2G-2S.0.3.F

‌‌

2x slot SFP z obsługą 100/1000BASE-X
3x port Fast Ethernet z PoE do 25,5 W
2x RS485 / Modbus-RTU
2x wejście cyfrowe/alarmowe
1x programowalne wyjście przekaźnikowe
2 niezależne wejścia zasilania
Topologia redundantna LAN-RING, RSTP
Zarządzanie zdarzeniami z obsługą: HTTP/ONVIF client, E-mail, IP Watchdogs, ETH events, TCP, Modbus, DIO, balanced loops....
VLAN, QoS, SNMP, SMTP, SNTP, IGMP, RSTP(-M), LLDP, 802.1X
Zabezpieczenie przeciwprzepięciowe do 150A (8/20µs)
Temperatura pracy od -40°C do +70°C

Przemysłowe zarządzalne switche PoE+ LAN-RING posiadają porty Ethernet, sloty SFP, a także magistralę RS485, wejścia cyfrowe/alarmowe i wyjścia przekaźnikowe. Zarządzanie zdarzeniami, które jest częścią zaawansowanego zarządzania, sprawia, że switche te są idealne do zastosowań o wysokich wymaganiach w zakresie bezpieczeństwa i elastyczności wykorzystywanego sprzętu. Przełączniki obsługują redundantne topologie MESH/RING z odzyskiwaniem połączenia do 30 ms. Dzięki wysoce odpornemu sprzętowi, przełączniki mogą być wdrażane w szerokim zakresie temperatur pracy od -40 do 70 °C przy maksymalnej mocy PoE wynoszącej 90 W.

Przełącznik jest certyfikowany zgodnie z normą EN 50131-1 jako ścieżka transmisji magistrali systemowej dla Asset (RS485), Galaxy (RS485) i MB-Secure (BUS-2). Urządzenia zostały opracowane i wyprodukowane w UE i są zgodne z NDAA.

Zastąpione przez 2G-2S.0.3.F-BOX-PoE-PP i 20G-2X.0.3.F-BOX-PoE-PP.

Modele

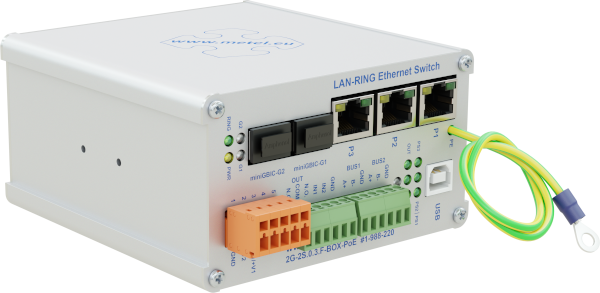

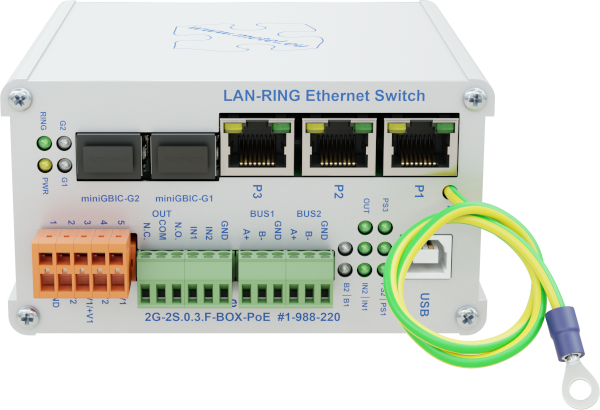

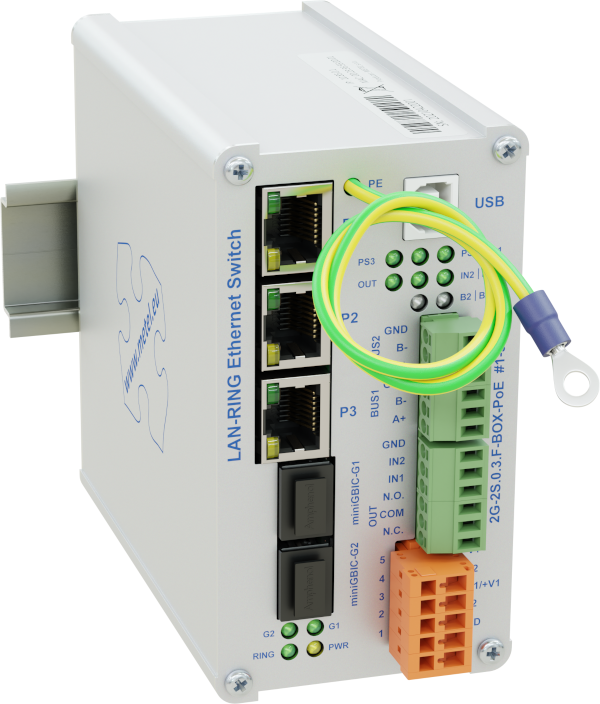

2G-2S.0.3.F-BOX-PoE

Przełącznik przemysłowy do topologii kołowej z 2x slotem SFP, 3x portem FE PoE, 2x DI z obsługą zbalansowanej pętli, 1x programowalnym wyjściem NO/NC RELAY, 2x magistralą RS485/1x RS422 BUS (obsługa modułów MIOS, serwer TCP, tryb UDP), portem USB do lokalnego zarządzania, redundantnym wejściem zasilania, precyzyjnymi zabezpieczeniami przeciwprzepięciowymi, zarządzaniem zdarzeniami: SMTP, zdarzenia TCP, zdarzenia ETH, klient HTTP (sterowanie kamerą), 8x IPWatchdog.... , temperatura pracy -40...+70°C, VLAN, QoS, IGMP, SNMPv2/v3, SNTP, montaż na płaskiej powierzchni lub DIN35, 12VDC/24VDC/48VDC/12VAC/24VAC/56VDC

Kod zamówienia: 1-988-220

Dostępność: Produkcja na zamówienie

Specyfikacje

2G-2S.0.3.F

Krótką kartę katalogową (PDF) Deklaracja zgodności UE (PDF)

Parametry techniczne

GNIAZDO SFP
Liczyć	2
Obsługiwane formaty	100/1000 BASE-LX, BASE-BX

SZYBKI ETHERNET
Liczyć	3
Obsługiwane formaty	10BaseT, 100BaseTx
Ochrona przeciwprzepięciowa	do 150 A przebieg 8/20 μs
Złącze	RJ45

RS485
Liczyć	2
Prędkość	maks. 115200 bps
Ochrona przeciwprzepięciowa	30 A kształt fali 8/20 μs

DI/BI INPUT
Liczyć	2
Tryb cyfrowy	NC / NO
Tryb alarmu	Analogowy 0 - 30 kΩ dla pętli zbalansowanych

WYJŚCIE PRZEKAŹNIKA
Liczyć	1
Rodzaj kontaktu	Przełączanie
Maks. Obciążenie	62,5 VA (30 W) / 1 A / 60 V (obciążenie rezystancyjne)

MOC
Liczyć	2
Złącze	WAGO 734-205
Bez PoE	10 - 30 V / 10 - 60 V DC
Z PoE do 15,4 W	48 - 57 VDC
Z PoE do 30 W	52 - 57 VDC
Zużycie energii	Maks. 4 W bez PoE
Ochrona przeciwprzepięciowa	1500 W kształt fali 10/1000 μs

PoE
Liczba portów PoE	3
Maks. moc / port	30 W
Całkowity pobór mocy PoE	90 W
Standard	IEEE 802.3af/at/

ŚRODOWISKO
Temperatura pracy	-40...+70 °C
Temperatura przechowywania	-40...+70 °C
Wilgotność	Maks. 95 %

MECHANIKA
Waga	0,65 kg
Wymiary - wys./szer./gł.	60 x 110 x 127 mm

BEZPIECZEŃSTWO
Bezpieczne uruchamianie	Kod jest przechowywany i wykonywany bezpośrednio w SoC, dlatego nie jest dostępny z zewnątrz.
Aktualizacja oprogramowania sprzętowego	Obraz FW jest zaszyfrowany i podpisany przy użyciu AES-256, RSA-4096, SHA-512
SNMP	SNMPv3 - SHA-512 / AES-256 (zalecane)
	SNMPv2c (przestarzałe)
Aplikacja GUI	Cyfrowo podpisany plik instalacyjny przy użyciu SHA-256, RSA 4096
IEEE 802.1X-2004	RFC3748 - EAP Packet Format, Authenticator PAE, Supplicant PAE

ZARZĄDZANIE
Zastosowanie	SIMULand.v4
SNMPv3	Szyfrowanie

PRZEŁĄCZNIK
Adres MAC	8 K
Maksymalny rozmiar ramy	10240 B (Jumbo)
Pamięć bufora pakietów	1 Mbit
Przełączanie	Store-and-forward, pełna prędkość łącza, bez blokowania na wszystkich portach

Standardy i protokoły, EMC i bezpieczeństwo

EMC i bezpieczeństwo
EN 61000-6-2		Odporność - środowisko przemysłowe
IEEE 1613		Wymagania środowiskowe i testowe \| Podstacje elektroenergetyczne
EN 50130-4 ed. 2		Systemy alarmowe - Część 4: Kompatybilność elektromagnetyczna
EN 55035		EMC urządzeń multimedialnych - wymagania dotyczące odporności
EN 55032		EMC urządzeń multimedialnych - wymagania dotyczące emisji
EN 50131-1	4	Systemy alarmowe - wymagania systemowe
EN 50121-4 ed.4		Zastosowania kolejowe - EMC Emisja i odporność urządzeń sygnalizacyjnych i komunikacyjnych
EN 62368-1		Wymagania dotyczące bezpieczeństwa sprzętu informatycznego
EN IEC 63000		Ocena produktów elektrycznych i elektronicznych pod kątem ROHS
EN 61000-4-2	8 kV	Wylot powietrza
EN 61000-4-2	4 kV	Wyładowanie kontaktowe
EN 61000-4-3	10 V/m	Wypromieniowane pole RF
EN 61000-4-4	2 kV	Bursty
EN 61000-4-5	2 kV	Impulsy uderzeniowe
EN 61000-6-4		Emisje - środowisko przemysłowe

Standardy i protokoły
IEEE 802.3i	10BASE-T 10 Mbit/s (1,25 MB/s) po skrętce IEEE 802.3u dla 100BaseT(X) i 100BaseFX
EEE 802.3u	100BASE-TX, 100BASE-T4, 100BASE-FX Fast Ethernet z prędkością 100 Mbit/s (12,5 MB/s) z autonegocjacją
IEEE 802.3ab	1000BASE-T Gbit/s Ethernet po skrętce z prędkością 1 Gbit/s (125 MB/s)
IEEE 802.3z	1000BASE-X Gbit/s ethernet przez światłowód z prędkością 1 Gbit/s (125 MB/s)
IEEE 802.3ac	Maksymalny rozmiar ramki 1522 bajty (dozwolony znacznik 802.1Q)
IEEE 802.3af/at	Zasilanie przez sieć Ethernet do 15,4 / 30 W
IEEE 802.3x	Kontrola przepływu
IEEE 802.1p	Klasa usługi
IEEE 802.1X	Kontrola dostępu do sieci oparta na portach (PNAC)
IEEE 802.1q	Oznaczanie VLAN
Modbus TCP/RTU	Master / Slave
SNMP v2c/v3	Proste protokoły zarządzania siecią
IGMP v1/v2	Internetowe protokoły zarządzania grupami
SNTP	Prosty protokół czasu sieciowego
SMTP	Prosty protokół przesyłania poczty
RSTP	Protokół szybkiego drzewa rozpinającego
LAN-RING.v1, v2	Topologia pierścienia z bardzo krótkim czasem rekonfiguracji wynoszącym maks. 30 ms
Zarządzanie	GUI SIMULandv4 - USB C / szyfrowane zarządzanie przez LAN

Do pobrania

Zawartość pakietu

Przełącznik
Zestaw montażowy do montażu przełącznika na szynie DIN
Zestaw montażowy do montażu przełącznika na płaskiej powierzchni
Instrukcja instalacji

Akcesoria

‌

BX-100-20-Wx-L

Moduły SFP SC/WDM 100BASE-BX (200M) 20/5km SM/MM

‌

BX-1000-20-Wx-L

Moduły SFP SC/WDM 1000BASE-BX (2G) 20/2km SM/MM

‌

M-PPS-230/55

Zasilacze M-PPS z funkcją PFC.

‌

Wysuwane półki 19"/3U

Wysuwane półki 19" SHELF-3U/IP-SU przeznaczone są do szybkiej i profesjonalnej instalacji switchy przemysłowych LAN-RING.

‌

Wysuwane półki 19"/4U

Wysuwane półki 19" SHELF-4U/IP-SU przeznaczone są do szybkiej i profesjonalnej instalacji switchy przemysłowych LAN-RING.

Załaduj 21 więcej

Alternatywy

‌

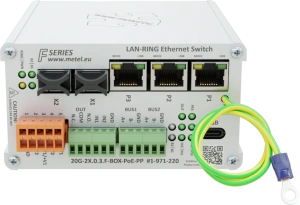

20G-2X.0.3.F

Przemysłowe switche zarządzalne PoE++ LAN-RING.

‌

2G-2S.0.3.F-BOX-PoE-PP

Przemysłowe switche zarządzalne PoE++ LAN-RING

Załaduj 21 więcej

FAQ

Jak skonfigurować magistralę RS485 do komunikacji z HUB Pro?

Jednostka HUB Pro jest podłączona do magistrali RS485 urządzenia METEL (Switch, MiniLAN-4B2), które działa jako konwerter między magistralą RS485 a portem TCP/IP (serwer). Dodatkowe oprogramowanie (klient) komunikuje się następnie z HUB Pro za pośrednictwem tego portu.

Połączenie TCP jest nawiązywane przez klienta, pierwsza inicjalizacja musi pochodzić z jego strony. Połączenie jest następnie utrzymywane automatycznie.

Parametry HUB Pro RS485 (domyślne):
Szybkość transmisji 9600b/s
Bity danych 8
Bity stopu 1
Parzystość Brak

Przykładowa konfiguracja:

‌

Jakie jest maksymalne zalecane obciążenie portów optycznych 20G/2G/200M?

Zalecane obciążenie linii wynosi 75% całkowitej przepustowości danych.

‌

Czy LAN-RING może być również używany jako system magistrali?

Tak, oczywiście, ta opcja jest dostępna dla systemu LAN-RING. Tylko w tym przypadku zalecamy wyłączenie funkcji dzwonienia w konfiguracji przełącznika (None) lub przełączenie LAN-RING na Rapid Spanning Tree Protocol (RSTP-M).

‌

Czy funkcja PoE jest dostępna w ustawieniach domyślnych przełącznika?

Funkcja PoE jest fabrycznie ustawiona jako "wyłączona". Dlatego poszczególne porty, do których podłączone są kamery lub urządzenia obsługujące PoE, muszą być włączone w konfiguracji. Jeśli PoE nie uruchamia się nawet po aktywacji, przełącznik umożliwia włączenie funkcji Ignore Detect.

Przedłużanie UTP/FTP do ponad 100 m?

Jeśli odległość między kamerą a switchem jest większa niż 100 m, stosujemy rozwiązanie LAN-EXT. Jest to urządzenie, które może powtarzać trasę łącza, nawet kilka razy pod rząd.

Przedłużacze LAN

Jak radzić sobie z zawieszaniem się kamery PoE (IP Watchdog)

Irytujące jest wspinanie się na słup i ponowne uruchamianie kamery lub przejechanie 100 km, gdy kamera zawiesza się. Z tego powodu dodaliśmy do przełączników funkcję IP Watchdog, która monitoruje adres kamery i automatycznie restartuje PoE w przypadku utraty komunikacji.

IP Watchdog służy nie tylko do ponownego uruchomienia PoE, ale może również monitorować dowolny adres IP, a w przypadku awarii adresu IP może przełączyć dowolny styk w sieci LAN-RING lub wyzwolić inne skonfigurowane zdarzenie.

Jak ustawić przekazywanie stanu wejścia do zdalnego przekaźnika?

ETH-BUS - adresy komunikacyjne

Na urządzeniu z przekaźnikiem ustawia się adres odbiorczy np. 239.192.168.1 (multicast), a na urządzeniu z wejściem ustawia się adres nadawczy 239.192.168.1.

W ten sposób informacje o stanie wejścia są przesyłane do urządzenia wyjściowego.

Utwórz zdarzenie na przełączniku z wejściem. Wyślij stan wejścia jako zdarzenie ETH pod ID#1.

Utwórz zdarzenie odbioru na przełączniku z przekaźnikiem. Odpowiedzią na zdarzenie ETH z ID#1 jest włączenie/wyłączenie przekaźnika.

Jak przywrócić przełącznik do ustawień fabrycznych?

Ze względów bezpieczeństwa na przełącznikach nie ma przycisku resetowania. Jeśli chcesz zresetować przełącznik do ustawień fabrycznych, będziesz potrzebować kabla USB C (B - starsze modele) i oprogramowania konfiguracyjnego SIMULand.v4.

Procedura

Kliknij USB w menu Conectivity, kliknij Reset (Factory Default) w poniższym oknie i zresetuj przełącznik do ustawień fabrycznych.

Uwaga: W przypadku systemu operacyjnego Windows 8.1 i wcześniejszych może być konieczne zainstalowanie sterownika USB.

Czy adres IP, maska i brama zmienią się po przywróceniu ustawień fabrycznych?

Tak. Przywrócenie ustawień fabrycznych USB spowoduje przywrócenie ustawień fabrycznych urządzenia.

Parametry domyślne
Adres IP - wydrukowany na etykiecie przełącznika
Maska - 255.0.0.0
Brama - 10.1.0.1

Czy gniazda SFP przełączników LAN-RING obsługują również moduły SFP ze złączami RJ45?

Tak, mają wsparcie.

Na przykład możemy polecić następujące testowane typy:
MIKROTIK S-RJ01
BEL SFP-1GBT-05

Moduły RJ45 SFP nie są obsługiwane w przełączniku 2G-2C.8S.0.0.F(G)-BOX na portach P1-P8.

‌

Czy poziom ochrony przeciwprzepięciowej 150 A (8/20 µs) jest wystarczający do zastosowań zewnętrznych?

Aby odpowiedzieć na to pytanie, warto zapoznać się z normą EN62305-1 (Ochrona odgromowa, Część 1 - Zasady ogólne).

Przełączniki, podłączone okablowanie metalowe i sprzęt (kamery) powinny znajdować się w strefie LPZ0B, tj. w strefie chronionej odgromnikiem przed bezpośrednimi uderzeniami pioruna.

Tabela E.2 podaje oczekiwany prąd użytkowy dla LPL I-II (poziomy ochrony odgromowej) przy pośrednim uderzeniu pioruna do 100A (8/20µs) i dla LPL (III-IV) do 50A (8/20µs).

Norma zaleca jednak uwzględnienie ekranowania kabla magnetycznego w ochronie systemów elektronicznych.

Dlatego też, jeśli przełącznik będzie znajdował się w naszej stalowej obudowie OH65 i będzie poprowadzony przez wnętrze stalowego słupa lub stalowego ochronnika (wszystko pod ogranicznikiem i uziemione), 150A (8/20µs) jest wystarczającą ochroną.

Jeśli którykolwiek z powyższych środków ostrożności nie jest przestrzegany, należy użyć przełączników z zabezpieczeniem 1000A (8/20µs) na portach FE.

Najważniejszą rzeczą jest dołożenie wszelkich starań, aby zapobiec bezpośrednim uderzeniom pioruna, gdzie norma zakłada prąd do 2000A (10/350µs). Taki prąd stanowi poważny problem dla samych złączy RJ45. Z naszego doświadczenia wynika, że maksymalny poziom prądu, jaki mogą wytrzymać styki RJ45, wynosi 1-2 kA (8/20 µs).

‌

Różne zachowanie protokołu RSTP

Zaobserwowałem różne zachowanie RSTP przełącznika w porównaniu do konkurencyjnego przełącznika w następującej sytuacji. W sieci znajdują się dwa przełączniki połączone ze sobą łączem światłowodowym. Filtrowanie ruchu wychodzącego jest włączone na jednym z tych urządzeń (Egress filtering: No unknown destination address). Jednak w tym momencie dostępny jest tylko jeden przełącznik, ponieważ łącze jest blokowane przez protokół RSTP. Jeśli jednak zastąpię niedostępny przełącznik konkurencyjnym urządzeniem o podobnej konfiguracji, oba przełączniki będą dostępne.

Filtrowanie wychodzące powoduje, że ramki BPDU są wysyłane tylko w jednym kierunku, ponieważ drugi kierunek jest filtrowany. Powoduje to, że pierwszy przełącznik wie o drugim, ale drugi nie wie o pierwszym. Warunek ten jest obsługiwany przez tak zwany "mechanizm rywalizacji". Mechanizm ten został włączony do standardu 802.1D-2004 i rozwiązuje problem, o którym wspomniałeś, blokując łącze, aby zapobiec pętlom. Nasza implementacja protokołu RSTP jest zgodna z tym standardem. Inni producenci mogą mieć inną implementację protokołu RSTP opartą na starszym standardzie, który nie zawierał "mechanizmu sporów".

Czy konwertery te mogą być również używane ze starszymi typami paneli sterowania DSC POWER?

Nie, nie mogą. W przypadku starszych typów paneli sterowania DSC POWER zalecamy użycie xDW-S-PDS, które są kompatybilne z panelem sterowania DSC POWER.

Czy możliwe jest wyłączenie portu przełącznika na podstawie danych wejściowych ze zdalnego urządzenia?

Tak, przełącznik umożliwia reagowanie na stan wejścia zdalnego urządzenia poprzez zamknięcie portu. PoE pozostaje aktywne, więc nie trzeba czekać na inicjalizację kamery po przywróceniu, jest ona dostępna natychmiast.
