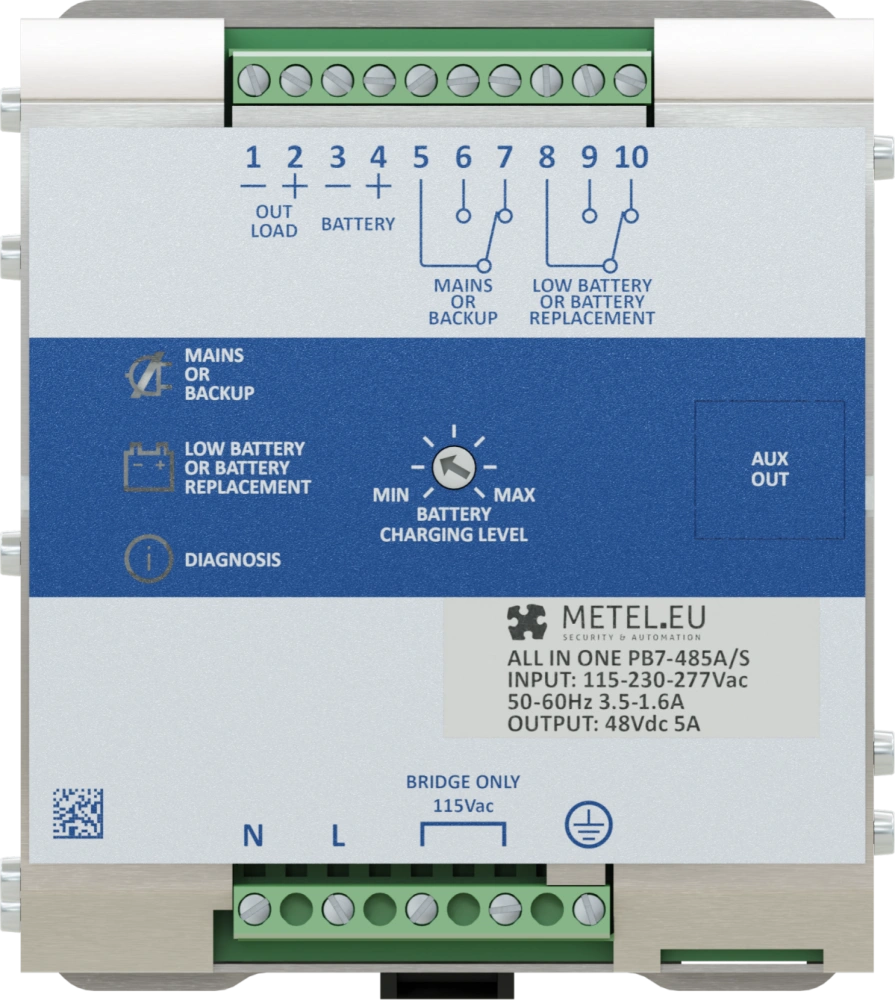

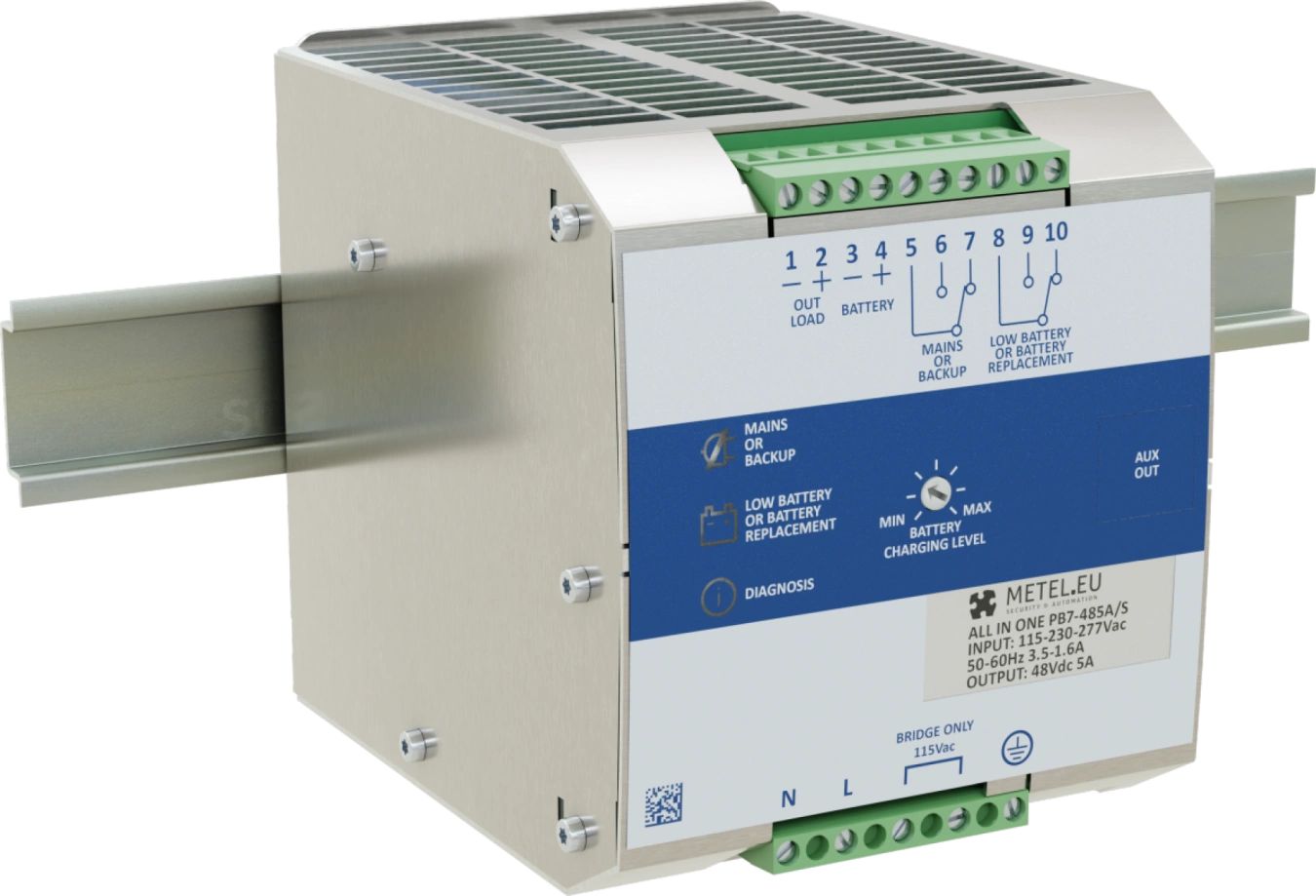

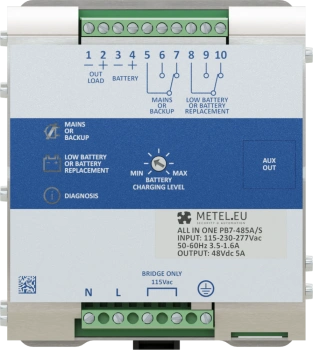

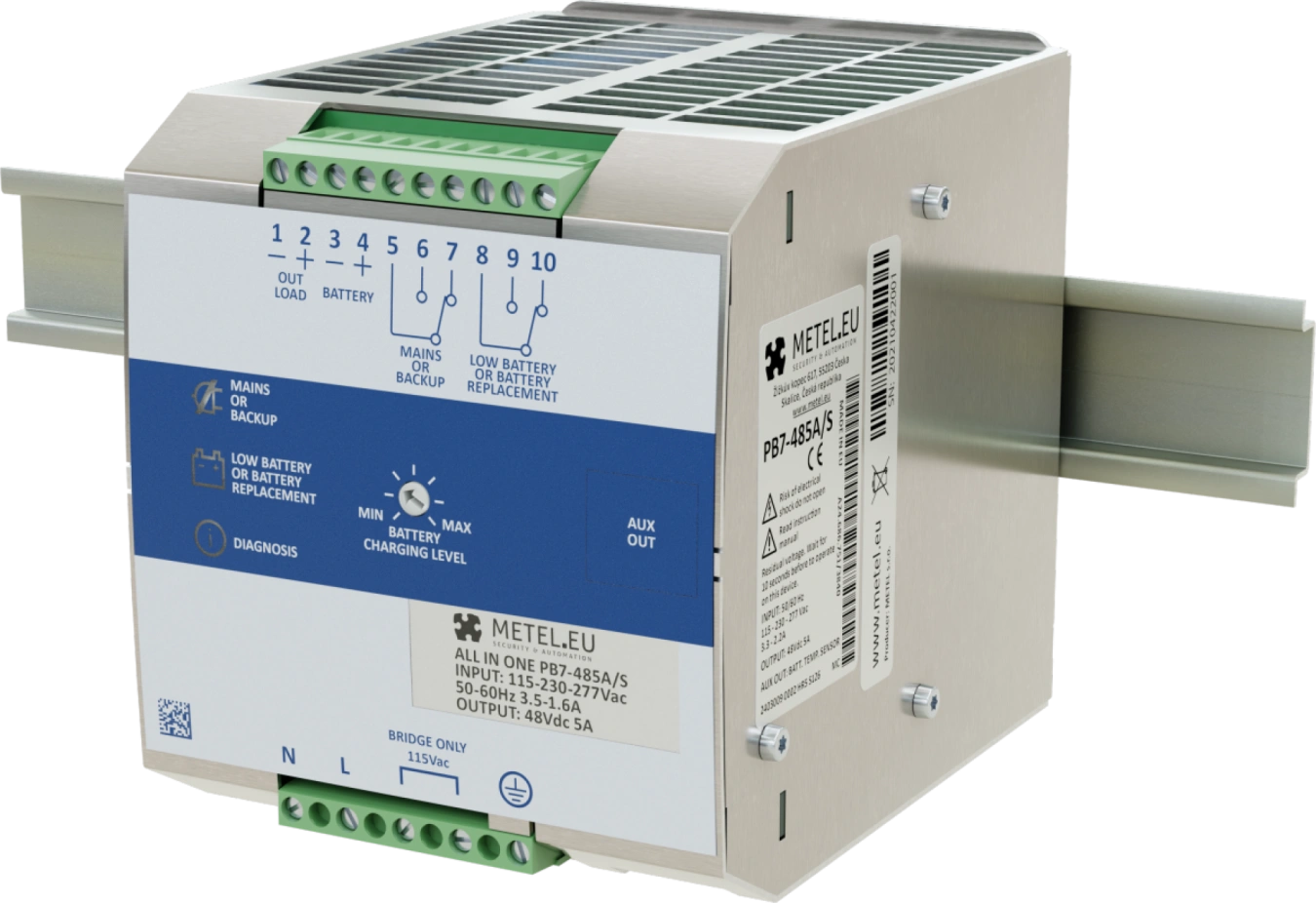

PB7-485A/S
- Napięcie wejściowe 115 - 277 VAC
- Napięcie wyjściowe 48 VDC / 5A
- Wyjście ładowania akumulatora 48 VDC / 5 A
- Nadaje się do otwartych akumulatorów kwasowo-ołowiowych, szczelnych akumulatorów kwasowo-ołowiowych, akumulatorów ołowiowo-żelowych
- Wyjście przekaźnikowe sygnalizujące tryb sieciowy / rezerwowy
- Wyjście przekaźnikowe sygnalizujące rozładowanie lub uszkodzenie akumulatora
- Automatyczna diagnostyka stanu baterii
- Montaż na DIN35
- Chłodzenie pasywne
Zapasowe zasilacze przemysłowe 48VDC odpowiednie do zastosowań wewnętrznych i zewnętrznych. Ze względu na wysoki prąd ładowania do 5A, źródło zasilania nadaje się również do zastosowań zasilanych przez oświetlenie publiczne.
Modele
PB7-485A/S
Przemysłowy zasilacz awaryjny 230V/48VDC, 5A
Kod zamówienia: 4-100-120
Dostępność: -
Specyfikacje
Parametry techniczne
| WEJŚCIE ZASILANIA | |
|---|---|
| Napięcia wejściowe | 115 - 230 - 277 V (90 - 135 V / 180 - 305 V) |
| Prąd rozruchowy (Vn - obciążenie nominalne) I2t | ≤ 16 A ≤ 5 ms |
| Częstotliwość | 47 - 63 Hz |
| Prąd wejściowy (115 - 230 VAC) | 5 - 2,5 A (wewnętrzny niewymienny bezpiecznik 6,3 A) |
| Zalecany bezpiecznik zewnętrzny | 16 A (charakterystyka B) |
| WYJŚCIE 48 V DC (WEWNĘTRZNE ZASILANIE)* | |
|---|---|
| Napięcie wyjściowe (Vn) / prąd znamionowy (In) | 48 VDC / 5 A (opóźnienie włączenia maks. 1,5 s) |
| Wydajność (przy 50% prądu znamionowego) | ≥ 83 % (strata mocy maks. 28 W) |
| Rozruch z obciążeniem pojemnościowym | Tak |
| Zabezpieczenie przed zwarciem / przeciążeniem / przegrzaniem | Tak (obsługa uruchamiania z obciążeniem pojemnościowym) |
| WYJŚCIE AKUMULATORA | |
|---|---|
| Połączenie | 4 akumulatory 12 V połączone szeregowo |
| Maks. prąd ładowania | 5 A ± 5% (regulacja 20-100%) |
| Obsługiwane akumulatory | Kwas ołowiowy, GEL, AGM |
| Tryb odzyskiwania baterii | 2 - 42 VDC |
| Zabezpieczenie akumulatora przed odwrotną polaryzacją | Tak |
| Kontrola zasiarczonego akumulatora | Tak - przez skoczka |
| Maks. prąd spoczynkowy | ≤ 100 mA |
| Automatyczna krzywa ładowania | 4 etap - IUoU |
| WYJŚCIE OBCIĄŻENIA | |
|---|---|
| Napięcie wyjściowe VDC (na wejściu) | 44 - 57,6 V (zgodnie z napięciem akumulatora) |
| Prąd znamionowy I obciążenia | 1,1 x In A ± 5% |
| Prąd ciągły bez akumulatora / z akumulatorem | I load = In 5 A / I load= In + I batt 10 A |
| Start z akumulatora bez zasilania głównego | Ze zworką lub kablem RC |
| Ochrona przed całkowitym rozładowaniem akumulatora | 40 - 42 VDC (Alarm prawie rozładowanej baterii: 44 - 46 VDC) |
| WYJŚCIA PRZEKAŹNIKOWE | |
|---|---|
| Liczyć | 2 |
| Rodzaj kontaktu | Przełączanie |
| Maks. Obciążenie | 60 VAC / 1A, 30 VDC / 1A (obciążenie rezystancyjne) |
| Przekaźnik 1 (C-NC-NO) | Przekaźnik maks. 30 VDC / 1 A | Wykrywanie utraty zasilania głównego |
| Przekaźnik 2 (C-NC-NO) | Przekaźnik maks. 30 VDC / 1 A | Uszkodzona / rozładowana bateria |
| WEJŚCIOWY CZUJNIK TEMPERATURY | |
|---|---|
| Złącze | Kabel RJ-TEMP |
| DANE OGÓLNE | |
|---|---|
| Waga | 0,85 kg |
| Wymiary - wys./szer./gł. | 115 x 100 x 135 mm |
| Stopień zanieczyszczenia środowiska | 2 |
| Klasa ochrony (EN/IEC 60529) | IP20 |
| MTBF IEC 61709 | Ponad 300 000 godzin |
| Bloki zacisków przyłączeniowych typu śrubowego | 2,5 mm (24-14 AWG) |
| ŚRODOWISKO | |
|---|---|
| Temperatura otoczenia / temperatura przechowywania | -25 do +70°C / -40 do +85°C (chłodzenie pasywne) |
| Wilgotność przy 25 °C | Maks. 95% (bez kondensacji) |
| Wysokość od 0 do 2 000 m / od 2 000 do 6 000 m | 0 do 2 000 m (bez ograniczeń) / obniżenie wartości znamionowych 5°C/1000 m |
| Obniżenie mocy powyżej 50°C | - 2,5% (In) / °C |
| BEZPIECZEŃSTWO ELEKTRYCZNE | |
|---|---|
| Klasa ochrony | Klasa I (z wychowaniem fizycznym) |
| Napięcie izolacji (IN/OUT) | 3000 VAC |
| Napięcie izolacji (wejście / uziemienie, PE) | 2000 VAC |
| Napięcie izolacji (obciążenie zewnętrzne, akumulator/uziemienie, PE) | 500 VAC |
Standardy i protokoły, EMC i bezpieczeństwo
| EMC i bezpieczeństwo | ||
|---|---|---|
| EN 61000-6-2 | Odporność - środowisko przemysłowe | |
| EN 61000-6-4 | Emisje - środowisko przemysłowe | |
| EN 62368-1 | Wymagania dotyczące bezpieczeństwa sprzętu informatycznego | |
| EN60950 | Norma bezpieczeństwa dla sprzętu informatycznego | |
Do pobrania
Instrukcja instalacji
Instrukcja instalacji
.pdf
Akcesoria
PB-T1-RJ45
Czujnik temperatury do regulacji napięcia ładowania akumulatora w zależności od jego temperatury.
