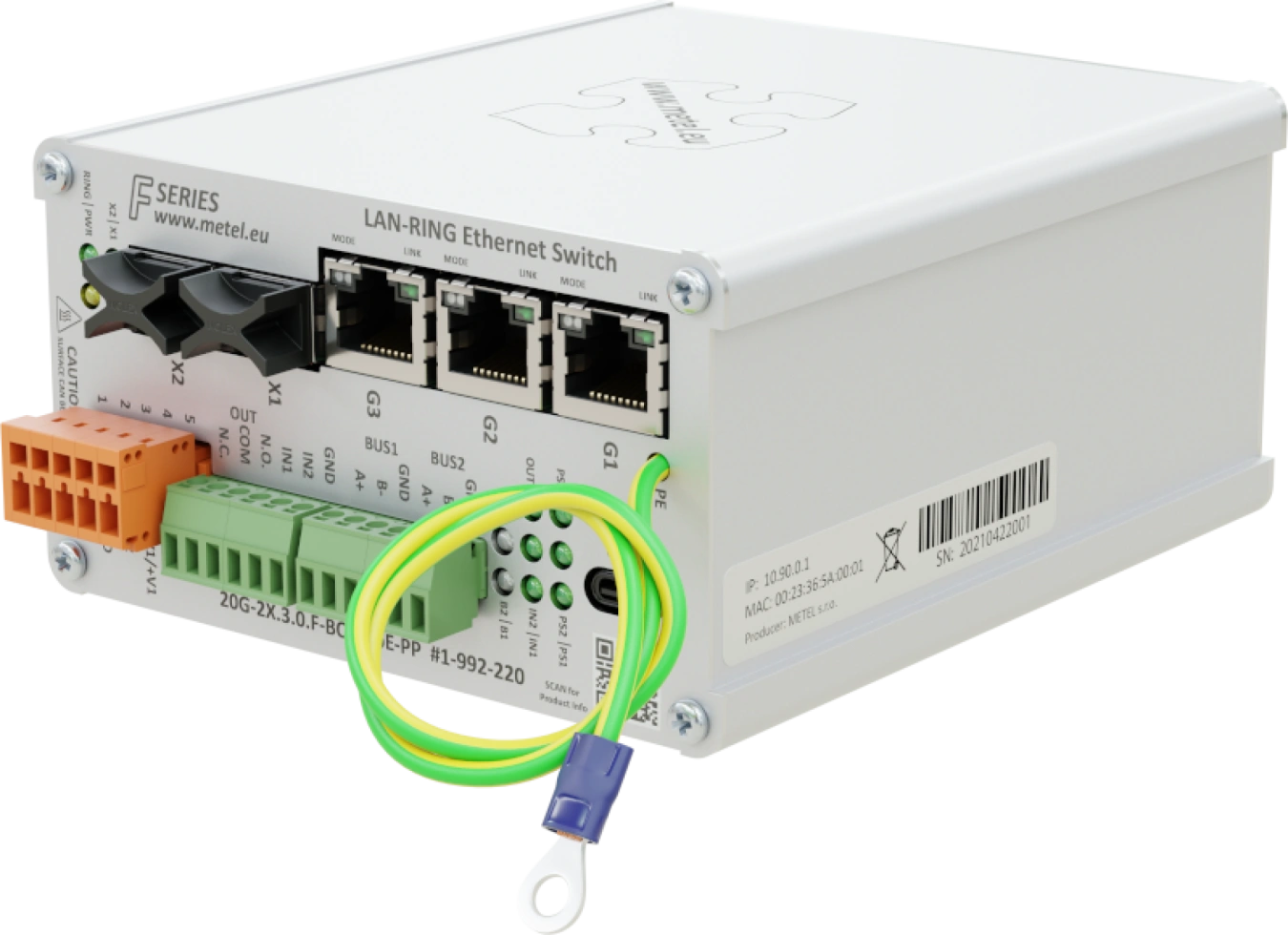

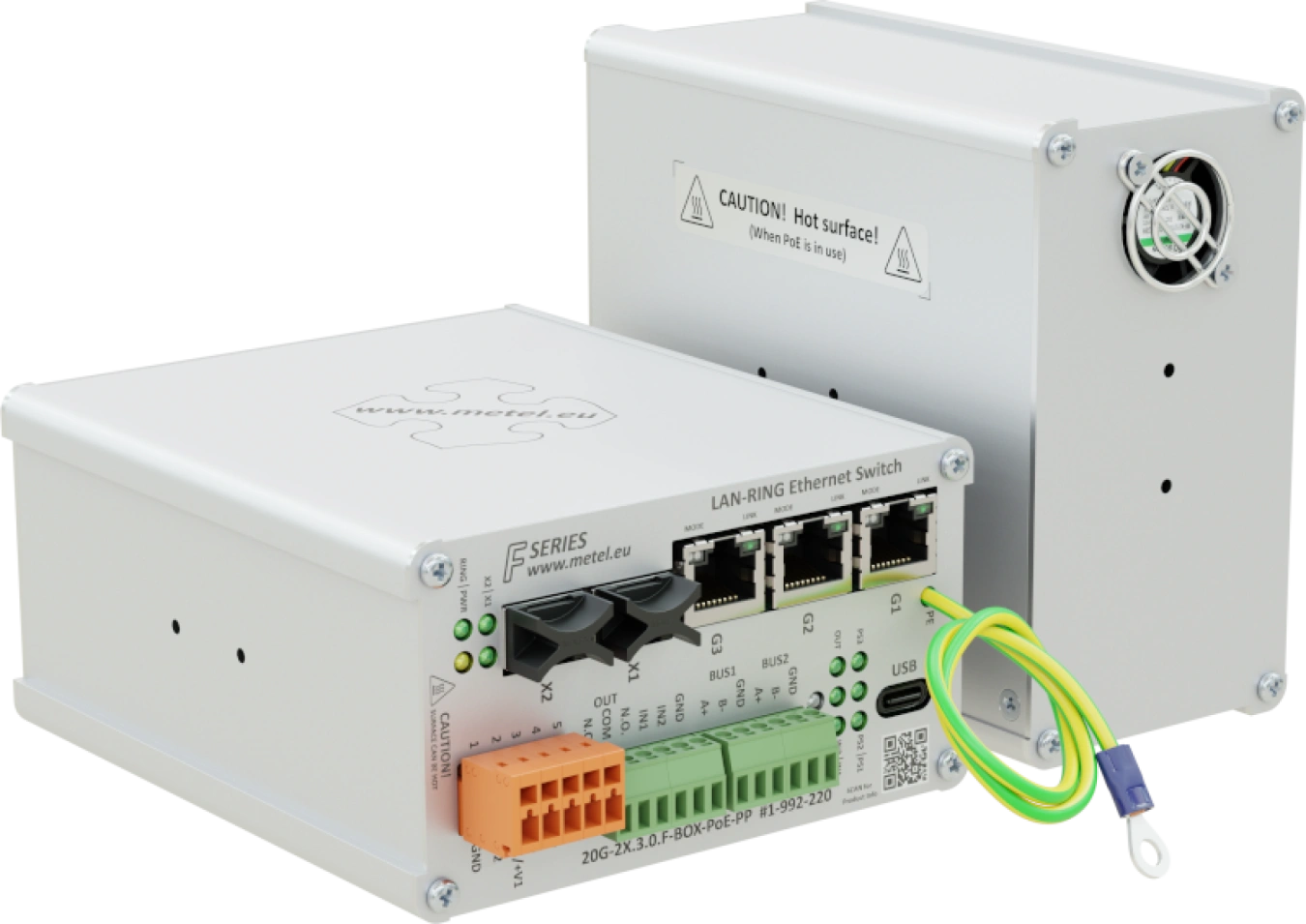

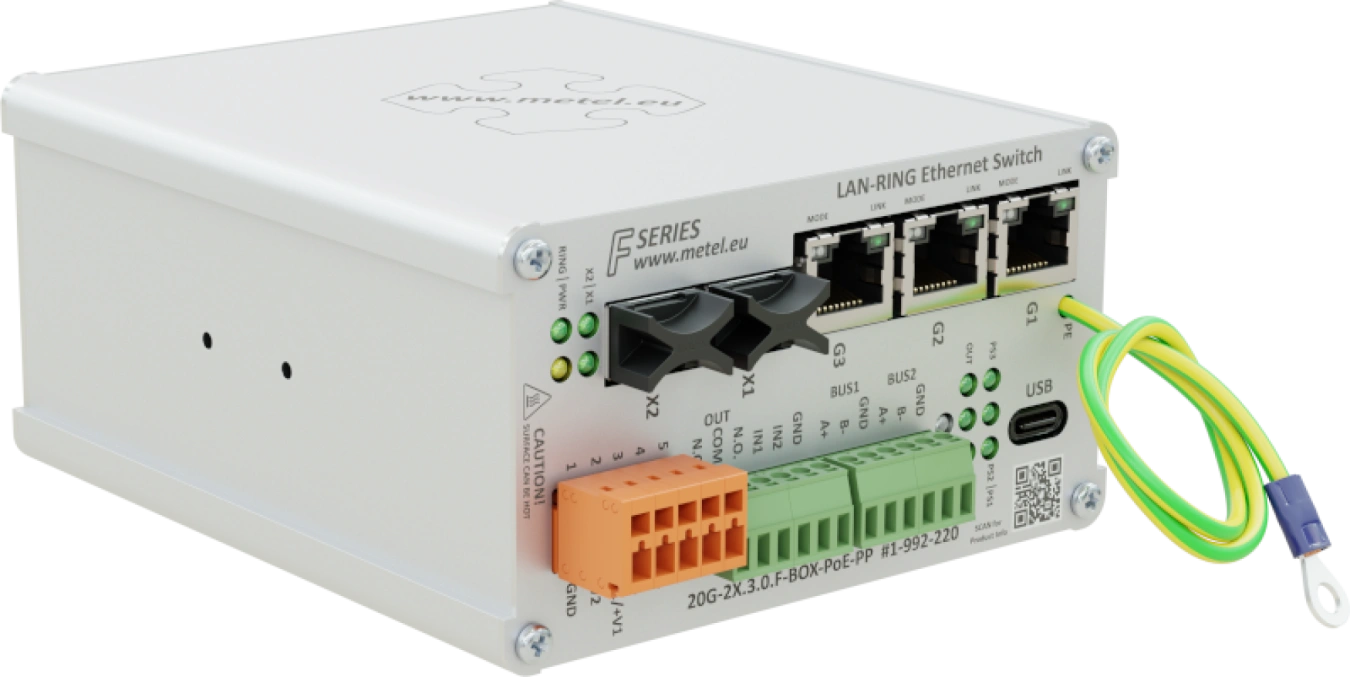

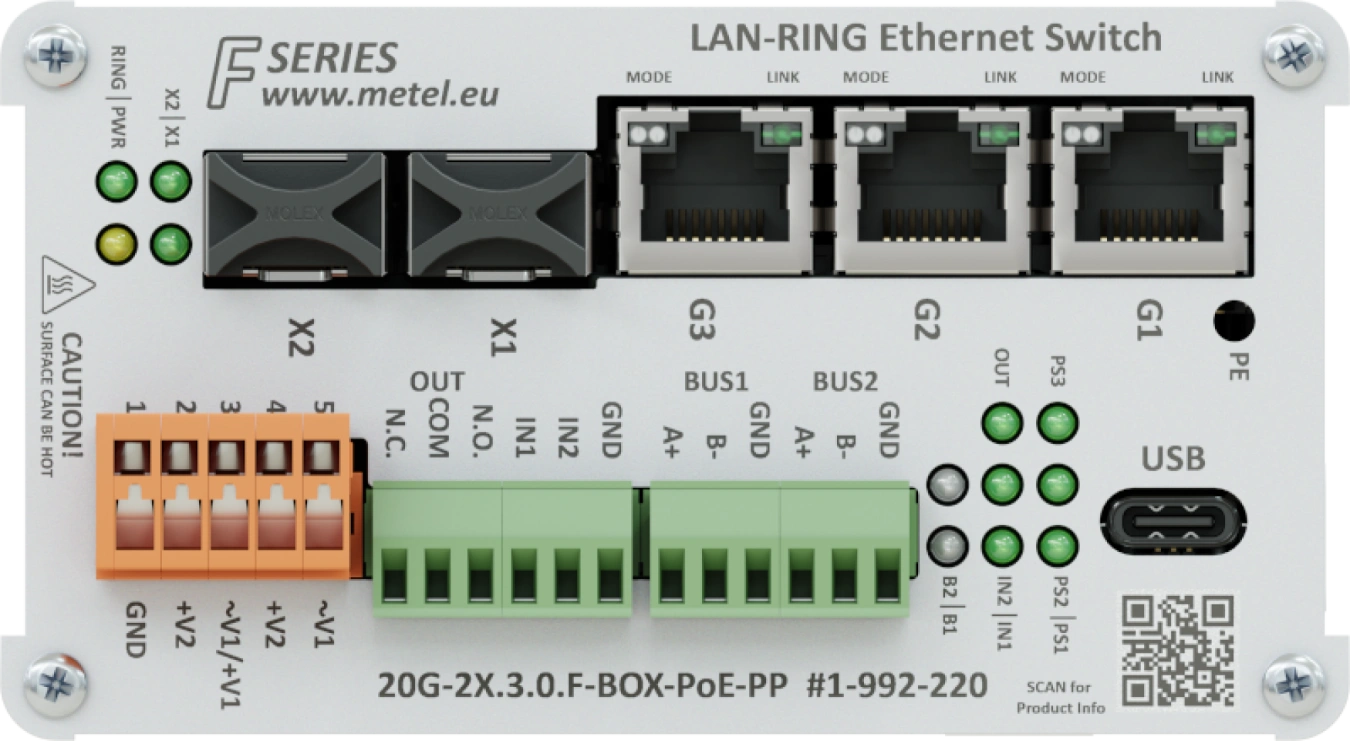

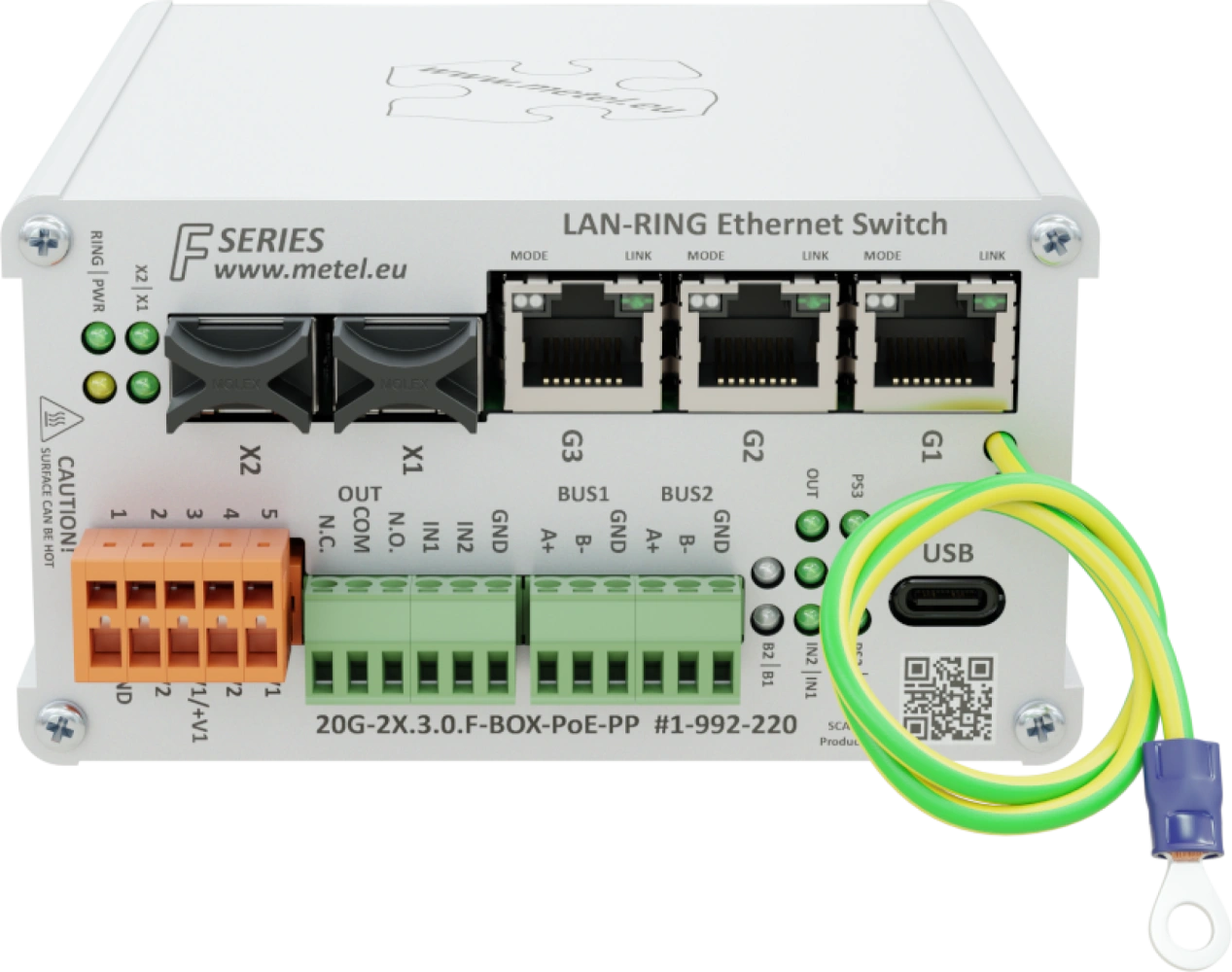

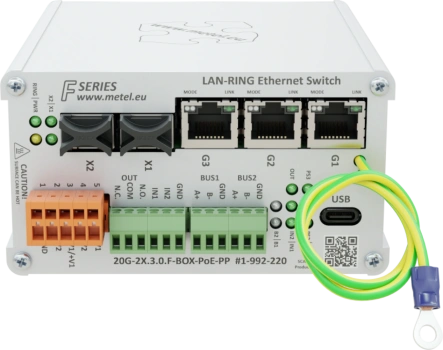

20G-2X.3.0.F

‌‌

2x gniazdo SFP+ 10 GBASE-R / 1000 BASE-X
3x port RJ45 10/100/1000 BASE-T
Obsługa UPOE, POH, 802.3af/at/bt, maks. 95W na port
Maksymalna łączna moc PoE pobierana przez wszystkie porty wynosi 150 W
2x RS485 / Modbus-RTU
2x wejście cyfrowe/alarmowe
2 niezależne wejścia zasilania
Topologia redundantna LAN-RING, RSTP
Zarządzanie zdarzeniami z obsługą: HTTP/ONVIF client, E-mail, IP Watchdogs, ETH events, TCP, Modbus, DIO, balanced loops....
VLAN, QoS, SNMP, SMTP, SNTP, IGMP, RSTP(-M), LLDP, 802.1X
Ochrona przeciwprzepięciowa do 30A (8/20µs)
Temperatura pracy od -40 °C do +75 °C

Przemysłowe zarządzalne switche PoE++ LAN-RING wyposażone są w gigabitowe porty, sloty SFP+, magistralę RS485, wejścia cyfrowe/alarmowe oraz wyjścia przekaźnikowe. Zarządzanie zdarzeniami, które jest częścią zaawansowanego zarządzania, sprawia, że switche te są idealnym rozwiązaniem dla aplikacji o wysokich wymaganiach w zakresie bezpieczeństwa i elastyczności wykorzystywanych urządzeń. Przełączniki obsługują redundantne topologie MESH/RING z odzyskiwaniem połączenia do 30 ms. Wysoce odporny sprzęt pozwala na wdrożenie przełączników w szerokim zakresie temperatur pracy od -40 do 75° przy maksymalnej mocy PoE 150 W. Trzy gigabitowe porty sprawiają, że przełączniki są idealne do użytku w serwerowniach, NVR i miejscach monitorowania.

Modele

20G-2X.3.0.F-BOX-PoE-PP

Przemysłowy przełącznik do topologii kołowej z 2x slotem SFP+, 3x portem GE z PoE, obsługą UPOE, POH, 802.3af/at/bt, maks. 95W na port, maksymalny całkowity pobór mocy PoE na wszystkich portach wynosi 150W, 2x DI z obsługą zbalansowanej pętli, 1x programowalne wyjście NO/NC RELAY, 2x RS485/1x RS422 BUS (obsługa modułu MODBUS, serwer TCP, tryb UDP), port USB do lokalnego zarządzania, redundantne wejście zasilania, precyzyjna ochrona przeciwprzepięciowa, ZARZĄDZANIE ZDARZENIAMI. , temperatura pracy -40...+75 °C, VLAN, QoS, SNMP, SMTP, SNTP, IGMPv1/2, RSTP, LLDP, 802.1X.

Kod zamówienia: 1-992-220

Dostępność: Produkcja na pełną skalę

Specyfikacje

20G-2X.3.0.F

Krótką kartę katalogową (PDF) Deklaracja zgodności UE (PDF)

Parametry techniczne

SLOT SFP+
Liczba	2
Obsługiwane formaty	10 GBASE-R / 1000BASE-X

GIGABITOWY ETHERNET
Liczba	3
Obsługiwane formaty	10BaseT, 100BaseTx, 1000BaseTx
Ochrona przeciwprzepięciowa	30 A kształt fali 8/20 μs
Złącze	RJ45

RS485
Liczba	2
Prędkość	maks. 115200 bps
Ochrona przeciwprzepięciowa	30 A kształt fali 8/20 μs

WEJŚCIA DI/BI
Liczba	2
Tryb cyfrowy	NC / NO
Tryb alarmu	Analogowy 0 - 30 kΩ dla pętli zbalansowanych

WYJŚCIE RELÉ
Liczba	1
Typ kontaktu	Przełączanie
Maks. Obciążenie	62,5 VA (30 W) / 1 A / 60 V (obciążenie rezystancyjne)

MOC
Liczba	2
Złącze	WAGO 734-205
Bez PoE	10 - 30 V / 10 - 60 V DC
Z PoE do 15,4 W	48 - 57 VDC
Z PoE+ do 30 W	52 - 57 VDC
Z PoE++ do 95 W	53 - 57 VDC
Zużycie energii	Maks. 5 W bez PoE
Ochrona przeciwprzepięciowa	1500 W kształt fali 10/1000 μs

PoE
Liczba portów PoE	3
Maksymalna moc / port	95 W
Maksymalny całkowity pobór mocy PoE	150 W
Standard	IEEE 802.3af/at/bt, UPOE, POH

ŚRODOWISKO
Temperatura pracy	-40...+75 °C
Temperatura przechowywania	-40...+75 °C
Wilgotność	Maks. 100% (bez kondensacji)

MECHANIKA
Waga	0,5 kg
Wymiary - wys./szer./gł.	60 x 110 x 140 mm
Ochrona IP	IP 30
Chłodzenie	Aktywny - kontrolowana temperatura

BEZPIECZEŃSTWO
Bezpieczne uruchamianie	Kod jest przechowywany i wykonywany bezpośrednio w SoC, dlatego nie jest dostępny z zewnątrz.
Aktualizacja oprogramowania sprzętowego	Obraz FW jest zaszyfrowany i podpisany przy użyciu AES-256, RSA-4096, SHA-512
SNMP	SNMPv3 - SHA-512 / AES-256 (zalecane)
	SNMPv2c (przestarzałe)
Aplikacja GUI	Cyfrowo podpisany plik instalacyjny przy użyciu SHA-256, RSA 4096
IEEE 802.1X-2004	RFC3748 - EAP Packet Format, Authenticator PAE, Supplicant PAE

ZARZĄDZANIE
Zastosowanie	SIMULand.v4
SNMPv3	Szyfrowanie

PRZEŁĄCZNIK
Liczba adresów MAC	16 K
Maksymalny rozmiar ramki	10 K (Jumbo)
Bufor pakietów	2 Mbit
Przełączanie	Store-and-forward, pełna prędkość łącza, bez blokowania na wszystkich portach
Zdolność przełączania	46 Gb/s

Standardy i protokoły, EMC i bezpieczeństwo

EMC i bezpieczeństwo
EN 55032		EMC urządzeń multimedialnych - wymagania dotyczące emisji
EN 55035		EMC urządzeń multimedialnych - wymagania dotyczące odporności
EN 62368-1		Wymagania dotyczące bezpieczeństwa sprzętu informatycznego
EN IEC 63000		Ocena produktów elektrycznych i elektronicznych pod kątem ROHS
EN 61000-4-2	8 kV	Wylot powietrza
EN 61000-4-2	4 kV	Wyładowanie kontaktowe
EN 61000-4-3	10 V/m	Wypromieniowane pole RF
EN 61000-4-4	2 kV	Bursty
EN 61000-4-5	2 kV	Impulsy uderzeniowe
EN 61000-4-6	10 V	Odporność na zakłócenia linii wywołane polem RF
EN 61000-4-8	30 A/m	Pole magnetyczne
EN 61000-4-11		Krótkotrwałe spadki i przerwy w zasilaniu
EN 50121-4 ed.4		Zastosowania kolejowe - EMC Emisja i odporność urządzeń sygnalizacyjnych i komunikacyjnych

Standardy i protokoły
IEEE 802.3i	10BASE-T 10 Mbit/s (1,25 MB/s) po skrętce IEEE 802.3u dla 100BaseT(X) i 100BaseFX
IEEE 802.3u	100BASE-TX, 100BASE-T4, 100BASE-FX Fast Ethernet z prędkością 100 Mbit/s (12,5 MB/s) z autonegocjacją
IEEE 802.3ab	1000BASE-T Gbit/s Ethernet po skrętce z prędkością 1 Gbit/s (125 MB/s)
IEEE 802.3z	1000BASE-X Gbit/s ethernet przez światłowód z prędkością 1 Gbit/s (125 MB/s)
IEEE 802.3ac	Maksymalny rozmiar ramki 1522 bajty (dozwolony znacznik 802.1Q)
IEEE 802.3x	Kontrola przepływu
IEEE 802.3af/at/bt	Zasilanie przez Ethernet do 15,4 / 30 / 90 W
UPOE	Uniwersalne zasilanie przez sieć Ethernet (PoE do 60 W))
POH	Zasilanie przez HDBaseT (PoE do 90 W)
IEEE 802.1p	Klasa usługi
IEEE 802.1X	Kontrola dostępu do sieci oparta na portach (PNAC)
IEEE 802.1q	Oznaczanie VLAN
Modbus TCP/RTU	Master / Slave
SNMP v2c/v3	Proste protokoły zarządzania siecią
IGMP v1/v2	Internetowe protokoły zarządzania grupami
SNTP	Prosty protokół czasu sieciowego
SMTP	Prosty protokół przesyłania poczty
RSTP	Protokół szybkiego drzewa rozpinającego
LAN-RING.v1, v2	Topologia pierścienia z bardzo krótkim czasem rekonfiguracji wynoszącym maks. 30 ms
Zarządzanie	GUI SIMULandv4 - USB C / szyfrowane zarządzanie przez LAN

Do pobrania

Zawartość pakietu

Przełącznik

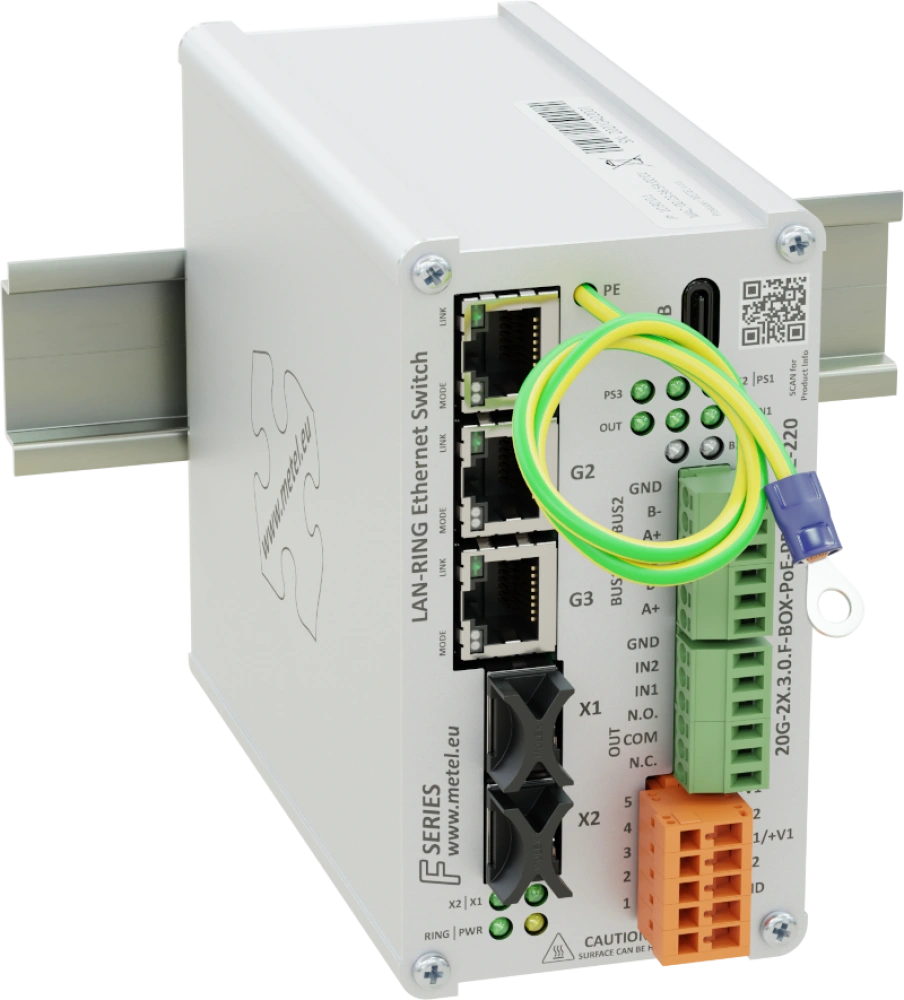

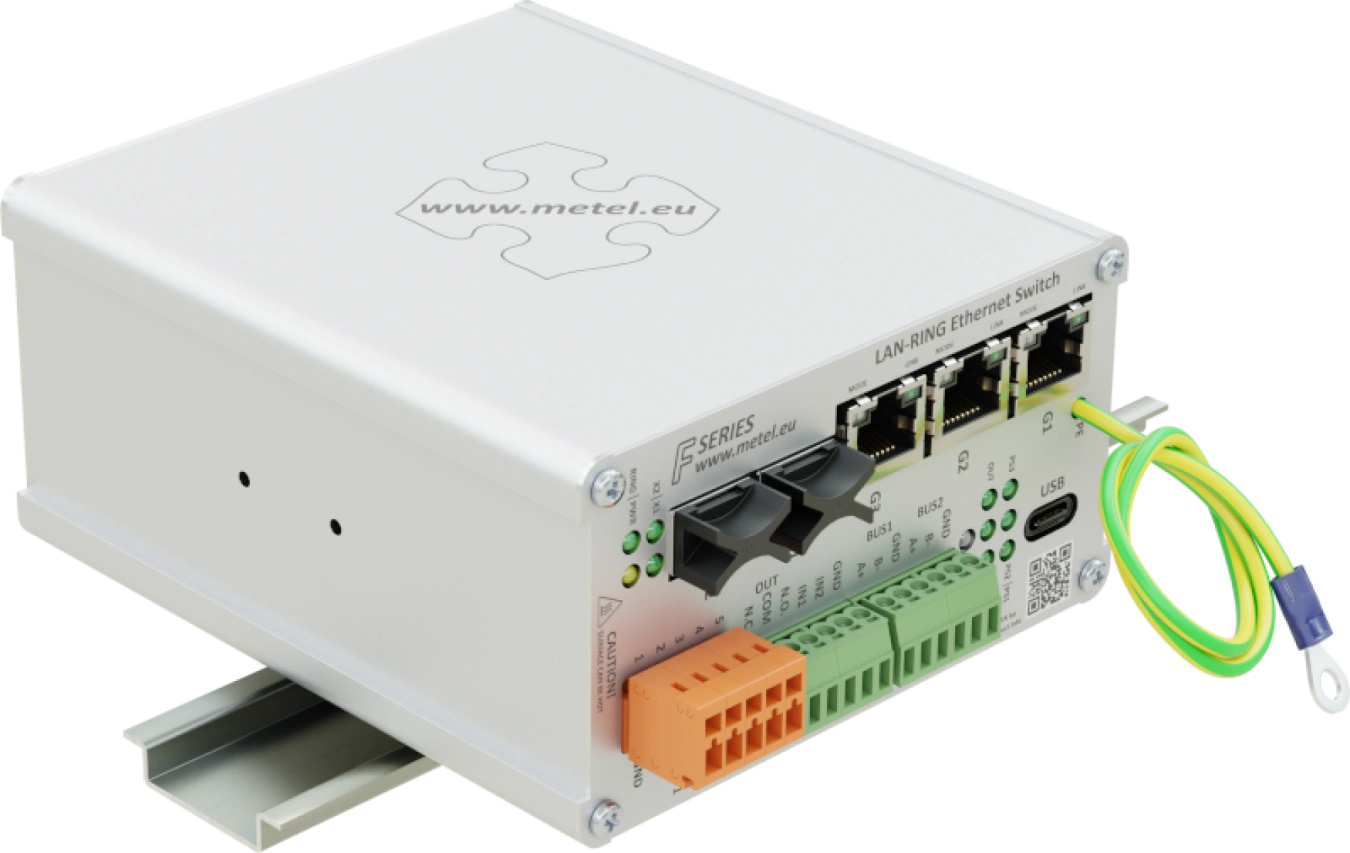

Zestaw montażowy do montażu przełącznika na szynie DIN

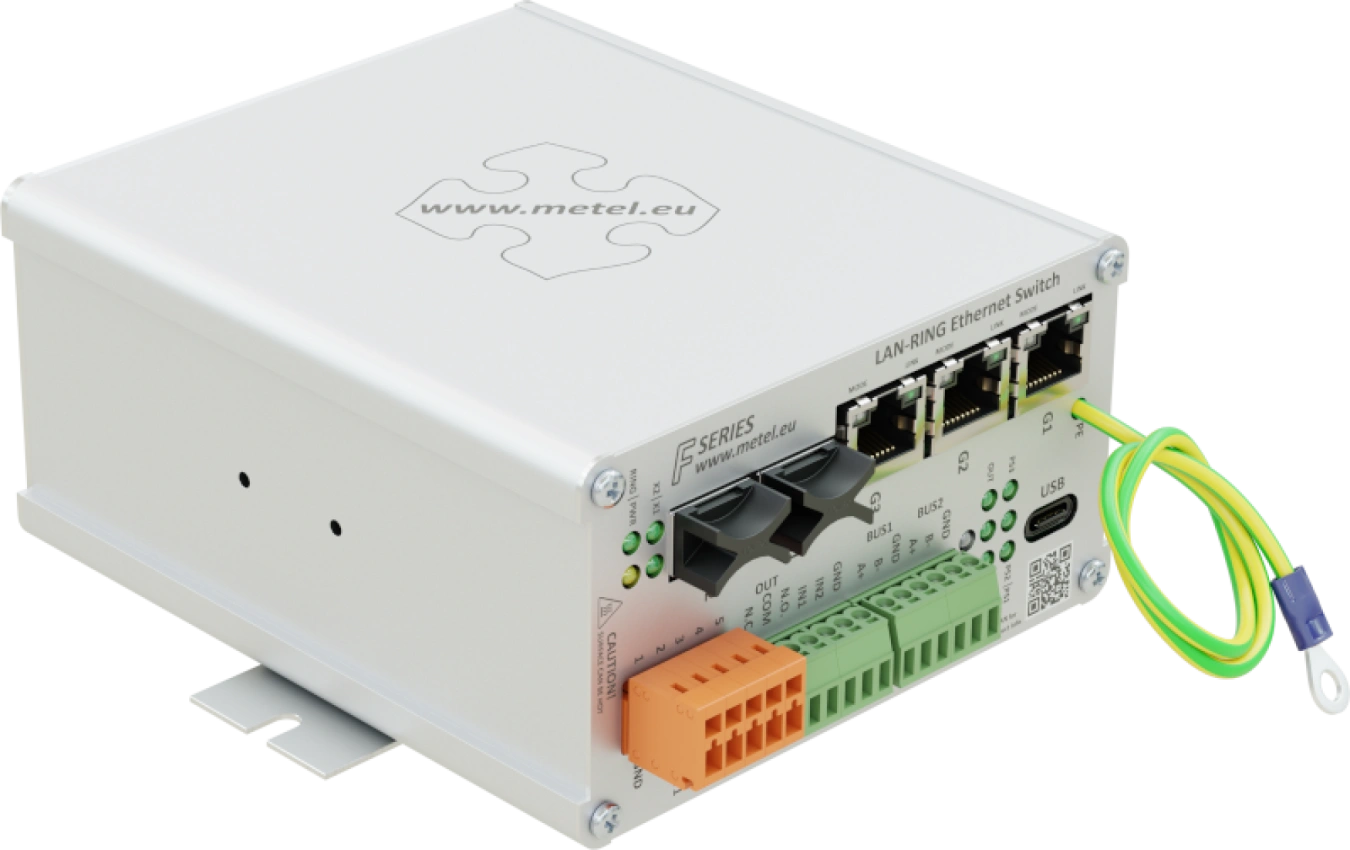

Zestaw montażowy do montażu przełącznika na płaskiej powierzchni
Instrukcja instalacji

Akcesoria

‌

BX-10G-20-Wx

Moduły SFP+ LC/WDM 10GBASE-BX 20km SM

‌

BX-1000-20-Wx-L

Moduły SFP SC/WDM 1000BASE-BX (2G) 20/2km SM/MM

‌

M-xDR

Zasilacze przemysłowe.

‌

Wysuwane półki 19"/3U

Wysuwane półki 19" SHELF-3U/IP-SU przeznaczone są do szybkiej i profesjonalnej instalacji switchy przemysłowych LAN-RING.

‌

Wysuwane półki 19"/4U

Wysuwane półki 19" SHELF-4U/IP-SU przeznaczone są do szybkiej i profesjonalnej instalacji switchy przemysłowych LAN-RING.

Załaduj 21 więcej

FAQ

Jakie są domyślne hasła?

SNMPv3 (odczyt i zapis)
Nazwa użytkownika:"master"
Algorytm uwierzytelniania: SHA1
Hasło uwierzytelniające:"mastermaster"
Algorytm prywatny: AES128
Hasło prywatne:"mastermaster"

SNMPv3 (tylko do odczytu)
Nazwa użytkownika:"user"
Algorytm uwierzytelniania: SHA1
Hasło uwierzytelniające:"useruser"
Algorytm prywatny: AES128
Hasło prywatne:"useruser"

SNMPv2c (odczyt i zapis)
Społeczność:"write"

SNMPv2c (tylko odczyt)
Społeczność:"read"

Jak przywrócić przełącznik do ustawień fabrycznych?

Ze względów bezpieczeństwa na przełącznikach nie ma przycisku resetowania. Jeśli chcesz zresetować przełącznik do ustawień fabrycznych, będziesz potrzebować kabla USB C (B - starsze modele) i oprogramowania konfiguracyjnego SIMULand.v4.

Procedura

Kliknij USB w menu Conectivity, kliknij Reset (Factory Default) w poniższym oknie i zresetuj przełącznik do ustawień fabrycznych.

Uwaga: W przypadku systemu operacyjnego Windows 8.1 i wcześniejszych może być konieczne zainstalowanie sterownika USB.

Czy adres IP, maska i brama zmienią się po przywróceniu ustawień fabrycznych?

Tak. Przywrócenie ustawień fabrycznych USB spowoduje przywrócenie ustawień fabrycznych urządzenia.

Parametry domyślne
Adres IP - wydrukowany na etykiecie przełącznika
Maska - 255.0.0.0
Brama - 10.1.0.1

Gdzie mogę znaleźć najnowszą wersję oprogramowania sprzętowego dla przełącznika z serii F?

W Simuland.v4, który zawsze zawiera najnowsze oprogramowanie sprzętowe dostępne dla przełącznika.

Po aktualizacji przełącznik zostanie ustawiony na ustawienia domyślne, z wyjątkiem adresu IP, maski, bramy i pierścienia.

Czy konfiguracja przełącznika serii F zostanie zachowana po aktualizacji FW?

Nie do końca. Po aktualizacji przełącznika zachowane zostaną tylko ustawienia, IP, maska, brama i pierścień. Reszta konfiguracji będzie domyślna.

W jaki sposób gwarantowana jest kompatybilność modułów SFP różnych producentów?

Parametry mechaniczne i elektryczne modułów SFP i slotów są zdefiniowane w umowie MSA (multi-source agreement). Zapewnia to wzajemną kompatybilność między producentami modułów SFP i gniazd SFP elementów sieciowych. Moduł SFP zawiera pamięć EEPROM. Przechowuje ona informacje o typie modułu, obsługiwanej prędkości, typie interfejsu optycznego itp. Najczęściej stosowanymi standardami w IT są standardy 100BASE-LX i 1000BASE-LX (złącza LC) z komunikacją 2-włóknową. Prawdopodobnie doprowadziło to również do tego, że niektóre komercyjne przełączniki nie obsługują bardziej nowoczesnych standardów jednowłóknowych 100BASE-BX i 1000BASE-BX. W szczególności dotyczy to bajtu 6 w pamięci EEPROM (kody zgodności Ethernet). Z powyższych powodów wszystkie moduły BX-1000-...SFP mają ustawiony bit 1 (1000BASE-LX) w bajcie 6, a moduły BX-1000-...SFP mają ustawiony bit 4 (100BASE-LX) w bajcie 6. Moduły są wtedy łatwo wykrywane nawet przez przełącznik, który nie obsługuje 100/1000BASE-BX.

Co oznaczają oznaczenia W4 i W5 na modułach SFP?

W przypadku modułów z dwukierunkowątransmisją danych przez pojedynczewłókno (multipleks falowy) konieczne jest prawidłowe połączenie modułów optycznychze sobą. Oznaczato ,żena przykład w modułach WDMMETELmoduł oznaczonyjakoW4może być połączony tylko z modułemoznaczonym jakoW5. Nie jest możliwe połączenie W4 z W4 lub W5 z W5.

BX-100(0)-20-Wx-L
Długość faliW4: TX:1310 / RX:1550 nm
Długość faliW5: TX:1550 / RX:1310 nm

BX-10G-20-Wx
Długość fali W4: TX:1270 / RX:1330 nm
Długość fali W5: TX:1330 / RX:1270 nm

Czy ma to wpływ na sposób wkładania modułów SFP do gniazd SFP w przełączniku?

TAK, jeśliużywanyjestprotokół LAN-RING. W protokole LAN-RING portoniższymindeksie jestportemnadawczym, a port owyższymindeksie jest portemodbiorczym.Dlatego należyprzestrzegaćzasady, że optyka zostanie podłączona z portu oniższymindeksiedo portu owyższymindeksie.Dlategowewszystkichprzełącznikachw pierścieniumoduły SFPmusząbyćwłożone wten samsposób, np. SFP zeznacznikiem W4 na końcuzostanie włożony do gniazda G1, aSFP zeznacznikiem W5 zostanie włożony do gniazda G2.

NIE, jeśliwyłączysz protokół LAN-RING lub użyjeszprotokołu RSTP. Wtymprzypadku nie maznaczenia, w jaki sposób SFP są wkładane.

Czy gniazda SFP przełączników LAN-RING obsługują również moduły SFP ze złączami RJ45?

Tak, mają wsparcie.

Na przykład możemy polecić następujące testowane typy:
MIKROTIK S-RJ01
BEL SFP-1GBT-05

Moduły RJ45 SFP nie są obsługiwane w przełączniku 2G-2C.8S.0.0.F(G)-BOX na portach P1-P8.

‌

Jakie metody szyfrowania i uwierzytelniania są obsługiwane na przełączniku dla SNMPv3?

Przełączniki obsługujące SNMPv3 mają domyślnie włączone metody SHA1 i AES128. W konfiguracji można zmienić na SHA512 i AES256c.

Jak skonfigurować magistralę RS485 do komunikacji z HUB Pro?

Jednostka HUB Pro jest podłączona do magistrali RS485 urządzenia METEL (Switch, MiniLAN-4B2), które działa jako konwerter między magistralą RS485 a portem TCP/IP (serwer). Dodatkowe oprogramowanie (klient) komunikuje się następnie z HUB Pro za pośrednictwem tego portu.

Połączenie TCP jest nawiązywane przez klienta, pierwsza inicjalizacja musi pochodzić z jego strony. Połączenie jest następnie utrzymywane automatycznie.

Parametry HUB Pro RS485 (domyślne):
Szybkość transmisji 9600b/s
Bity danych 8
Bity stopu 1
Parzystość Brak

Przykładowa konfiguracja:

‌

Jakie jest maksymalne zalecane obciążenie portów optycznych 20G/2G/200M?

Zalecane obciążenie linii wynosi 75% całkowitej przepustowości danych.

‌

Czy LAN-RING może być również używany jako system magistrali?

Tak, oczywiście, ta opcja jest dostępna dla systemu LAN-RING. Tylko w tym przypadku zalecamy wyłączenie funkcji dzwonienia w konfiguracji przełącznika (None) lub przełączenie LAN-RING na Rapid Spanning Tree Protocol (RSTP-M).

‌

Czy funkcja PoE jest dostępna w ustawieniach domyślnych przełącznika?

Funkcja PoE jest fabrycznie ustawiona jako "wyłączona". Dlatego poszczególne porty, do których podłączone są kamery lub urządzenia obsługujące PoE, muszą być włączone w konfiguracji. Jeśli PoE nie uruchamia się nawet po aktywacji, przełącznik umożliwia włączenie funkcji Ignore Detect.

Przedłużanie UTP/FTP do ponad 100 m?

Jeśli odległość między kamerą a switchem jest większa niż 100 m, stosujemy rozwiązanie LAN-EXT. Jest to urządzenie, które może powtarzać trasę łącza, nawet kilka razy pod rząd.

Przedłużacze LAN

Jak radzić sobie z zawieszaniem się kamery PoE (IP Watchdog)

Irytujące jest wspinanie się na słup i ponowne uruchamianie kamery lub przejechanie 100 km, gdy kamera zawiesza się. Z tego powodu dodaliśmy do przełączników funkcję IP Watchdog, która monitoruje adres kamery i automatycznie restartuje PoE w przypadku utraty komunikacji.

IP Watchdog służy nie tylko do ponownego uruchomienia PoE, ale może również monitorować dowolny adres IP, a w przypadku awarii adresu IP może przełączyć dowolny styk w sieci LAN-RING lub wyzwolić inne skonfigurowane zdarzenie.

Jak ustawić przekazywanie stanu wejścia do zdalnego przekaźnika?

ETH-BUS - adresy komunikacyjne

Na urządzeniu z przekaźnikiem ustawia się adres odbiorczy np. 239.192.168.1 (multicast), a na urządzeniu z wejściem ustawia się adres nadawczy 239.192.168.1.

W ten sposób informacje o stanie wejścia są przesyłane do urządzenia wyjściowego.

Utwórz zdarzenie na przełączniku z wejściem. Wyślij stan wejścia jako zdarzenie ETH pod ID#1.

Utwórz zdarzenie odbioru na przełączniku z przekaźnikiem. Odpowiedzią na zdarzenie ETH z ID#1 jest włączenie/wyłączenie przekaźnika.

Różne zachowanie protokołu RSTP

Zaobserwowałem różne zachowanie RSTP przełącznika w porównaniu do konkurencyjnego przełącznika w następującej sytuacji. W sieci znajdują się dwa przełączniki połączone ze sobą łączem światłowodowym. Filtrowanie ruchu wychodzącego jest włączone na jednym z tych urządzeń (Egress filtering: No unknown destination address). Jednak w tym momencie dostępny jest tylko jeden przełącznik, ponieważ łącze jest blokowane przez protokół RSTP. Jeśli jednak zastąpię niedostępny przełącznik konkurencyjnym urządzeniem o podobnej konfiguracji, oba przełączniki będą dostępne.

Filtrowanie wychodzące powoduje, że ramki BPDU są wysyłane tylko w jednym kierunku, ponieważ drugi kierunek jest filtrowany. Powoduje to, że pierwszy przełącznik wie o drugim, ale drugi nie wie o pierwszym. Warunek ten jest obsługiwany przez tak zwany "mechanizm rywalizacji". Mechanizm ten został włączony do standardu 802.1D-2004 i rozwiązuje problem, o którym wspomniałeś, blokując łącze, aby zapobiec pętlom. Nasza implementacja protokołu RSTP jest zgodna z tym standardem. Inni producenci mogą mieć inną implementację protokołu RSTP opartą na starszym standardzie, który nie zawierał "mechanizmu sporów".

Czy możliwe jest wyłączenie portu przełącznika na podstawie danych wejściowych ze zdalnego urządzenia?

Tak, przełącznik umożliwia reagowanie na stan wejścia zdalnego urządzenia poprzez zamknięcie portu. PoE pozostaje aktywne, więc nie trzeba czekać na inicjalizację kamery po przywróceniu, jest ona dostępna natychmiast.

Czy możliwe jest użycie wielu magistrali danych na jednym pierścieniu?

Liczba przesyłanych magistral danych jest ograniczona jedynie liczbą fizycznych punktów połączeń. Magistrale są oddzielone od siebie wewnętrznym adresowaniem przełączników. Każdy przełącznik posiada tzw. adresy odbiorcze i nadawcze, za pośrednictwem których komunikuje się z innymi przełącznikami. Konfiguracja tych adresów zależy od użytkownika. Ogólnie rzecz biorąc, liczba magistral nie jest ograniczona, należy tylko uważać na czas odpowiedzi, który w systemie LAN-RING wynosi 3,6 ms, oraz przeciążenie magistrali. Jeśli istnieje potrzeba przeniesienia większej liczby magistral w jednym miejscu za pomocą jednego przełącznika, konwertery miniLAN-4B2 zostały zaprojektowane w celu rozszerzenia liczby magistral.

‌
