20G-2X.5.16.F

‌20G-2X.5.16.F‌
  • 2x gniazdo SFP+ 10 GBASE-R / 1000 BASE-X
  • 1x port RJ45 10/100/1000 BASE-T
  • 4x gigabitowy port Ethernet z PoE, maks. 95 W na port
  • 16x port RJ45 10/100 BASE-T z PoE
  • 2x RS485 / Modbus-RTU
  • 2x wejście cyfrowe/alarmowe
  • 1x programowalne wyjście przekaźnikowe
  • 3 niezależne wejścia zasilania
  • Topologia redundantna LAN-RING, RSTP
  • Ochrona przeciwprzepięciowa do 30A (8/20µs)
  • Zarządzanie zdarzeniami z obsługą: HTTP/ONVIF client, E-mail, IP Watchdogs, ETH events, TCP, Modbus, DIO, balanced loops....
  • VLAN, QoS, SNMP, SMTP, SNTP, IGMP, RSTP(-M), LLDP, 802.1X
  • Temperatura pracy od -30°C do +50°C

Przemysłowe zarządzalne switche PoE++ LAN-RING wyposażone w porty Ethernet, port gigabitowy, sloty SFP+ oraz magistralę RS485, wejścia cyfrowe/alarmowe i wyjście przekaźnikowe. Zarządzanie zdarzeniami, które jest częścią zaawansowanego zarządzania, sprawia, że przełączniki te są idealnym rozwiązaniem dla aplikacji o wysokich wymaganiach w zakresie bezpieczeństwa i elastyczności wykorzystywanych urządzeń. Przełączniki obsługują redundantne topologie MESH/RING z czasem przywracania łącza do 30 ms. Wysoce odporny sprzęt pozwala na wdrożenie przełączników w szerokim zakresie temperatur pracy od -30 do 50 °C przy maksymalnej mocy PoE 700 W. Duża liczba portów PoE++ sprawia, że przełączniki są idealne do użytku w budynkach i miejscach z wieloma kamerami.

Urządzenia zostały opracowane i wyprodukowane w UE i są zgodne z NDAA.

Modele

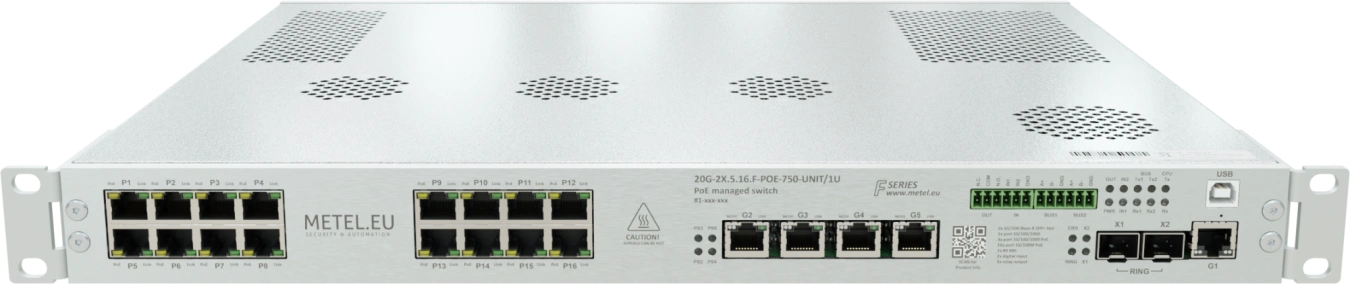

20G-2X.5.16.F-POE-750-UNIT/1U

Przemysłowy switch zarządzalny 19"/1U obsługujący redundantną topologię LAN-RING z portami: 2x slot SFP+ 10 GBASE-R / 1000 BASE-X, 1x port RJ45 10/100/1000 BASE-T, 4x port RJ45 10/100/1000 BASE-T z PoE obsługujący UPOE, POH, 802.3af/at/bt, max. 30W na port, 2x magistrala RS485 / Modbus-RTU, 2x wejście cyfrowe/alarmowe, 1x programowalne wyjście przekaźnikowe, 3 niezależne wejścia zasilania (1x 230 VAC, 2x 10-60 VDC), redundantna topologia LAN-RING, RSTP, ochrona przeciwprzepięciowa do 30A (8/20µs), zarządzanie zdarzeniami..., VLAN, QoS, SNMP, SMTP, SNTP, IGMPv1/2, RSTP, LLDP, 802.1X, temperatura pracy od -30°C do +50°C. Wewnętrzny zasilacz 750 W

Kod zamówienia: 1-994-411

Dostępność: W trakcie opracowywania

Specyfikacje

20G-2X.5.16.F

Krótką kartę katalogową (PDF) Deklaracja zgodności UE (PDF)
Parametry techniczne
GNIAZDO SFP+
Liczba2
Obsługiwane formaty10 GBASE-R / 1000BASE-X
GIGABITOWY ETHERNET
Liczba5
Obsługiwane formaty10BaseT, 100BaseTx, 1000BaseTx
Ochrona przeciwprzepięciowa30 A kształt fali 8/20 μs
ZłączeRJ45
SZYBKI ETHERNET
Liczba16
Obsługiwane formaty10BaseT, 100BaseTx
Ochrona przeciwprzepięciowa30 A kształt fali 8/20 μs
ZłączeRJ45
RS485
Liczba2
Prędkośćmaks. 115200 bps
Ochrona przeciwprzepięciowa30 A kształt fali 8/20 μs
WEJŚCIA DI/BI
Liczba2
Tryb cyfrowyNC / NO
Tryb alarmuAnalogowy 0 - 30 kΩ dla pętli symetrycznych
WYJŚCIE RELÉ
Liczba1
Typ kontaktuPrzełączanie
Maks. Obciążenie62,5 VA (30 W) / 1 A / 60 V (obciążenie rezystancyjne)
ZASILANIE 230 V
Liczba1
Zakres napięcia wejściowego100 - 264 VAC
ZłączeIEC 60320 C15
ZasilanieWejście jest podłączone do wewnętrznego zasilacza 750 W / 56 VDC
ZASILANIE 10-60 VDC
Liczba2
Zakres napięcia wejściowego10 - 60 VDC
ZłączeWR-TBL Seria 3405 - 5,08 mm
Zużycie energiiMaks. 20 W bez PoE
Ochrona przeciwprzepięciowa1500 W kształt fali 10/1000 μs
PoE+
Liczba portów PoE+16
Maksymalna moc / port30 W
StandardyIEEE 802.3af/at - tryb A, UPOE, POH
Maksymalny całkowity pobór mocy PoE (P1 - P8)240 W
Maksymalny całkowity pobór mocy PoE (P9 - P16)240 W
PoE++
Liczba portów PoE++4
Maksymalna moc / port95 W
StandardyIEEE 802.3af/at/bt, UPOE, POH
Maksymalny całkowity pobór mocy PoE (G1 - G4)240 W
ŚRODOWISKO
Temperatura pracy-30...+50 °C
Temperatura przechowywania-30...+70 °C
WilgotnośćMaks. 95% (bez kondensacji)
MECHANIKA
Waga5,4 kg
Wymiary - wys./szer./gł.1U x 483 x 333 mm
Ochrona IPIP 20
ChłodzenieAktywny - kontrolowana temperatura
BEZPIECZEŃSTWO
Bezpieczne uruchamianieKod jest przechowywany i wykonywany bezpośrednio w SoC, dlatego nie jest dostępny z zewnątrz.
Aktualizacja oprogramowania sprzętowegoObraz FW jest zaszyfrowany i podpisany przy użyciu AES-256, RSA-4096, SHA-512
SNMPSNMPv3 - SHA-512 / AES-256 (zalecane)
SNMPv2c (przestarzałe)
Aplikacja GUICyfrowo podpisany plik instalacyjny przy użyciu SHA-256, RSA 4096
IEEE 802.1X-2004RFC3748 - EAP Packet Format, Authenticator PAE, Supplicant PAE
ZARZĄDZANIE
ZastosowanieSIMULand.v4
SNMPv3Szyfrowanie
PRZEŁĄCZNIK
Adres MAC16 K
Maksymalny rozmiar ramy10 K (Jumbo) na portach głównych
Pamięć bufora pakietów2 Mbit
PrzełączanieStore-and-forward, pełna prędkość łącza, bez blokowania na wszystkich portach
Zdolność przełączania53,2 Gb/s
Standardy i protokoły, EMC i bezpieczeństwo
EMC i bezpieczeństwo
EN 50121-4 ed.4Zastosowania kolejowe - EMC Emisja i odporność urządzeń sygnalizacyjnych i komunikacyjnych
EN 61000-6-2Odporność - środowisko przemysłowe
IEEE 1613Wymagania środowiskowe i testowe | Podstacje elektroenergetyczne
EN 50130-4 ed. 2Systemy alarmowe - Część 4: Kompatybilność elektromagnetyczna
EN 55035EMC urządzeń multimedialnych - wymagania dotyczące odporności
EN 55032EMC urządzeń multimedialnych - wymagania dotyczące emisji
EN 62368-1Wymagania dotyczące bezpieczeństwa sprzętu informatycznego
EN IEC 63000Ocena produktów elektrycznych i elektronicznych pod kątem ROHS
EN 61000-4-28 kVWylot powietrza
EN 61000-4-24 kVWyładowanie kontaktowe
EN 61000-4-310 V/mWypromieniowane pole RF
EN 61000-4-42 kVBursty
EN 61000-4-52 kVImpulsy uderzeniowe
EN 61000-4-610 VOdporność na zakłócenia linii wywołane polem RF
EN 61000-4-830 A/mPole magnetyczne
EN 61000-4-11Krótkotrwałe spadki i przerwy w zasilaniu
Standardy i protokoły
IEEE 802.3i10BASE-T 10 Mbit/s (1,25 MB/s) po skrętce IEEE 802.3u dla 100BaseT(X) i 100BaseFX
IEEE 802.3u100BASE-TX, 100BASE-T4, 100BASE-FX Fast Ethernet z prędkością 100 Mbit/s (12,5 MB/s) z autonegocjacją
IEEE 802.3ab1000BASE-T Gbit/s Ethernet po skrętce z prędkością 1 Gbit/s (125 MB/s)
IEEE 802.3z1000BASE-X Gbit/s ethernet przez światłowód z prędkością 1 Gbit/s (125 MB/s)
IEEE 802.3aeEthernet 10 Gb/s przez światłowód
IEEE 802.3acMaksymalny rozmiar ramki 1522 bajty (dozwolony znacznik 802.1Q)
IEEE 802.3af/at/btZasilanie przez Ethernet do 15,4 / 30 / 90 W
IEEE 802.3xKontrola przepływu
IEEE 802.1pKlasa usługi
IEEE 802.1XKontrola dostępu do sieci oparta na portach (PNAC)
IEEE 802.1qOznaczanie VLAN
Modbus TCP/RTUMaster / Slave
SNMP v2c/v3Proste protokoły zarządzania siecią
IGMP v1/v2Internetowe protokoły zarządzania grupami
SNTPProsty protokół czasu sieciowego
SMTPProsty protokół przesyłania poczty
RSTPProtokół szybkiego drzewa rozpinającego
LAN-RING.v1, v2Topologia pierścienia z bardzo krótkim czasem rekonfiguracji wynoszącym maks. 30 ms
Protokół do zarządzania urządzeniami w sieciach IPGUI SIMULandv4 - kabel USB B(C) / szyfrowane zarządzanie przez LAN

Do pobrania

AutoCad

 plik dwg 20G-2X.5.16.F .dwg plik pdf 20G-2X.5.16.F .pdf

Model STEP

 plik stp 20G-2X.5.16.F .stp

Noty aplikacyjne

 plik pdf Diagnostyka SFP .pdf plik pdf Opcje odczytu danych z urządzeń Modbus podłączonych do przełącznika .pdf plik pdf Galaxy C080 - ograniczona kompatybilność .pdf plik pdf Zalecenia dla ASSET .pdf plik pdf SIM4 bez internetu .pdf

Podręcznik

 plik pdf Transmisja RS485 w sieci LAN-RING .pdf plik pdf Konfiguracja VLAN Metel .pdf plik pdf Konfiguracja Modbus .pdf plik pdf Konfiguracja 802.1X .pdf plik pdf Konfiguracja sieci VLAN Cisco-Metel .pdf

Certyfikaty

 plik pdf ISO27001 .pdf plik pdf ISO9001 .pdf

Sterowniki i oprogramowanie

 plik zip Pliki MIB .zip plik zip Sterowniki USB .zip plik msi SIMULand.v4 .msi

Inne

 plik pdf Plan konserwacji .pdf

Instrukcja instalacji

 plik pdf Instrukcja instalacji .pdf

Zawartość pakietu

  • Przełącznik
  • Kabel zasilający
  • Instrukcja instalacji

Akcesoria

BX-10G-20-Wx‌
BX-10G-20-Wx

Moduły SFP+ LC/WDM 10GBASE-BX 20km SM

BX-1000-20-Wx-L‌
BX-1000-20-Wx-L

Moduły SFP SC/WDM 1000BASE-BX (2G) 20/2km SM/MM

M-PPS-230/55‌
M-PPS-230/55

Zasilacze M-PPS z funkcją PFC.

Załaduj 21 więcej

FAQ

Jakie są domyślne hasła?

SNMPv3 (odczyt i zapis)
Nazwa użytkownika:"master"
Algorytm uwierzytelniania: SHA1
Hasło uwierzytelniające:"mastermaster"
Algorytm prywatny: AES128
Hasło prywatne:"mastermaster"

SNMPv3 (tylko do odczytu)
Nazwa użytkownika:"user"
Algorytm uwierzytelniania: SHA1
Hasło uwierzytelniające:"useruser"
Algorytm prywatny: AES128
Hasło prywatne:"useruser"

SNMPv2c (odczyt i zapis)
Społeczność:"write"

SNMPv2c (tylko odczyt)
Społeczność:"read"

Jak przywrócić przełącznik do ustawień fabrycznych?

Ze względów bezpieczeństwa na przełącznikach nie ma przycisku resetowania. Jeśli chcesz zresetować przełącznik do ustawień fabrycznych, będziesz potrzebować kabla USB C (B - starsze modele) i oprogramowania konfiguracyjnego SIMULand.v4.

Procedura

Kliknij USB w menu Conectivity, kliknij Reset (Factory Default) w poniższym oknie i zresetuj przełącznik do ustawień fabrycznych.

Uwaga: W przypadku systemu operacyjnego Windows 8.1 i wcześniejszych może być konieczne zainstalowanie sterownika USB.

Czy adres IP, maska i brama zmienią się po przywróceniu ustawień fabrycznych?

Tak. Przywrócenie ustawień fabrycznych USB spowoduje przywrócenie ustawień fabrycznych urządzenia.

Parametry domyślne
Adres IP - wydrukowany na etykiecie przełącznika
Maska - 255.0.0.0
Brama - 10.1.0.1

Gdzie mogę znaleźć najnowszą wersję oprogramowania sprzętowego dla przełącznika z serii F?

W Simuland.v4, który zawsze zawiera najnowsze oprogramowanie sprzętowe dostępne dla przełącznika.

Po aktualizacji przełącznik zostanie ustawiony na ustawienia domyślne, z wyjątkiem adresu IP, maski, bramy i pierścienia.



Czy konfiguracja przełącznika serii F zostanie zachowana po aktualizacji FW?

Nie do końca. Po aktualizacji przełącznika zachowane zostaną tylko ustawienia, IP, maska, brama i pierścień. Reszta konfiguracji będzie domyślna.

W jaki sposób gwarantowana jest kompatybilność modułów SFP różnych producentów?

Parametry mechaniczne i elektryczne modułów SFP i slotów są zdefiniowane w umowie MSA (multi-source agreement). Zapewnia to wzajemną kompatybilność między producentami modułów SFP i gniazd SFP elementów sieciowych. Moduł SFP zawiera pamięć EEPROM. Przechowuje ona informacje o typie modułu, obsługiwanej prędkości, typie interfejsu optycznego itp. Najczęściej stosowanymi standardami w IT są standardy 100BASE-LX i 1000BASE-LX (złącza LC) z komunikacją 2-włóknową. Prawdopodobnie doprowadziło to również do tego, że niektóre komercyjne przełączniki nie obsługują bardziej nowoczesnych standardów jednowłóknowych 100BASE-BX i 1000BASE-BX. W szczególności dotyczy to bajtu 6 w pamięci EEPROM (kody zgodności Ethernet). Z powyższych powodów wszystkie moduły BX-1000-...SFP mają ustawiony bit 1 (1000BASE-LX) w bajcie 6, a moduły BX-1000-...SFP mają ustawiony bit 4 (100BASE-LX) w bajcie 6. Moduły są wtedy łatwo wykrywane nawet przez przełącznik, który nie obsługuje 100/1000BASE-BX.

Co oznaczają oznaczenia W4 i W5 na modułach SFP?

W przypadku modułów z dwukierunkowątransmisją danych przez pojedynczewłókno (multipleks falowy) konieczne jest prawidłowe połączenie modułów optycznychze sobą. Oznaczato ,żena przykład w modułach WDMMETELmoduł oznaczonyjakoW4może być połączony tylko z modułemoznaczonym jakoW5. Nie jest możliwe połączenie W4 z W4 lub W5 z W5.

BX-100(0)-20-Wx-L
 Długość faliW4: TX:1310 / RX:1550 nm
 Długość faliW5: TX:1550 / RX:1310 nm

BX-10G-20-Wx
Długość fali W4: TX:1270 / RX:1330 nm
 Długość fali W5: TX:1330 / RX:1270 nm

Czy ma to wpływ na sposób wkładania modułów SFP do gniazd SFP w przełączniku?

TAK, jeśliużywanyjestprotokół LAN-RING. W protokole LAN-RING portoniższymindeksie jestportemnadawczym, a port owyższymindeksie jest portemodbiorczym.Dlatego należyprzestrzegaćzasady, że optyka zostanie podłączona z portu oniższymindeksiedo portu owyższymindeksie.Dlategowewszystkichprzełącznikachw pierścieniumoduły SFPmusząbyćwłożone wten samsposób, np. SFP zeznacznikiem W4 na końcuzostanie włożony do gniazda G1, aSFP zeznacznikiem W5 zostanie włożony do gniazda G2.

NIE, jeśliwyłączysz protokół LAN-RING lub użyjeszprotokołu RSTP. Wtymprzypadku nie maznaczenia, w jaki sposób SFP są wkładane.

Czy gniazda SFP przełączników LAN-RING obsługują również moduły SFP ze złączami RJ45?

Tak, mają wsparcie.

Na przykład możemy polecić następujące testowane typy:
MIKROTIK S-RJ01
BEL SFP-1GBT-05

Moduły RJ45 SFP nie są obsługiwane w przełączniku 2G-2C.8S.0.0.F(G)-BOX na portach P1-P8.

‌

Jak skonfigurować magistralę RS485 do komunikacji z HUB Pro?

Jednostka HUB Pro jest podłączona do magistrali RS485 urządzenia METEL (Switch, MiniLAN-4B2), które działa jako konwerter między magistralą RS485 a portem TCP/IP (serwer). Dodatkowe oprogramowanie (klient) komunikuje się następnie z HUB Pro za pośrednictwem tego portu.

Połączenie TCP jest nawiązywane przez klienta, pierwsza inicjalizacja musi pochodzić z jego strony. Połączenie jest następnie utrzymywane automatycznie.

Parametry HUB Pro RS485 (domyślne):
Szybkość transmisji 9600b/s
Bity danych 8
Bity stopu 1
Parzystość Brak

Przykładowa konfiguracja:

‌

Jakie metody szyfrowania i uwierzytelniania są obsługiwane na przełączniku dla SNMPv3?

Przełączniki obsługujące SNMPv3 mają domyślnie włączone metody SHA1 i AES128. W konfiguracji można zmienić na SHA512 i AES256c.

Jakie jest maksymalne zalecane obciążenie portów optycznych 20G/2G/200M?

Zalecane obciążenie linii wynosi 75% całkowitej przepustowości danych.

‌

‌

Czy LAN-RING może być również używany jako system magistrali?

Tak, oczywiście, ta opcja jest dostępna dla systemu LAN-RING. Tylko w tym przypadku zalecamy wyłączenie funkcji dzwonienia w konfiguracji przełącznika (None) lub przełączenie LAN-RING na Rapid Spanning Tree Protocol (RSTP-M).

‌

Czy funkcja PoE jest dostępna w ustawieniach domyślnych przełącznika?

Funkcja PoE jest fabrycznie ustawiona jako "wyłączona". Dlatego poszczególne porty, do których podłączone są kamery lub urządzenia obsługujące PoE, muszą być włączone w konfiguracji. Jeśli PoE nie uruchamia się nawet po aktywacji, przełącznik umożliwia włączenie funkcji Ignore Detect.

Przedłużanie UTP/FTP do ponad 100 m?

Jeśli odległość między kamerą a switchem jest większa niż 100 m, stosujemy rozwiązanie LAN-EXT. Jest to urządzenie, które może powtarzać trasę łącza, nawet kilka razy pod rząd.

Przedłużacze LAN

Jak radzić sobie z zawieszaniem się kamery PoE (IP Watchdog)

Irytujące jest wspinanie się na słup i ponowne uruchamianie kamery lub przejechanie 100 km, gdy kamera zawiesza się. Z tego powodu dodaliśmy do przełączników funkcję IP Watchdog, która monitoruje adres kamery i automatycznie restartuje PoE w przypadku utraty komunikacji.

IP Watchdog służy nie tylko do ponownego uruchomienia PoE, ale może również monitorować dowolny adres IP, a w przypadku awarii adresu IP może przełączyć dowolny styk w sieci LAN-RING lub wyzwolić inne skonfigurowane zdarzenie.

Jak ustawić przekazywanie stanu wejścia do zdalnego przekaźnika?

ETH-BUS - adresy komunikacyjne

Na urządzeniu z przekaźnikiem ustawia się adres odbiorczy np. 239.192.168.1 (multicast), a na urządzeniu z wejściem ustawia się adres nadawczy 239.192.168.1.

W ten sposób informacje o stanie wejścia są przesyłane do urządzenia wyjściowego.

Utwórz zdarzenie na przełączniku z wejściem. Wyślij stan wejścia jako zdarzenie ETH pod ID#1.

Utwórz zdarzenie odbioru na przełączniku z przekaźnikiem. Odpowiedzią na zdarzenie ETH z ID#1 jest włączenie/wyłączenie przekaźnika.

Różne zachowanie protokołu RSTP

Zaobserwowałem różne zachowanie RSTP przełącznika w porównaniu do konkurencyjnego przełącznika w następującej sytuacji. W sieci znajdują się dwa przełączniki połączone ze sobą łączem światłowodowym. Filtrowanie ruchu wychodzącego jest włączone na jednym z tych urządzeń (Egress filtering: No unknown destination address). Jednak w tym momencie dostępny jest tylko jeden przełącznik, ponieważ łącze jest blokowane przez protokół RSTP. Jeśli jednak zastąpię niedostępny przełącznik konkurencyjnym urządzeniem o podobnej konfiguracji, oba przełączniki będą dostępne.

Filtrowanie wychodzące powoduje, że ramki BPDU są wysyłane tylko w jednym kierunku, ponieważ drugi kierunek jest filtrowany. Powoduje to, że pierwszy przełącznik wie o drugim, ale drugi nie wie o pierwszym. Warunek ten jest obsługiwany przez tak zwany "mechanizm rywalizacji". Mechanizm ten został włączony do standardu 802.1D-2004 i rozwiązuje problem, o którym wspomniałeś, blokując łącze, aby zapobiec pętlom. Nasza implementacja protokołu RSTP jest zgodna z tym standardem. Inni producenci mogą mieć inną implementację protokołu RSTP opartą na starszym standardzie, który nie zawierał "mechanizmu sporów".

Czy możliwe jest wyłączenie portu przełącznika na podstawie danych wejściowych ze zdalnego urządzenia?

Tak, przełącznik umożliwia reagowanie na stan wejścia zdalnego urządzenia poprzez zamknięcie portu. PoE pozostaje aktywne, więc nie trzeba czekać na inicjalizację kamery po przywróceniu, jest ona dostępna natychmiast.

Czy możliwe jest użycie wielu magistrali danych na jednym pierścieniu?

Liczba przesyłanych magistral danych jest ograniczona jedynie liczbą fizycznych punktów połączeń. Magistrale są oddzielone od siebie wewnętrznym adresowaniem przełączników. Każdy przełącznik posiada tzw. adresy odbiorcze i nadawcze, za pośrednictwem których komunikuje się z innymi przełącznikami. Konfiguracja tych adresów zależy od użytkownika. Ogólnie rzecz biorąc, liczba magistral nie jest ograniczona, należy tylko uważać na czas odpowiedzi, który w systemie LAN-RING wynosi 3,6 ms, oraz przeciążenie magistrali. Jeśli istnieje potrzeba przeniesienia większej liczby magistral w jednym miejscu za pomocą jednego przełącznika, konwertery miniLAN-4B2 zostały zaprojektowane w celu rozszerzenia liczby magistral.

‌
