2G-2S.3.0.F
- 2x slot SFP z obsługą 100/1000BASE-X
- 3x port RJ45 10/100/1000 BASE-T
- 2x RS485 / Modbus-RTU
- 2x wejście cyfrowe/alarmowe i 1x programowalny przekaźnik
- 2 niezależne wejścia zasilania
- Topologia redundantna LAN-RING, RSTP
- Zarządzanie zdarzeniami z obsługą: HTTP/ONVIF client, E-mail, IP Watchdogs, ETH events, TCP, Modbus, DIO, balanced loops....
- VLAN, QoS, SNMP, SMTP, SNTP, IGMP, RSTP(-M), LLDP, 802.1X
- Ochrona przeciwprzepięciowa do 30A (8/20µs)
- Temperatura pracy od -40°C do +70°C
Przemysłowe switche zarządzalne LAN-RING wyposażone w gigabitowe porty, sloty SFP oraz dodatkowo magistralę RS485, wejścia cyfrowe/alarmowe i wyjścia przekaźnikowe. Zarządzanie zdarzeniami, które jest częścią zaawansowanego zarządzania, sprawia, że przełączniki te są idealnym rozwiązaniem dla aplikacji o wysokich wymaganiach w zakresie bezpieczeństwa i elastyczności wykorzystywanego sprzętu. Przełączniki obsługują redundantne topologie MESH / RING z odzyskiwaniem łącza do 30 ms. Dzięki wysoce wytrzymałemu sprzętowi przełączniki mogą być wdrażane w szerokim zakresie temperatur roboczych od -40 do 70°. Trzy gigabitowe porty sprawiają, że przełączniki są idealne do użytku w serwerach, NVR i miejscach monitorowania.
Modele

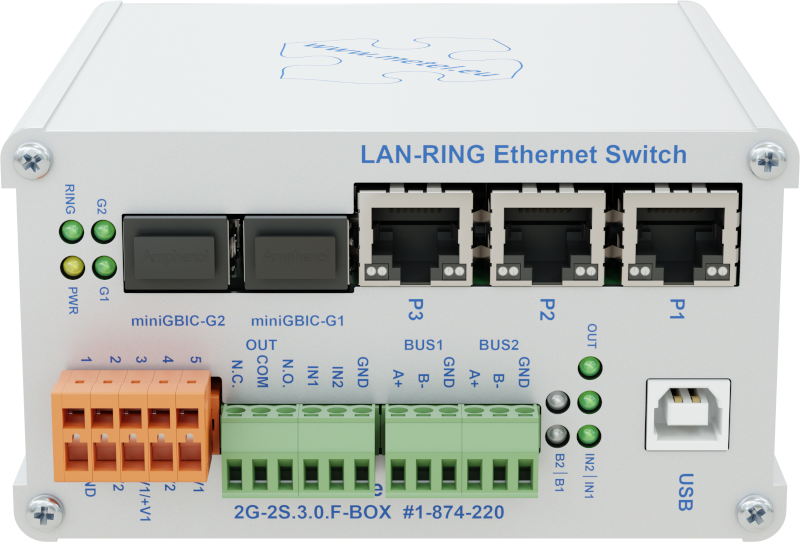

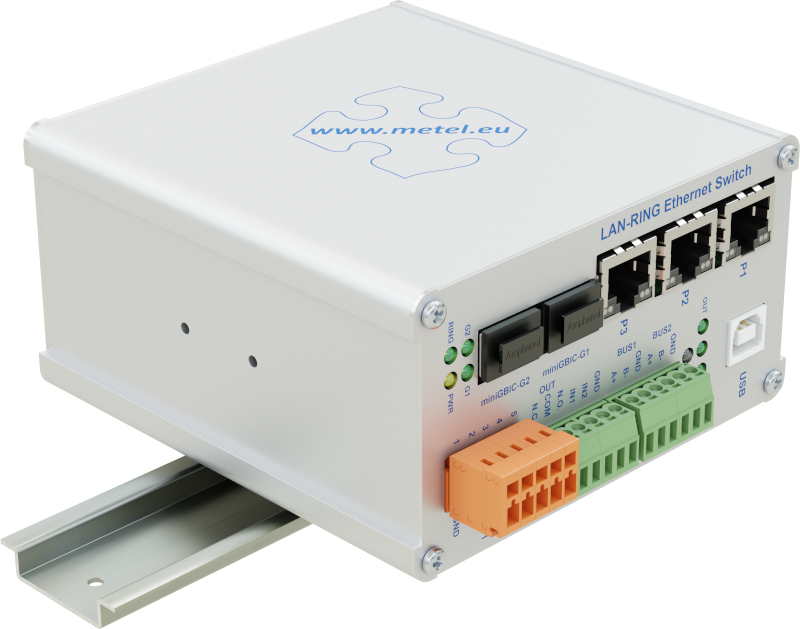

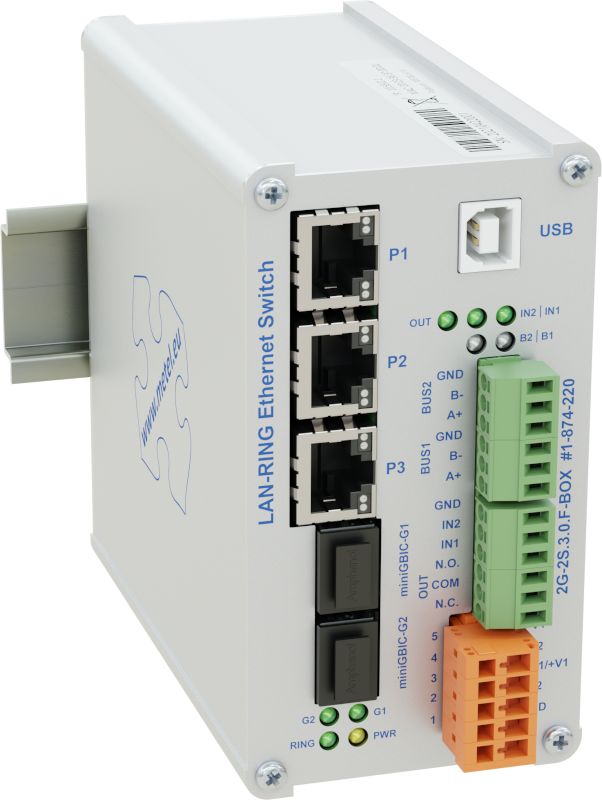

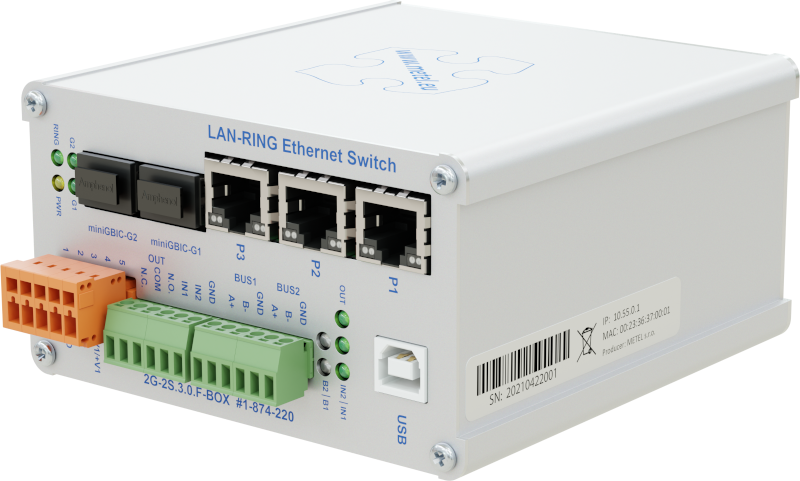

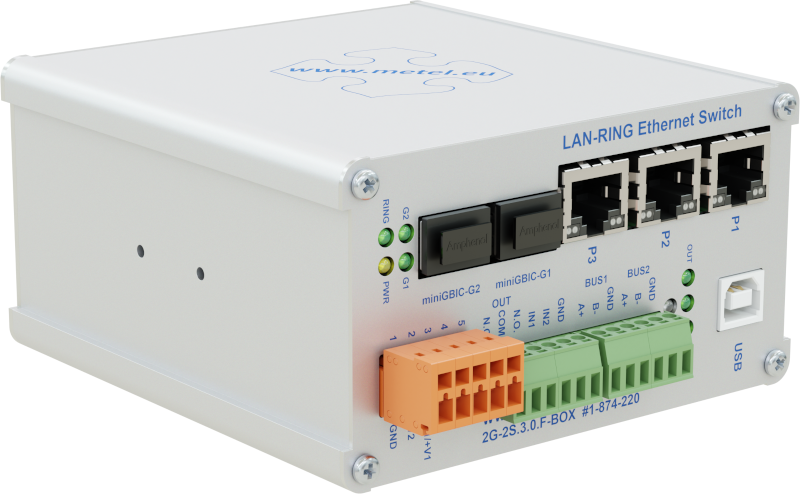

2G-2S.3.0.F-BOX
Przełącznik przemysłowy do topologii kołowej z 2x slotem SFP, 3x portem GE, 2x DI z obsługą zbalansowanej pętli, 1x programowalnym wyjściem NO/NC RELÉ, 2x magistralą RS485/1x RS422 (obsługa modułów MIOS, serwera TCP, trybu UDP), portem USB do lokalnego zarządzania, redundantnym wejściem zasilania, precyzyjną ochroną przeciwprzepięciową, zarządzaniem zdarzeniami: SMTP, zdarzenia TCP, zdarzenia ETH, klient HTTP (zarządzanie kamerą), 8x IPWatchdog.... , temperatura pracy -40...+70°C, VLAN, QoS, IGMP, SNMPv2/v3, SNTP
Kod zamówienia: 1-874-220 - FPGA
Dostępność: Niedostępne
Specyfikacje
Parametry techniczne
| Gniazdo SFP | |
|---|---|
| Liczyć | 2 |
| Obsługiwane formaty | 100/1000 BASE-LX, BASE-BX |
| GIGABITOWY ETHERNET | |
|---|---|
| Liczyć | 3 |
| Obsługiwane formaty | 10BaseT, 100BaseTx, 1000BaseTx |
| Ochrona przeciwprzepięciowa | 30 A kształt fali 8/20 μs |
| Złącze | RJ45 |
| ZARZĄDZANIE | |
|---|---|
| Zastosowanie | SIMULand.v4 |
| SNMPv3 | Szyfrowanie |
| RS485 | |
|---|---|
| Liczyć | 2 |
| Prędkość | maks. 115200 bps |
| Ochrona przeciwprzepięciowa | 30 A kształt fali 8/20 μs |
| DI/BI INPUT | |
|---|---|
| Liczyć | 2 |
| Tryb cyfrowy | NC / NO |
| Tryb alarmu | Analogowy 0 - 30 kΩ dla pętli zbalansowanych |
| WYJŚCIE PRZEKAŹNIKA | |
|---|---|
| Liczyć | 1 |
| Rodzaj kontaktu | Przełączanie |
| Maks. Obciążenie | 62,5 VA (30 W) / 1 A / 60 V (obciążenie rezystancyjne) |
| MOC | |
|---|---|
| Liczyć | 2 |
| Zakres napięcia wejściowego | 10 - 30 V / 10 - 60 V DC |
| Złącze | WAGO 734-205 |
| Zużycie energii | Maks. 5 W |
| Ochrona przeciwprzepięciowa | 1500 W kształt fali 10/1000 μs |
| ŚRODOWISKO | |
|---|---|
| Temperatura pracy | -40...+70 °C |
| Temperatura przechowywania | -40...+70 °C |
| Wilgotność | Maks. 95 % |
| MECHANIKA | |
|---|---|
| Waga | 0,5 kg |
| Wymiary - wys./szer./gł. | 60 x 110 x 127 mm |
| PRZEŁĄCZNIK | |
|---|---|
| Adres MAC | 8 K |
| Maksymalny rozmiar ramy | 10240 B (Jumbo) |
| Pamięć bufora pakietów | 1 Mbit |
| Przełączanie | Store-and-forward, pełna prędkość łącza, bez blokowania na wszystkich portach |
Standardy i protokoły, EMC i bezpieczeństwo
| EMC i bezpieczeństwo | ||
|---|---|---|
| EN 61000-6-2 | Odporność - środowisko przemysłowe | |
| IEEE 1613 | Wymagania środowiskowe i testowe | Podstacje elektroenergetyczne | |
| EN 50130-4 ed. 2 | Systemy alarmowe - Część 4: Kompatybilność elektromagnetyczna | |
| EN 55035 | EMC urządzeń multimedialnych - wymagania dotyczące odporności | |
| EN 55032 | EMC urządzeń multimedialnych - wymagania dotyczące emisji | |
| EN 50131-1 | 4 | Systemy alarmowe - wymagania systemowe |
| EN 50121-4 ed.4 | Zastosowania kolejowe - EMC Emisja i odporność urządzeń sygnalizacyjnych i komunikacyjnych | |
| EN 62368-1 | Wymagania dotyczące bezpieczeństwa sprzętu informatycznego | |
| EN IEC 63000 | Ocena produktów elektrycznych i elektronicznych pod kątem ROHS | |
| EN 61000-4-2 | 8 kV | Wylot powietrza |
| EN 61000-4-2 | 4 kV | Wyładowanie kontaktowe |
| EN 61000-4-3 | 10 V/m | Wypromieniowane pole RF |
| EN 61000-4-4 | 2 kV | Bursty |
| EN 61000-4-5 | 2 kV | Impulsy uderzeniowe |
| EN 61000-4-8 | 30 A/m | Pole magnetyczne |
| EN 61000-4-11 | Krótkotrwałe spadki i przerwy w zasilaniu | |
| Standardy i protokoły | |
|---|---|
| IEEE 802.3i | 10BASE-T 10 Mbit/s (1,25 MB/s) po skrętce IEEE 802.3u dla 100BaseT(X) i 100BaseFX |
| EEE 802.3u | 100BASE-TX, 100BASE-T4, 100BASE-FX Fast Ethernet z prędkością 100 Mbit/s (12,5 MB/s) z autonegocjacją |
| IEEE 802.3ab | 1000BASE-T Gbit/s Ethernet po skrętce z prędkością 1 Gbit/s (125 MB/s) |
| IEEE 802.3z | 1000BASE-X Gbit/s ethernet przez światłowód z prędkością 1 Gbit/s (125 MB/s) |
| IEEE 802.3ac | Maksymalny rozmiar ramki 1522 bajty (dozwolony znacznik 802.1Q) |
| IEEE 802.3x | Kontrola przepływu |
| IEEE 802.1p | Klasa usługi |
| IEEE 802.1X | Kontrola dostępu do sieci oparta na portach (PNAC) |
| IEEE 802.1q | Oznaczanie VLAN |
| Modbus TCP/RTU | Master / Slave |
| SNMP v2c/v3 | Proste protokoły zarządzania siecią |
| IGMP v1/v2 | Internetowe protokoły zarządzania grupami |
| SNTP | Prosty protokół czasu sieciowego |
| SMTP | Prosty protokół przesyłania poczty |
| RSTP | Protokół szybkiego drzewa rozpinającego |
| LAN-RING.v1, v2 | Topologia pierścienia z bardzo krótkim czasem rekonfiguracji wynoszącym maks. 30 ms |
| Zarządzanie | GUI SIMULandv4 - USB C / szyfrowane zarządzanie przez LAN |
Do pobrania
Noty aplikacyjne
Diagnostyka SFP
.pdf
Opcje odczytu danych z urządzeń Modbus podłączonych do przełącznika
.pdf
Galaxy C080 - ograniczona kompatybilność
.pdf
Zalecenia dla ASSET
.pdf
SIM4 bez internetu
.pdf
Podręcznik
Transmisja RS485 w sieci LAN-RING
.pdf
Przesyłanie wejść do wyjścia zdalnego
.pdf
Konfiguracja VLAN Metel
.pdf
Konfiguracja Modbus
.pdf
Konfiguracja 802.1X
.pdf
Konfiguracja sieci VLAN Cisco-Metel
.pdf
Certyfikaty
ISO27001
.pdf
ISO9001
.pdf
Trezortest - Alarm IO
.pdf
Trezortest - Linia szeregowa
.pdf
NBU - alarm wejścia/wyjścia
.pdf
NBU - linia szeregowa
.pdf
Pliki MIB
SIMULand.v4
Instrukcja instalacji
Instrukcja instalacji
.pdf
Zawartość pakietu
- Przełącznik
- Zestaw montażowy do montażu przełącznika na szynie DIN
- Zestaw montażowy do montażu przełącznika na płaskiej powierzchni
- Instrukcja instalacji
FAQ
Jak skonfigurować magistralę RS485 do komunikacji z HUB Pro?
Jednostka HUB Pro jest podłączona do magistrali RS485 urządzenia METEL (Switch, MiniLAN-4B2), które działa jako konwerter między magistralą RS485 a portem TCP/IP (serwer). Dodatkowe oprogramowanie (klient) komunikuje się następnie z HUB Pro za pośrednictwem tego portu.
Połączenie TCP jest nawiązywane przez klienta, pierwsza inicjalizacja musi pochodzić z jego strony. Połączenie jest następnie utrzymywane automatycznie.
Parametry HUB Pro RS485 (domyślne):
Szybkość transmisji 9600b/s
Bity danych 8
Bity stopu 1
Parzystość Brak
Przykładowa konfiguracja:
Jakie jest maksymalne zalecane obciążenie portów optycznych 20G/2G/200M?
Zalecane obciążenie linii wynosi 75% całkowitej przepustowości danych.
Czy LAN-RING może być również używany jako system magistrali?
Tak, oczywiście, ta opcja jest dostępna dla systemu LAN-RING. Tylko w tym przypadku zalecamy wyłączenie funkcji dzwonienia w konfiguracji przełącznika (None) lub przełączenie LAN-RING na Rapid Spanning Tree Protocol (RSTP-M).
Czy funkcja PoE jest dostępna w ustawieniach domyślnych przełącznika?
Funkcja PoE jest fabrycznie ustawiona jako "wyłączona". Dlatego poszczególne porty, do których podłączone są kamery lub urządzenia obsługujące PoE, muszą być włączone w konfiguracji. Jeśli PoE nie uruchamia się nawet po aktywacji, przełącznik umożliwia włączenie funkcji Ignore Detect.
Przedłużanie UTP/FTP do ponad 100 m?
Jeśli odległość między kamerą a switchem jest większa niż 100 m, stosujemy rozwiązanie LAN-EXT. Jest to urządzenie, które może powtarzać trasę łącza, nawet kilka razy pod rząd.
Jak radzić sobie z zawieszaniem się kamery PoE (IP Watchdog)
Irytujące jest wspinanie się na słup i ponowne uruchamianie kamery lub przejechanie 100 km, gdy kamera zawiesza się. Z tego powodu dodaliśmy do przełączników funkcję IP Watchdog, która monitoruje adres kamery i automatycznie restartuje PoE w przypadku utraty komunikacji.
IP Watchdog służy nie tylko do ponownego uruchomienia PoE, ale może również monitorować dowolny adres IP, a w przypadku awarii adresu IP może przełączyć dowolny styk w sieci LAN-RING lub wyzwolić inne skonfigurowane zdarzenie.
Jak ustawić przekazywanie stanu wejścia do zdalnego przekaźnika?
ETH-BUS - adresy komunikacyjne
Na urządzeniu z przekaźnikiem ustawia się adres odbiorczy np. 239.192.168.1 (multicast), a na urządzeniu z wejściem ustawia się adres nadawczy 239.192.168.1.
W ten sposób informacje o stanie wejścia są przesyłane do urządzenia wyjściowego.
Utwórz zdarzenie na przełączniku z wejściem. Wyślij stan wejścia jako zdarzenie ETH pod ID#1.
Utwórz zdarzenie odbioru na przełączniku z przekaźnikiem. Odpowiedzią na zdarzenie ETH z ID#1 jest włączenie/wyłączenie przekaźnika.
Jak przywrócić przełącznik do ustawień fabrycznych?
Ze względów bezpieczeństwa na przełącznikach nie ma przycisku resetowania. Jeśli chcesz zresetować przełącznik do ustawień fabrycznych, będziesz potrzebować kabla USB C (B - starsze modele) i oprogramowania konfiguracyjnego SIMULand.v4.
Procedura
Kliknij USB w menu Conectivity, kliknij Reset (Factory Default) w poniższym oknie i zresetuj przełącznik do ustawień fabrycznych.
Uwaga: W przypadku systemu operacyjnego Windows 8.1 i wcześniejszych może być konieczne zainstalowanie sterownika USB.
Czy adres IP, maska i brama zmienią się po przywróceniu ustawień fabrycznych?
Tak. Przywrócenie ustawień fabrycznych USB spowoduje przywrócenie ustawień fabrycznych urządzenia.
Parametry domyślne
Adres IP - wydrukowany na etykiecie przełącznika
Maska - 255.0.0.0
Brama - 10.1.0.1
Czy gniazda SFP przełączników LAN-RING obsługują również moduły SFP ze złączami RJ45?
Tak, mają wsparcie.
Na przykład możemy polecić następujące testowane typy:
MIKROTIK S-RJ01
BEL SFP-1GBT-05
Moduły RJ45 SFP nie są obsługiwane w przełączniku 2G-2C.8S.0.0.F(G)-BOX na portach P1-P8.
Czy poziom ochrony przeciwprzepięciowej 150 A (8/20 µs) jest wystarczający do zastosowań zewnętrznych?
Aby odpowiedzieć na to pytanie, warto zapoznać się z normą EN62305-1 (Ochrona odgromowa, Część 1 - Zasady ogólne).
Przełączniki, podłączone okablowanie metalowe i sprzęt (kamery) powinny znajdować się w strefie LPZ0B, tj. w strefie chronionej odgromnikiem przed bezpośrednimi uderzeniami pioruna.
Tabela E.2 podaje oczekiwany prąd użytkowy dla LPL I-II (poziomy ochrony odgromowej) przy pośrednim uderzeniu pioruna do 100A (8/20µs) i dla LPL (III-IV) do 50A (8/20µs).
Norma zaleca jednak uwzględnienie ekranowania kabla magnetycznego w ochronie systemów elektronicznych.
Dlatego też, jeśli przełącznik będzie znajdował się w naszej stalowej obudowie OH65 i będzie poprowadzony przez wnętrze stalowego słupa lub stalowego ochronnika (wszystko pod ogranicznikiem i uziemione), 150A (8/20µs) jest wystarczającą ochroną.
Jeśli którykolwiek z powyższych środków ostrożności nie jest przestrzegany, należy użyć przełączników z zabezpieczeniem 1000A (8/20µs) na portach FE.
Najważniejszą rzeczą jest dołożenie wszelkich starań, aby zapobiec bezpośrednim uderzeniom pioruna, gdzie norma zakłada prąd do 2000A (10/350µs). Taki prąd stanowi poważny problem dla samych złączy RJ45. Z naszego doświadczenia wynika, że maksymalny poziom prądu, jaki mogą wytrzymać styki RJ45, wynosi 1-2 kA (8/20 µs).
Różne zachowanie protokołu RSTP
Zaobserwowałem różne zachowanie RSTP przełącznika w porównaniu do konkurencyjnego przełącznika w następującej sytuacji. W sieci znajdują się dwa przełączniki połączone ze sobą łączem światłowodowym. Filtrowanie ruchu wychodzącego jest włączone na jednym z tych urządzeń (Egress filtering: No unknown destination address). Jednak w tym momencie dostępny jest tylko jeden przełącznik, ponieważ łącze jest blokowane przez protokół RSTP. Jeśli jednak zastąpię niedostępny przełącznik konkurencyjnym urządzeniem o podobnej konfiguracji, oba przełączniki będą dostępne.
Filtrowanie wychodzące powoduje, że ramki BPDU są wysyłane tylko w jednym kierunku, ponieważ drugi kierunek jest filtrowany. Powoduje to, że pierwszy przełącznik wie o drugim, ale drugi nie wie o pierwszym. Warunek ten jest obsługiwany przez tak zwany "mechanizm rywalizacji". Mechanizm ten został włączony do standardu 802.1D-2004 i rozwiązuje problem, o którym wspomniałeś, blokując łącze, aby zapobiec pętlom. Nasza implementacja protokołu RSTP jest zgodna z tym standardem. Inni producenci mogą mieć inną implementację protokołu RSTP opartą na starszym standardzie, który nie zawierał "mechanizmu sporów".
Czy konwertery te mogą być również używane ze starszymi typami paneli sterowania DSC POWER?
Nie, nie mogą. W przypadku starszych typów paneli sterowania DSC POWER zalecamy użycie xDW-S-PDS, które są kompatybilne z panelem sterowania DSC POWER.
Czy możliwe jest wyłączenie portu przełącznika na podstawie danych wejściowych ze zdalnego urządzenia?
Tak, przełącznik umożliwia reagowanie na stan wejścia zdalnego urządzenia poprzez zamknięcie portu. PoE pozostaje aktywne, więc nie trzeba czekać na inicjalizację kamery po przywróceniu, jest ona dostępna natychmiast.
