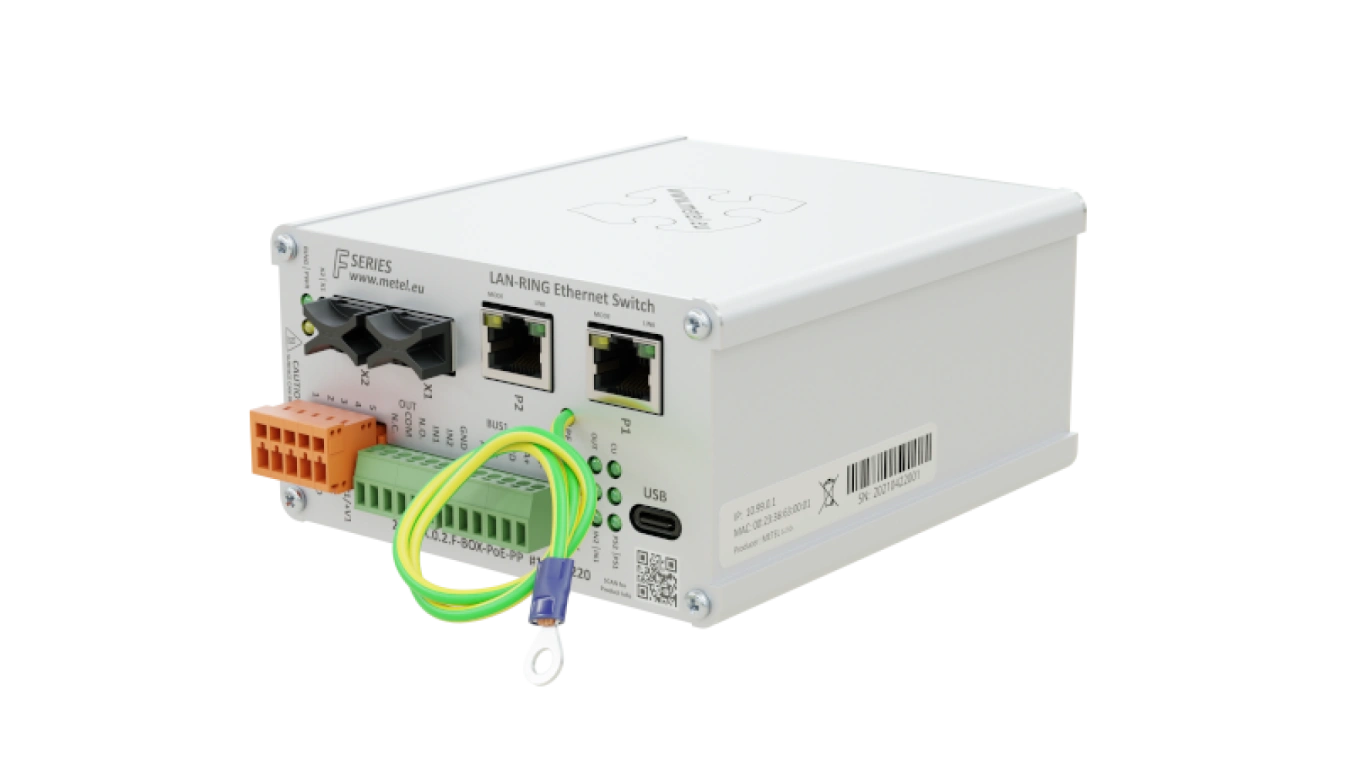

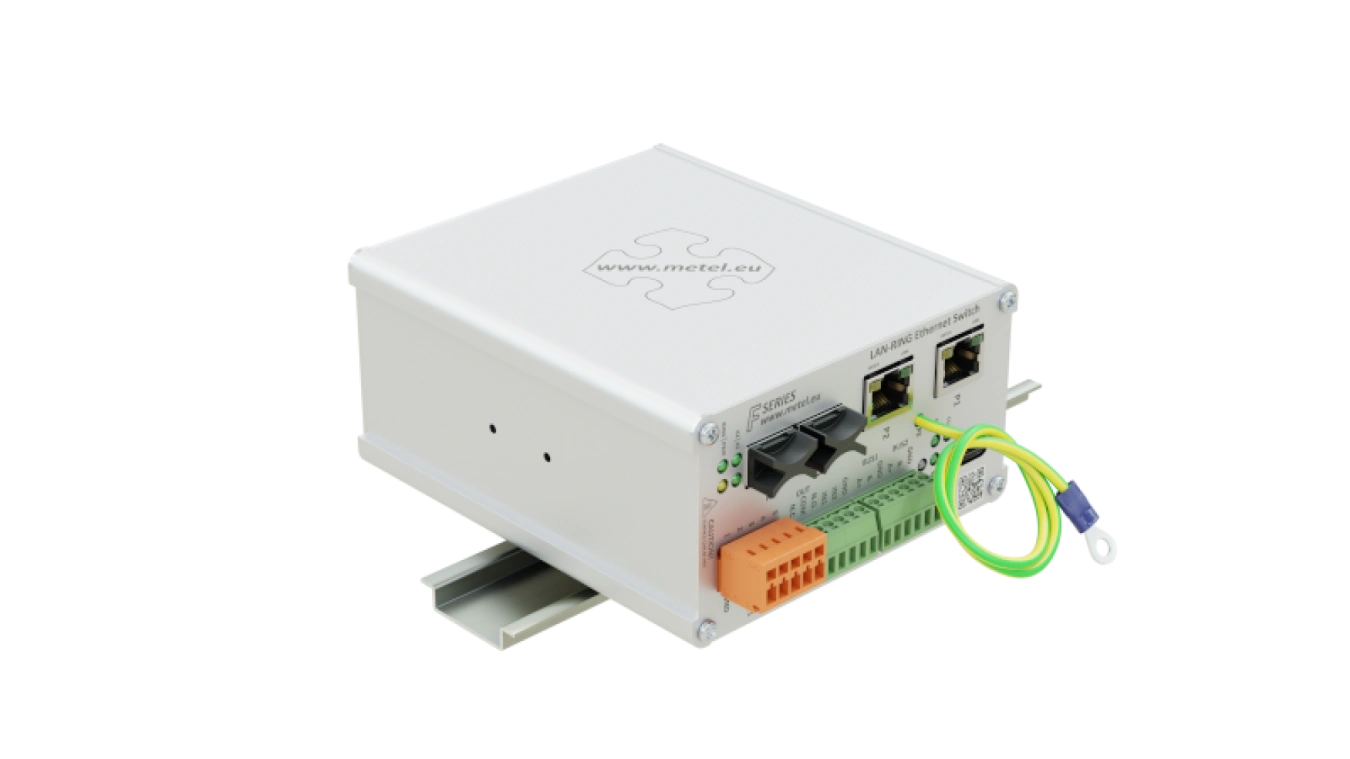

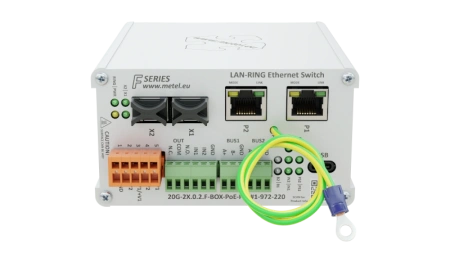

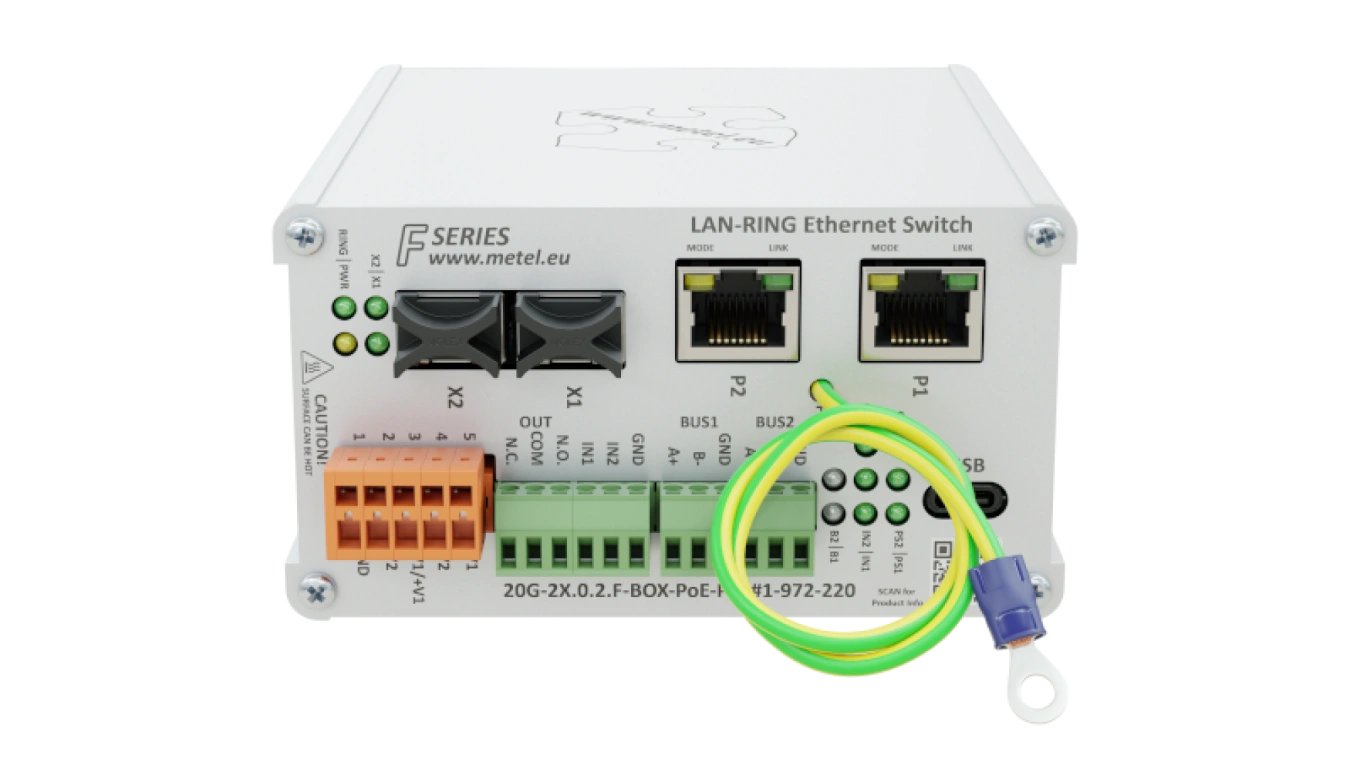

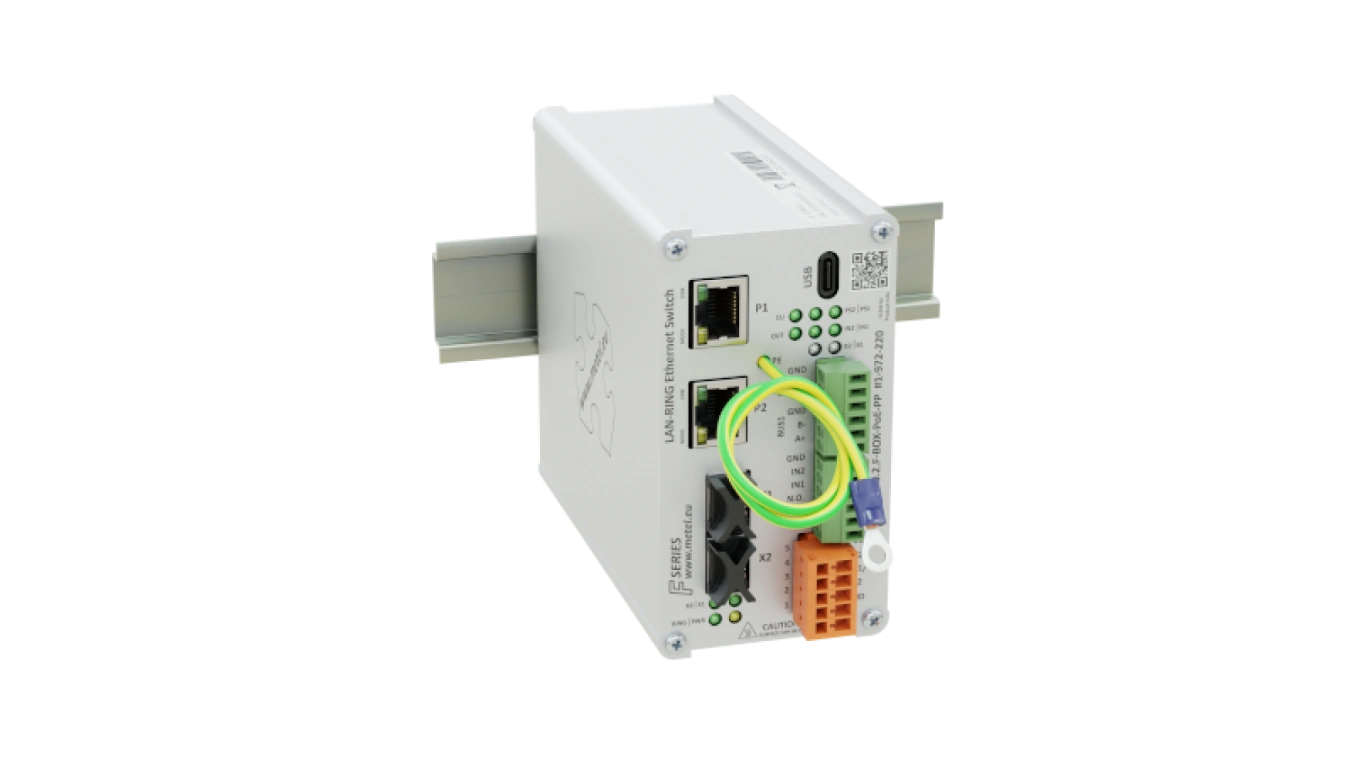

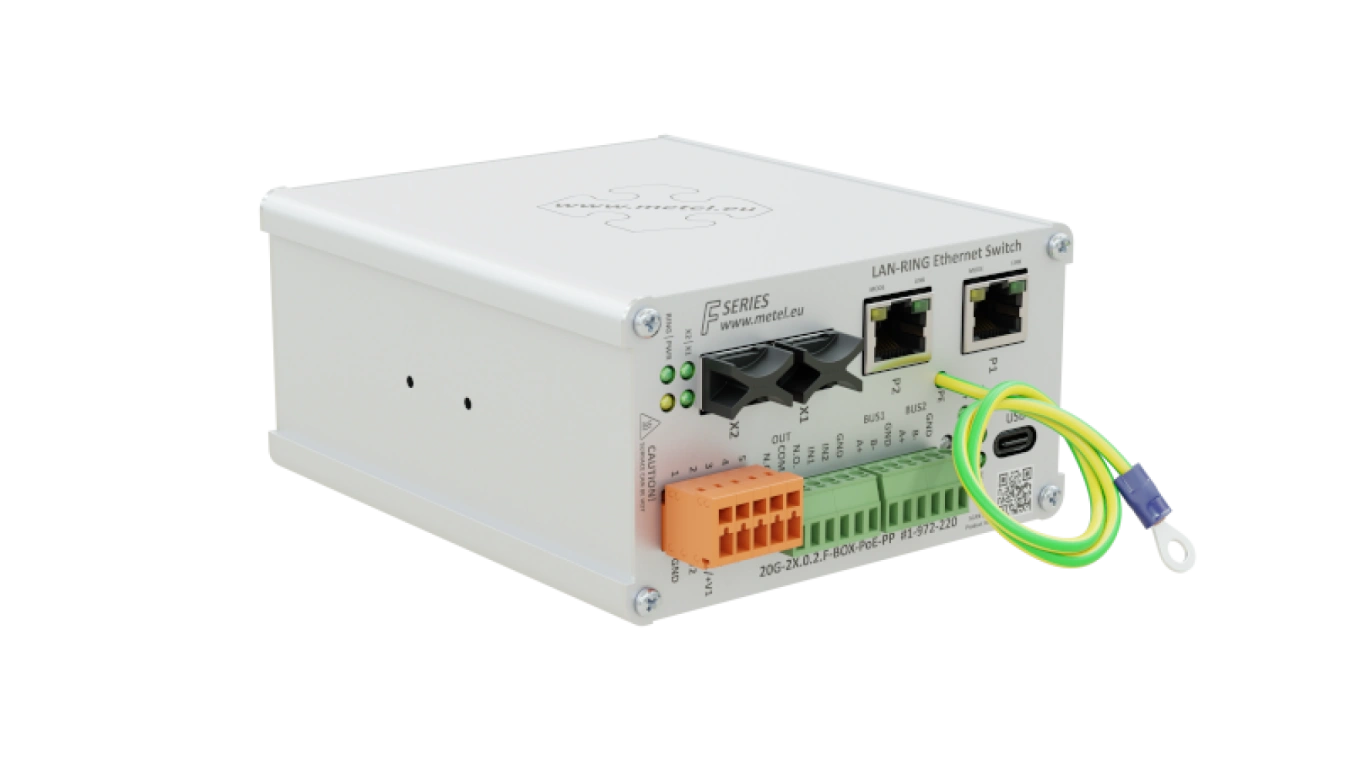

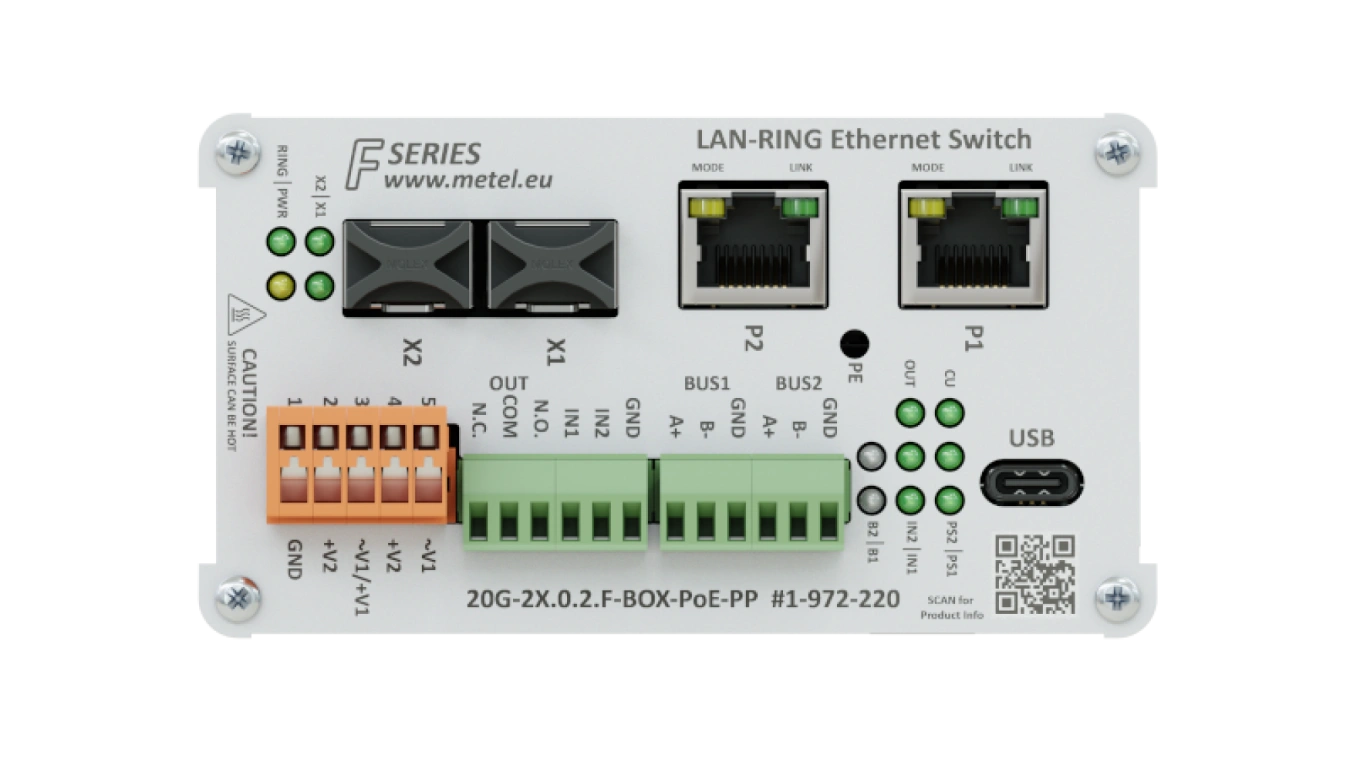

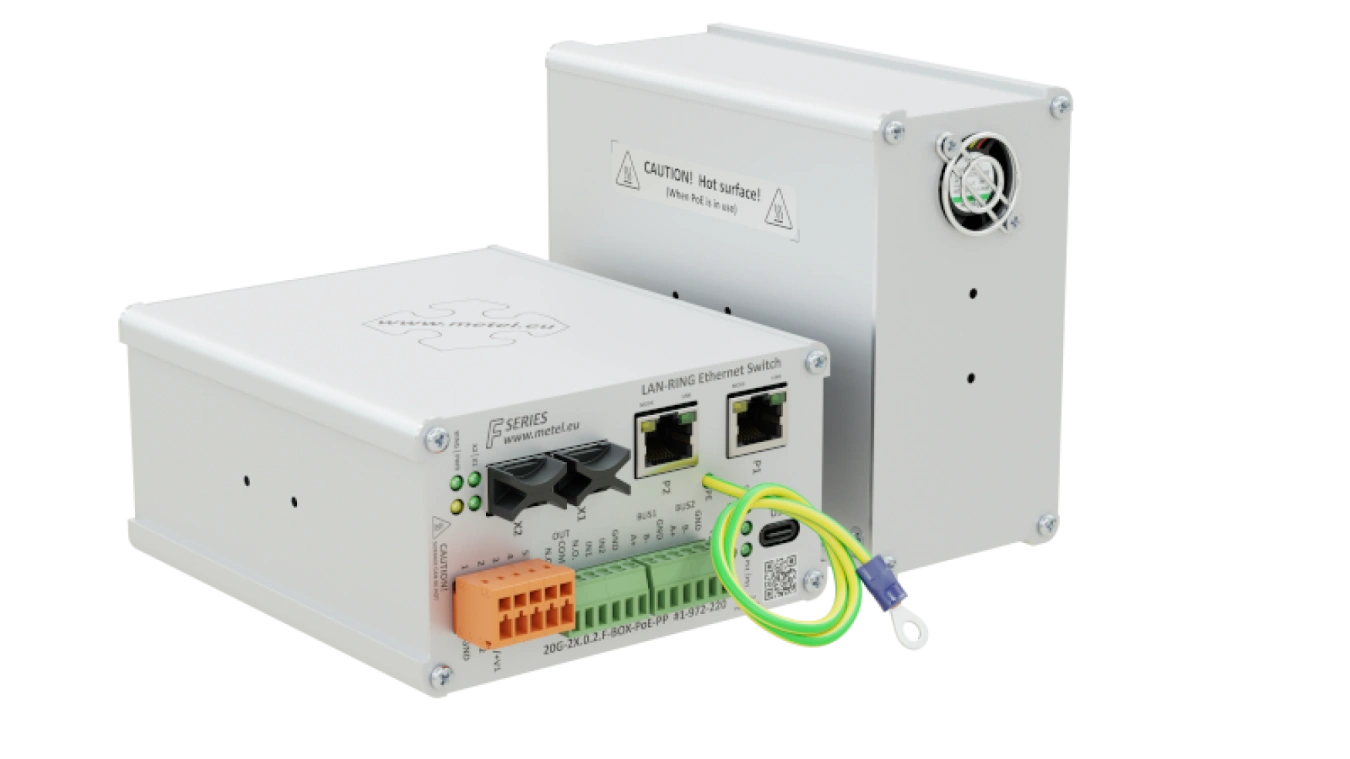

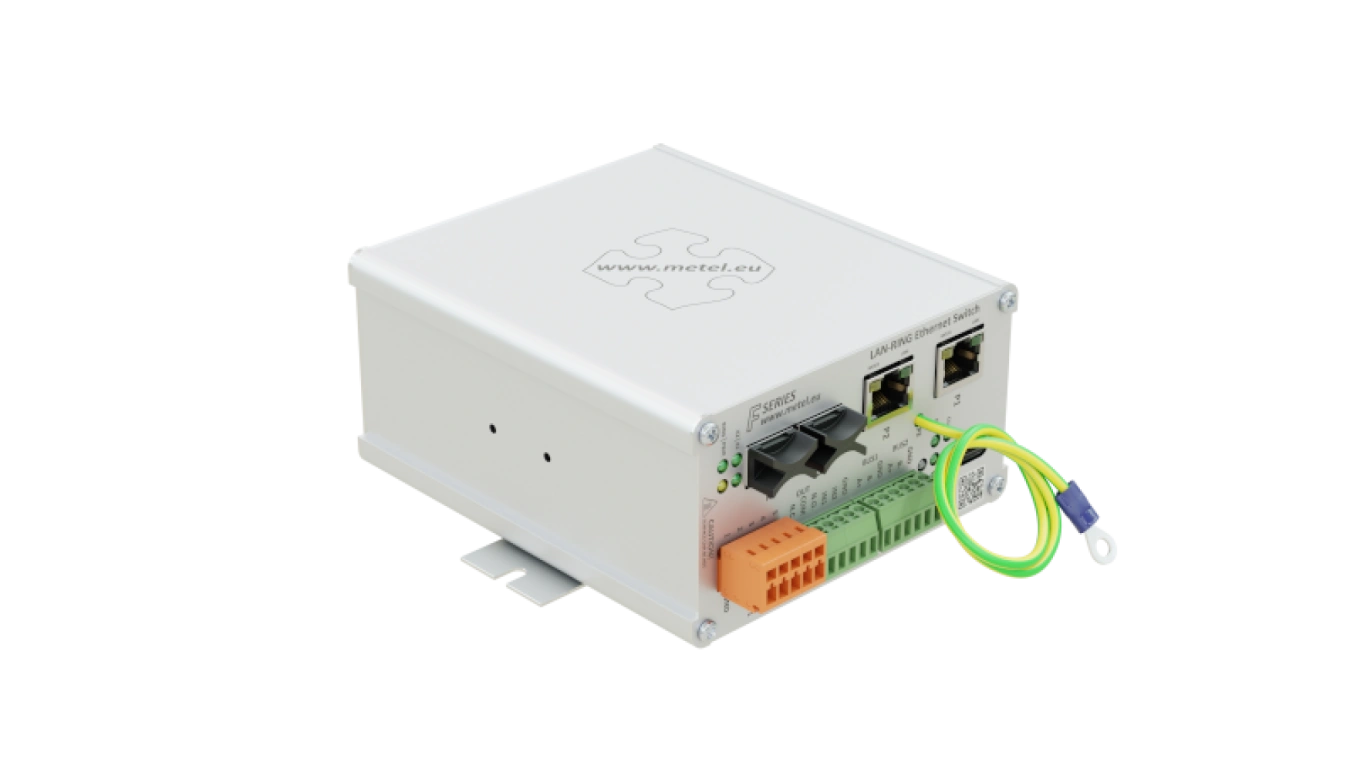

20G-2X.0.2.F

SNMPv3 (lettura e scrittura)
Nome utente:"master
Algoritmo di autenticazione: SHA1
Password di autenticazione:"mastermaster"
Algoritmo privato: AES128
Password privata:"mastermaster"

SNMPv3 (solo lettura)
Nome utente:"user"
Algoritmo di autenticazione: SHA1
Password di autenticazione:"useruser"
Algoritmo privato: AES128
Password privata:"useruser"

SNMPv2c (lettura e scrittura)
Comunità:"write" (scrivere)

SNMPv2c (solo lettura)
Comunità:"lettura"

Per motivi di sicurezza, gli interruttori non dispongono di un pulsante di reset. Per ripristinare le impostazioni di fabbrica dello switch, è necessario un cavo USB C (B - modelli precedenti) e il software di configurazione SIMULand.v4.

Procedura

Fare clic su USB nel menu Conectivity, fare clic su Reset (Factory Default) nella finestra seguente e ripristinare le impostazioni di fabbrica dello switch.

Nota: per i sistemi operativi Windows 8.1 e precedenti, potrebbe essere necessario installare il driver USB.

Sì. Un reset di fabbrica USB ripristina le impostazioni di fabbrica del dispositivo.

Parametri predefiniti
Indirizzo IP - stampato sull'etichetta dello switch
Maschera - 255.0.0.0
Gateway - 10.1.0.1

In Simuland.v4, che contiene sempre l'ultimo firmware disponibile per lo switch.

Dopo l'aggiornamento, lo switch sarà impostato sulle impostazioni predefinite, ad eccezione di IP, maschera, gateway e anello.

Non proprio. Dopo l'aggiornamento dello switch, solo le impostazioni, IP, maschera, gateway e anello saranno conservate. Il resto della configurazione sarà predefinito.

I parametri meccanici ed elettrici dei moduli SFP e degli slot sono definiti nell'MSA (Multi-Source Agreement). Ciò garantisce la compatibilità reciproca tra i produttori di moduli SFP e gli slot SFP degli elementi di rete. Il modulo SFP include una EEPROM. In essa sono memorizzate informazioni sul tipo di modulo, sulla velocità supportata, sul tipo di interfaccia ottica, ecc. Gli standard più diffusi in ambito informatico sono gli standard 100BASE-LX e 1000BASE-LX (connettori LC) con comunicazione a 2 fibre. Ciò ha probabilmente portato al fatto che alcuni switch commerciali non supportano i più moderni standard 100BASE-BX e 1000BASE-BX a fibra singola. In particolare, ciò si riferisce al byte 6 dell'EEPROM (Ethernet Compliance Codes). Per questi motivi, tutti i moduli BX-1000-...SFP hanno il bit 1 (1000BASE-LX) impostato nel Byte 6 e i moduli BX-1000-...SFP hanno il bit 4 (100BASE-LX) impostato nel Byte 6. I moduli sono quindi facilmente riconoscibili anche se non supportano gli standard 100BASE-BX e 1000BASE-BX. I moduli vengono quindi facilmente rilevati anche da uno switch che non implementa il supporto 100/1000BASE-BX.

Per i moduli contrasmissione datibidirezionalesu un'unicafibra (wave multiplex), è necessario collegare correttamente i moduli otticitra loro. Ciòsignifica che,ad esempio, nei moduli WDMMETEL,il modulocontrassegnato conW4può essere interconnesso solo con il modulocontrassegnato conW5. Non è possibile collegare W4 con W4 o W5 con W5.

BX-100(0)-20-Wx-L
Lunghezze d'ondaW4: TX:1310 / RX:1550 nm
Lunghezze d'ondaW5: TX:1550 / RX:1310 nm

BX-10G-20-Wx
Lunghezze d'ondaW4: TX:1270 / RX:1330 nm
Lunghezze d'onda W5: TX:1330 / RX:1270 nm

SÌ, sesiutilizza il protocollo LAN-RING. In termini di protocollo LAN-RING, la porta con l'indiceinferiore è laportadi trasmissionee quella con l'indicesuperioreè la porta diricezione.Pertanto,è necessario seguirelaregola secondo cui l'ottica sarà collegata dalla porta di indiceinferiorealla porta di indicesuperiore.Pertanto,intutti gliswitchdi un anello, imoduli SFPdevonoessereinseritiallo stessomodo, ad esempio un SFP con iltag W4 all'estremitàsarà inserito nello slot G1e unSFP con iltag W5 sarà inserito nello slot G2.

NO, sesidisabilita il protocollo LAN-RING o siutilizza il protocollo RSTP. Inquestocaso,non importa come vengono inseriti gli SFP.

Sì, sono supportati.

Ad esempio, possiamo consigliare i seguenti tipi testati:
MICROTIK S-RJ01
BEL SFP-1GBT-05

I moduli SFP RJ45 non sono supportati nello switch 2G-2C.8S.0.0.F(G)-BOX sulle porte P1-P8.

‌

Gli switch abilitati a SNMPv3 hanno i metodi SHA1 e AES128 abilitati per impostazione predefinita. È possibile passare a SHA512 e AES256c nella configurazione.

L'unità HUB Pro è collegata al bus RS485 del dispositivo METEL (Switch, MiniLAN-4B2), che funge da convertitore tra il bus RS485 e la porta TCP/IP (server). Il software aggiuntivo (client) comunica quindi con l'HUB Pro attraverso questa porta.

La connessione TCP viene stabilita dal client e la prima inizializzazione deve provenire da quest'ultimo. La connessione viene poi mantenuta automaticamente.

Parametri HUB Pro RS485 (predefiniti):
Baud rate 9600b/s
Bit di dati 8
Bit di stop 1
Parità Nessuna

Esempio di configurazione:

‌

Il carico di linea consigliato è pari al 75% della velocità totale di trasmissione dei dati.

‌

‌

Sì, naturalmente questa opzione è disponibile per il sistema LAN-RING. Solo in questo caso, si consiglia di disabilitare la funzione di ringing nella configurazione dello switch (None) o di passare LAN-RING al Rapid Spanning Tree Protocol (RSTP-M).

‌

La funzione PoE è impostata in fabbrica su "disable". Pertanto, le singole porte a cui sono collegate telecamere o dispositivi abilitati PoE devono essere abilitate nella configurazione. Se il PoE non si avvia nemmeno dopo l'attivazione, lo switch consente di abilitare la funzione Ignore Detect.

Se la distanza tra la telecamera e lo switch è superiore a 100 m, si utilizza una soluzione LAN-EXT. Si tratta di un dispositivo in grado di ripetere il percorso del collegamento, anche più volte di seguito.

Estensori LAN

È fastidioso doversi arrampicare su un palo e riavviare la telecamera o guidare per 100 km quando la telecamera si blocca. Per questo motivo, abbiamo aggiunto agli switch una funzione IP Watchdog che monitora l'indirizzo della telecamera e riavvia automaticamente il PoE in caso di perdita della comunicazione.

IP Watchdog non serve solo a riavviare il PoE, ma può anche monitorare qualsiasi indirizzo IP e, in caso di errore dell'indirizzo IP, può commutare qualsiasi contatto nella rete LAN-RING o attivare qualsiasi altro evento configurato.

ETH-BUS - Indirizzi di comunicazione

Sul dispositivo con relè si imposta l'indirizzo di ricezione, ad esempio 239.192.168.1 (multicast) e sul dispositivo con ingresso si imposta l'indirizzo di invio 239.192.168.1.

In questo modo, le informazioni sullo stato dell'ingresso vengono trasmesse al dispositivo di uscita.

Creare un evento sullo switch con ingresso. Inviare lo stato di ingresso come evento ETH con ID#1.

Creare un evento di ricezione sullo switch con un relè. La risposta all'evento ETH con ID#1 è l'attivazione/disattivazione del relè.

Ho osservato un comportamento RSTP diverso del vostro switch rispetto a quello di uno switch concorrente nella situazione seguente. Nella rete ci sono due switch collegati tra loro da un link in fibra ottica. Il filtraggio in uscita è abilitato su uno di questi dispositivi (filtraggio in uscita: nessun indirizzo di destinazione sconosciuto). Tuttavia, solo uno switch è disponibile in questo momento perché il collegamento è bloccato dal protocollo RSTP. Tuttavia, se sostituisco lo switch non disponibile con un dispositivo concorrente con una configurazione simile, entrambi gli switch sono disponibili.

Il filtraggio in uscita fa sì che i frame BPDU vengano inviati solo in una direzione perché l'altra direzione è filtrata. Questo fa sì che il primo switch sappia del secondo, ma che il secondo non sappia del primo. Questa condizione è gestita dal cosiddetto "meccanismo di contesa". Questo meccanismo è stato incorporato nello standard 802.1D-2004 e risolve il problema citato bloccando il collegamento per evitare loop. La nostra implementazione del protocollo RSTP è conforme a questo standard. Altri fornitori potrebbero avere un'implementazione diversa del protocollo RSTP, basata su uno standard più vecchio che non include un "meccanismo di contesa".

Sì, lo switch consente di rispondere allo stato di ingresso di un dispositivo remoto mediante lo spegnimento dei dati della porta. Il PoE rimane attivo, quindi non è necessario attendere l'inizializzazione della telecamera al momento del ripristino, ma è immediatamente disponibile.

Il numero di bus di dati trasmessi è limitato solo dal numero di punti di connessione fisici. I bus sono separati tra loro dall'indirizzamento interno degli switch. Ogni switch ha i cosiddetti indirizzi di ricezione e trasmissione attraverso i quali comunica con gli altri switch. La configurazione di questi indirizzi è a discrezione dell'utente. In generale, il numero di bus non è limitato, basta fare attenzione al tempo di risposta, che nel sistema LAN-RING è di 3,6 ms, e alla congestione dei bus. Se è necessario trasportare più bus in una posizione con uno switch, i convertitori miniLAN-4B2 sono progettati per espandere il numero di bus.

‌
