Interfaccia RS485 certificata secondo la norma EN 50131-1

Il contesto della soluzione

Le strutture ad alta sicurezza come centrali elettriche, centri dati, edifici governativi o strutture militari richiedono un'affidabilità senza compromessi. In questi casi, l'operatore si occupa tipicamente della costruzione di una moderna rete IP per i sistemi di videosorveglianza, ma deve anche garantire una trasmissione dei dati senza errori per i sistemi di sicurezza (PZTS) come Honeywell Galaxy o Asset. Tradizionalmente, questi sistemi comunicano tramite bus RS485, il che, nei locali di grandi dimensioni, comporta solitamente la posa di centinaia di metri di cavi metallici separati.

Descrizione della soluzione

Utilizzando gli switch industriali L2 LAN-RING, abbiamo eliminato la necessità di un cablaggio parallelo in questo scenario. La nostra soluzione consente di trasmettere i protocolli dei sistemi Galaxy e Asset direttamente sulla stessa fibra ottica utilizzata per il normale traffico dati e video.

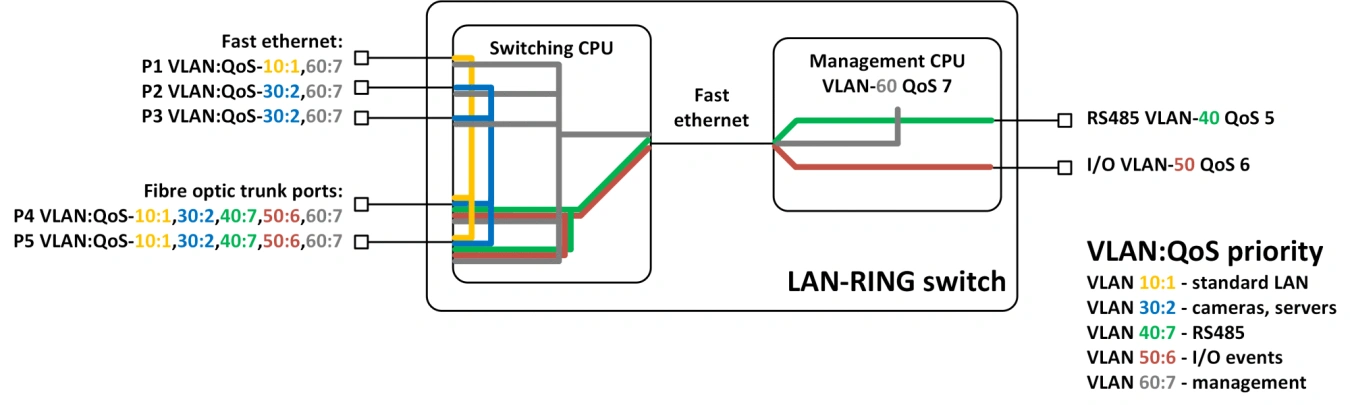

I dati del bus RS485 vengono "avvolti" all'interno dello switch e trasmessi insieme al traffico IP. Le porte RS485 integrate negli switch LAN-RING sono completamente ottimizzate per le tempistiche e le comunicazioni specifiche di questi particolari sistemi di sicurezza.

• Separazione VLAN.

• Priorità (QoS).

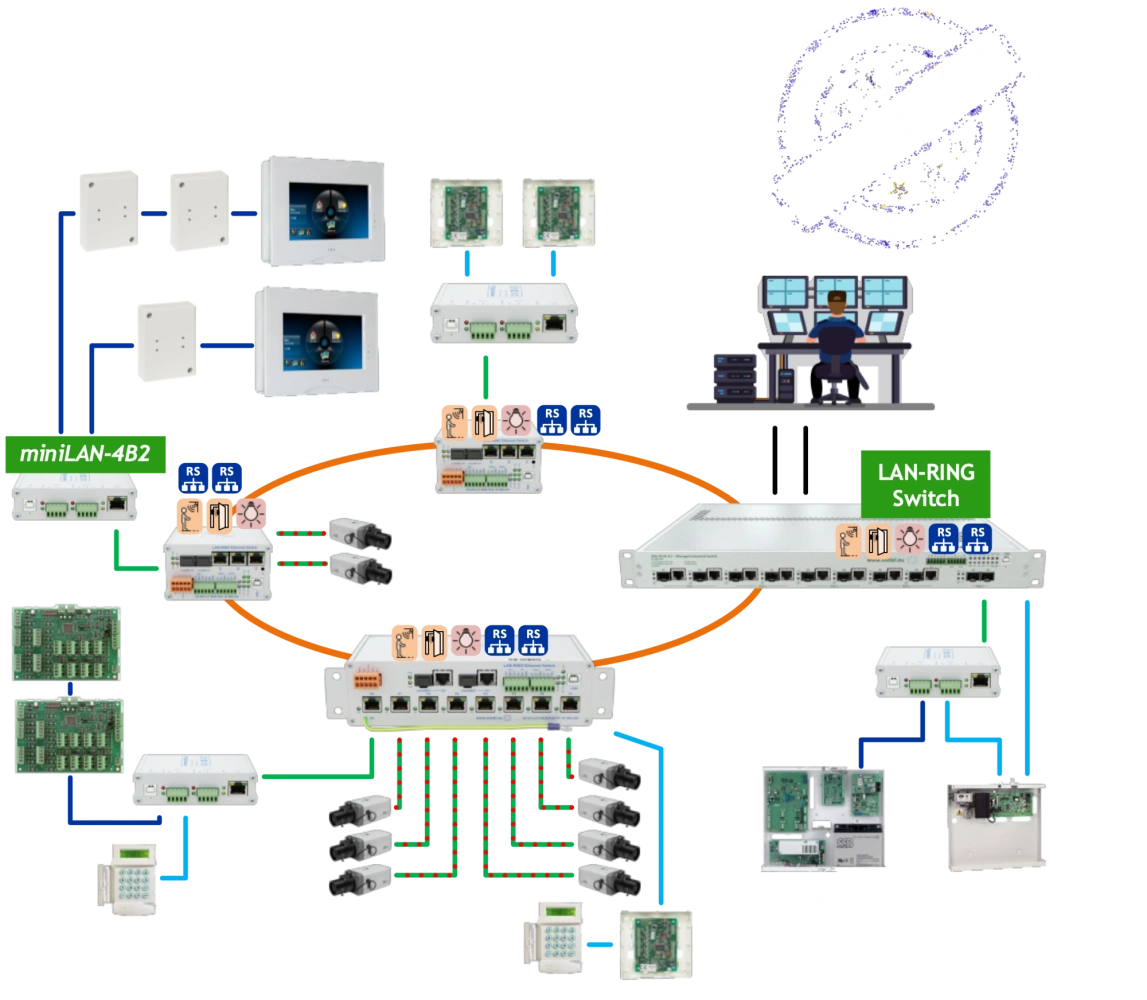

Schema di cablaggio tipico di LAN-RING

Principali vantaggi per le infrastrutture critiche

1. Riduzione dei costi e dei rischi: Non è necessario costruire e mantenere percorsi metallici separati per la RS485. Tutte le comunicazioni passano su fibre ottiche resistenti e immuni da interferenze elettromagnetiche e sovratensioni.

2. Sicurezza certificata: l'intera soluzione soddisfa i severi requisiti della norma EN 50131-1 livelli 3 e 4. Questa conformità è confermata ogni tre anni da un laboratorio di prova indipendente, uno standard necessario per le infrastrutture critiche.

3. Diagnostica approfondita: a differenza dei tradizionali bus "cablati", questa soluzione consente di monitorare dettagliatamente lo stato di ciascun collegamento dati in tempo reale, riducendo i tempi di risposta della manutenzione.

Conclusione

Utilizzando gli switch LAN-RING con porte RS485, le strutture di alta sicurezza ottengono un'infrastruttura altamente efficiente. I sistemi Galaxy e Asset sono completamente integrati in un moderno ambiente IP senza sacrificare la sicurezza o la certificazione, rendendo questa soluzione un leader nel settore delle comunicazioni industriali.

Certificazione

Per garantire la piena conformità ai requisiti dei sistemi nelle infrastrutture critiche, i dispositivi sono stati selezionati per soddisfare gli standard di sicurezza più rigorosi. I seguenti modelli sono completamente certificati secondo la norma EN 50131-1 (livelli 3 e 4), garantendo la loro affidabilità nell'integrazione con i sistemi Galaxy e Asset.

Nella tabella seguente è riportata una panoramica degli elementi certificati che consentono una trasmissione sicura dei dati:

• Switch industriali LAN-RING con porte RS485 integrate.

• Convertitori da seriale a fibra ottica (miniLAN) che forniscono la conversione da RS485 a LAN.

• Convertitori ottici (TDW e RDW) per le dorsali in fibra ottica estese all'interno del sito.

Limitazioni funzionali

• Si raccomanda di collegare un massimo di 30 switch negli anelli ottici.
• Quando vengono collegati a un sistema LAN-RING, tutti i lettori C080 su un bus devono essere collegati in un unico punto (a un unico switch).
• Gli switch dispongono di 2 porte RS485 indipendenti. Per i bus Galaxy/Asset è possibile utilizzare solo una porta alla volta. Ciò è dovuto agli elevati requisiti di bassa latenza di questi sistemi. Se è necessario convertire 2 o più bus in LAN in un unico punto, utilizzare i moduli miniLAN-4B2.

Configurazione consigliata

• VLAN - È necessario assegnare una VLAN separata per il bus RS485.
• QoS - Ai dati del bus RS485 deve essere assegnata una priorità elevata.

• Installazione in custodie antimanomissione
• Alimentazione di backup
• Monitoraggio di tutte le connessioni dati tramite SNMPv3
