xDW-S-4C-BOX
- Kompatybilność ze wszystkimi systemami RS485 do 1Mbps
- Modulacja cyfrowa
- 1x złącze optyczne SC/PC (CWDM)
- 2x RS485 lub 1x RS422 do 1Mbps
- 1x wejście cyfrowe
- 1x przekaźnik NO
- 1x przekaźnik LOCK NO/NC
- Certyfikat EN 50131-1 z PZTS Asset, Galaxy Dimension, MB-Secure
- Ochrona przeciwprzepięciowa
- Temperatura pracy od -40°C do +70°C
Cyfrowe konwertery optyczne xDW-S-4C mają uniwersalne zastosowanie do rozszerzania magistrali RS485/422 przez światłowody jednomodowe lub wielomodowe. Ponadto umożliwiają one transmisję pojedynczego styku cyfrowego przez ten sam światłowód w obu kierunkach.
Urządzenia zostały opracowane i wyprodukowane w UE i spełniają wymagania NDAA.
Modele

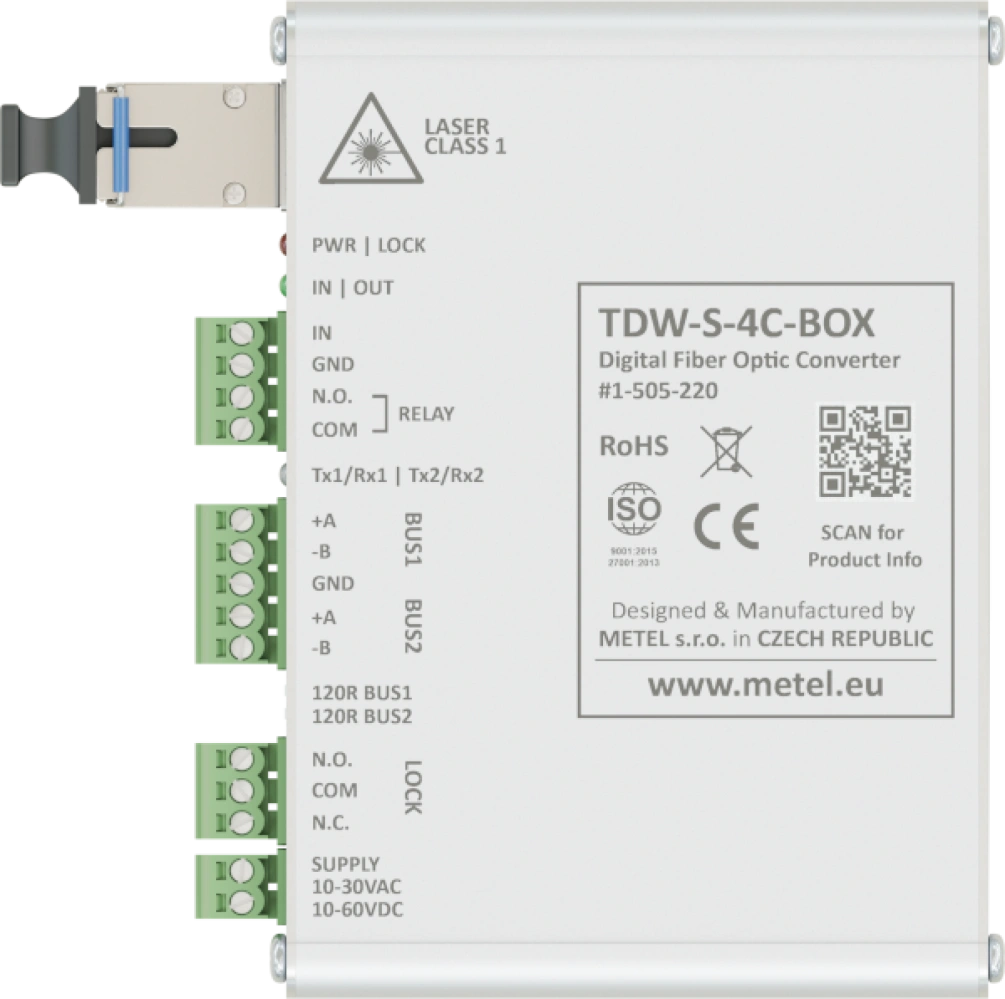

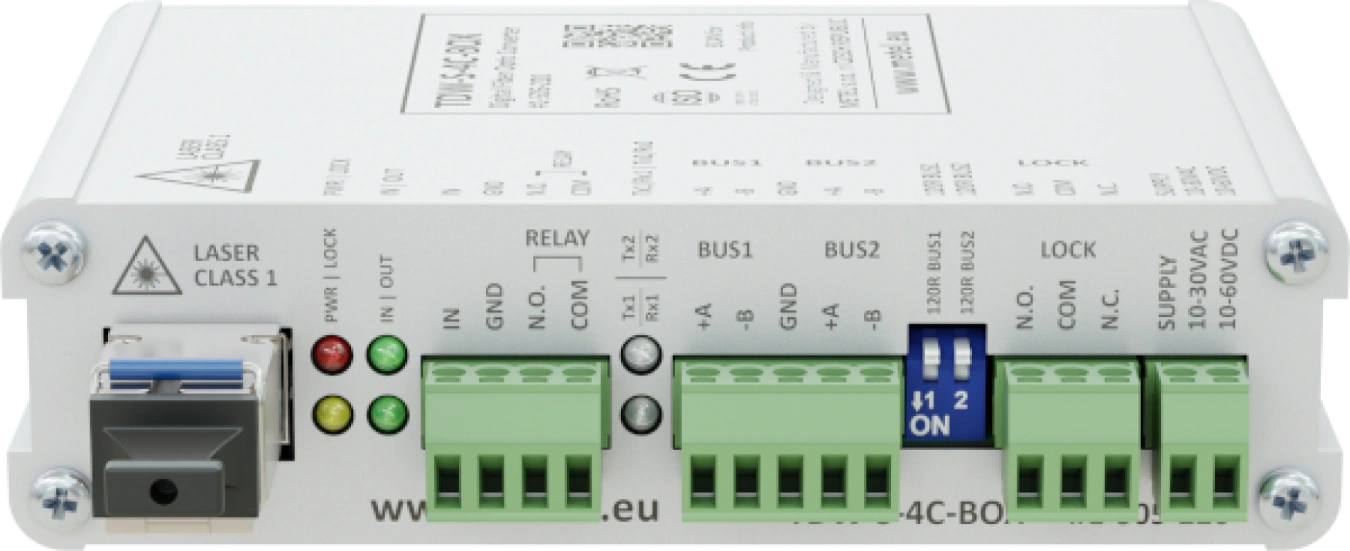

TDW-S-4C-BOX
Przemysłowy transoptor cyfrowy - magistrala 2xRS485 lub 1xRS422, 1x styk dwukierunkowy i 1x przekaźnik LOCK do wykrywania przerwania światłowodu, awarii urządzenia przeciwnego i awarii zasilania.
Kod zamówienia: 1-505-220
Dostępność: Produkcja na pełną skalę

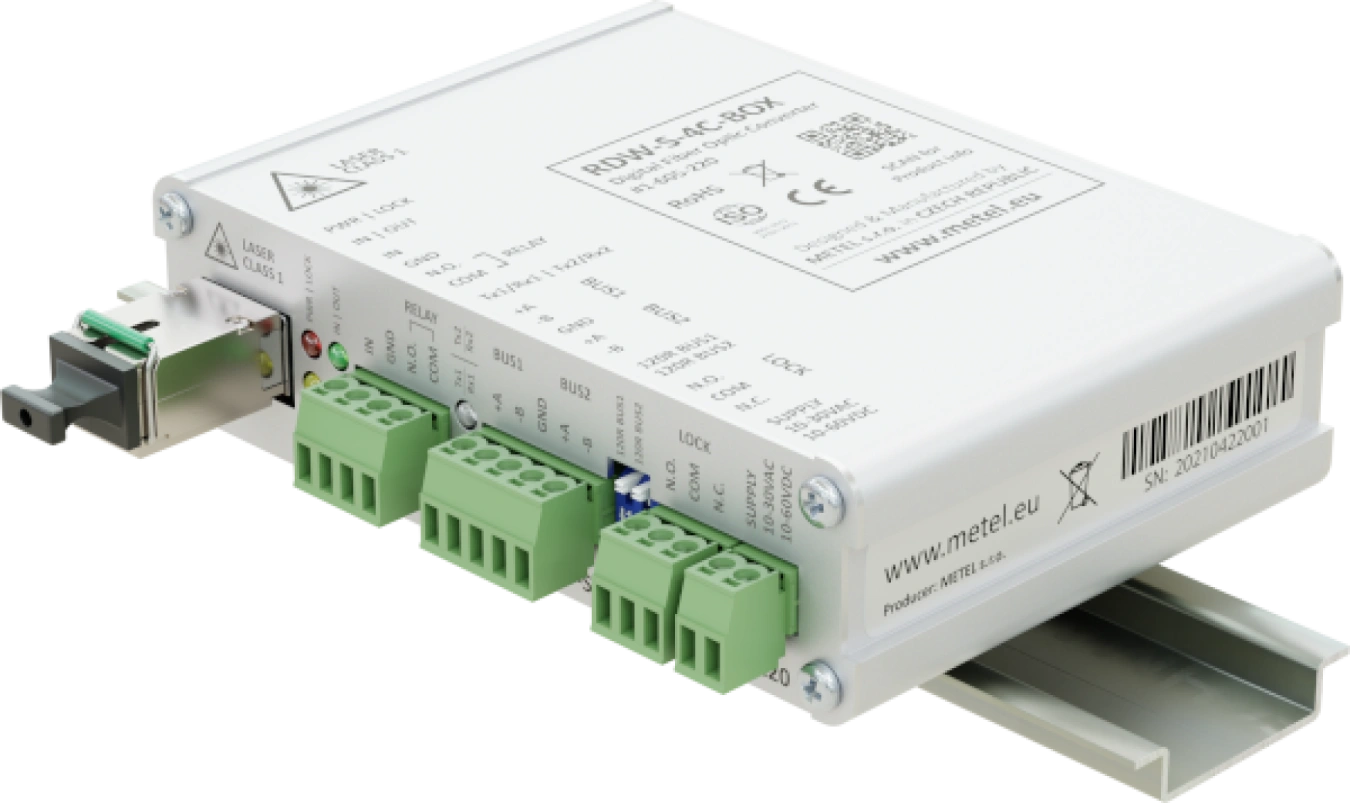

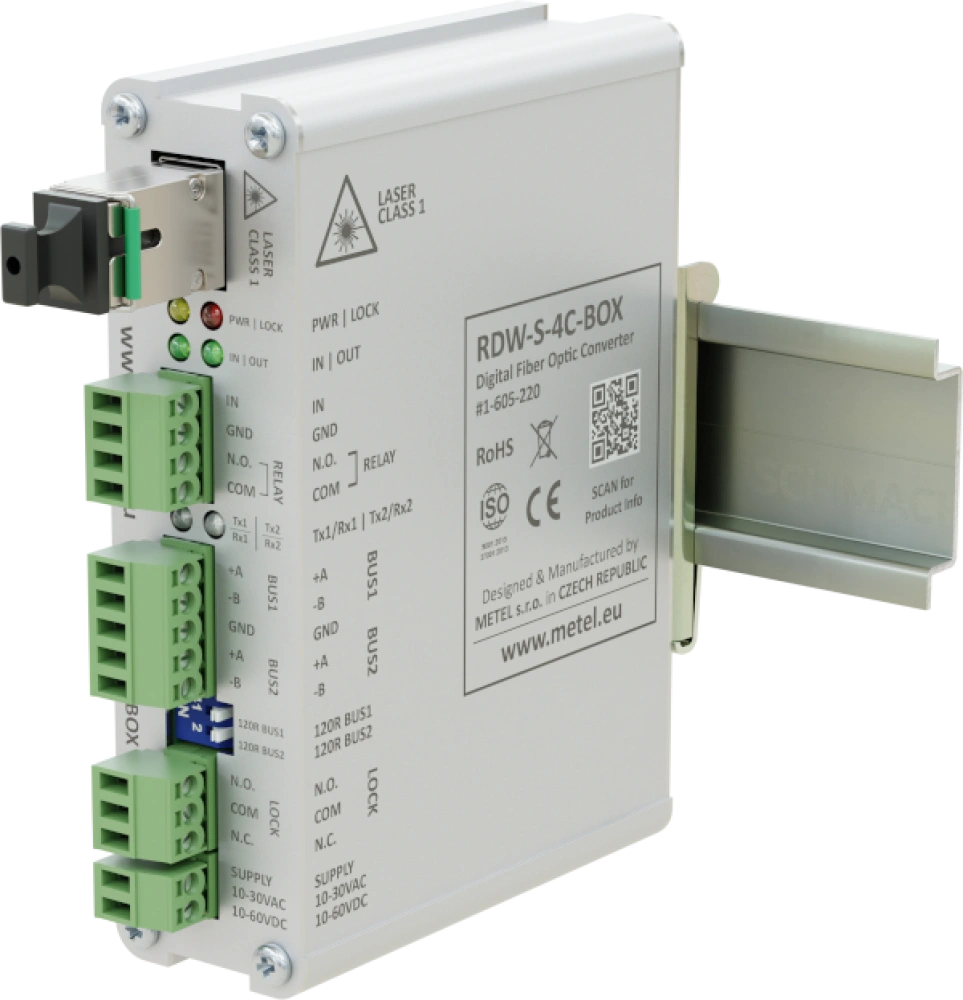

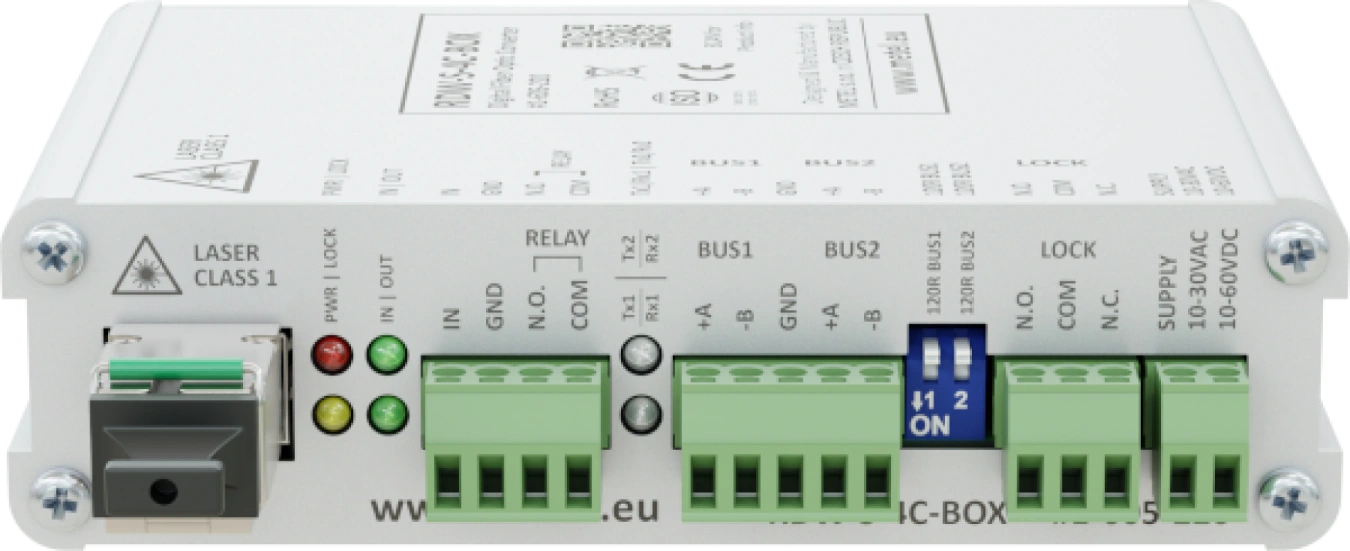

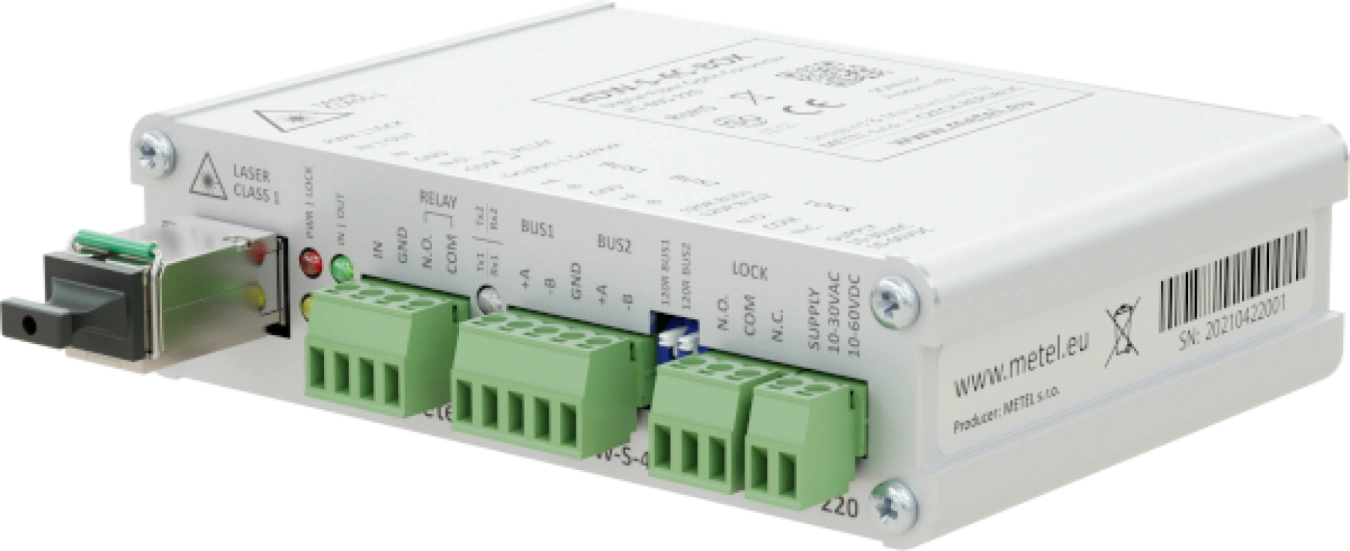

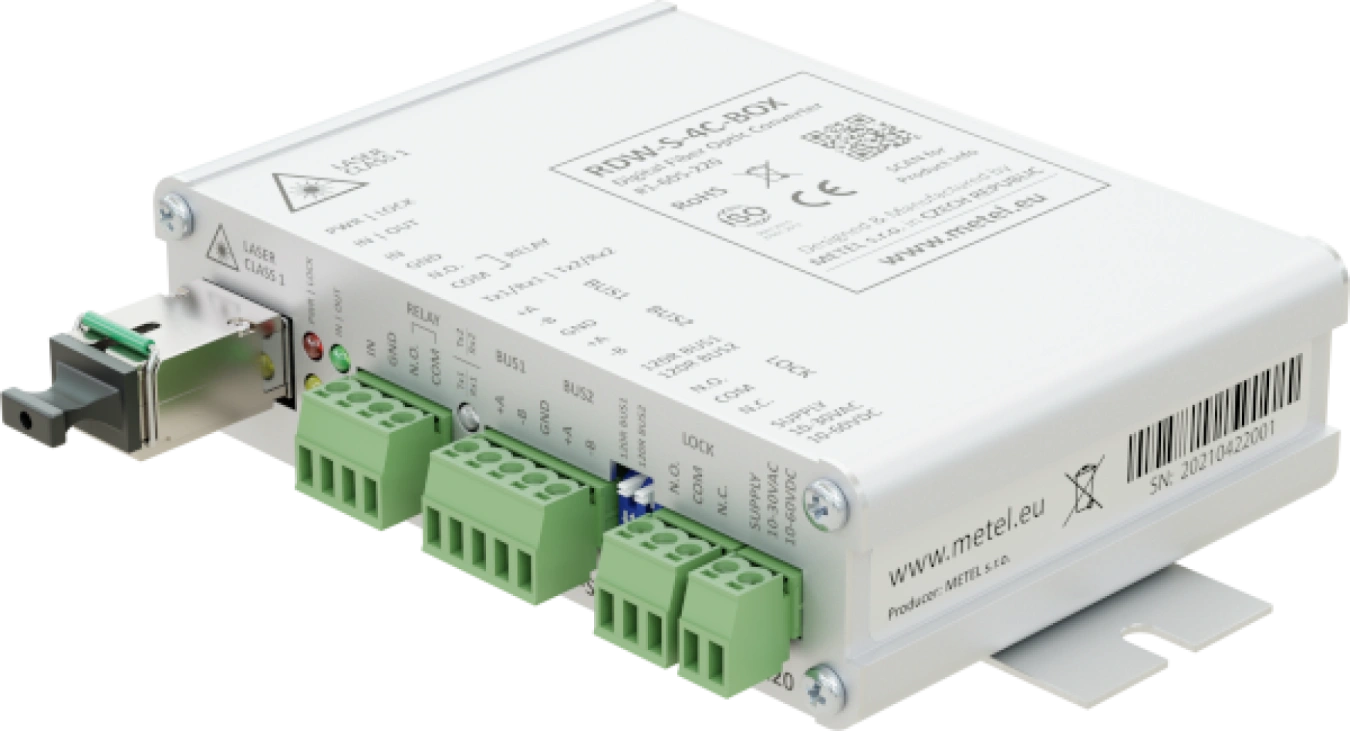

RDW-S-4C-BOX
Przemysłowy transoptor cyfrowy - magistrala 2xRS485 lub 1xRS422, 1x styk dwukierunkowy i 1x przekaźnik LOCK do wykrywania przerwania światłowodu, awarii urządzenia przeciwnego i awarii zasilania.
Kod zamówienia: 1-605-220
Dostępność: Produkcja na pełną skalę
Specyfikacje
Parametry techniczne
| RS485 | |
|---|---|
| Liczyć | 2 |
| Prędkość | maks. 1 Mb/s |
| Ochrona przeciwprzepięciowa | Fala 600 W 10/1000 μs |
| PORT OPTYCZNY | |
|---|---|
| Wydajność optyczna | -14 - -8 / -10 - 0 dBm (SM / MM) |
| Wrażliwość | -31 dBm |
| Złącze | SC/PC |
| MM 50/125 μm | 6 km |
| MM 62,5/125 μm | 4 km |
| SM 9/125 μm | 20 km |
| PRZEKAŹNIK BLOKADY | |
|---|---|
| Liczyć | 1 |
| Maks. Obciążenie | 125 VAC / 0,5 A lub 60 VDC / 0,3 A |
| Rodzaj kontaktu | Przełączanie |
| WYJŚCIE PRZEKAŹNIKA | |
|---|---|
| Liczyć | 1 |
| Maks. Obciążenie | 125 VAC / 0,5 A lub 60 VDC / 0,3 A |
| Rodzaj kontaktu | NIE |
| (dwukierunkowy transfer 1:1 stanu DI do WYJŚCIA RELAY) | |
| DI przełączony = zaciski N.O. i COM przełączone | |
| DI otwarty = zaciski N.O. i COM otwarte | |
| Konwerter bez zasilania = zaciski N.O. i COM otwarte | |
| WEJŚCIE CYFROWE | |
|---|---|
| Liczyć | 1 |
| Tryb cyfrowy | NC / NO |
| MOC | |
|---|---|
| Zakres napięcia wejściowego | 10 - 30 V / 10 - 60 V DC |
| Zużycie energii | Maks. 1.5 W |
| Ochrona przeciwprzepięciowa | Fala 600 W 10/1000 μs |
| ŚRODOWISKO | |
|---|---|
| Temperatura pracy | -40...+70 °C |
| Temperatura przechowywania | -40...+70 °C |
| Wilgotność | Maks. 95 % |
| MECHANIKA | |
|---|---|
| Waga | 0,22 kg |
| Wymiary - wys./szer./gł. | 30 x 110 x 92 mm |
Standardy i protokoły, EMC i bezpieczeństwo
| EMC i bezpieczeństwo | ||
|---|---|---|
| EN 55032 | EMC urządzeń multimedialnych - wymagania dotyczące emisji | |
| EN 55035 | EMC urządzeń multimedialnych - wymagania dotyczące odporności | |
| EN 62368-1 | Wymagania dotyczące bezpieczeństwa sprzętu informatycznego | |
| EN IEC 63000 | Ocena produktów elektrycznych i elektronicznych pod kątem ROHS | |
| EN 50130-4 ed. 2 | Systemy alarmowe - Część 4: Kompatybilność elektromagnetyczna | |
| EN 50131-1 | 4 | Systemy alarmowe - wymagania systemowe |
| EN 50131-3 | 4 | Systemy alarmowe - panele sterowania |
| EN 61000-4-2 | 4 kV | Wyładowanie kontaktowe |
| EN 61000-4-2 | 4 kV | Wylot powietrza |
| EN 61000-4-3 | 10 V/m | Wypromieniowane pole RF |
| EN 61000-4-4 | 500 V | Bursty |
| EN 61000-4-5 | 500 V | Impulsy uderzeniowe |
| EN 61000-4-8 | 30 A/m | Pole magnetyczne |
| EN 61000-6-2 | Odporność - środowisko przemysłowe | |
| Standardy i protokoły | |
|---|---|
| Modbus | RTU |
| RS485 | Kompatybilność ze wszystkimi magistralami RS485 do 1 Mb/s |
Do pobrania
RDW-S-4C-BOX
Noty aplikacyjne
Zalecenia dla ASSET
.pdf
Karta katalogowa
xDW-S-4C-BOX
.pdf
Instrukcja instalacji
Instrukcja instalacji xDW
.pdf
Zawartość pakietu
- Konwerter z modułem SFP
- Zestaw montażowy na szynę DIN
- Zestaw montażowy do montażu na płaskiej powierzchni
FAQ
Czy konwertery xDW-S-4C są kompatybilne z magistralą ESSERNET?
Tak, są. Przetestowaliśmy kompatybilność z panelami sterowania ESSER IQ8000 C/M EPS.
Czy konwertery xDW-S-4C są kompatybilne z magistralą RS485 central JABLOTRON JA-106?
Tak, są. Przetestowaliśmy kompatybilność w marcu 2019 r. na panelu sterowania JA-106KR-3G.
Czy konwertery te mogą być również używane ze starszymi typami paneli sterowania DSC POWER?
Nie, nie mogą. W przypadku starszych typów paneli sterowania DSC POWER zalecamy użycie xDW-S-PDS, które są kompatybilne z panelem sterowania DSC POWER.
