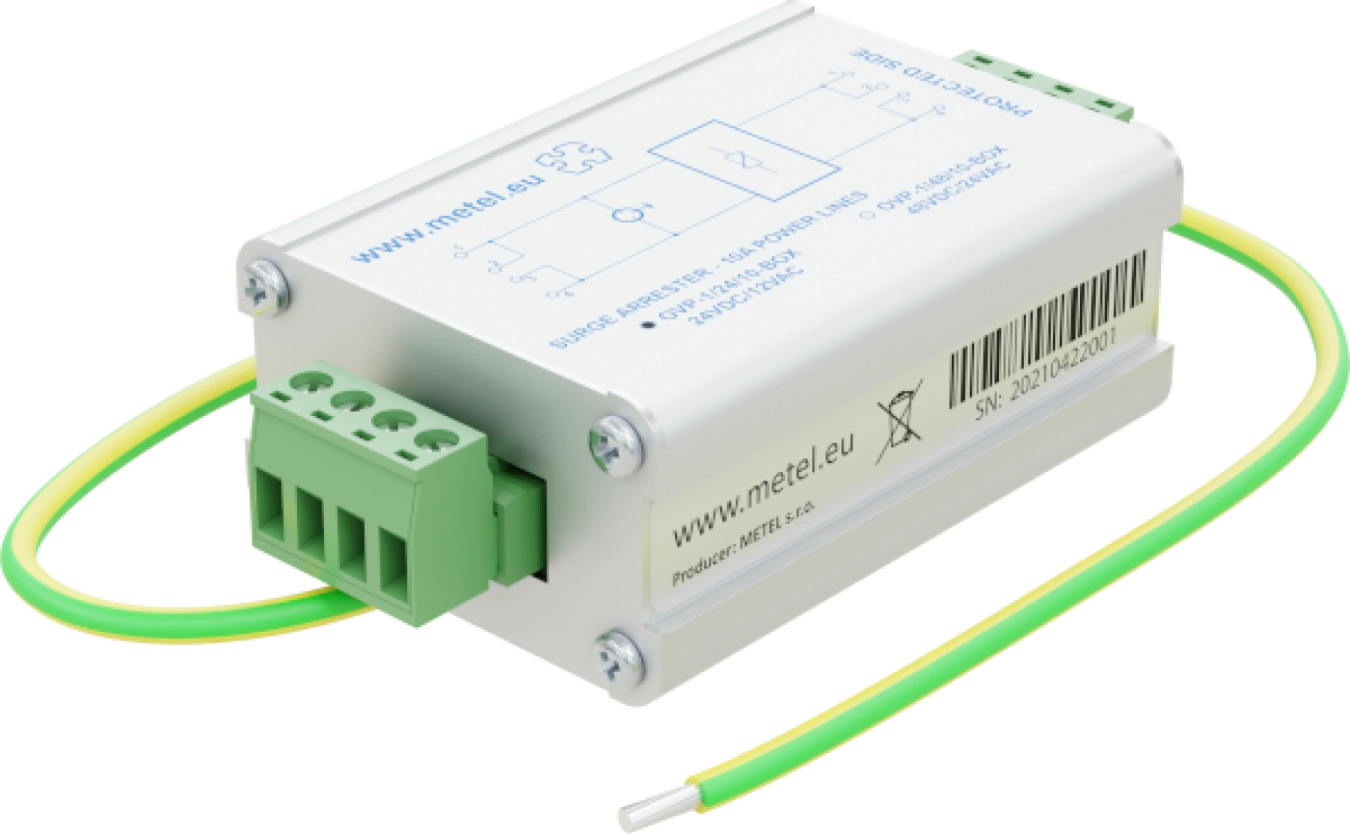

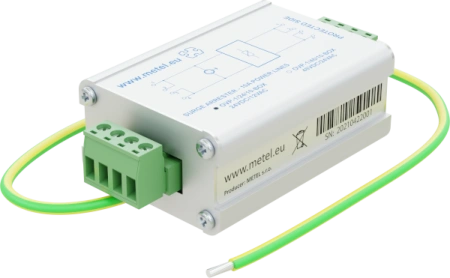

OVP-1(2)
Dwustopniowe ochronniki przeciwprzepięciowe OVP są optymalnym rozwiązaniem do ochrony zasilania wrażliwego sprzętu elektronicznego 12, 24 i 48 V.
Urządzenia zostały opracowane i wyprodukowane w UE i są zgodne z wymogami NDAA.
Modele
OVP-1/12/1-BOX
zabezpieczenie przeciwprzepięciowe dla zasilania 1x 12VDC/1A lub 6VAC/1A, konstrukcja dwustopniowa, galwanicznie izolowany zacisk PE, szybki montaż
Kod zamówienia: 4-401-119
Dostępność: Produkcja na pełną skalę
OVP-2/24/1-BOX
dwukanałowe zabezpieczenie przeciwprzepięciowe, zasilanie 2x 24VDC/1A lub 24VAC/1A, konstrukcja dwustopniowa, galwanicznie izolowany zacisk PE, szybka instalacja
Kod zamówienia: 4-401-123
Dostępność: Produkcja na pełną skalę
OVP-2/12/1-BOX
dwukanałowy zasilacz przeciwprzepięciowy 2x 12VDC/1A lub 6VAC/1A, dwustopniowa konstrukcja, galwanicznie izolowany zacisk PE, szybka instalacja
Kod zamówienia: 4-401-122
Dostępność: Produkcja na pełną skalę
OVP-1/24/1-BOX
zabezpieczenie przeciwprzepięciowe dla zasilania 1x 24VDC/1A lub 24VAC/1A, konstrukcja dwustopniowa, galwanicznie izolowany zacisk PE, szybki montaż
Kod zamówienia: 4-401-120
Dostępność: Produkcja na pełną skalę
OVP-1/48/1-BOX
Zabezpieczenie przeciwprzepięciowe 1x 48VDC/1A lub 24VAC/1A, konstrukcja dwustopniowa, galwanicznie izolowany zacisk PE, szybki montaż.
Kod zamówienia: 4-401-121
Dostępność: Niedostępne
OVP-1/24/10-BOX
zabezpieczenie przeciwprzepięciowe dla zasilania 1x 24VDC lub 24VAC/10A, konstrukcja dwustopniowa, galwanicznie izolowany zacisk PE, szybki montaż
Kod zamówienia: 4-401-126
Dostępność: Produkcja na pełną skalę
OVP-1/12/3-BOX
zabezpieczenie przeciwprzepięciowe dla zasilania 1x 12VDC/3A lub 6VAC/3A, konstrukcja dwustopniowa, galwanicznie izolowany zacisk PE, szybki montaż
Kod zamówienia: 4-401-131
Dostępność: Produkcja na pełną skalę
OVP-1/48/10-BOX
zabezpieczenie przeciwprzepięciowe dla zasilania 1x 48VDC/10A, konstrukcja dwustopniowa, galwanicznie izolowany zacisk PE, szybki montaż
Kod zamówienia: 4-401-127
Dostępność: Produkcja na pełną skalę
OVP-1/24/3-BOX
zabezpieczenie przeciwprzepięciowe dla zasilania 1x 24VDC/3A lub 12VAC/3A, konstrukcja dwustopniowa, galwanicznie izolowany zacisk PE, szybki montaż
Kod zamówienia: 4-401-132
Dostępność: Produkcja na pełną skalę
Specyfikacje
Parametry techniczne
| LICZBA I TYPY CHRONIONYCH LINII | |
|---|---|
| Liczba chronionych par | 1 (OVP-1/x/x), 2 (OVP-2/x/x) |
| Zabezpieczone linie 12VDC/1A lub 6VAC/1A | OVP-x/12/1-BOX |
| Zabezpieczone linie 24VDC/1A lub 24VAC/1A | OVP-x/24/1-BOX |
| Linie chronione 1x 12VDC/3A lub 6VAC/3A | OVP-1/12/3-BOX |
| Linie chronione 1x 24VDC/3A lub 12VAC/3A | OVP-1/24/3-BOX |
| Linie chronione 1x 24VDC/10A lub 24VAC/10A | OVP-1/24/10-BOX |
| Chronione linie 1x 48VDC/10A | OVP-1/48/10-BOX |
| PARAMETRY LINII ENERGETYCZNYCH | |
|---|---|
| Nominalne napięcie robocze (x/12/x) | 12 VDC |
| Nominalne napięcie robocze (x/24/x) | 24 VDC |
| Nominalne napięcie robocze (x/48/x) | 48 VDC |
| Maksymalne napięcie robocze DC (x/12/1 a 1/12/3) | 15 V |
| Maksymalne napięcie robocze DC (x/24/1 a 1/24/3) | 42 V |
| Maksymalne napięcie robocze DC (x/48/1) | 59 V |
| Maksymalne napięcie robocze DC (x/24/10) | 45 V |
| Maksymalne napięcie robocze DC (x/48/10) | 65 V |
| Maksymalne napięcie robocze AC (x/12/1 a 1/12/3) | 10 V |
| Maksymalne napięcie robocze AC (x/24/1 a 1/24/3) | 29 V |
| Maksymalne napięcie robocze AC (x/48/1) | 41 V |
| Maksymalne napięcie robocze AC (x/24/10) | 31 V |
| Maksymalne napięcie robocze AC (x/48/10) | 45 V |
| Nominalny prąd roboczy (x/x/1) | 1 A |
| Nominalny prąd roboczy (x/x/3) | 3 A |
| Nominalny prąd roboczy (x/x/10) | 10 A |
| OCHRONA PRZECIWPRZEPIĘCIOWA LINIA - LINIA | |
|---|---|
| C2 nominalny prąd rozładowania In (8/20) | 1 kA |
| C2 maksymalny prąd rozładowania (8/20) | 2 kA |
| Poziom ochrony Up at In (x/12/1) | 22 V |
| Poziom ochrony Up at In (x/24/1) | 58 V |
| Poziom ochrony Up at In (x/48/1) | 78 V |
| Poziom ochrony w górę przy wejściu (1/12/3) | 30 V |
| Poziom ochrony Up at In (1/48/10) | 48 V |
| Poziom ochrony Up at In (x/24/10) | 155 V |
| Poziom ochrony Up at In (x/48/10) | 151 V |
| LINIA OCHRONY PRZECIWPRZEPIĘCIOWEJ - PE | |
|---|---|
| C2 nominalny prąd rozładowania In (8/20) | 1 kA |
| C2 maksymalny prąd rozładowania (8/20) | 2 kA |
| Poziom ochrony Up at In (x/x/1 a x/x/3) | 560 V |
| Poziom ochrony Up at In (x/24/10) | 462 V |
| Poziom ochrony Up at In (x/48/10) | 443 V |
| ŚRODOWISKO | |
|---|---|
| Temperatura pracy | -40...+70 °C |
| Temperatura przechowywania | -40...+70 °C |
| MECHANIKA | |
|---|---|
| Wymiary - wys./szer./gł. | 30 x 51,5 x 70 mm |
| Waga | 0,14 kg |
| Połączenie | dwuczęściowe bloki zacisków |
| Ołów PE | 2,5 mm2 |
| Żywotność | 100 000 godzin |
Standardy i protokoły, EMC i bezpieczeństwo
| EMC i bezpieczeństwo | ||
|---|---|---|
| EN 50130-4 ed. 2 | Systemy alarmowe - Część 4: Kompatybilność elektromagnetyczna | |
| EN 62368-1 | Wymagania dotyczące bezpieczeństwa sprzętu informatycznego | |
| EN 61643-21 | Ochronniki przeciwprzepięciowe w sieciach telekomunikacyjnych i sygnalizacyjnych | |
| EN IEC 63000 | Ocena produktów elektrycznych i elektronicznych pod kątem ROHS | |
Do pobrania
Instrukcja instalacji
Instrukcja instalacji OVP
.pdf
Zawartość pakietu
- Ochrona przeciwprzepięciowa

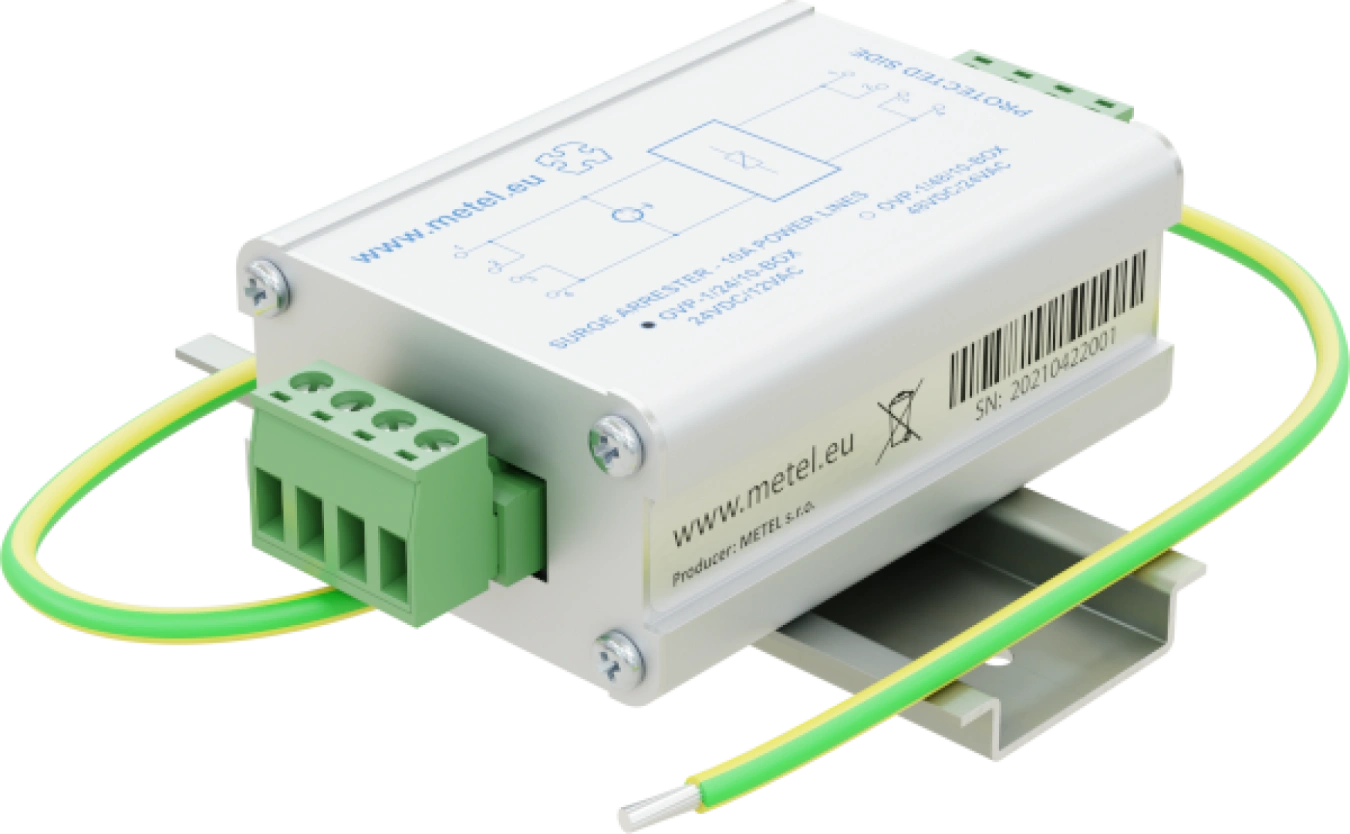

- Zestaw montażowy na szynę DIN

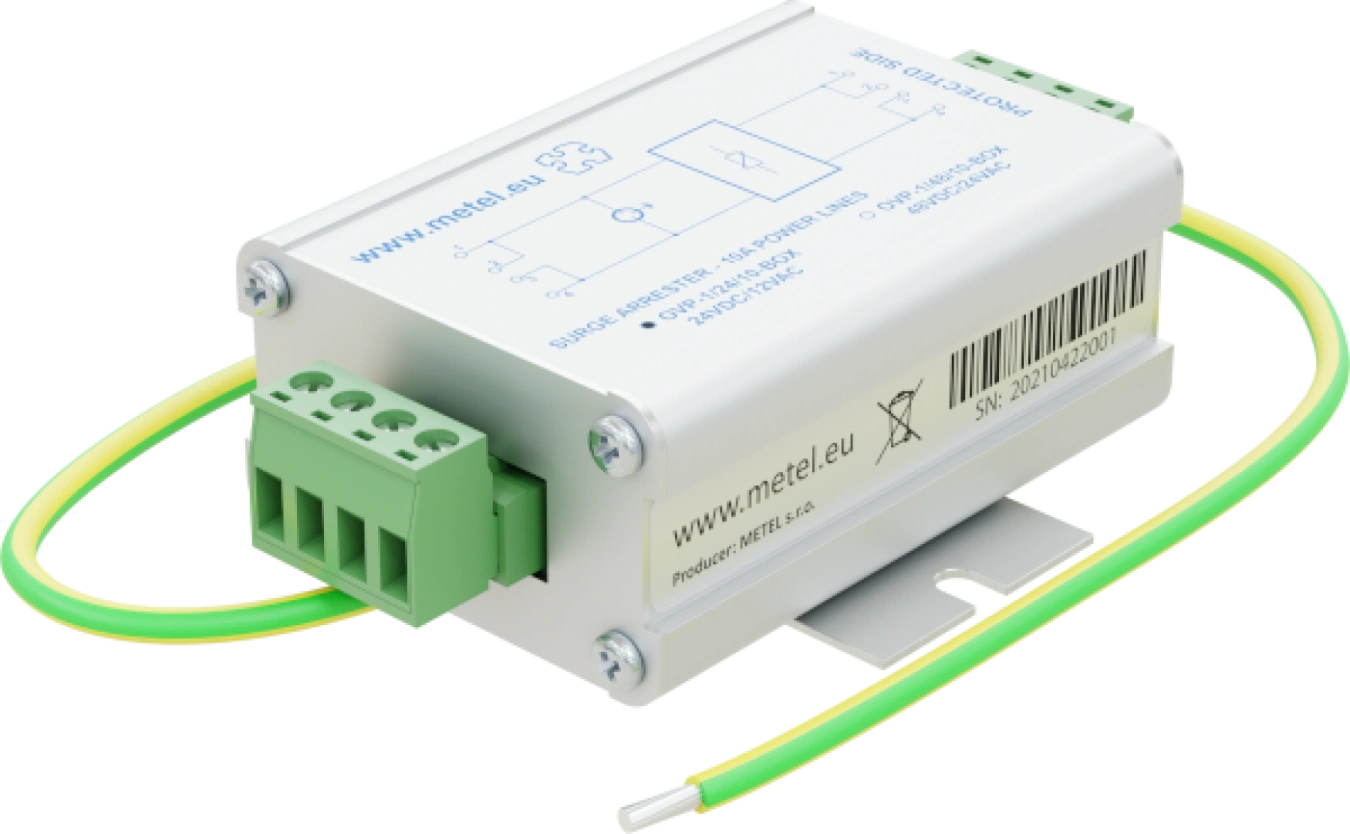

- Zestaw montażowy do montażu na płaskim podłożu
