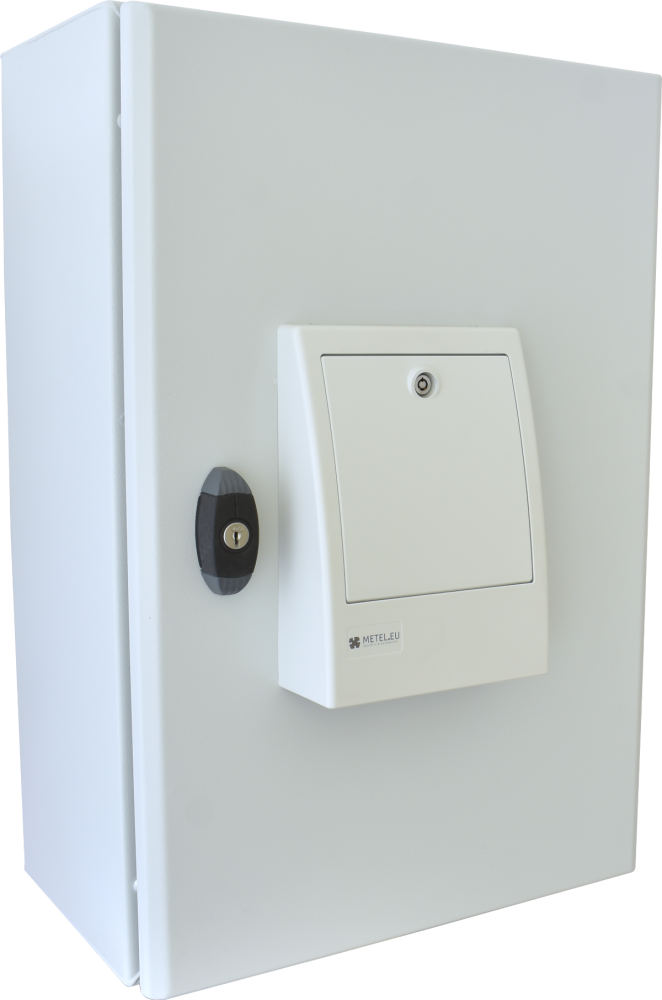

OH6425
- Rozdzielnice stalowe o stopniu ochrony IP66
- Nadaje się do instalacji przełącznika na zewnątrz
- Testowane zgodnie z normą EN 61439-1
- Wymiary: 600x400x250 mm

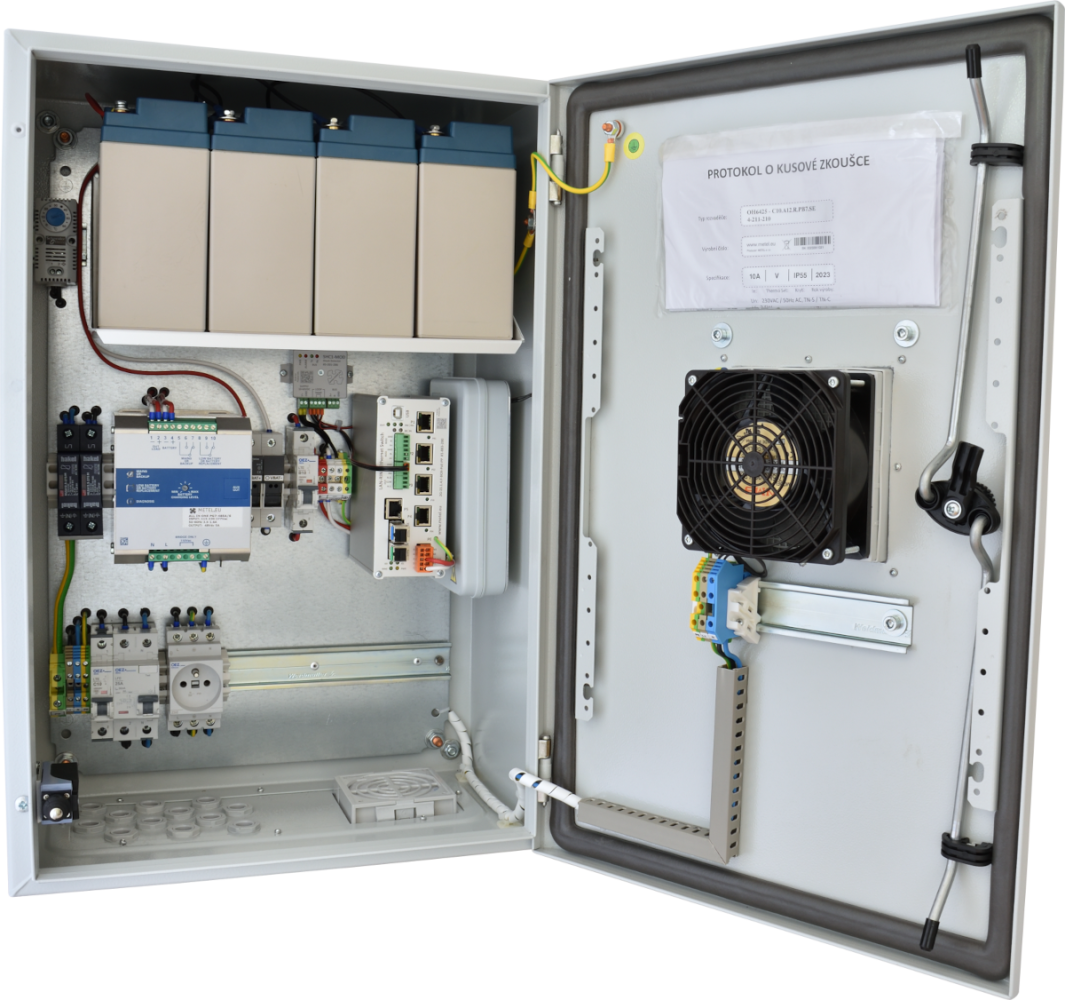

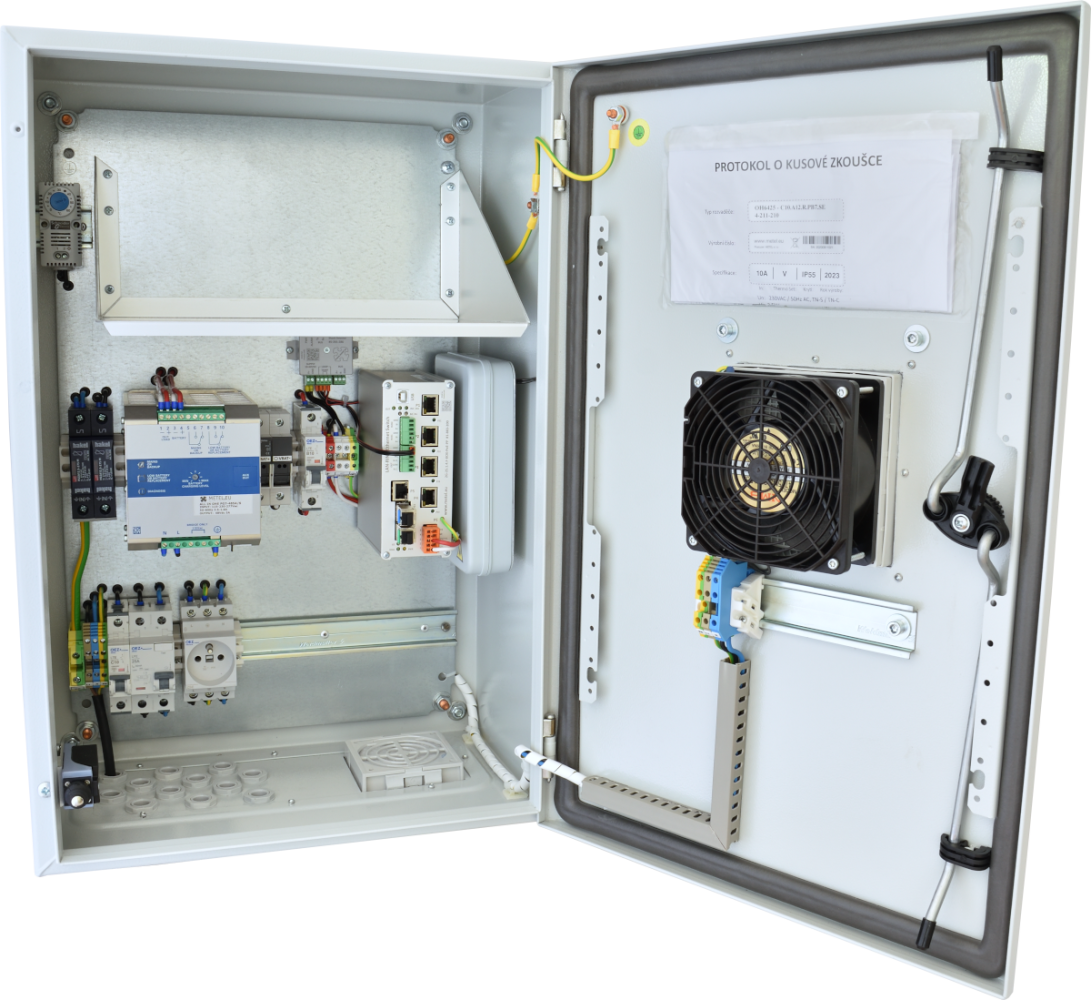

- Wyposażenie podstawowe: gniazdo 230 VAC, wyłącznik automatyczny, zabezpieczenie przepięciowe, zabezpieczenie antysabotażowe
- Wyposażenie opcjonalne: - zasilacze 12 / 24 / 48 VDC
- Akcesoria opcjonalne: wsporniki montażowe, wentylacja, czujnik wstrząsów, wkłady optyczne, zamki
Zewnętrzne rozdzielnice stalowe serii OH6425 są przeznaczone do instalacji na zewnątrz przełączników przemysłowych serii 2G i 20G. Modele dostępne są z zasilaniem 12, 24 lub 48VDC. W zestawie znajduje się schemat połączeń i raport z testu urządzenia.
Modele
OH6425-C4.A12.R.P481.SE
Zgodna z wymaganiami normy EN 61439-1 (certyfikowana przez TUV SUD), rozdzielnica jest zoptymalizowana specjalnie do instalacji zewnętrznych przełączników przemysłowych, sterowników PLC i modułów METEL IO. Rozdzielnica może być również wyposażona w urządzenia innych producentów. Rozdzielnica jest wyposażona w następujące komponenty: gniazdo 230VAC typu E (CZ), zasilacz 48VDC/120W, zabezpieczenie przeciwprzepięciowe 1 + 2 stopień, wyłącznik nadprądowy 4A, zabezpieczenie prądowe, wymiary: 600x400x250 mm
Kod zamówienia: 4-411-410
Dostępność: Produkcja na pełną skalę
OH6425-C4.A12.R.P482.SF
Zgodna z wymaganiami normy EN 61439-1 (certyfikowana przez TUV SUD), rozdzielnica jest zoptymalizowana specjalnie do instalacji zewnętrznych przełączników przemysłowych, sterowników PLC i modułów METEL IO. Rozdzielnica może być również wyposażona w urządzenia innych producentów. Rozdzielnica wyposażona jest w następujące elementy: gniazdo 230VAC typ F (DE), zasilacz 48VDC/240W, zabezpieczenie przeciwprzepięciowe 1 + 2 stopień, wyłącznik 4A, zabezpieczenie prądowe, wymiary: 600x400x250 mm
Kod zamówienia: 4-411-320
Dostępność: Produkcja na pełną skalę
OH6425-C4.A12.R.P482.SE
Zgodna z wymaganiami normy EN 61439-1 (certyfikowana przez TUV SUD), rozdzielnica jest zoptymalizowana specjalnie do instalacji zewnętrznych przełączników przemysłowych, sterowników PLC i modułów METEL IO. Rozdzielnica może być również wyposażona w urządzenia innych producentów. Rozdzielnica jest wyposażona w następujące komponenty: gniazdo 230VAC typu E (CZ), zasilacz 48VDC/240W, zabezpieczenie przeciwprzepięciowe 1 + 2 stopień, wyłącznik nadprądowy 4A, zabezpieczenie prądowe, wymiary: 600x400x250 mm
Kod zamówienia: 4-411-310
Dostępność: Produkcja na pełną skalę
OH6425-C4.A12.R.P481.SF
Zgodna z wymaganiami normy EN 61439-1 (certyfikowana przez TUV SUD), rozdzielnica jest zoptymalizowana specjalnie do instalacji zewnętrznych przełączników przemysłowych, sterowników PLC i modułów METEL IO. Rozdzielnica może być również wyposażona w urządzenia innych producentów. Rozdzielnica wyposażona jest w następujące elementy: gniazdo 230VAC typ F (DE), zasilacz 48VDC/120W, zabezpieczenie przeciwprzepięciowe 1 + 2 stopień, wyłącznik 4A, zabezpieczenie prądowe, wymiary: 600x400x250 mm
Kod zamówienia: 4-411-420
Dostępność: Produkcja na pełną skalę
OH6425-C4.A12.R.P241.SE
Zgodna z wymaganiami normy EN 61439-1 (certyfikowana przez TUV SUD), rozdzielnica jest zoptymalizowana specjalnie do instalacji zewnętrznych przełączników przemysłowych, sterowników PLC i modułów METEL IO. Rozdzielnica może być również wyposażona w urządzenia innych producentów. Rozdzielnica jest wyposażona w następujące komponenty: gniazdo 230VAC typu E (CZ), zasilacz 24VDC/120W, zabezpieczenie przeciwprzepięciowe 1 + 2 stopień, wyłącznik nadprądowy 4A, zabezpieczenie prądowe, wymiary: 600x400x250 mm
Kod zamówienia: 4-411-510
Dostępność: Produkcja na pełną skalę
OH6425-C4.A12.R.P241.SF
Zgodna z wymaganiami normy EN 61439-1 (certyfikowana przez TUV SUD), rozdzielnica jest zoptymalizowana specjalnie do instalacji zewnętrznych przełączników przemysłowych, sterowników PLC i modułów METEL IO. Rozdzielnica może być również wyposażona w urządzenia innych producentów. Rozdzielnica jest wyposażona w następujące komponenty: gniazdo 230VAC typu F (DE), zasilacz 24VDC/120W, zabezpieczenie przeciwprzepięciowe 1 + 2 stopień, wyłącznik nadprądowy 4A, zabezpieczenie prądowe, wymiary: 600x400x250 mm
Kod zamówienia: 4-411-520
Dostępność: Produkcja na pełną skalę
OH6425-C4.A12.R.P121.SE
Zgodna z wymaganiami normy EN 61439-1 (certyfikowana przez TUV SUD), rozdzielnica jest zoptymalizowana specjalnie do instalacji zewnętrznych przełączników przemysłowych, sterowników PLC i modułów METEL IO. Rozdzielnica może być również wyposażona w urządzenia innych producentów. Rozdzielnica jest wyposażona w następujące komponenty: gniazdo 230VAC typu E (CZ), zasilacz 12VDC/120W, zabezpieczenie przeciwprzepięciowe 1 + 2 stopień, wyłącznik nadprądowy 4A, zabezpieczenie prądowe, wymiary: 600x400x250 mm
Kod zamówienia: 4-411-610
Dostępność: Produkcja na pełną skalę
OH6425-C4.A12.R.P121.SF
Zgodna z wymaganiami normy EN 61439-1 (certyfikowana przez TUV SUD), rozdzielnica jest zoptymalizowana specjalnie do instalacji zewnętrznych przełączników przemysłowych, sterowników PLC i modułów METEL IO. Rozdzielnica może być również wyposażona w urządzenia innych producentów. Rozdzielnica wyposażona jest w następujące elementy: gniazdo 230VAC typ F (DE), zasilacz 12VDC/120W, zabezpieczenie przeciwprzepięciowe 1 + 2 stopień, wyłącznik 4A, zabezpieczenie prądowe, wymiary: 600x400x250 mm
Kod zamówienia: 4-411-620
Dostępność: Produkcja na pełną skalę
Specyfikacje
Parametry techniczne
| MECHANIKA | |
|---|---|
| Wymiary - wys./szer./gł. | 600 x 400 x 250 mm |
| Szpilki | 12 (PG11) |
| Materiał i wykończenie | Stal ocynkowana z poliestrem epoksydowym (szary RAL 7035) |
| Waga | Maks. 20 kg (bez baterii) |
| Sabotaż | Kontakt NC |
| Ochrona mechaniczna | IK10 |
| Stopień pokrycia | IP66 |
| JISTIČ | |
|---|---|
| Znamionowe napięcie robocze | 230 VAC |
| Prąd znamionowy | 4 A |
| Charakterystyka wyzwalania | C |
| Znamionowa zdolność zwarciowa | 6 kA |
| OCHRONA PRZECIWPRZEPIĘCIOWA | |
|---|---|
| Typ | T1, T2, T3 |
| Znamionowe napięcie robocze AC | 230 VAC |
| Poziom ochrony napięcia na wejściu In | 1,25 kV |
| Impulsowy prąd rozładowania dla testu klasy I (10/350) | 12,5 kA |
| ZABEZPIECZENIE PRĄDOWE | |
|---|---|
| Znamionowe napięcie robocze | 230 VAC |
| Typ | A |
| Znamionowy prąd szczątkowy | 30 mA |
| Znamionowa zdolność zwarciowa | 6 kA |
| ZASILACZE | |
|---|---|
| Napięcie wejściowe (50 Hz) | 88 do 264 VAC |
| Moc znamionowa | 120 W | 240 W |
| Napięcie wyjściowe (P121) | 12 - 14 VDC |
| Napięcie wyjściowe (P241) | 24 - 28 VDC |
| Napięcie wyjściowe (P481 i P482) | 48 - 55 VDC |
| GNIAZDO 230 VAC | |
|---|---|
| Znamionowe napięcie robocze | 230 VAC |
| Typ E | Z kołkiem ochronnym |
| Typ F | Konstrukcja Schuko |
Standardy i protokoły, EMC i bezpieczeństwo
| EMC i bezpieczeństwo | ||
|---|---|---|
| EN 61000-6-2 | Odporność - środowisko przemysłowe | |
| EN 55022 | EMC - wymagania dotyczące emisji | |
| IEEE 1613 | Wymagania środowiskowe i testowe | Podstacje elektroenergetyczne | |
| EN 61439-1 | Rozdzielnice niskiego napięcia | |
| EN 55035 | EMC urządzeń multimedialnych - wymagania dotyczące odporności | |
| EN 55032 | EMC urządzeń multimedialnych - wymagania dotyczące emisji | |
| EN IEC 63000 | Ocena produktów elektrycznych i elektronicznych pod kątem ROHS | |
