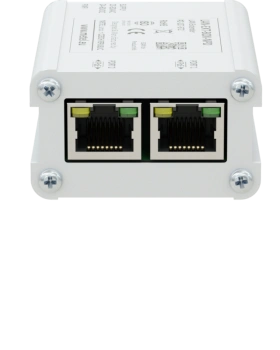

LAN-EXT
- Rozszerzenie ethernet 100 BASE-TX
- Rozszerzenie zasilania PoE/PoE+
- Zabezpieczenie przeciwprzepięciowe portów LAN 30A 8/20µs
- Ochrona przed wyładowaniami elektrostatycznymi zgodnie z normą IEC 61000-4-2 ±15kV
- Kompatybilność z PoE zgodnie z IEEE 802.3af i przy
- Temperatura pracy od -40°C do +70°C
Przedłużacze są prostym rozwiązaniem, jeśli potrzebujesz przedłużyć swoją sieć LAN lub LAN z PoE o kolejne 100m. Ich dużą zaletą jest to, że nie wymagają dodatkowego zasilania i mogą być zasilane z PoE bezpośrednio przez kabel UTP/FTP.
Urządzenia zostały opracowane i wyprodukowane w UE i są zgodne z NDAA.
Modele
LAN-EXT-NPD-IP65
Przedłużacz LAN i PoE, odpowiedni do przedłużania sieci LAN i PoE o 100 m. W przypadku użycia 2 sztuk, przedłuża sieć LAN i PoE do 300m. Na całej długości transmisji gwarantuje przepustowość 100Mbps w trybie full duplex. Po podłączeniu przełącznika / injectora z obsługą PoE zgodnie ze standardami IEEE 802.3af lub IEEE 802.3at, extender czeka na moment, w którym końcowe urządzenie PoE PD (kamera, czujnik) zostanie wykryte i sklasyfikowane. Następnie włącza się i zaczyna przesyłać dane. Zasilanie tylko przez PoE, 2x przelotka PG9
Kod zamówienia: 2-107-573
Dostępność: Produkcja na pełną skalę
LAN-EXT-BOX-PD
Przedłużacz sieci LAN przeznaczony do przedłużania sieci LAN o 100m. Gwarantuje przepustowość 100Mbps w trybie pełnego dupleksu na całej długości transmisji. Przedłużacz zawiera PoE-PD (urządzenie zasilające), obwód obsługujący standardowe mechanizmy wykrywania i klasyfikacji zgodnie ze standardami IEEE 802.3af i IEEE 802.3at.
Kod zamówienia: 2-106-572
Dostępność: Produkcja na pełną skalę
LAN-EXT-BOX-NPD
Przedłużacz LAN i PoE, odpowiedni do przedłużania sieci LAN i PoE o 100 m. W przypadku użycia 2 sztuk, przedłuża sieć LAN i PoE do 300m. Na całej długości transmisji gwarantuje przepustowość 100Mbps w trybie full duplex. Po podłączeniu przełącznika / injectora z obsługą PoE zgodnie ze standardami IEEE 802.3af lub IEEE 802.3at, przedłużacz czeka na moment, w którym końcowe urządzenie PoE PD (kamera, czujnik) zostanie wykryte i sklasyfikowane. Następnie włącza się i zaczyna przesyłać dane.
Kod zamówienia: 2-107-572
Dostępność: Produkcja na pełną skalę
Specyfikacje
Parametry techniczne
| SZYBKI ETHERNET | |
|---|---|
| Liczyć | 2 |
| Obsługiwane formaty | 100 BASE-Tx |
| Ochrona przeciwprzepięciowa | 30 A kształt fali 8/20 μs |
| MOC | |
|---|---|
| PoE | IEEE 802.3af, pod adresem |
| Zakres napięcia wejściowego | 20 - 30 V / 24 - 60 V DC |
| Zużycie energii | Maks. 1.5 W |
| Ochrona przeciwprzepięciowa | Fala 600 W 10/1000 μs |
| ŚRODOWISKO | |
|---|---|
| Temperatura pracy | -40...+70 °C |
| Temperatura przechowywania | -40...+70 °C |
| Wilgotność | Maks. 95 % |
| MECHANIKA | |
|---|---|
| Waga | 0,16 kg / 0,36 kg (BOX / IP65) |
| Wymiary BOX - h / w / d | 32 x 52 x 82 mm |
| Wymiary IP65- h / w / d | 73 x 114 x 184 mm |
Standardy i protokoły, EMC i bezpieczeństwo
| EMC i bezpieczeństwo | ||
|---|---|---|
| EN 61000-6-2 | Odporność - środowisko przemysłowe | |
| IEEE 1613 | Wymagania środowiskowe i testowe | Podstacje elektroenergetyczne | |
| EN 50130-4 ed. 2 | Systemy alarmowe - Część 4: Kompatybilność elektromagnetyczna | |
| EN 55032 | EMC urządzeń multimedialnych - wymagania dotyczące emisji | |
| EN 55035 | EMC urządzeń multimedialnych - wymagania dotyczące odporności | |
| EN 62368-1 | Wymagania dotyczące bezpieczeństwa sprzętu informatycznego | |
| EN IEC 63000 | Ocena produktów elektrycznych i elektronicznych pod kątem ROHS | |
| Standardy i protokoły | |
|---|---|
| LAN | 10/100BASE-T |
Do pobrania
AutoCad
LAN-EXT-NPD
.dwg
LAN-EXT-NPD
.pdf
LAN-EXT-NPD-IP65
.dwg
LAN-EXT-NPD-IP65
.pdf
LAN-EXT-PD
.dwg
LAN-EXT-PD
.pdf
Karta katalogowa
LAN-EXT
.pdf
Zawartość pakietu
- Przedłużacz LAN
- Zestaw montażowy na szynę DIN
- Zestaw montażowy do montażu na płaskiej powierzchni
