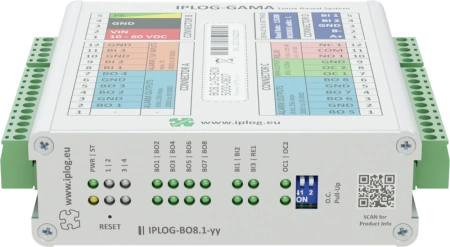

IO moduly BOX série

‌IO moduly BOX série‌
  • Modbus RTU IO moduly
  • Kompatibilní s IPLOG a LAN-RING
  • Široká škála digitálních a analogových vstupů a výstupů
  • Vysoce odolný hardware s integrovanými přepěťovými ochranami

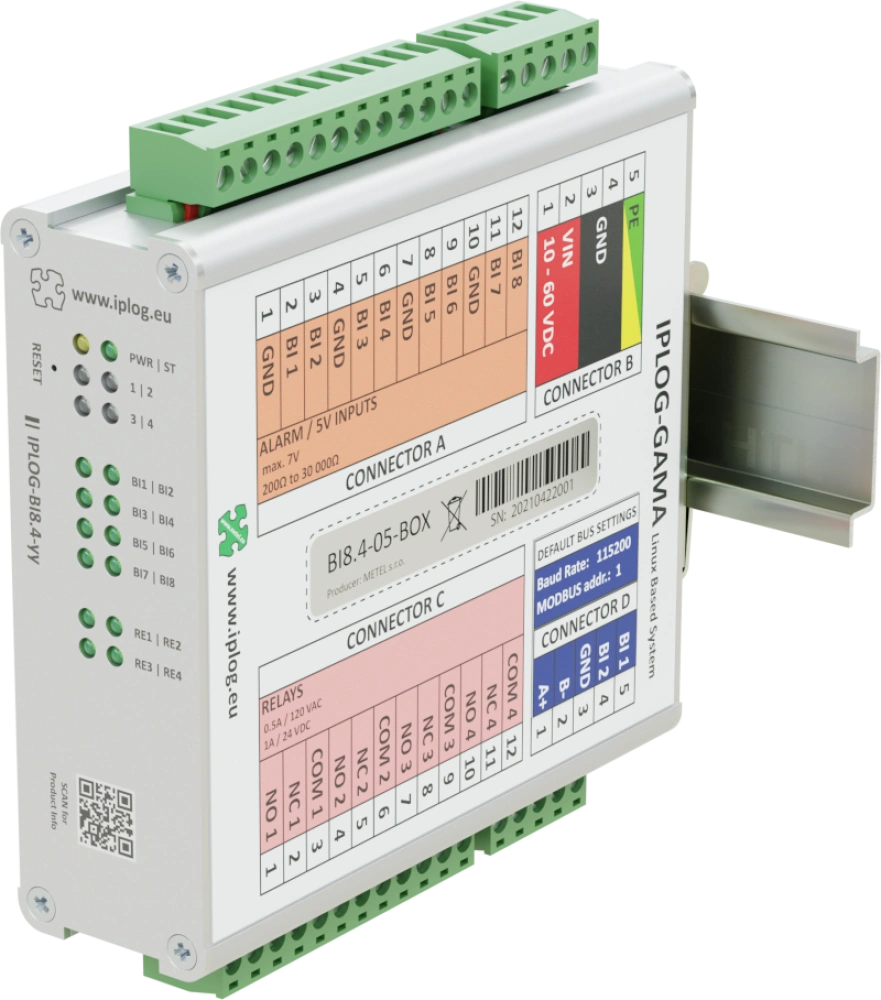

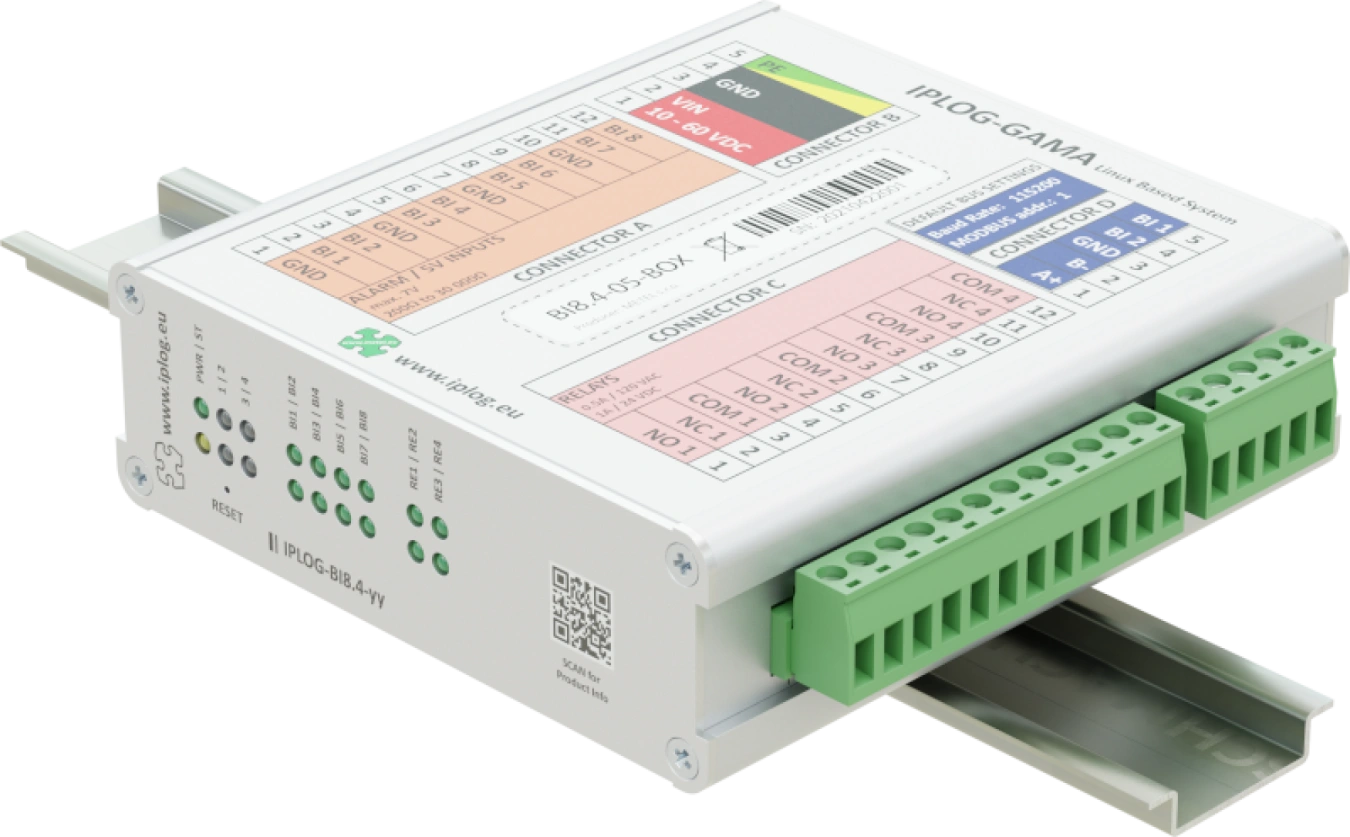

  • Montáž na rovný podklad nebo DIN35
  • Provozní teplota od -40 °C do +70 °C

Moduly IO jsou zařízení Modbus RTU Slave, a proto je lze snadno připojit k jakémukoli zařízení Modbus RTU Master. Typickými příklady jsou PLC IPLOG-Gx a průmyslové switche LAN-RING. Vstupy a výstupy lze ovládat pomocí protokolů Modbus RTU. Průmyslové provedení s integrovanou přepěťovou ochranou všech vstupů a výstupů zaručuje spolehlivý provoz i ve velmi náročných podmínkách. Moduly IO jsou určeny k instalaci na lištu DIN35 nebo na rovný podklad.

Zařízení jsou vyvíjena a vyráběna v EU a splňují požadavky NDAA.

Modely

Rozhraní:

? ?

Vstupy:

? ? ? ? ? ? ?

Výstupy:

? ? ? ? ? ? ? ?

AI8.1-05-BOX

1x RS485, 2x 10bitový alarm / digitální vstup (5V), 8x 12-bit analogové U/I vstupy, 2x NOC 24 V relé výstupy, 2x NO 230 V relé výstupy

Objednací kód: 5000-0207

Dostupnost: Výroba v plném rozsahu

AI8.1-01-BOX

2x RS485, 8x 12-bit analogové U/I vstupy, 2x NOC 24 V relé výstupy, 2x NO 230 V relé výstupy

Objednací kód: 5000-0201

Dostupnost: Výroba v plném rozsahu

AI8.1-01G-BOX

2x RS485, galvanické oddělení, 8x 12-bit analogové U/I vstupy, 2x NOC 24 V relé výstupy, 2x NO 230 V relé výstupy

Objednací kód: 5000-0202

Dostupnost: Výroba v plném rozsahu

AI8.1-17G-BOX

1x RS485, 1x RS232 (Rx, Tx), galvanické oddělení, 8x 12-bit analogové U/I vstupy, 2x NOC 24 V relé výstupy, 2x NO 230 V relé výstupy

Objednací kód: 5000-0222

Dostupnost: Výroba v plném rozsahu

AI4.1-05-BOX

1x RS485, 2x 10bitový alarm / digitální vstup (5V), 4x 24-bit analogové RTD vstupy, 4x SSR výstupy, 4x 24 V digitální vstupy

Objednací kód: 5000-0307

Dostupnost: Výroba v plném rozsahu

AI4.1-01-BOX

2x RS485, 4x 24-bit analogové RTD vstupy, 4x SSR výstupy, 4x 24 V digitální vstupy

Objednací kód: 5000-0301

Dostupnost: Výroba v plném rozsahu

AI4.1-01G-BOX

2x RS485, galvanické oddělení, 2x 10bitový alarm / digitální vstup (5V), 4x 24-bit analogové RTD vstupy, 4x SSR výstupy, 4x 24 V digitální vstupy

Objednací kód: 5000-0302

Dostupnost: Výroba v plném rozsahu

AI4.1-17G-BOX

1x RS485, 1x RS232 (Rx, Tx), galvanické oddělení, 4x 24-bit analogové RTD vstupy, 4x SSR výstupy, 4x 24 V digitální vstupy

Objednací kód: 5000-0322

Dostupnost: Výroba v plném rozsahu

BI8.1-05-BOX

1x RS485, 8x 10-bit alarmové / digitální 5 V vstupy, 5x digitální 5 V vstupy, 1x NOC 24 V relé výstup, 2x otevřený kolektor NPN výstupy

Objednací kód: 5000-0407

Dostupnost: Výroba v plném rozsahu

BI8.1-01-BOX

2x RS485, 8x 10-bit alarmové / digitální 5 V vstupy, 3x digitální 5 V vstupy, 1x NOC 24 V relé výstup, 2x otevřený kolektor NPN výstupy

Objednací kód: 5000-0401

Dostupnost: Výroba v plném rozsahu

BI8.1-01G-BOX

2x RS485, galvanické oddělení, 8x 10-bit alarmové / digitální 5 V vstupy, 3x digitální 5 V vstupy, 1x NOC 24 V relé výstup, 2x otevřený kolektor NPN výstupy

Objednací kód: 5000-0402

Dostupnost: Výroba v plném rozsahu

BI8.1-17G-BOX

1x RS485, 1x RS232 (Rx, Tx), galvanické oddělení, 8x 10-bit alarmové / digitální 5 V vstupy, 3x digitální 5 V vstupy, 1x NOC 24 V relé výstup, 2x otevřený kolektor NPN výstupy

Objednací kód: 5000-0422

Dostupnost: Výroba v plném rozsahu

RE8.1-05-BOX

1x RS485, 2x 10bitový alarm / digitální vstup (5V), 8x NO 230 V relé výstupy, 3x opticky oddělené 230 V vstupy, 2x NOC 230 V relé výstupy

Objednací kód: 5000-0507

Dostupnost: Výroba v plném rozsahu

RE8.1-01-BOX

2x RS485, 8x NO 230 V relé výstupy, 3x opticky oddělené 230 V vstupy, 2x NOC 230 V relé výstupy

Objednací kód: 5000-0501

Dostupnost: Výroba v plném rozsahu

RE8.1-01G-BOX

2x RS485, galvanické oddělení, 8x NO 230 V relé výstupy, 3x opticky oddělené 230 V vstupy, 2x NOC 230 V relé výstupy

Objednací kód: 5000-0502

Dostupnost: Výroba v plném rozsahu

RE8.1-17G-BOX

1x RS485, 1x RS232 (Rx, Tx), galvanické oddělení, 8x NO 230 V relé výstupy, 3x opticky oddělené 230 V vstupy, 2x NOC 230 V relé výstupy

Objednací kód: 5000-0522

Dostupnost: Výroba v plném rozsahu

AO8.1-05-BOX

1x RS485, 2x 10bitový alarm / digitální vstup (5V), 8x 12-bit analogové výstupy, 4x 12-bit analogové napěťové vstupy, 4x digitální 24 V vstupy

Objednací kód: 5000-0607

Dostupnost: Výroba v plném rozsahu

AO8.1-01-BOX

2x RS485, 8x 12-bit analogové výstupy, 4x 12-bit analogové napěťové vstupy, 4x digitální 24 V vstupy

Objednací kód: 5000-0601

Dostupnost: Výroba v plném rozsahu

AO8.1-01G-BOX

2x RS485, galvanické oddělení, 8x 12-bit analogové výstupy, 4x 12-bit analogové napěťové vstupy, 4x digitální 24 V vstupy

Objednací kód: 5000-0602

Dostupnost: Výroba v plném rozsahu

AO8.1-17G-BOX

1x RS485, 1x RS232 (Rx, Tx), galvanické oddělení, 8x 12-bit analogové výstupy, 4x 12-bit analogové napěťové vstupy, 4x digitální 24 V vstupy

Objednací kód: 5000-0622

Dostupnost: Výroba v plném rozsahu

PP8.1-05-BOX

1x RS485, 8x PUSH-PULL tranzistorové výstupy, 4x 24 V digitální vstupy, 5x 10-bit alarmové / digitální 5V vstupy, 1x NOC 24V relé výstup

Objednací kód: 5000-0707

Dostupnost: Výroba v plném rozsahu

PP8.1-01-BOX

2x RS485, 8x PUSH-PULL tranzistorové výstupy, 4x 24 V digitální vstupy, 3x 10-bit alarmové / digitální 5V vstupy, 1x NOC 24V relé výstup

Objednací kód: 5000-0701

Dostupnost: Výroba v plném rozsahu

PP8.1-01G-BOX

2x RS485, galvanické oddělení, 8x PUSH-PULL tranzistorové výstupy, 4x 24 V digitální vstupy, 3x 10-bit alarmové / digitální 5V vstupy, 1x NOC 24V relé výstup

Objednací kód: 5000-0702

Dostupnost: Výroba v plném rozsahu

PP8.1-17G-BOX

1x RS485, 1x RS232 (Rx, Tx), galvanické oddělení, 8x PUSH-PULL tranzistorové výstupy, 4x 24 V digitální vstupy, 3x 10-bit alarmové / digitální 5V vstupy, 1x NOC 24V relé výstup

Objednací kód: 5000-0722

Dostupnost: Výroba v plném rozsahu

DI8.1-05-BOX

1x RS485, 2x 10bitový alarm / digitální vstup (5V), 8x 24 V digitální vstupy, 4x NO 230 V relé výstupy, 2x PUSH-PULL tranzistorové výstupy

Objednací kód: 5000-0107

Dostupnost: Výroba v plném rozsahu

DI8.1-01-BOX

2x RS485, 8x 24 V digitální vstupy, 4x NO 230 V relé výstupy, 2x PUSH-PULL tranzistorové výstupy

Objednací kód: 5000-0101

Dostupnost: Výroba v plném rozsahu

DI8.1-01G-BOX

2x RS485, galvanické oddělení, 8x 24 V digitální vstupy, 4x NO 230 V relé výstupy, 2x PUSH-PULL tranzistorové výstupy

Objednací kód: 5000-0102

Dostupnost: Výroba v plném rozsahu

DI8.1-17G-BOX

1x RS485, 1x RS232 (Rx, Tx), galvanické oddělení, 8x 24 V digitální vstupy, 4x NO 230 V relé výstupy, 2x PUSH-PULL tranzistorové výstupy

Objednací kód: 5000-0122

Dostupnost: Výroba v plném rozsahu

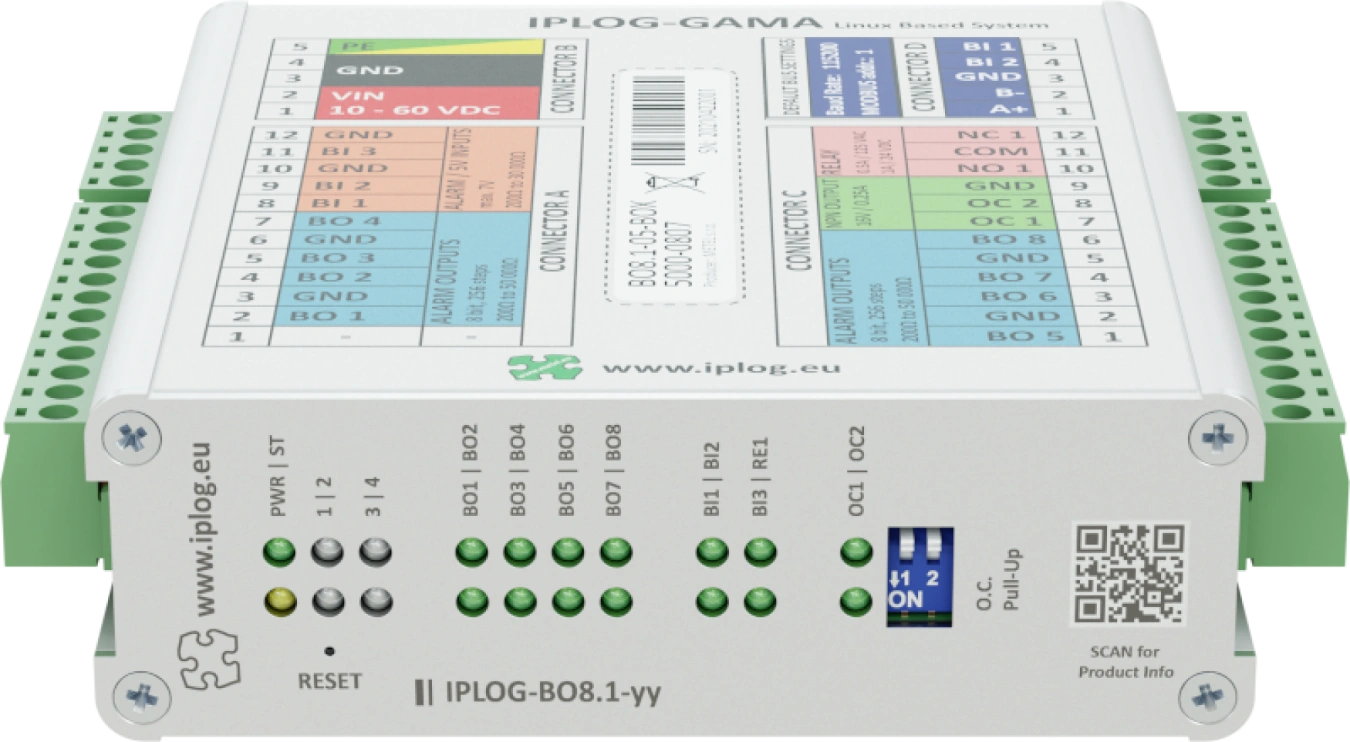

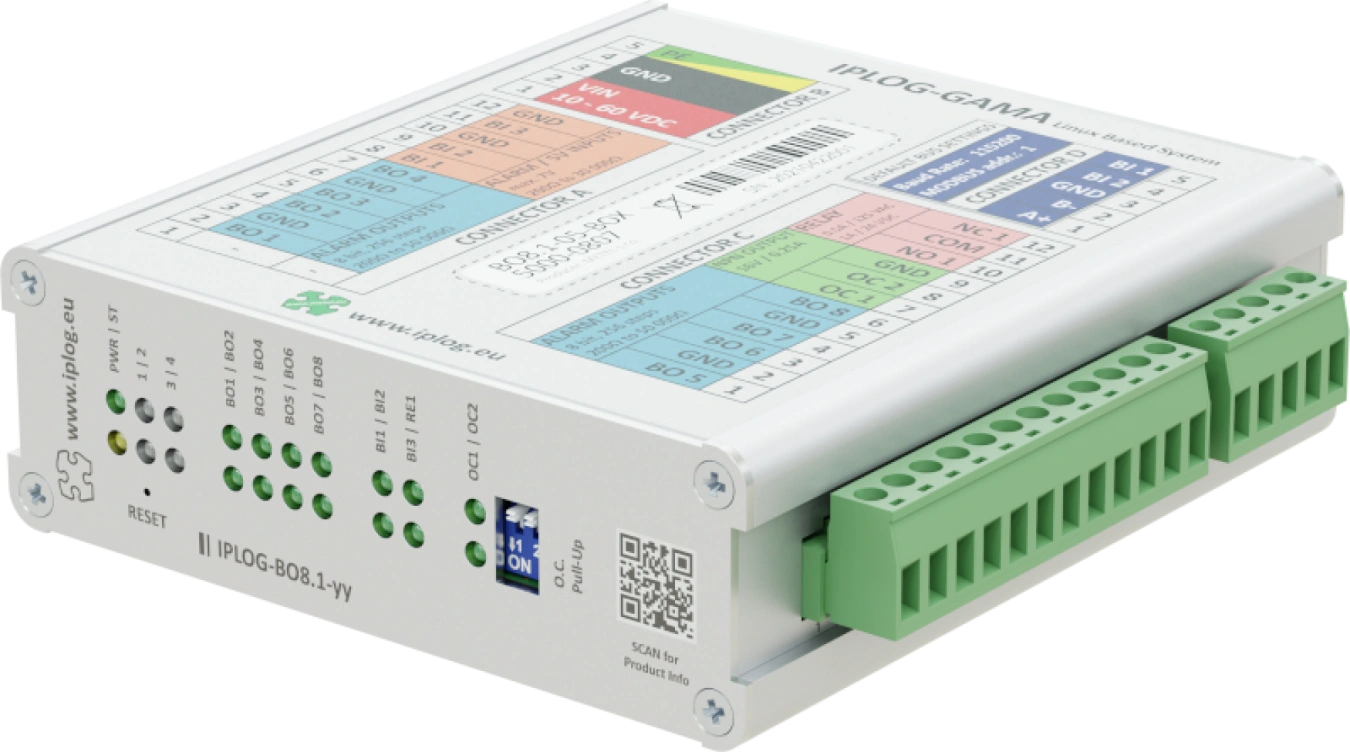

BO8.1-05-BOX

1x RS485, 8x 8-bitové alarmové výstupy, 5x 10-bit alarmové / digitální 5V vstupy, 1x NOC 24V relé výstup, 2x otevřený kolektor NPN výstupy

Objednací kód: 5000-0807

Dostupnost: Výroba v plném rozsahu

BO8.1-01-BOX

2x RS485, 8x 8-bitové alarmové výstupy, 3x 10-bit alarmové / digitální 5V vstupy, 1x NOC 24V relé výstup, 2x otevřený kolektor NPN výstupy

Objednací kód: 5000-0801

Dostupnost: Výroba v plném rozsahu

BO8.1-01G-BOX

2x RS485, galvanické oddělení, 8x 8-bitové alarmové výstupy, 3x 10-bit alarmové / digitální 5V vstupy, 1x NOC 24V relé výstup, 2x otevřený kolektor NPN výstupy

Objednací kód: 5000-0802

Dostupnost: Výroba v plném rozsahu

BO8.1-17G-BOX

1x RS485, 1x RS232 (Rx, Tx), galvanické oddělení, 8x 8-bitové alarmové výstupy, 3x 10-bit alarmové / digitální 5V vstupy, 1x NOC 24V relé výstup, 2x otevřený kolektor NPN výstupy

Objednací kód: 5000-0822

Dostupnost: Výroba v plném rozsahu

RE8.2-05-BOX

1x RS485, 2x 10bitový alarm / digitální vstup (5V), 8x NOC 24 V relé výstupy

Objednací kód: 5000-1007

Dostupnost: Výroba v plném rozsahu

RE8.2-01-BOX

2x RS485, 8x NOC 24 V relé výstupy

Objednací kód: 5000-1001

Dostupnost: Výroba v plném rozsahu

RE8.2-01G-BOX

2x RS485, galvanické oddělení, 8x NOC 24 V relé výstupy

Objednací kód: 5000-1002

Dostupnost: Výroba v plném rozsahu

RE8.2-17G-BOX

1x RS485, 1x RS232 (Rx, Tx), galvanické oddělení, 8x NOC 24 V relé výstupy

Objednací kód: 5000-1022

Dostupnost: Výroba v plném rozsahu

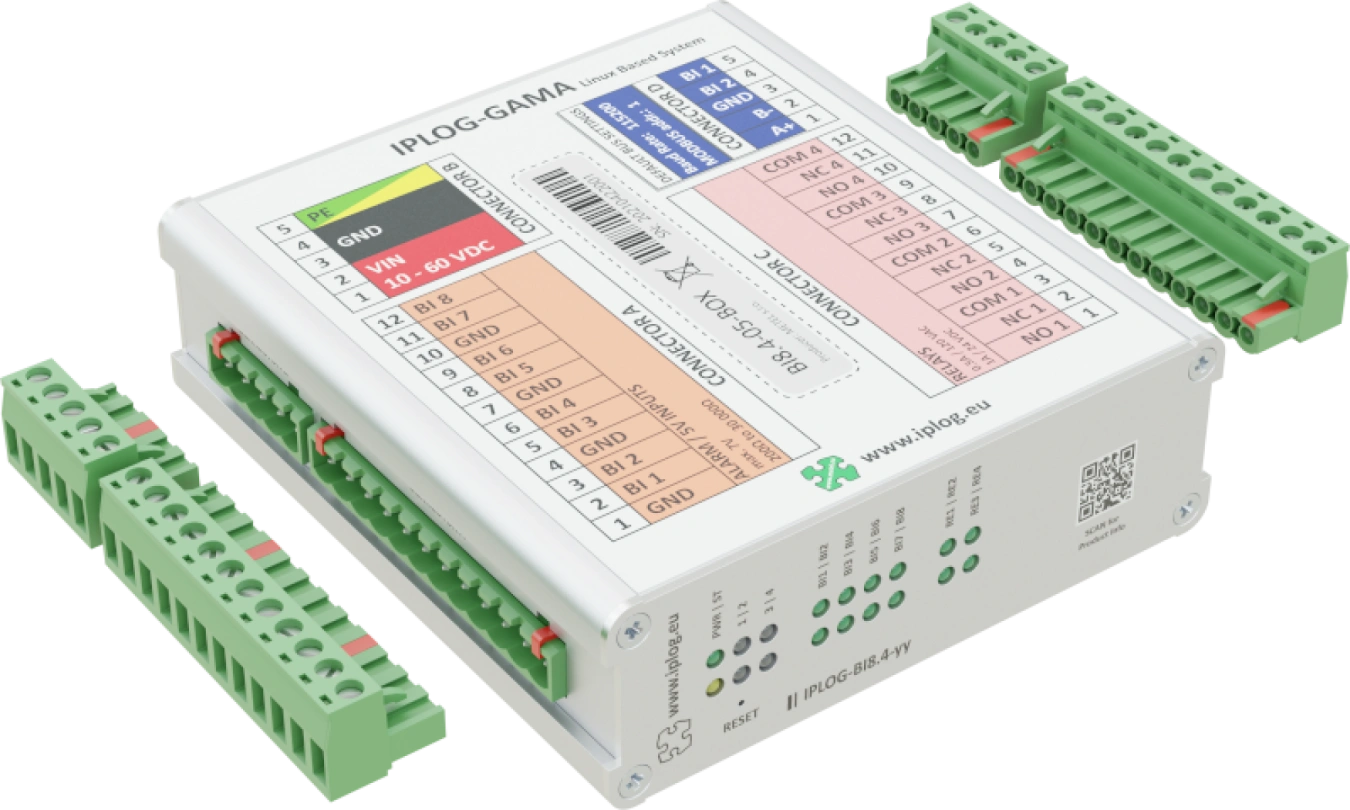

BI8.4-05-BOX

1x RS485, 8x 10-bit alarmové / digitální 5 V vstupy, 4x NOC 24 V relé výstup, 2x digitální 5 V vstupy

Objednací kód: 5000-1307

Dostupnost: Výroba v plném rozsahu

BI8.4-01-BOX

2x RS485, 8x 10-bit alarmové / digitální 5 V vstupy, 4x NOC 24 V relé výstup

Objednací kód: 5000-1301

Dostupnost: Výroba v plném rozsahu

BI8.4-01G-BOX

2x RS485, galvanické oddělení, 8x 10-bit alarmové / digitální 5 V vstupy, 4x NOC 24 V relé výstup

Objednací kód: 5000-1302

Dostupnost: Výroba v plném rozsahu

BI8.4-17G-BOX

1x RS485, 1x RS232 (Rx, Tx), galvanické oddělení, 8x 10-bit alarmové / digitální 5 V vstupy, 4x NOC 24 V relé výstup

Objednací kód: 5000-1322

Dostupnost: Výroba v plném rozsahu

Specifikace

Vstupy a výstupy modulů IO

Stručný katalogový list (PDF) EU prohlášení o shodě (PDF)
Technické parametry
NAPÁJENÍ
Rozsah vstupního napětí10 - 60 VDC
PROSTŘEDÍ A PŘEPĚŤOVÉ OCHRANY
Přepěťové ochrany I/OMin. 600 W (10/1000 µs)
Provozní teplota-40...+70 °C
Skladovací teplota-40...+70 °C / Max. 95 % vlhkost
12-bitové ANALOGOVÉ PROUDOVÉ NEBO NAPĚŤOVÉ VSTUPY (s galvanickým oddělením)
Rozsahy napětí±2,5V, ±5V, ±10V, 0V až 5V, 0V až 10V
Proudové rozsahy0 až 20 mA, 4 až 20 mA
Rychlost vzorkování1 kSps (adaptivní)
24BITOVÉ RTD VSTUPY
Odporové rozsahyPT100, PT1000 (třívodičové připojení)
Rychlost vzorkování1 kSps
Izolační napětí1 000 VRMS (RTDx / CPU)
SSR VÝSTUPY
Typ výstupuMOSFET (typ kontaktu SPST)
Napětí / proud75 VAC až 264 VAC, 45 až 65 Hz / Max. 1 A, minimálně 20 mA
Průrazné napětí3 000 Vrms (vstup / výstup)
Izolační napětí mezi výstupy SSR1 500 Vrms
24 V DIGITÁLNÍ VSTUPY (s galvanickým oddělením 2 500 Vrms mezi vstupy a CPU)
Vstupní napětí DC / AC | Vstupní proudLog. 0: -30 V až 5 V, Log. 1: +15 V až 30 V | 12 mA při 24 VDC
Maximální vstupní napětí50 V / 1 s
NOC 24 V RELÉ VÝSTUPY (přepínací kontakt)
Maximální zatížení0,5 A / 120 VAC, 1 A / 24 VDC (odporová zátěž)
Elektrická životnost3 000 000 operací
Izolační napětí1 000 Vrms / 1 min. (svorky k elektronice nebo pouzdru)
NO 230 V RELÉ VÝSTUPY (v klidu rozepnutý kontakt)
Maximální zatížení5 A / 250 VAC, 3 A / 30 VDC (odporová zátěž)
Elektrická životnost100 000 operací při 250 VAC / 5A
Izolační napětí2 500 Vrms / 1 min. (svorky k elektronice nebo pouzdru)
NOC 230 V RELÉ VÝSTUPY (přepínací kontakt)
Maximální zatížení10 A / 250 VAC, špičkově 15 A, (odporová zátěž)
Elektrická životnost50 000 operací, minimální hodnota
Izolační napětí2 500 Vrms / 1 min. (svorky k elektronice nebo pouzdru)
ALARMOVÉ / 5 V DIGITÁLNÍ VSTUPY
Režim alarmu / digitálního režimuPIR / tampéry (vstupní napětí max. 7 VDC)
Bezpotenciálový kontaktLog. 0: otevřeno, Log. 1: spojeno s GND
Rozsah režimu alarmuOd 10 do 30 000 Ω (10bitové rozlišení)
DIGITÁLNÍ VSTUPY 5 V
Vstupní napětíMax. 7 VDC
Bezpotenciálový kontaktLog. 0: otevřeno, Log. 1: spojeno s GND
VÝSTUPY TRANZISTORŮ NPN S OTEVŘENÝM KOLEKTOREM
Interní Pull-Up1 000 Ω, zapnutí/vypnutí přepínačem DIP
Maximální zatížení (sinking | sourcing)16 V / 250 mA | 12 V / 1 mA
8-BITOVÉ ALARMOVÉ VÝSTUPY
Nastavitelný rozsah200 až 50 000 Ω
VÝSTUPY PUSH-PULL TRANZISTORŮ
Typ výstupuOtevřený kolektor NPN nebo PNP, Push-Pull (volba softwaru)
Maximální zatížení30 V / 0,25 A
Galvanické oddělení2.500 VRMS (PP x výkon / CPU)
Ochrana zkratuAno (polyswitch)
DIGITÁLNÍ VSTUPY 230 V
Vstupní napětí ACLog. 0: 0 VAC až 120 VAC, Log. 1: 200 VAC až 250 VAC
Izolační napětí2.500 Vrms, (IN x / CPU)
Standardy a protokoly, EMC a bezpečnost
EMC a bezpečnost
EN 61000-6-2Odolnost - průmyslové prostředí
IEEE 1613Environmental and Testing Requirements | Electric Power Substations
EN 50130-4 ed. 2Poplachové systémy - Část 4: Elektromagnetická kompatibilita
EN 55035EMC multimediálních zařízení - požadavky na odolnost
EN 55032EMC multimediálních zařízení - požadavky na emisi
EN 61131-2Programovatelné řídicí jednotky
EN 62368-1Bezpečnostní požadavky na zařízení informačních technologií
EN IEC 63000Posuzování elektrických a elektronických výrobků s ohledem na ROHS
Standardy a protokoly
MODBUS RTUSlave

Ke stažení

AutoCad

 soubor zip IO moduly-PDF .zip soubor zip IO moduly-DWG .zip

Manuály

 soubor pdf Instalační manuál PLC .pdf soubor pdf FreeRadius .pdf

Certifikáty

 soubor pdf ISO27001 .pdf soubor pdf ISO9001 .pdf soubor pdf Trezortest - Alarm IO .pdf soubor pdf NBU - Alarm IO .pdf

Katalogové listy

 soubor pdf AI8.1 .pdf soubor pdf AI4.1 .pdf soubor pdf BI8.1 .pdf soubor pdf RE8.1 .pdf soubor pdf AO8.1 .pdf soubor pdf DI8.1 .pdf soubor pdf BO8.1 .pdf soubor pdf RE8.2 .pdf soubor pdf BI8.4 .pdf soubor pdf RE8.1[r1] .pdf soubor pdf PP8.1 .pdf

Ostatní

 soubor pdf Plán údržby .pdf

Obsah balení

  • IO modul
  • Montážní sada pro montáž switche na lištu DIN
  • Montážní sada pro montáž switche na rovný povrch
