2G-1S.1.0-BOX

‌‌

Topologia magistrali / gwiazda
Gniazdo SFP z obsługą 100/1000BASE-X
Obsługa PoE+ (wersja PoE+)
Obsługa błędów FAR END
Obsługa pakietów JUMBO
Ochrona przeciwprzepięciowa do 30A (8/20µs)
Temperatura pracy od -40°C do +70°C

Przemysłowe konwertery mediów serii 2G są przeznaczone do niezawodnej konwersji z metalicznego Ethernetu 10/100/1000 BaseT(x) na światłowód 1000Base-SX/LX/BX. Konwertery obsługują transmisję ramek jumbo o wielkości ponad 10 tys. bajtów. Wszystkie modele są przeznaczone do użytku w najtrudniejszych warunkach z rozszerzonym zakresem temperatur pracy od -40 do 70°C. Ponadto wszystkie porty są zabezpieczone przed przepięciami. Modele PoE zapewniają do 30W PoE dla urządzeń końcowych z możliwością skonfigurowania automatycznego restartu PoE w przypadku niedostępności PoE na urządzeniu końcowym.

Urządzenia zostały opracowane i wyprodukowane w UE i są zgodne z NDAA.

Modele

2G-1S.1.0-BOX

Przemysłowy konwerter mediów z gniazdem SFP z obsługą 100/1000BASE-X, obsługą FAR END FAULT, obsługą pakietów JUMBO, wykrywaniem odłączenia kabla optycznego/FTP, ochroną przeciwprzepięciową 30A

Kod zamówienia: 1-851-280

Dostępność: Produkcja na pełną skalę

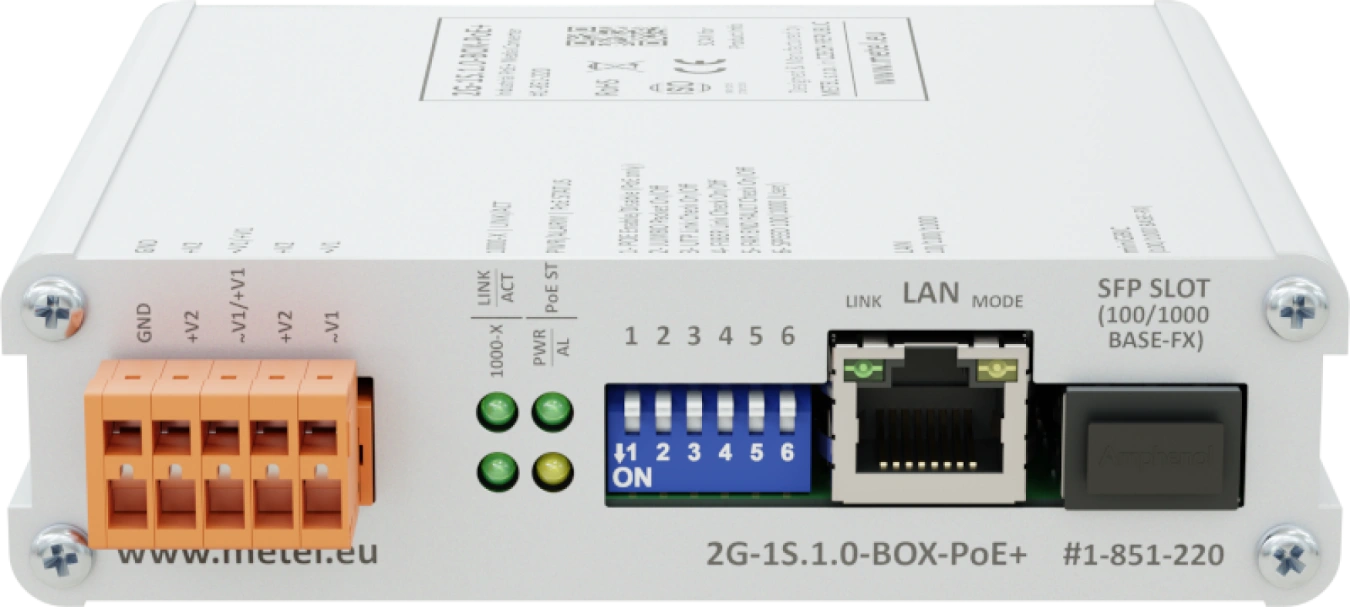

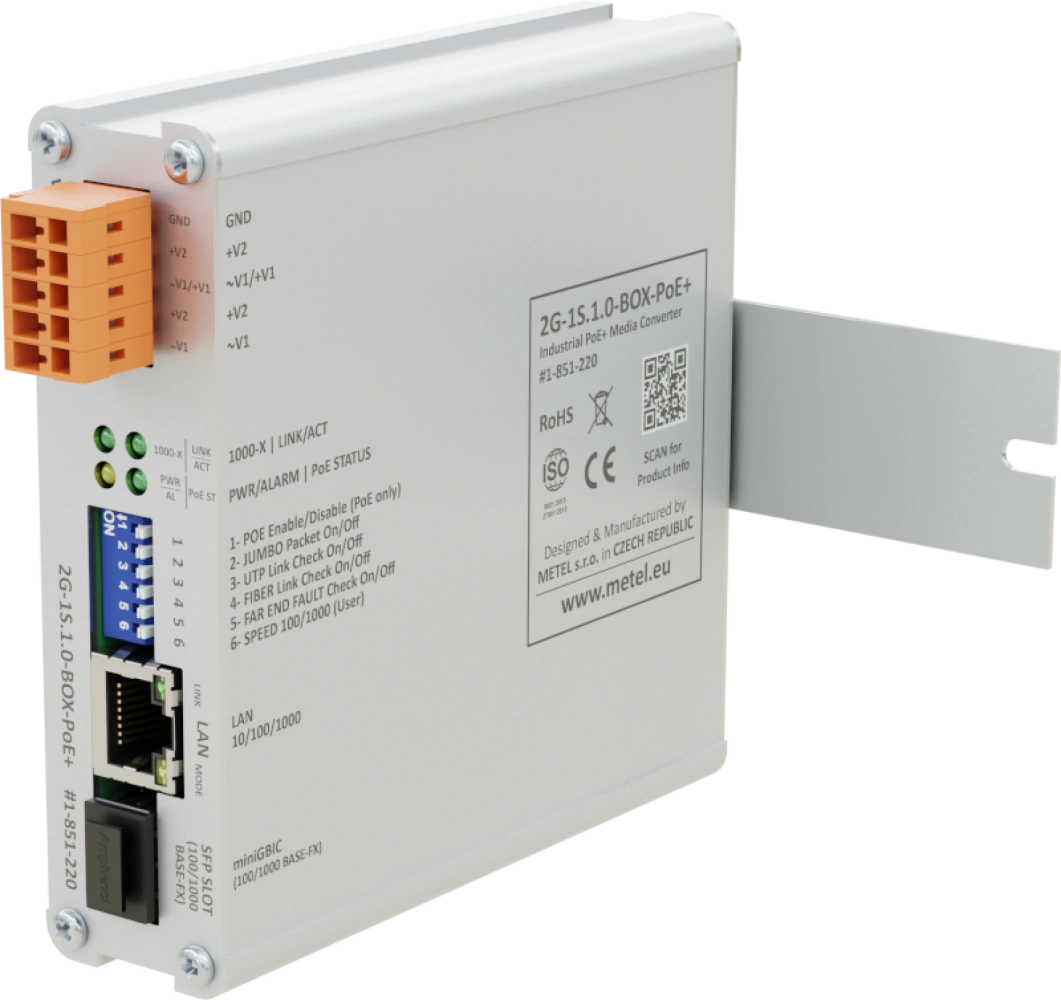

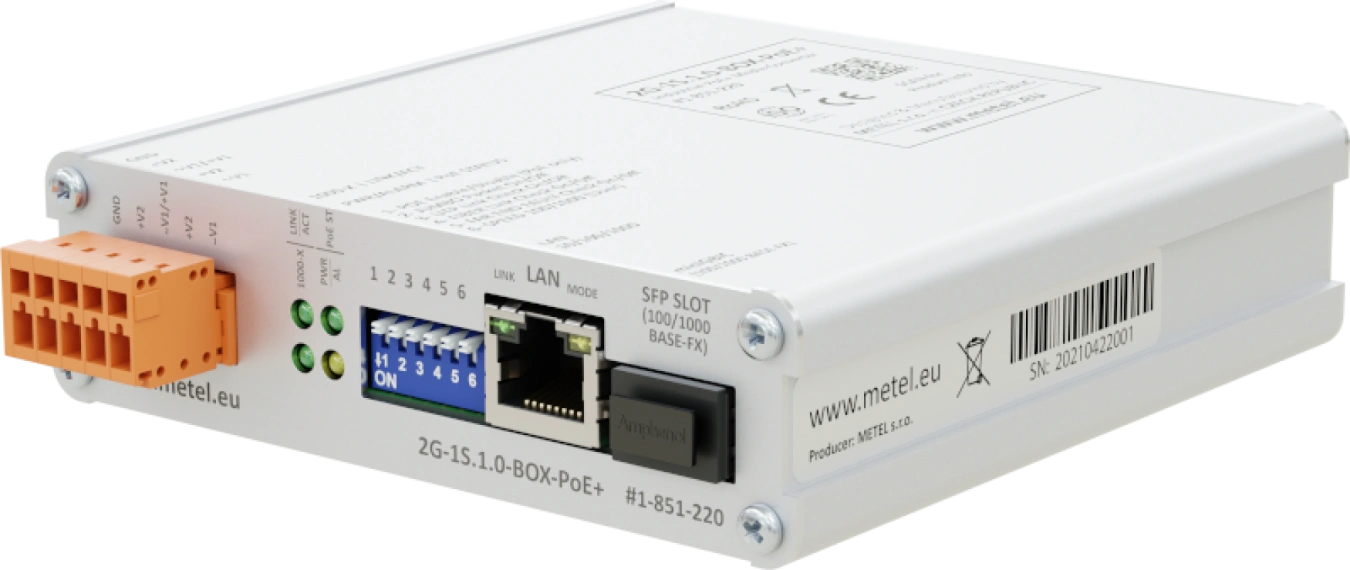

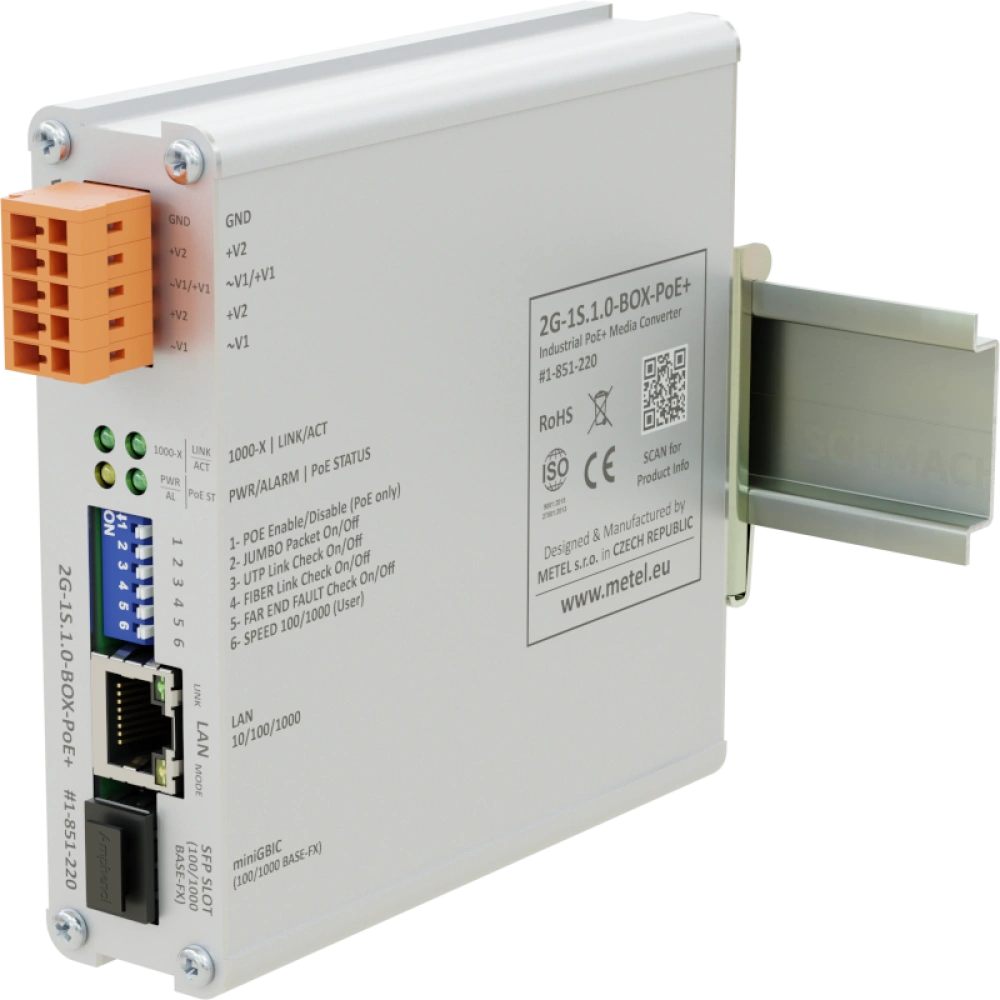

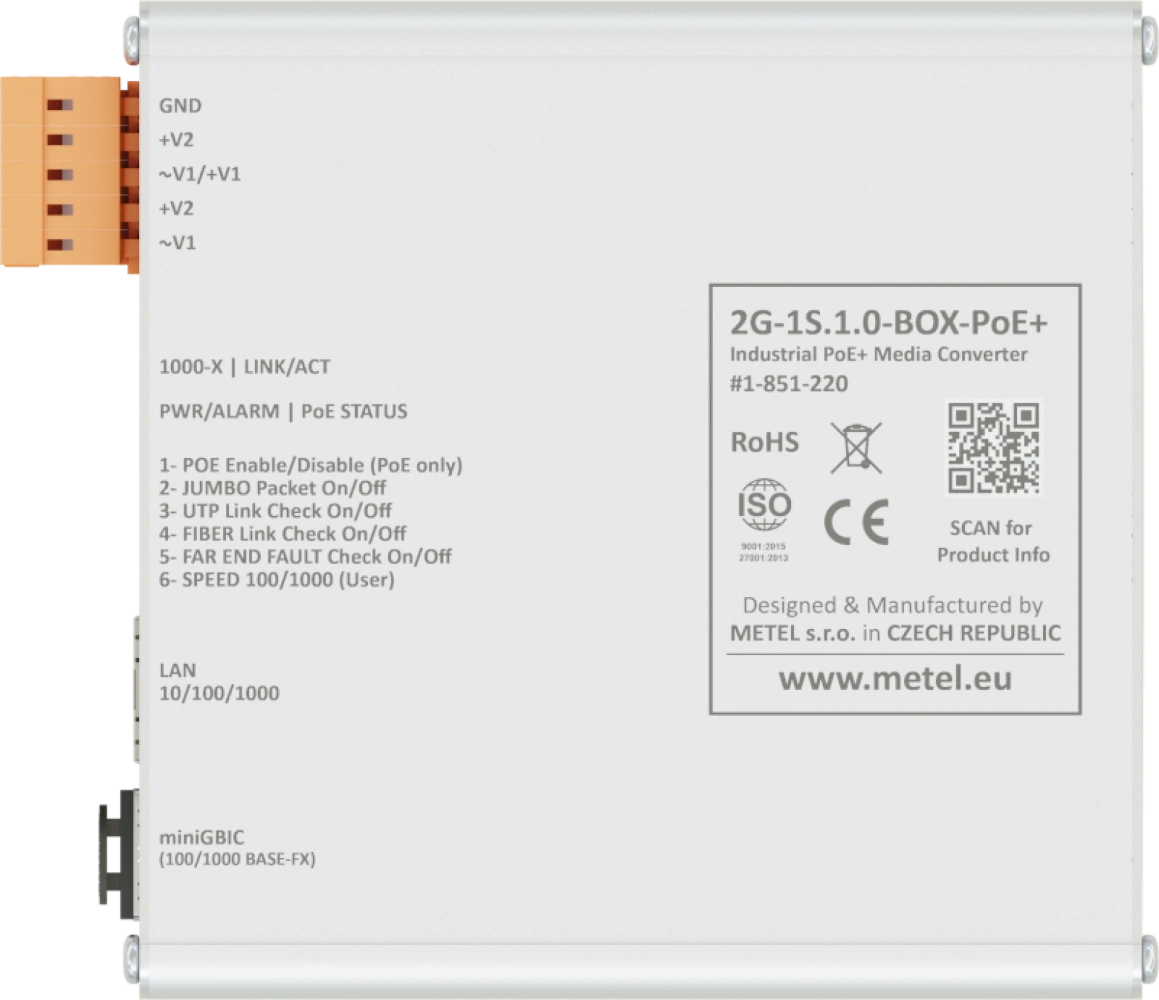

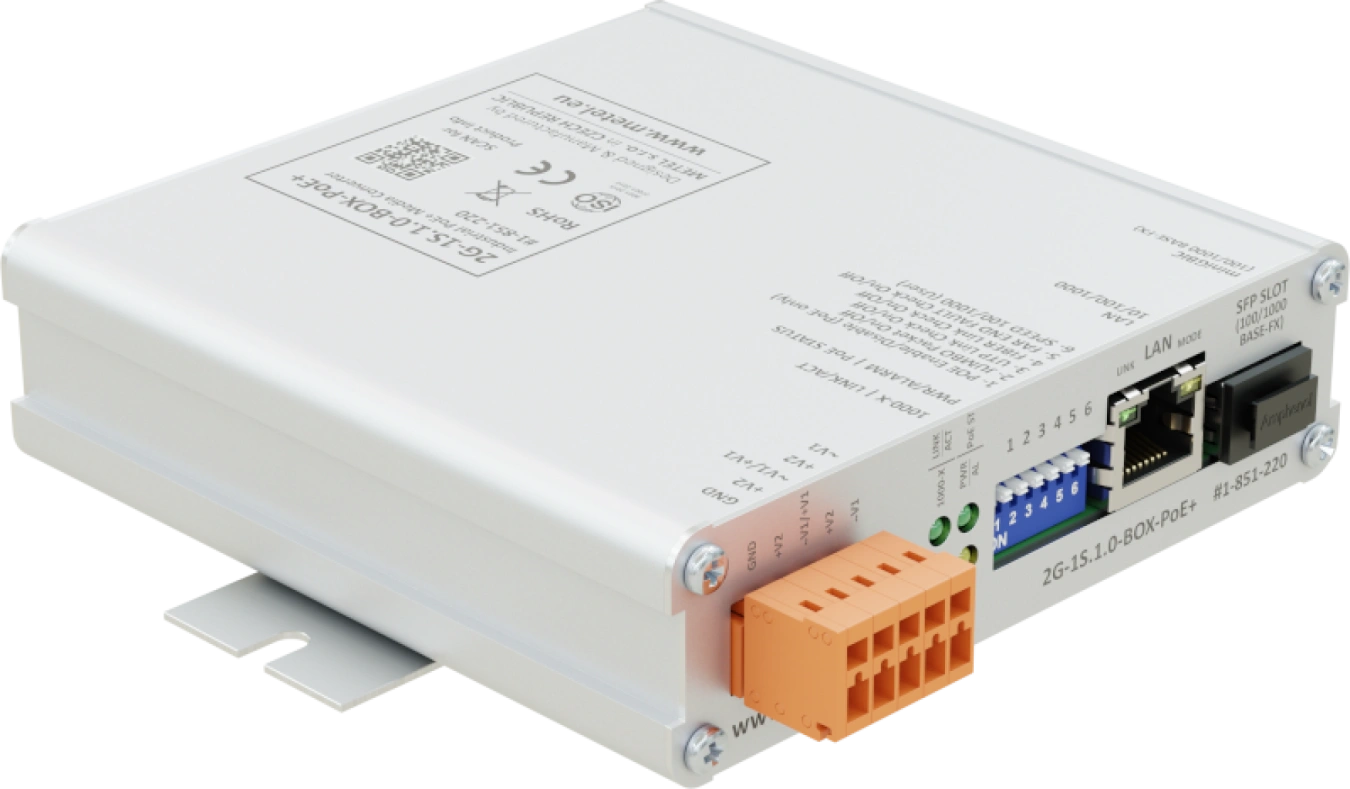

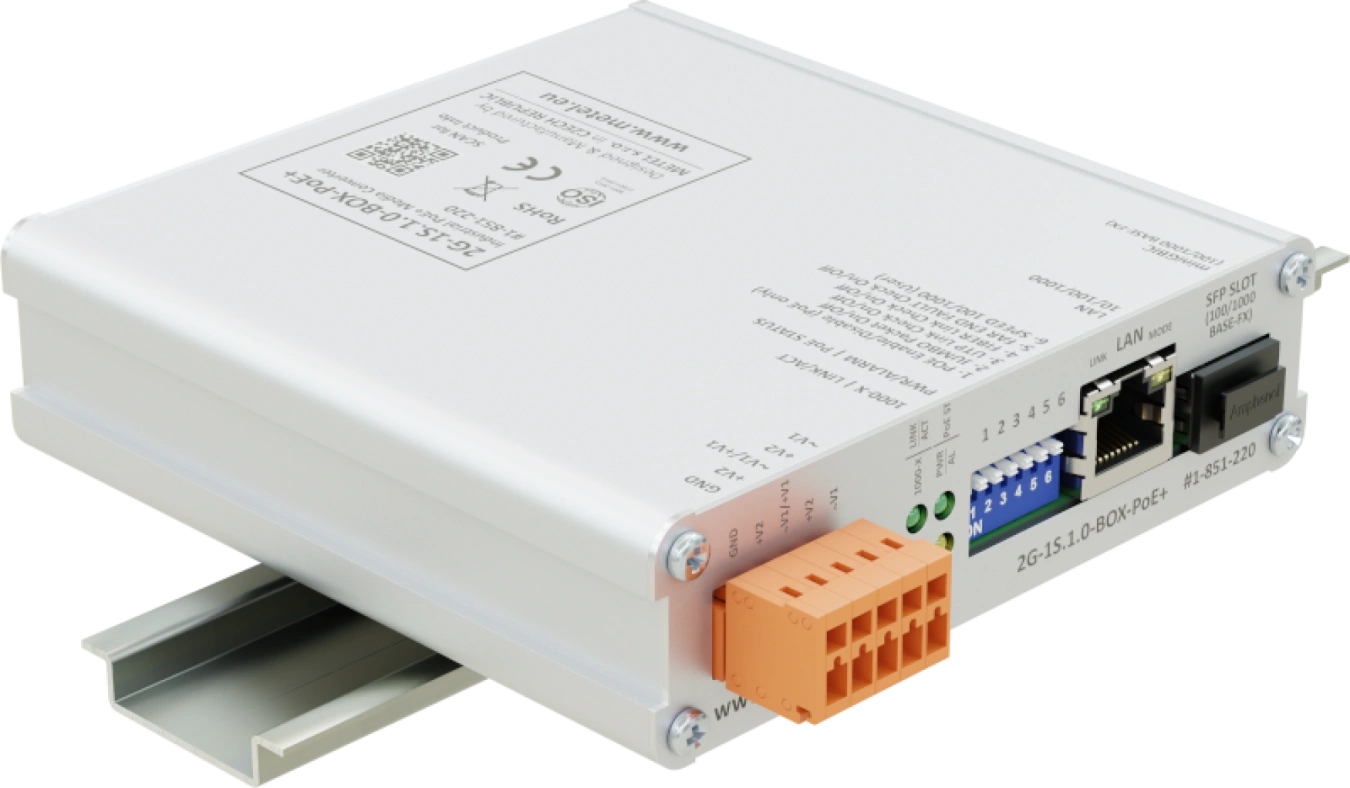

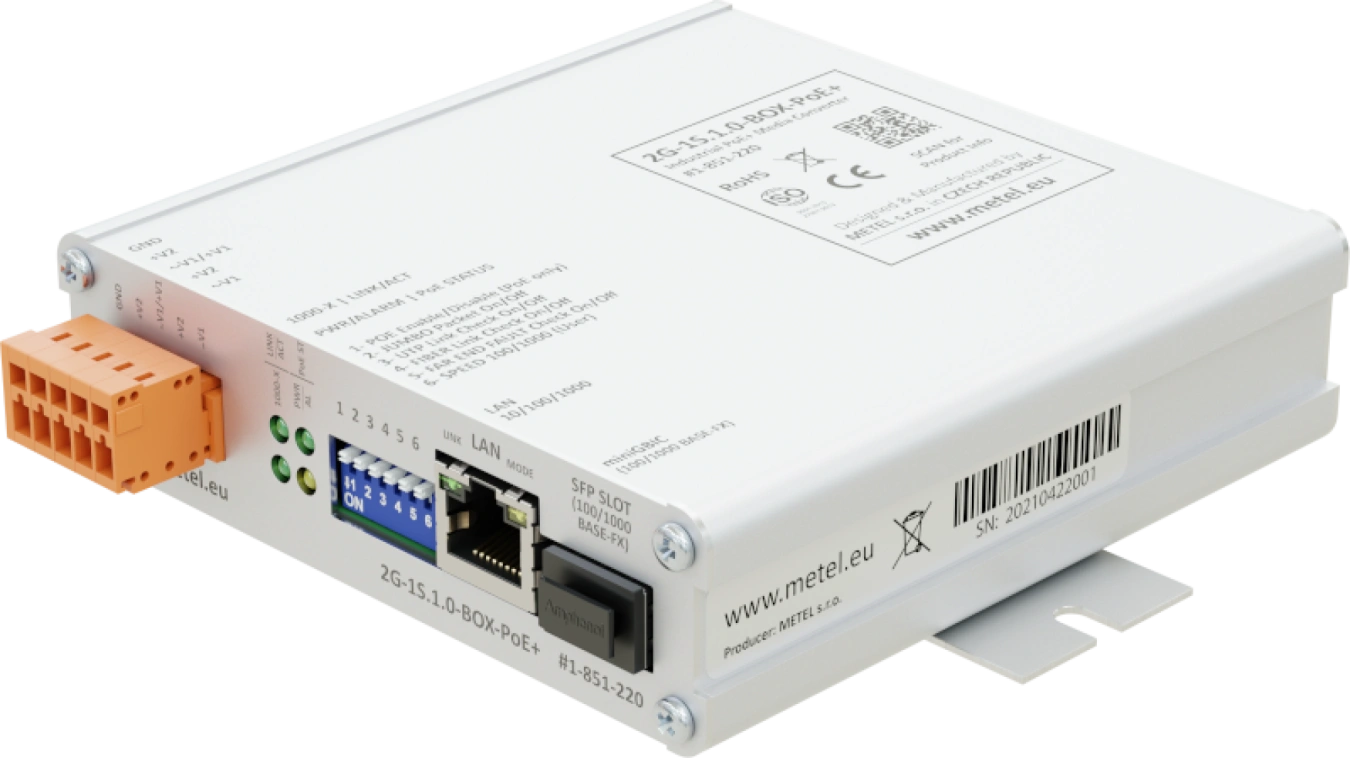

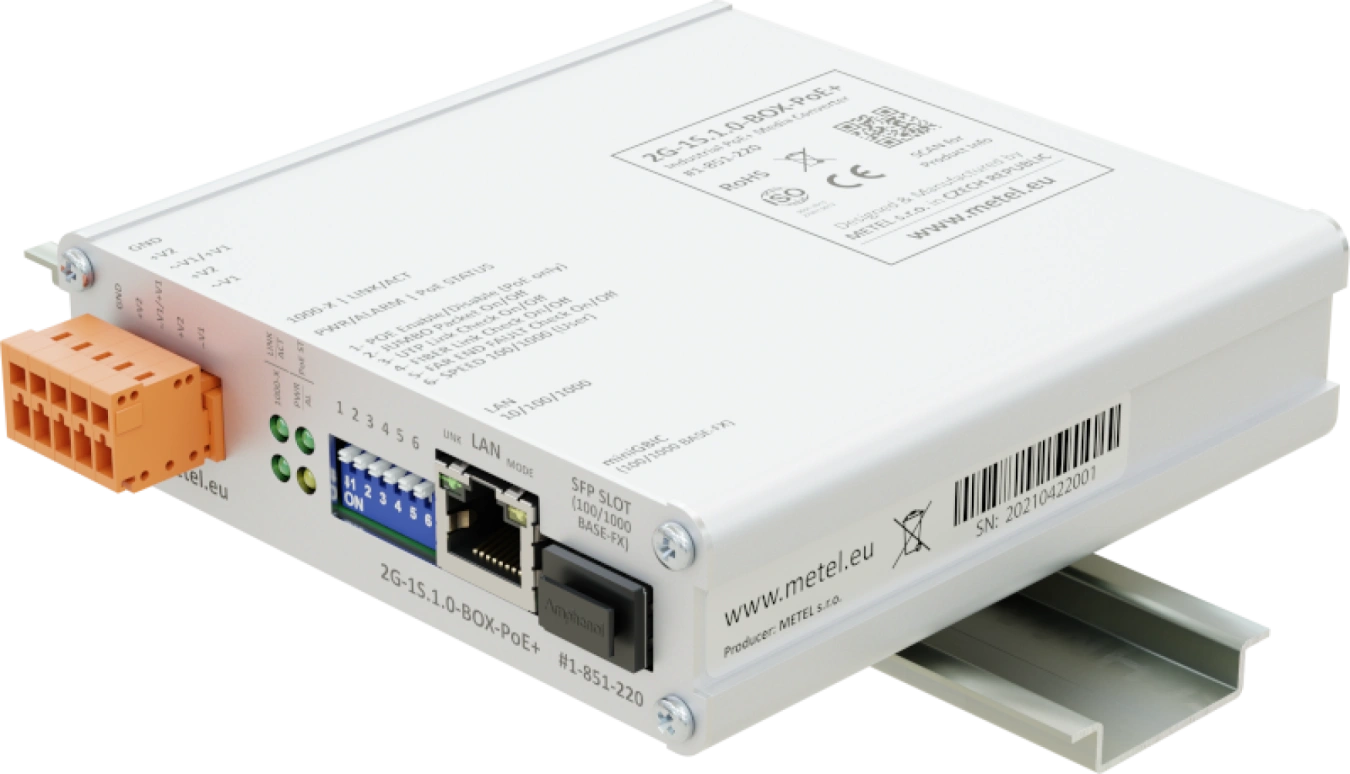

2G-1S.1.0-BOX-PoE

Przemysłowy konwerter mediów z obsługą PoE+ (25,5 W), gniazdo SFP z obsługą 100/1000BASE-X, obsługa FAR END FAULT, obsługa pakietów JUMBO, wykrywanie odłączenia kabla optycznego/FTP, ochrona przeciwprzepięciowa 30 A

Kod zamówienia: 1-851-220

Dostępność: Produkcja na pełną skalę

Specyfikacje

2G-1S.1.0-BOX

Krótką kartę katalogową (PDF) Deklaracja zgodności UE (PDF)

Parametry techniczne

GNIAZDO SFP
Liczyć	1
Obsługiwane formaty	100/1000 BASE-LX, BASE-BX

GIGABITOWY ETHERNET
Liczyć	1
Obsługiwane formaty	10BaseT, 100BaseTx, 1000BaseTx
Ochrona przeciwprzepięciowa	30 A kształt fali 8/20 μs
Złącze	RJ45

MOC
Liczyć	2
Złącze	WAGO 734-205
Bez PoE	10 - 30 V / 10 - 60 V DC
Z PoE do 15,4 W	48 - 57 VDC
Z PoE+ do 30 W	52 - 57 VDC
Zużycie energii	Maks. 2.5 W
Ochrona przeciwprzepięciowa	Fala 600 W 10/1000 μs

PoE (tylko dla wersji z PoE)
Liczba portów PoE	1
Maksymalna moc / port	30 W
Standard	IEEE 802.3af/at

ŚRODOWISKO
Temperatura pracy	-40...+70 °C
Temperatura przechowywania	-40...+70 °C
Wilgotność	Maks. 95 %

MECHANIKA
Waga	0,38 kg
Wymiary - wys./szer./gł.	30 x 110 x 124 mm

Standardy i protokoły, EMC i bezpieczeństwo

EMC i bezpieczeństwo
EN 55032		EMC urządzeń multimedialnych - wymagania dotyczące emisji
EN 55035		EMC urządzeń multimedialnych - wymagania dotyczące odporności
EN 62368-1		Wymagania dotyczące bezpieczeństwa sprzętu informatycznego
EN IEC 63000		Ocena produktów elektrycznych i elektronicznych pod kątem ROHS
EN 61000-6-2		Odporność - środowisko przemysłowe
EN 61000-4-2	8 kV	Wylot powietrza
EN 61000-4-2	6 kV	Wyładowanie kontaktowe
EN 61000-4-3	10 V/m	Wypromieniowane pole RF
EN 61000-4-4	1 kV	Bursty
EN 61000-4-5	1 kV	Impulsy uderzeniowe
EN 61000-4-8	30 A/m	Pole magnetyczne
EN 61000-4-11		Krótkotrwałe spadki i przerwy w zasilaniu

Standardy i protokoły
IEEE 802.3i	10BASE-T 10 Mbit/s (1,25 MB/s) po skrętce IEEE 802.3u dla 100BaseT(X) i 100BaseFX
IEEE 802.3u	100BASE-TX, 100BASE-T4, 100BASE-FX Fast Ethernet z prędkością 100 Mbit/s (12,5 MB/s) z autonegocjacją
IEEE 802.3ab	1000BASE-T Gbit/s Ethernet po skrętce z prędkością 1 Gbit/s (125 MB/s)
IEEE 802.3z	1000BASE-X Gbit/s ethernet przez światłowód z prędkością 1 Gbit/s (125 MB/s)
IEEE 802.3af/at	Zasilanie przez sieć Ethernet do 15,4 / 30 W
