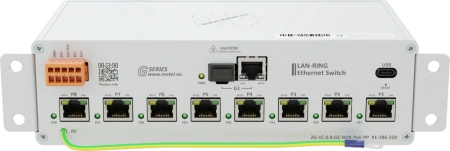

2G-1C.0.8.GC
- 1x port COMBO (SFP/RJ45)
- 8 portów Fast Ethernet z PoE, maks. 95 W na port
- Obsługa UPOE, POH, 802.3af/at/bt, maks. 95W na port
- Konfiguracja przez SSH CLI i GUI SIMULand
- Bezpieczny rozruch
- Topologie nadmiarowe RSTP, MSTP
- 2 niezależne wejścia zasilania
- VLAN, QoS, SNMP, SMTP, SNTP, IGMPv1/2, RSTP, LLDP, 802.1X, LACP, MSTP, Tacacs+, Syslog
- 64 zdarzenia z klientem HTTP/ONVIF, e-mail, IP Watchdogs, zdarzenia ETH, TCP, Modbus itp.
- Ochrona przeciwprzepięciowa do 1000A (8/20μs)
- Temperatura pracy od -40 °C do +75 °C
Przemysłowe switche zarządzalne z konfiguracją SSH CLI i SIMULand GUI są wyposażone w port COMBO, Fast Ethernet z PoE++. Oprócz obsługi popularnych standardów sieciowych, obejmują one również zarządzanie zdarzeniami z 64 automatycznymi zdarzeniami, dzięki czemu przełączniki te są idealne do złożonych aplikacji o wysokich wymaganiach dotyczących bezpieczeństwa i elastyczności używanych urządzeń. Przełączniki obsługują redundantne topologie MESH i redundantne zasilacze. Bardzo wytrzymały sprzęt pozwala na wdrożenie przełączników w trudnych warunkach w szerokim zakresie temperatur roboczych.
Niektóre z tych funkcji zostaną udostępnione w 2025 roku!
Aktualna lista dostępnych funkcji jest dostępna na żądanie pod adresem info@metel.eu.
Urządzenia zostały opracowane i wyprodukowane w UE i są zgodne z NDAA.
Modele

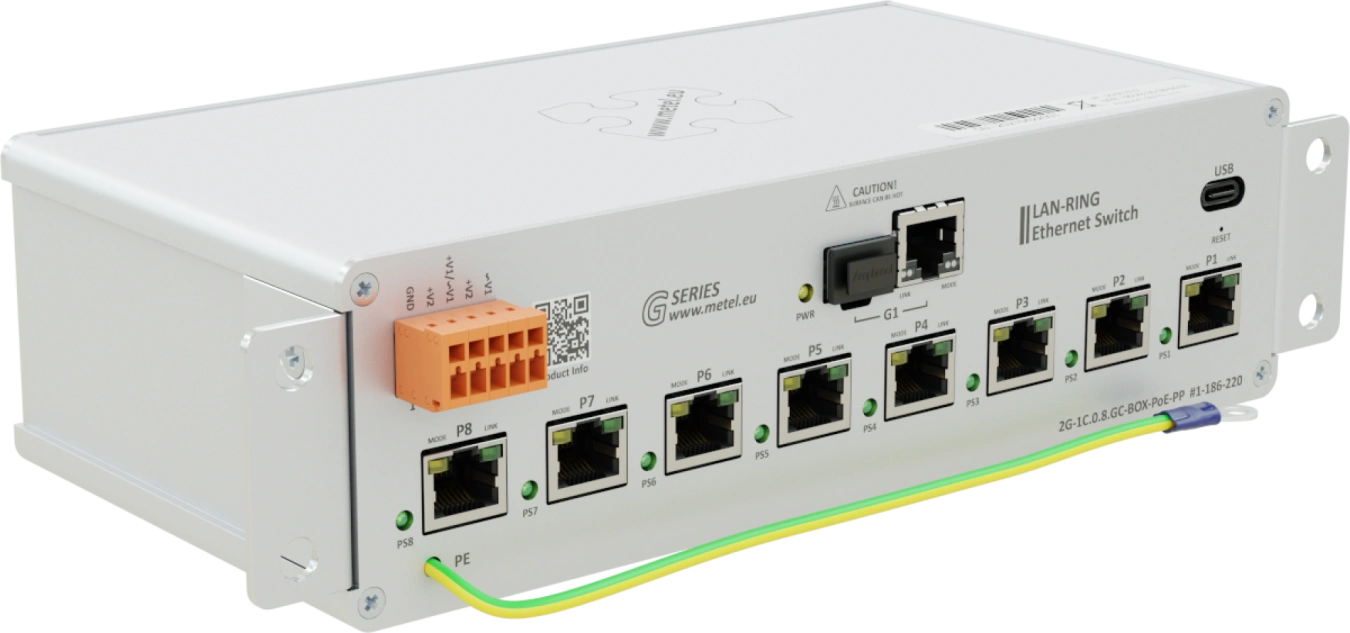

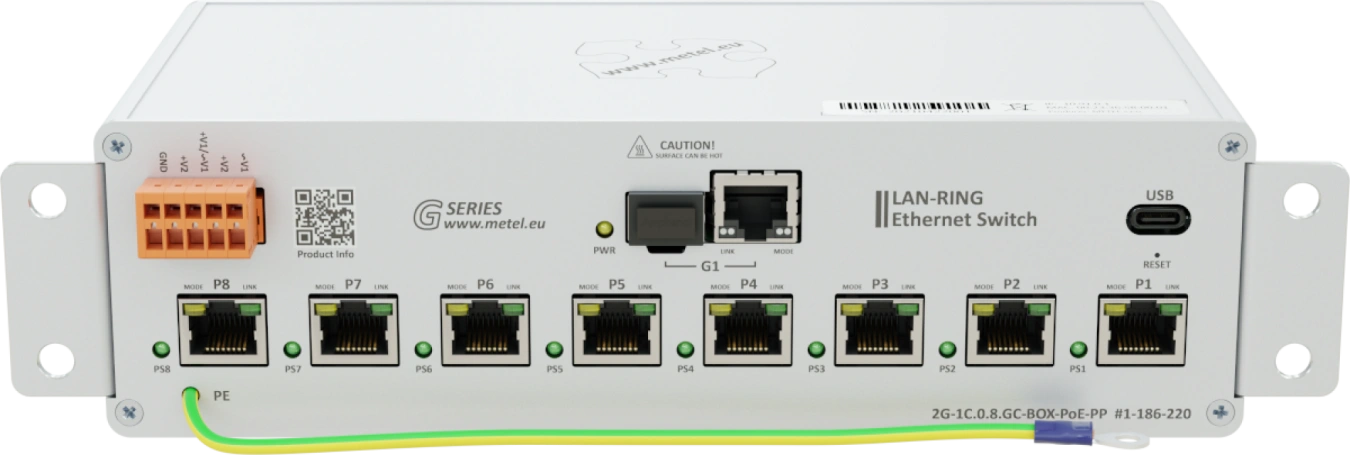

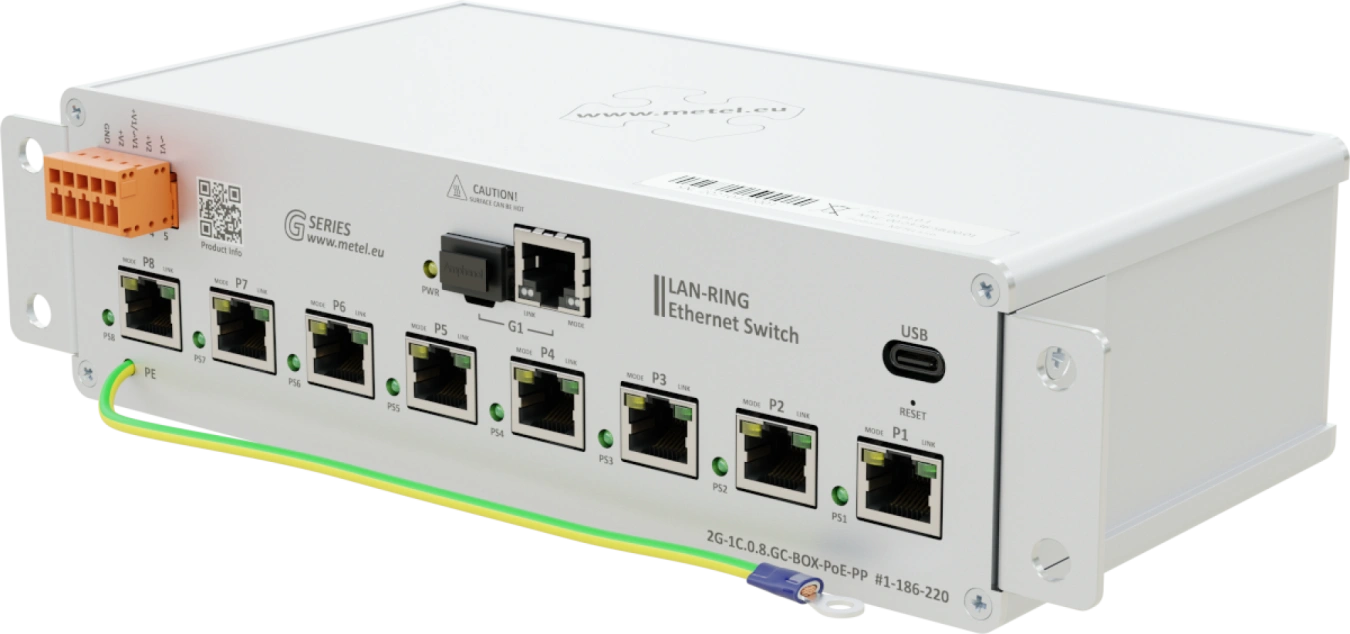

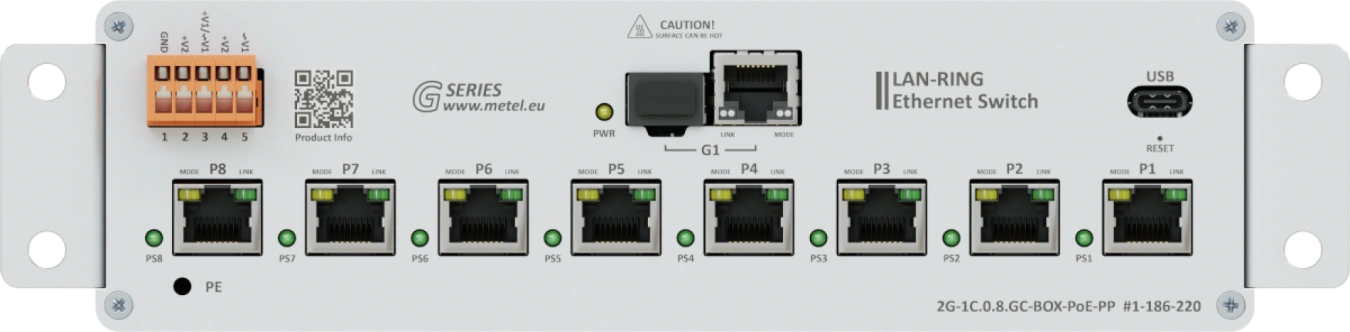

2G-1C.0.8.GC-BOX-PoE-PP
Przemysłowe switche zarządzalne z konfiguracją przez SSH CLI i SIMULand GUI są wyposażone w 1x slot SFP, 8x port Fast Ethernet z PoE, obsługują UPOE, POH, 802.3af/at/bt, limity PoE: maks. 270 W dla całego switcha / 170 W dla portów 1-4 lub 5-8 i maks. 270 W łącznego zużycia PoE na wszystkich portach, ochrona przeciwprzepięciowa portu FE 1000 A, port USB do lokalnego zarządzania, redundantne wejście zasilania, ochrona przeciwprzepięciowa na wszystkich wejściach, ZARZĄDZANIE ZDARZENIAMI.
Kod zamówienia: 1-186-220
Dostępność: Produkcja na pełną skalę
Specyfikacje
Parametry techniczne
| PORT COMBO | |
|---|---|
| Liczba | 1 |
| Gniazdo SFP | 100/1000 BASE-LX, BASE-BX |
| RJ45 | 10/100/1000 BASE-T |
| SZYBKI ETHERNET | |
|---|---|
| Liczba | 8 |
| Obsługiwane formaty | 10BaseT, 100BaseTx |
| Ochrona przeciwprzepięciowa | Przebieg 1000 A 8/20 μs |
| Złącze | RJ45 |
| MOC | |
|---|---|
| Liczba | 2 |
| Złącze | WAGO 734-205 |
| Bez PoE | 10 - 30 V / 10 - 60 V DC |
| Z PoE do 15,4 W | 48 - 57 VDC |
| Z PoE+ do 30 W | 52 - 57 VDC |
| Z PoE++ do 95 W | 53 - 57 VDC |
| Zużycie energii | Maks. 8 W bez PoE |
| Ochrona przeciwprzepięciowa | 1500 W kształt fali 10/1000 μs |
| PoE | |
|---|---|
| Liczba portów PoE | 8 |
| Maksymalna moc / port | 95 W |
| Całkowity pobór mocy PoE | 270 W |
| Standard | IEEE 802.3af/at/bt, UPOE, POH |
| ŚRODOWISKO | |
|---|---|
| Temperatura pracy | -40...+75 °C |
| Temperatura przechowywania | -40...+75 °C |
| Wilgotność | Maks. 100% (bez kondensacji) |
| MECHANIKA | |
|---|---|
| Waga | 1,1 kg |
| Wymiary - wys./szer./gł. | 60 x 255 x 113 mm |
| Ochrona IP | IP 30 |
| Chłodzenie | Pasywny |
| BEZPIECZEŃSTWO | |
|---|---|
| Uruchamianie oprogramowania sprzętowego | Kod jest szyfrowany i podpisywany |
| Secure Boot odszyfrowuje i weryfikuje podpis | |
| Aktualizacja oprogramowania sprzętowego | Obraz FW jest zaszyfrowany i podpisany przy użyciu AES-256, RSA-4096, SHA-512 |
| SNMP | SNMPv3 - SHA-512 / AES-256 (zalecane) |
| SNMPv2c (przestarzałe) | |
| Aplikacja GUI | Cyfrowo podpisany plik instalacyjny przy użyciu SHA-256, RSA 4096 |
| IEEE 802.1X-2004 | RFC3748 - EAP Packet Format, Authenticator PAE, Supplicant PAE |
| SSH | SSH v2, OpenSSH, OpenSSL |
| Tacacs+ | Uwierzytelnianie, autoryzacja, księgowość |
| ZARZĄDZANIE | |
|---|---|
| Zastosowanie | SIMULand.v4 |
| SNMPv3 | Szyfrowanie |
| SSH | CLI |
| PRZEŁĄCZNIK | |
|---|---|
| Liczba adresów MAC | 8 K |
| Maksymalny rozmiar ramki | 1632 B |
| Bufor pakietów | 1 Mbit |
| Przełączanie | Store-and-forward, pełna prędkość łącza, bez blokowania na wszystkich portach |
| Zdolność przełączania | 3,6 Gb/s |
Standardy i protokoły, EMC i bezpieczeństwo
| EMC i bezpieczeństwo | ||
|---|---|---|
| EN 55032 | EMC urządzeń multimedialnych - wymagania dotyczące emisji | |
| EN 55035 | EMC urządzeń multimedialnych - wymagania dotyczące odporności | |
| EN 62368-1 | Wymagania dotyczące bezpieczeństwa sprzętu informatycznego | |
| EN IEC 63000 | Ocena produktów elektrycznych i elektronicznych pod kątem ROHS | |
| EN 61643-21 | Ochronniki przeciwprzepięciowe w sieciach telekomunikacyjnych i sygnalizacyjnych | |
| EN 50121-4 ed.4 | Zastosowania kolejowe - EMC Emisja i odporność urządzeń sygnalizacyjnych i komunikacyjnych | |
| EN 61000-4-2 | 8 kV | Wylot powietrza |
| EN 61000-4-2 | 6 kV | Wyładowanie kontaktowe |
| EN 61000-4-3 | 20 V/m | Wypromieniowane pole RF |
| EN 61000-4-4 | 2 kV | Bursty |
| EN 61000-4-5 | 2 kV | Impulsy uderzeniowe |
| EN 61000-4-6 | 10 V | Odporność na zakłócenia linii wywołane polem RF |
| EN 61000-4-8 | 30 A/m | Pole magnetyczne |
| EN 61000-6-4 | Emisje - środowisko przemysłowe | |
| Standardy i protokoły | |
|---|---|
| IEEE 802.3i | 10BASE-T 10 Mbit/s (1,25 MB/s) po skrętce IEEE 802.3u dla 100BaseT(X) i 100BaseFX |
| IEEE 802.3u | 100BASE-TX, 100BASE-T4, 100BASE-FX Fast Ethernet z prędkością 100 Mbit/s (12,5 MB/s) z autonegocjacją |
| IEEE 802.3ab | 1000BASE-T Gbit/s Ethernet po skrętce z prędkością 1 Gbit/s (125 MB/s) |
| IEEE 802.3z | 1000BASE-X Gbit/s ethernet przez światłowód z prędkością 1 Gbit/s (125 MB/s) |
| IEEE 802.3ac | Maksymalny rozmiar ramki 1522 bajty (dozwolony znacznik 802.1Q) |
| IEEE 802.3x | Kontrola przepływu |
| IEEE 802.1p | Klasa usługi |
| IEEE 802.1X | Kontrola dostępu do sieci oparta na portach (PNAC) |
| IEEE 802.1q | Oznaczanie VLAN |
| SNMP v2c/v3 | Proste protokoły zarządzania siecią |
| IGMP v1/v2 | Internetowe protokoły zarządzania grupami |
| SNTP | Prosty protokół czasu sieciowego |
| SMTP | Prosty protokół przesyłania poczty |
| RSTP | Protokół szybkiego drzewa rozpinającego |
| Modbus TCP/RTU | Master / Slave |
| Zarządzanie | GUI SIMULandv4 - USB C / szyfrowane zarządzanie przez LAN |
| SSH | Interfejs wiersza poleceń |
| LACP | IEEE 802.3ad, protokół kontroli agregacji łączy |
| MSTP | Protokół wielokrotnego drzewa rozpinającego |
| Tacacs+ | System kontroli dostępu kontrolera dostępu terminala do uwierzytelniania, autoryzacji i rozliczania (AAA) w zabezpieczeniach sieciowych |
| Syslog | Standard rejestrowania komunikatów |
Do pobrania
Model STEP
2G-1C.0.8.GC
.stp
Noty aplikacyjne
SIM4 bez internetu
.pdf
Podręcznik
Oprogramowanie Open Source zastosowane w serii LAN-RING G
.pdf
Konfiguracja VLAN Metel
.pdf
Konfiguracja 802.1X
.pdf
Konfiguracja sieci VLAN Cisco-Metel
.pdf
Instrukcja CLI: 6.1960.16208
.pdf
Pliki MIB
Inne
Changelog serii G
.pdf
CLI - dostępne polecenia - wersja fw: 5.1921.16090
.pdf
Plan konserwacji
.pdf
Instrukcja instalacji
Instrukcja instalacji
.pdf
Zawartość pakietu
- Przełącznik

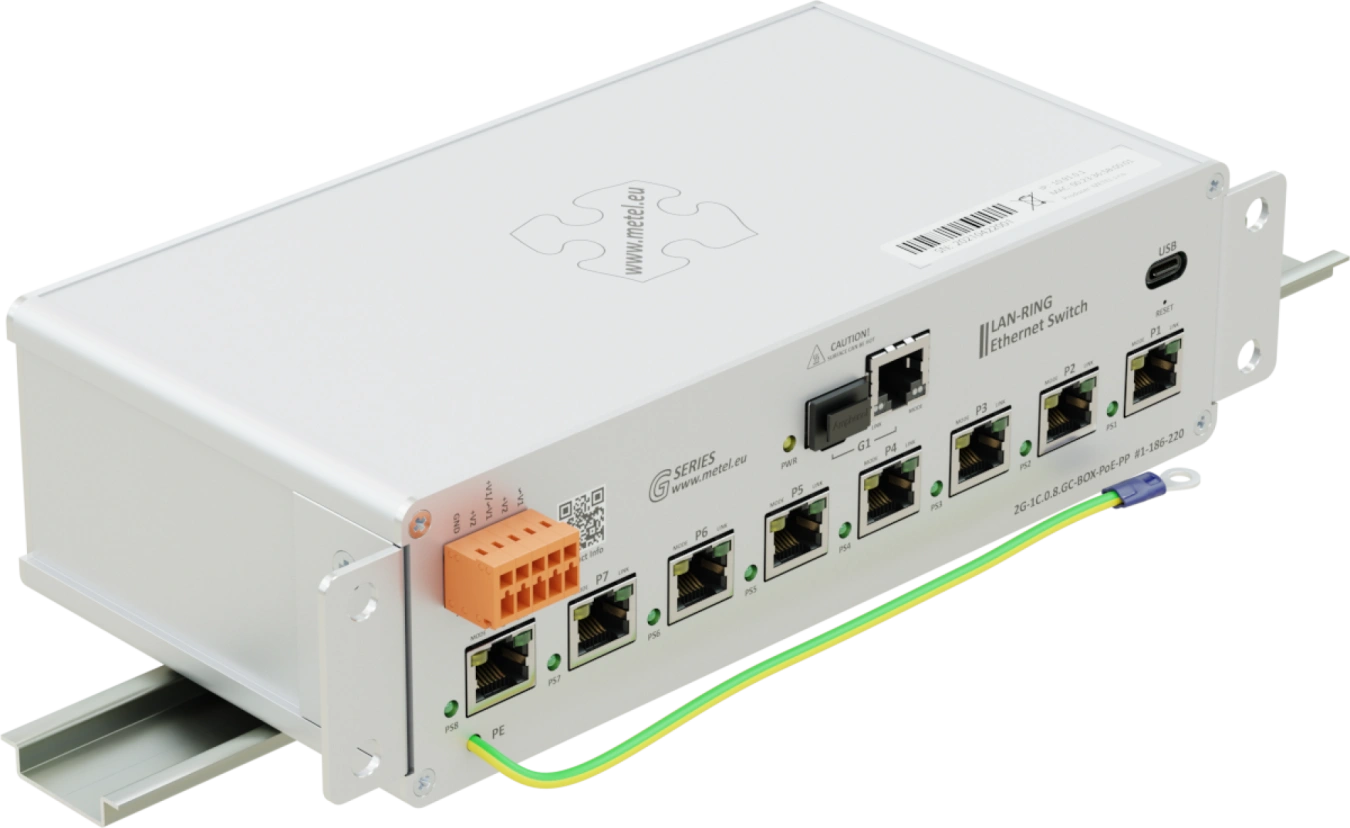

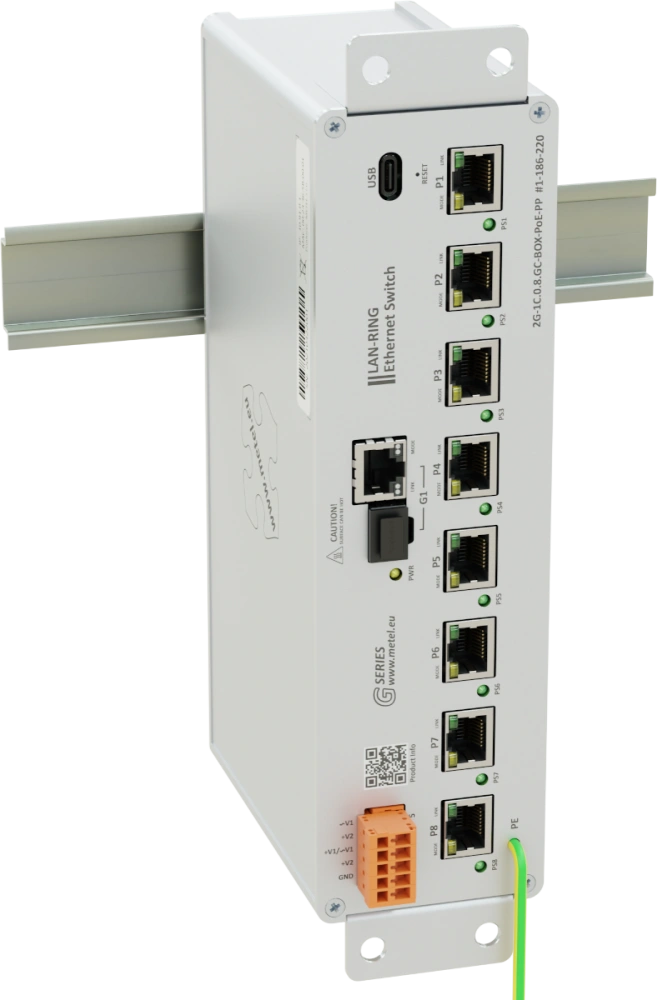

- Zestaw montażowy do montażu przełącznika na szynie DIN

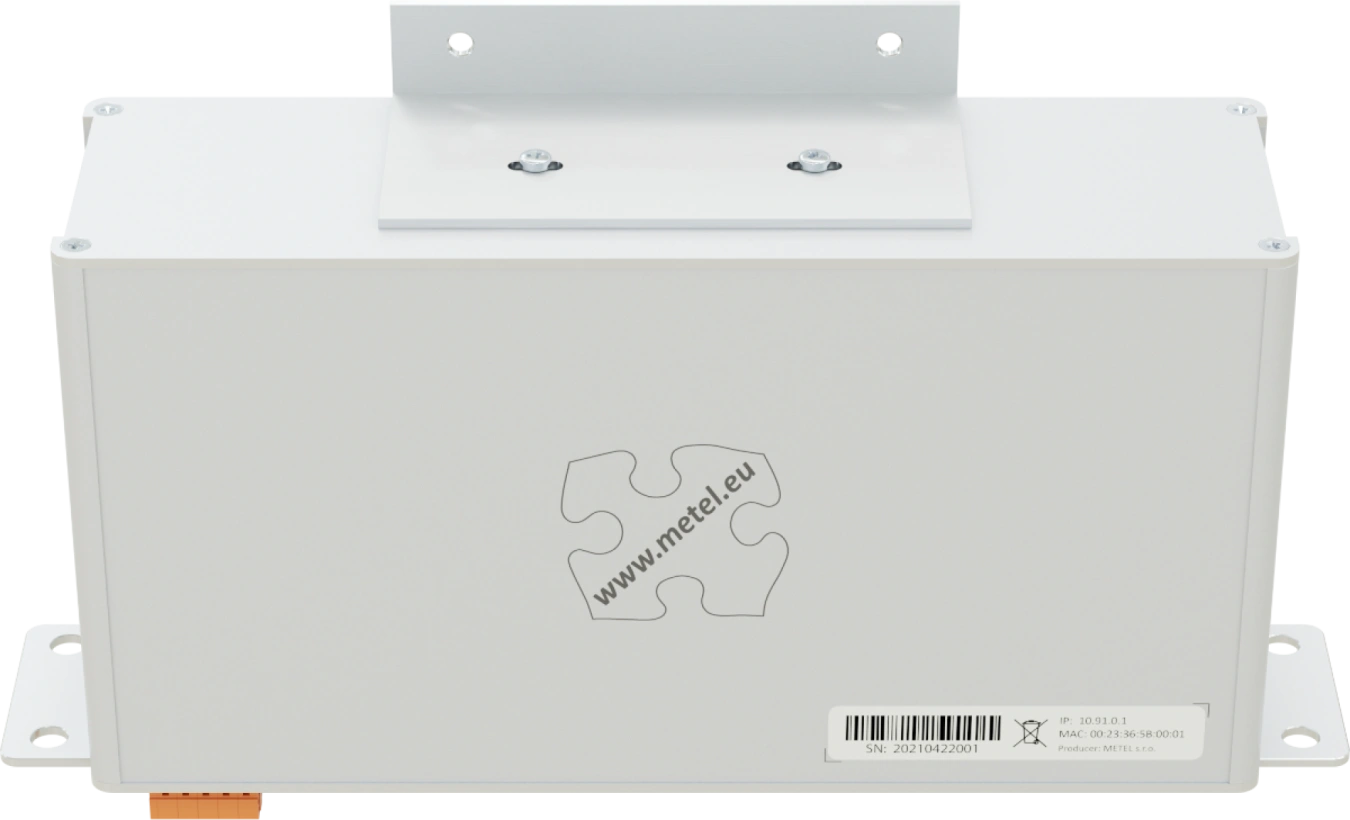

- Zestaw montażowy do montażu przełącznika na płaskiej powierzchni
- Wsporniki do rozdzielnic 10"
- Instrukcja instalacji
Akcesoria
FAQ
Jakie są domyślne hasła dla przełącznika serii G?
SNMPv3 (odczyt i zapis)
Nazwa użytkownika:"master"
Algorytm uwierzytelniania: SHA1
Hasło uwierzytelniające:"mastermaster"
Algorytm prywatny: AES128
Hasło prywatne:"mastermaster"
SNMPv3 (tylko do odczytu)
Nazwa użytkownika:"user"
Algorytm uwierzytelniania: SHA1
Hasło uwierzytelniające:"useruser"
Algorytm prywatny: AES128
Hasło prywatne:"useruser"
SNMPv2c (odczyt i zapis)
Społeczność:"write"
SNMPv2c (tylko odczyt)
Społeczność:"read"
SSH (ethernet)
Użytkownik:"metel"
Hasło:"metel"
SSH (USB)
Usługa:"metel"
Użytkownik:"metel"
Hasło:"metel"
Czy adres IP, maska i brama zmienią się po przywróceniu ustawień fabrycznych?
Tak. Przywrócenie ustawień fabrycznych USB spowoduje przywrócenie ustawień fabrycznych urządzenia.
Parametry domyślne
Adres IP - wydrukowany na etykiecie przełącznika
Maska - 255.0.0.0
Brama - 10.1.0.1
Czy konfiguracja przełącznika serii G zostanie zachowana po aktualizacji FW?
TAK, konfiguracja powinna zostać zachowana nawet po aktualizacji systemu, ale zawsze warto wcześniej wykonać kopię zapasową bieżącej konfiguracji. Zalecam wykonanie pełnej kopii zapasowej, aby uniknąć problemów, które mogą wystąpić podczas aktualizacji.
W jaki sposób gwarantowana jest kompatybilność modułów SFP różnych producentów?
Parametry mechaniczne i elektryczne modułów SFP i slotów są zdefiniowane w umowie MSA (multi-source agreement). Zapewnia to wzajemną kompatybilność między producentami modułów SFP i gniazd SFP elementów sieciowych. Moduł SFP zawiera pamięć EEPROM. Przechowuje ona informacje o typie modułu, obsługiwanej prędkości, typie interfejsu optycznego itp. Najczęściej stosowanymi standardami w IT są standardy 100BASE-LX i 1000BASE-LX (złącza LC) z komunikacją 2-włóknową. Prawdopodobnie doprowadziło to również do tego, że niektóre komercyjne przełączniki nie obsługują bardziej nowoczesnych standardów jednowłóknowych 100BASE-BX i 1000BASE-BX. W szczególności dotyczy to bajtu 6 w pamięci EEPROM (kody zgodności Ethernet). Z powyższych powodów wszystkie moduły BX-1000-...SFP mają ustawiony bit 1 (1000BASE-LX) w bajcie 6, a moduły BX-1000-...SFP mają ustawiony bit 4 (100BASE-LX) w bajcie 6. Moduły są wtedy łatwo wykrywane nawet przez przełącznik, który nie obsługuje 100/1000BASE-BX.
Co oznaczają oznaczenia W4 i W5 na modułach SFP?
W przypadku modułów z dwukierunkowątransmisją danych przez pojedynczewłókno (multipleks falowy) konieczne jest prawidłowe połączenie modułów optycznychze sobą. Oznaczato ,żena przykład w modułach WDMMETELmoduł oznaczonyjakoW4może być połączony tylko z modułemoznaczonym jakoW5. Nie jest możliwe połączenie W4 z W4 lub W5 z W5.
BX-100(0)-20-Wx-L
Długość faliW4: TX:1310 / RX:1550 nm
Długość faliW5: TX:1550 / RX:1310 nm
BX-10G-20-Wx
Długość fali W4: TX:1270 / RX:1330 nm
Długość fali W5: TX:1330 / RX:1270 nm
Czy ma to wpływ na sposób wkładania modułów SFP do gniazd SFP w przełączniku?
TAK, jeśliużywanyjestprotokół LAN-RING. W protokole LAN-RING portoniższymindeksie jestportemnadawczym, a port owyższymindeksie jest portemodbiorczym.Dlatego należyprzestrzegaćzasady, że optyka zostanie podłączona z portu oniższymindeksiedo portu owyższymindeksie.Dlategowewszystkichprzełącznikachw pierścieniumoduły SFPmusząbyćwłożone wten samsposób, np. SFP zeznacznikiem W4 na końcuzostanie włożony do gniazda G1, aSFP zeznacznikiem W5 zostanie włożony do gniazda G2.
NIE, jeśliwyłączysz protokół LAN-RING lub użyjeszprotokołu RSTP. Wtymprzypadku nie maznaczenia, w jaki sposób SFP są wkładane.
Czy gniazda SFP przełączników LAN-RING obsługują również moduły SFP ze złączami RJ45?
Tak, mają wsparcie.
Na przykład możemy polecić następujące testowane typy:
MIKROTIK S-RJ01
BEL SFP-1GBT-05
Moduły RJ45 SFP nie są obsługiwane w przełączniku 2G-2C.8S.0.0.F(G)-BOX na portach P1-P8.
Jakie metody szyfrowania i uwierzytelniania są obsługiwane na przełączniku dla SNMPv3?
Przełączniki obsługujące SNMPv3 mają domyślnie włączone metody SHA1 i AES128. W konfiguracji można zmienić na SHA512 i AES256c.
Jakie jest maksymalne zalecane obciążenie portów optycznych 20G/2G/200M?
Zalecane obciążenie linii wynosi 75% całkowitej przepustowości danych.
Czy LAN-RING może być również używany jako system magistrali?
Tak, oczywiście, ta opcja jest dostępna dla systemu LAN-RING. Tylko w tym przypadku zalecamy wyłączenie funkcji dzwonienia w konfiguracji przełącznika (None) lub przełączenie LAN-RING na Rapid Spanning Tree Protocol (RSTP-M).
Czy funkcja PoE jest dostępna w ustawieniach domyślnych przełącznika?
Funkcja PoE jest fabrycznie ustawiona jako "wyłączona". Dlatego poszczególne porty, do których podłączone są kamery lub urządzenia obsługujące PoE, muszą być włączone w konfiguracji. Jeśli PoE nie uruchamia się nawet po aktywacji, przełącznik umożliwia włączenie funkcji Ignore Detect.
Przedłużanie UTP/FTP do ponad 100 m?
Jeśli odległość między kamerą a switchem jest większa niż 100 m, stosujemy rozwiązanie LAN-EXT. Jest to urządzenie, które może powtarzać trasę łącza, nawet kilka razy pod rząd.
Różne zachowanie protokołu RSTP
Zaobserwowałem różne zachowanie RSTP przełącznika w porównaniu do konkurencyjnego przełącznika w następującej sytuacji. W sieci znajdują się dwa przełączniki połączone ze sobą łączem światłowodowym. Filtrowanie ruchu wychodzącego jest włączone na jednym z tych urządzeń (Egress filtering: No unknown destination address). Jednak w tym momencie dostępny jest tylko jeden przełącznik, ponieważ łącze jest blokowane przez protokół RSTP. Jeśli jednak zastąpię niedostępny przełącznik konkurencyjnym urządzeniem o podobnej konfiguracji, oba przełączniki będą dostępne.
Filtrowanie wychodzące powoduje, że ramki BPDU są wysyłane tylko w jednym kierunku, ponieważ drugi kierunek jest filtrowany. Powoduje to, że pierwszy przełącznik wie o drugim, ale drugi nie wie o pierwszym. Warunek ten jest obsługiwany przez tak zwany "mechanizm rywalizacji". Mechanizm ten został włączony do standardu 802.1D-2004 i rozwiązuje problem, o którym wspomniałeś, blokując łącze, aby zapobiec pętlom. Nasza implementacja protokołu RSTP jest zgodna z tym standardem. Inni producenci mogą mieć inną implementację protokołu RSTP opartą na starszym standardzie, który nie zawierał "mechanizmu sporów".
