Modbus ve switchích série G

Datum aktualizace: 18.8.2026
Verze FW: 9.2090.17112 a vyšší
Verze SIMULand.v4: 26.8.18.xxxx a vyšší
Typ zařízení: 2G-2C.0.8.G-BOX-PoE-PP

Popis

Switch podporuje protokoly Modbus RTU a TCP, a to jak v režimu Master, tak v režimu Slave. Vyčtené hodnoty dokáže efektivně předávat dál prostřednictvím protokolu SNMP.

Omezení

V současné době NENÍ implementován žádný Event, který by vytvářel automatické akce.
Konfigurace Modbusu je dostupná přes SNMP nebo v aplikaci SIMULand.v4, v CLI nelze nyní Modbus konfigurovat.

Praktické využití ke sběru a vizualizaci dat o spotřebě energie

• Měření: Modbusový elektroměr měří celkovou spotřebu energie a je připojen na sběrnici RS-485 switche.

Elektroměry s rozhraním Modbus jsou součástí vybraných modelů rozváděčů řady OH.

• Vyčítání: LAN-RING switch pravidelně vyčítá hodnoty z Modbus registru elektroměru.
• Ukládání: Řídicí jednotka (IPLOG) stahuje tato data ze switche pomocí dotazů SNMP a ukládá je do své MySQL databáze.

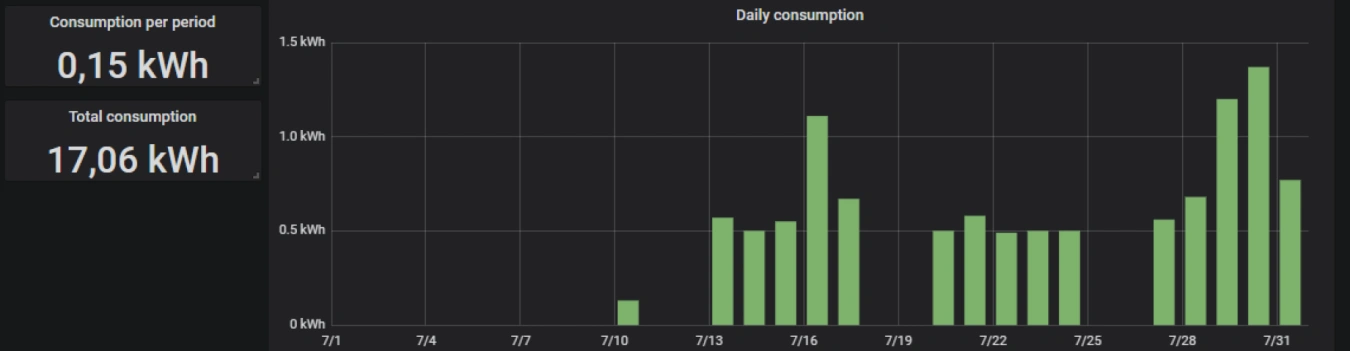

• Zobrazení: Naměřené hodnoty se v reálném čase přehledně zobrazují v aplikaci Grafana.

Schéma zapojení

‌

‌

‌
