Modbus v prepínačoch série G
Dátum aktualizácie: 18. 8. 2026
Verzia FW: 9.2090.17112 a vyššia
Verzia SIMULand.v4: 26.8.18.xxxx a vyššia
Typ zariadenia: 2G-2C.0.8.G-BOX-PoE-PP
Popis
Switch podporuje protokoly Modbus RTU a TCP, a to ako v režime Master, tak aj v režime Slave. Načítané hodnoty dokáže efektívne odosielať ďalej prostredníctvom protokolu SNMP.
Obmedzenia
V súčasnosti NIE JE implementovaná žiadna udalosť (Event), ktorá by vytvárala automatické akcie.
Konfigurácia Modbusu je dostupná cez SNMP alebo v aplikácii SIMULand.v4, v CLI nie je momentálne možné Modbus konfigurovať.
Praktické využitie na zber a vizualizáciu údajov o spotrebe energie
- Meranie: Modbusový elektromer meria celkovú spotrebu energie a je pripojený k zbernici RS-485 prepínača.

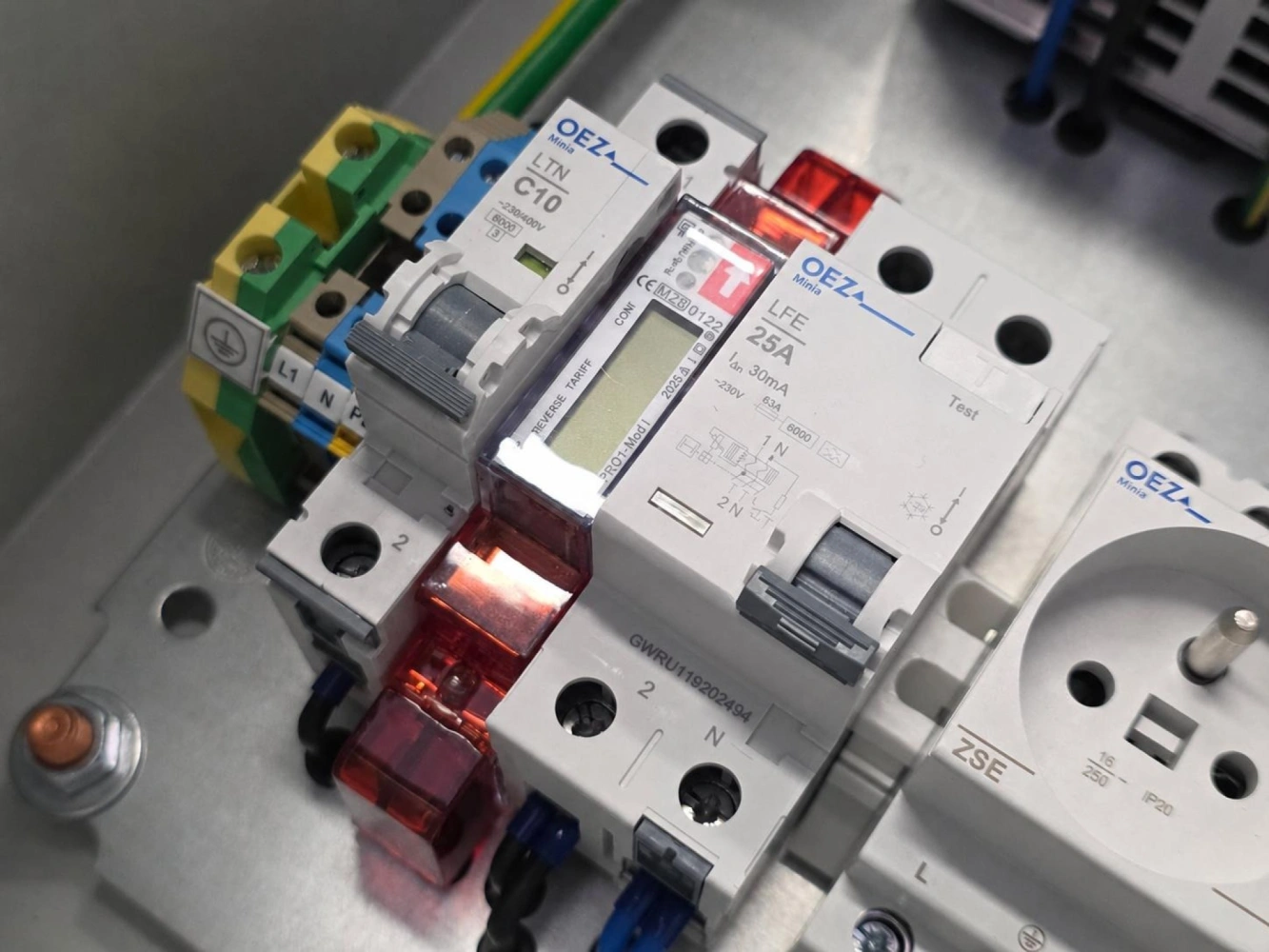

Elektromery s rozhraním Modbus sú súčasťou vybraných modelov rozvádzačov radu OH.
- Načítanie: Prepínač LAN-RING pravidelne načítava hodnoty z Modbusového registra elektromera.
- Ukladanie: Riadiaca jednotka (IPLOG) stahuje tieto údaje zo switcha pomocou SNMP dotazov a ukladá ich do svojej databázy MySQL.
- Zobrazenie: Namerané hodnoty sa prehľadne zobrazujú v reálnom čase v aplikácii Grafana.

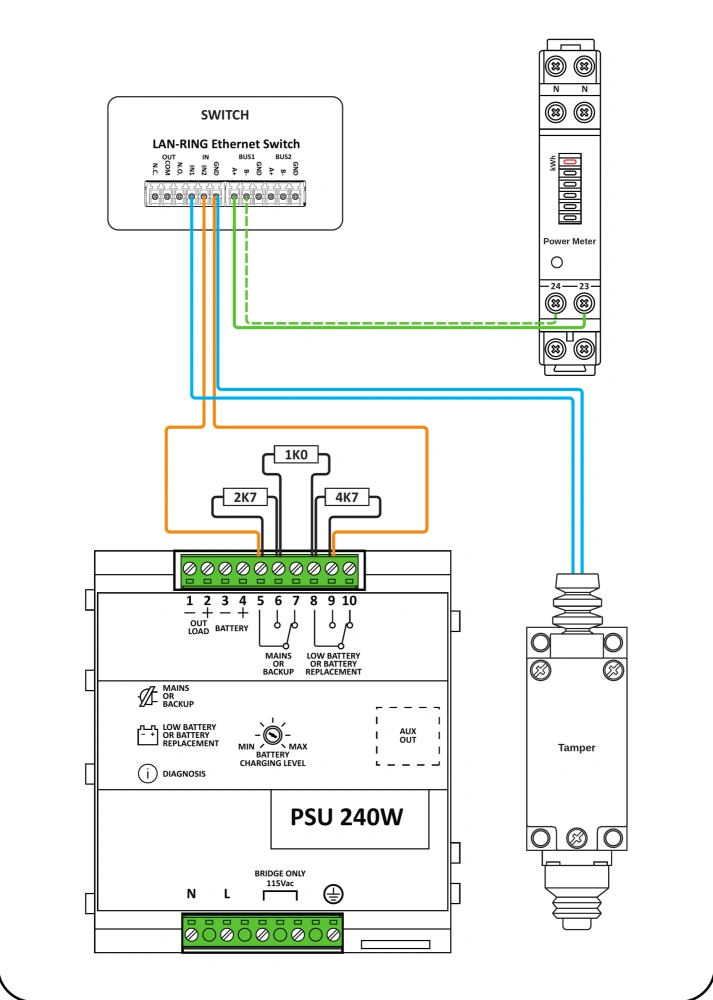

Schéma zapojenia
