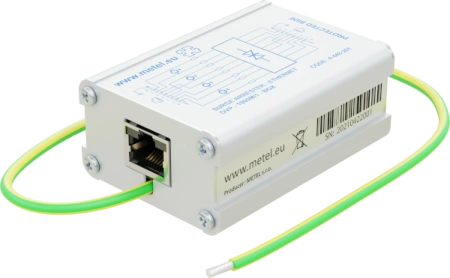

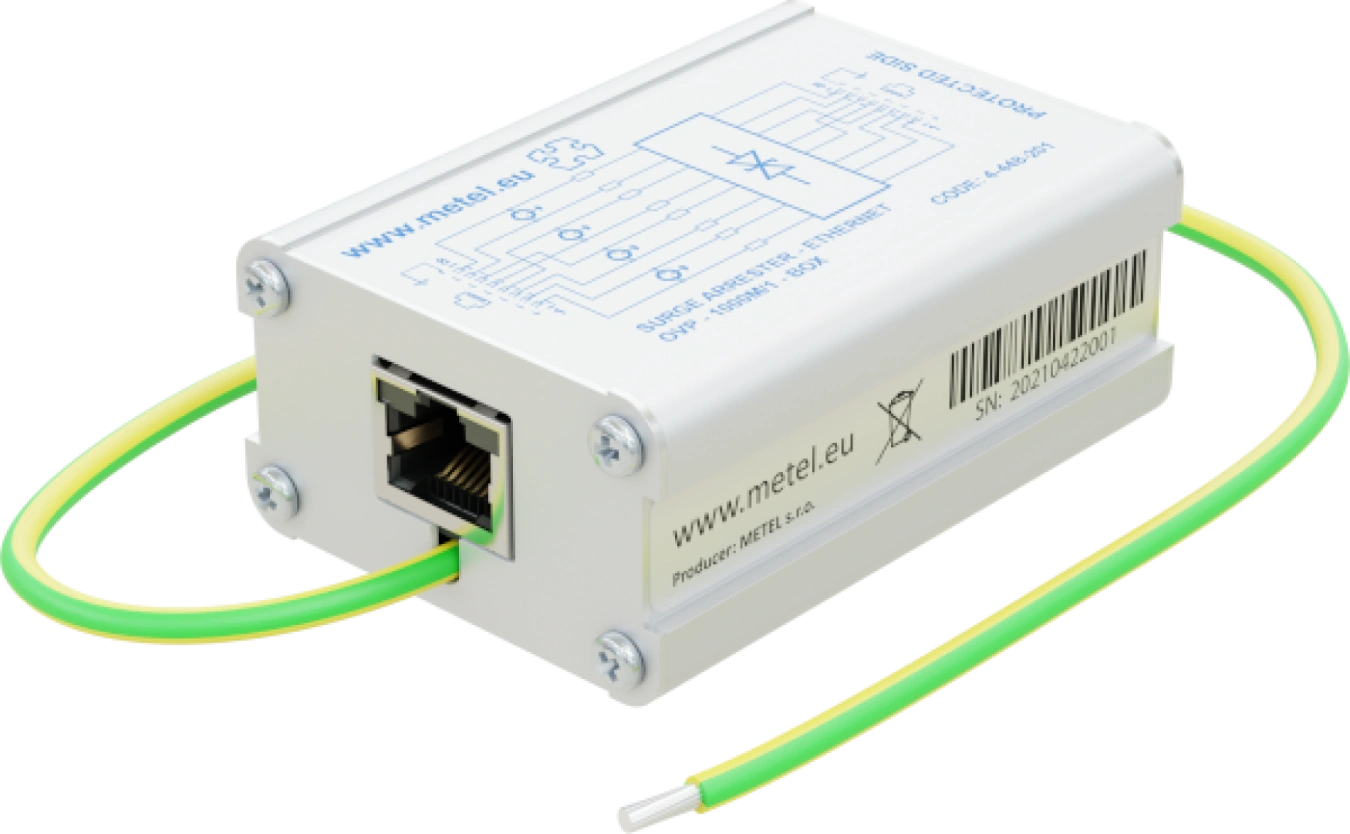

OVP-1000M
- Protezione da sovratensione dell'interfaccia 1000BASE-T
- Protezione a due stadi estremamente efficace
- Adatto per applicazioni esterne
- Morsetto in PE isolato galvanicamente
- Temperatura di esercizio da -40°C a +70°C
Protezione contro le sovratensioni in due fasi LAN 10/100/1000Mbps. L'uso tipico è quello di proteggere server, DVR, computer e altri dispositivi IP sensibili.
I dispositivi sono sviluppati e prodotti nell'UE e soddisfano i requisiti NDAA.
Modelli
OVP-1000M/1-BOX
OVP-1000M/1-BOX, limitatore di sovratensione per interfaccia 1000BASE-T, struttura a due stadi, terminale PE isolato galvanicamente, installazione su superficie piana o DIN35
Codice d'ordine: 4-448-201
Disponibilità: Produzione su scala reale
Specifiche tecniche
Parametri tecnici
| PORTE PROTETTE | |
|---|---|
| Standard Ethernet | 1000 BASE-T |
| Numero di porte protette | 1 |
| Numero di coppie protette | 4 |
| Max. Tensione di esercizio (dati) | 6 V |
| Max. Tensione operativa (PoE) | 60 V |
| Max. Corrente di esercizio | 0,5 A |
| PROPRIETÀ DI TRASMISSIONE | |
|---|---|
| Potenza trasmessa | max. 30 W PoE+ (IEEE 802.3at) |
| PROTEZIONE DALLE SOVRATENSIONI - TEST | |
|---|---|
| C1 corrente di scarica nominale | 250 A forma d'onda 8/20 µs (in coppie protette) |
| C1 livello di tensione di protezione | 31 V (in coppie protette) |
| C2 corrente di scarica nominale | 1000 A forma d'onda 8/20 µs (in coppie protette) |
| C2 livello di tensione di protezione | 87 | 647 V (in coppie protette | coppia protetta/PE) |
| AMBIENTE | |
|---|---|
| Temperatura di esercizio | -40...+80 °C |
| Temperatura di stoccaggio | -40...+80 °C |
| Grado di copertura | IP20 |
| MECCANICO | |
|---|---|
| Dimensioni - h / l / p | 31,5 x 51,5 x 76,1 mm |
| Connessioni | RJ45 / RJ45 |
| Connessione PE | 2,5 mm² |
| Vita utile | 100 000 h |
Standard e protocolli, EMC e sicurezza
| EMC e sicurezza | ||
|---|---|---|
| IEEE 1613 | Requisiti ambientali e di collaudo per le sottostazioni elettriche | |
| EN 62368-1 | Requisiti di sicurezza delle apparecchiature informatiche | |
| EN 61643-21 | Limitatori di sovratensione nelle reti di telecomunicazione e segnalazione | |
| EN IEC 63000 | Valutazione dei prodotti elettrici ed elettronici in relazione alla direttiva ROHS | |
| Standard e protocolli | |
|---|---|
| LAN | 10BASE-T / 100BASE-TX / 1000BASE-T |
| Alimentazione via Ethernet fino a 15,4 / 30 W | IEEE 802.3af/at |
Da scaricare
OVP-1000M-BOX
Manuale di installazione
Manuale di installazione OVP
.pdf
Contenuto della confezione
- Protezione contro le sovratensioni

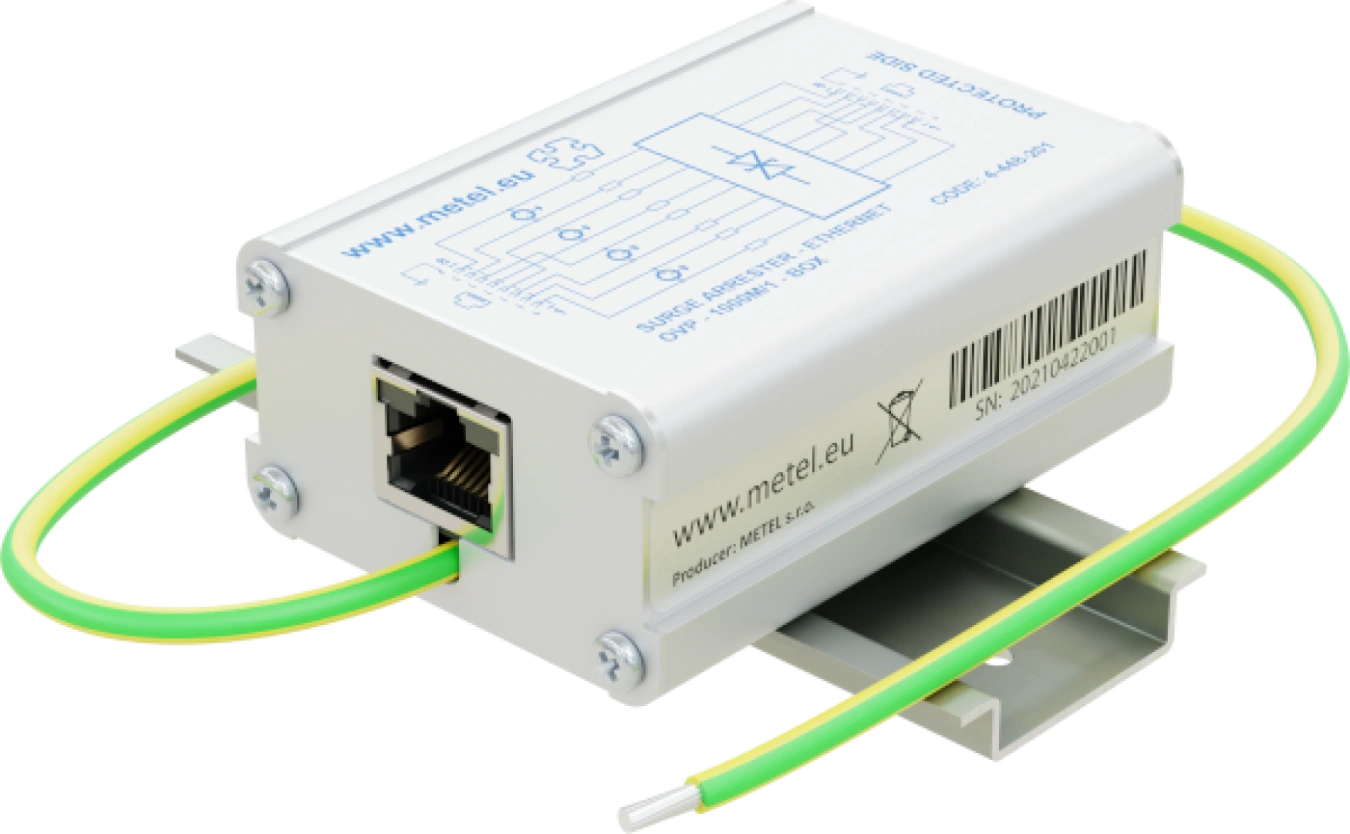

- Kit di montaggio su guida DIN

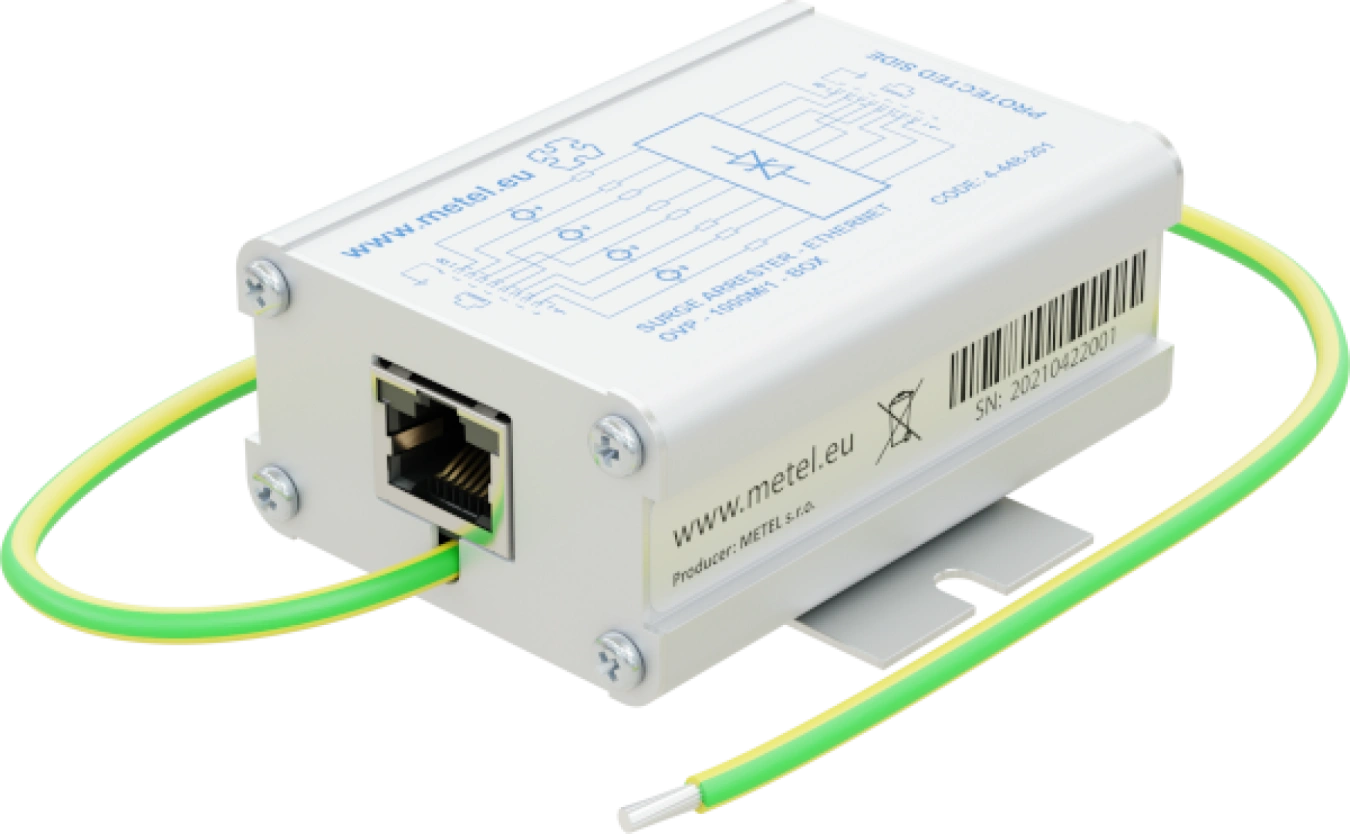

- Kit di montaggio per il fissaggio su una superficie piana
