OH7525 con backup

‌‌

Quadri in acciaio con protezione IP66
Adatto per l'installazione di interruttori all'aperto
Testato secondo la norma EN 61439-1
Spazio libero per la batteria di backup
Dotazione di base: presa 230 VAC, interruttore automatico, protezione da sovratensione, tamper

I quadri da esterno in acciaio della serie OH7525 sono progettati per l'installazione all'esterno di interruttori industriali delle serie 2G e 20G. I modelli sono disponibili con alimentazione di riserva. Sono inclusi uno schema di cablaggio e un rapporto di prova dell'unità.

Modelli

OH7525-C10.A12.R.PB7.SE

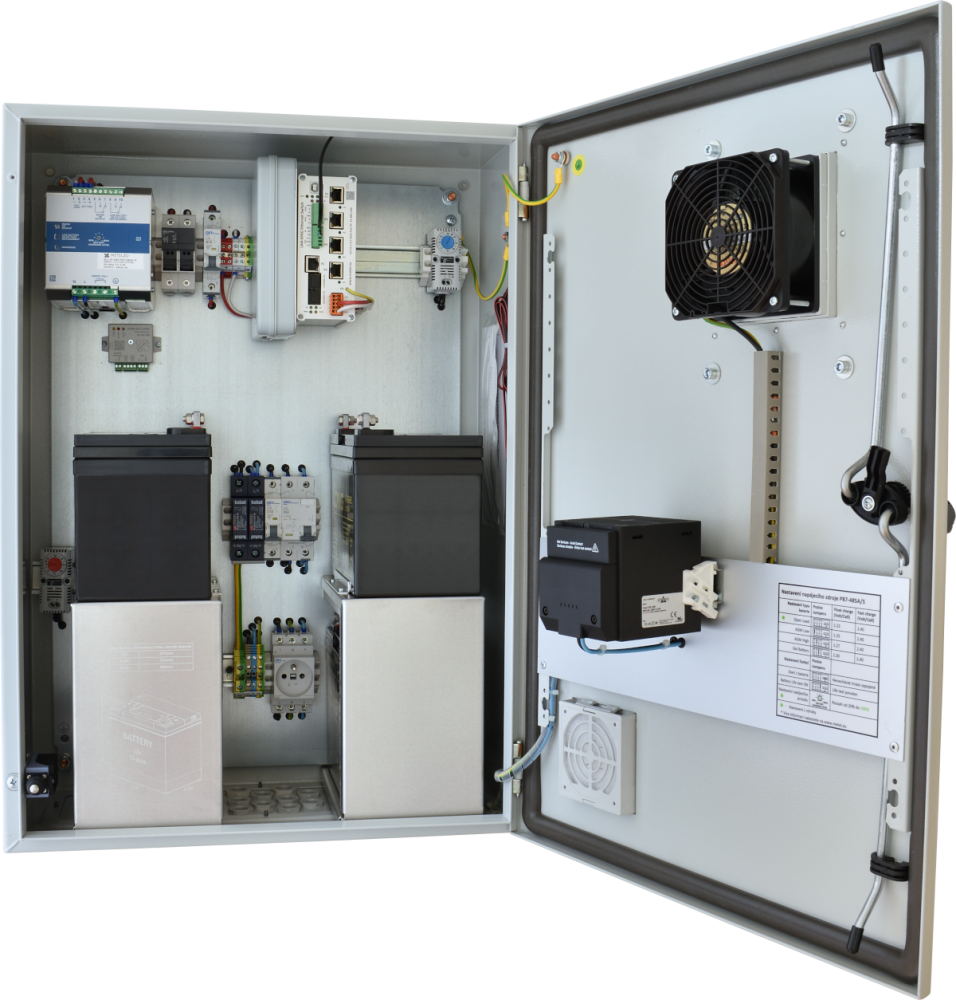

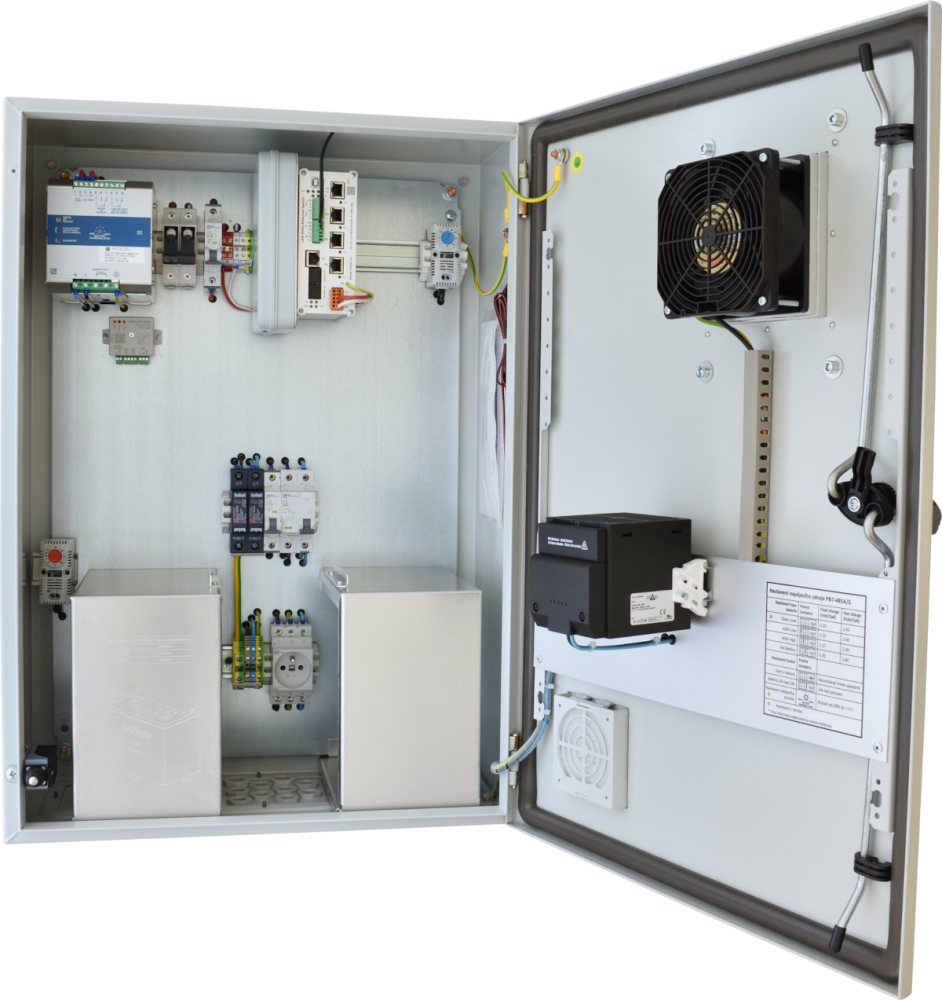

Quadro da esterno in acciaio con spazio per batterie di backup. Il quadro soddisfa i requisiti della norma EN 61439-1 (certificato da TUV SUD) ed è ottimizzato in particolare per le installazioni all'esterno di interruttori industriali, PLC e moduli METEL IO. Il quadro può essere equipaggiato anche con dispositivi di altri produttori. Il quadro è dotato dei seguenti componenti: presa 230VAC di tipo E (CZ), alimentazione di riserva 48VDC/240W, limitatore di sovratensione 1° + 2° stadio, interruttore automatico 10A, protettore di corrente, dimensioni: 700x500x250 mm.

Codice d'ordine: 7-211-210

Disponibilità: Produzione su scala reale

OH7525-C10.A12.R.PB7.SF

Quadro da esterno in acciaio con spazio per batterie di backup. Il quadro soddisfa i requisiti della norma EN 61439-1 (certificata dal TUV SUD) ed è ottimizzato in particolare per le installazioni all'esterno di interruttori industriali, PLC e moduli METEL IO. Il quadro può essere equipaggiato anche con dispositivi di altri produttori. Il quadro è dotato dei seguenti componenti: presa 230VAC tipo F (DE), alimentazione di backup 48VDC/240W, limitatore di sovratensione 1° + 2° stadio, interruttore automatico 10A, protettore di corrente, dimensioni: 700x500x250 mm

Codice d'ordine: 7-211-220

Disponibilità: Produzione su scala reale

Specifiche tecniche

OH7525 con backup

La scheda del catalogo breve (PDF) Dichiarazione di conformità UE (PDF)

Parametri tecnici

MECCANICA
Dimensioni - h / l / p	700 x 500 x 250 mm
Spille	10 (PG11)
Materiale e finitura	Acciaio zincato con poliestere epossidico (grigio RAL 7035)
Peso	Max. 20 kg (senza batterie)
Manomissione	Contatto NC
Dimensione massima della batteria 1pc - h/w/w	180 x 197 x 180 mm
Protezione meccanica	IK10
Grado di copertura	IP66 / IP55 (con termoindurente)

JISTIČ
Tensione nominale di lavoro	230 VAC
Corrente nominale	10 A
Caratteristica di intervento	C
Capacità nominale di cortocircuito	6 kA

PROTEZIONE DALLE SOVRATENSIONI
Tipo	T1, T2, T3
Tensione nominale di esercizio CA	230 VAC
Livello di protezione della tensione all'ingresso In	1,25 kV
Corrente di scarica a impulsi per test di Classe I (10/350)	12,5 kA

PROTETTORE DI CORRENTE
Tensione nominale di lavoro	30 mA
Tipo	A
Corrente residua nominale	30 mA
Capacità nominale di cortocircuito	6 kA

ALIMENTAZIONE DI RISERVA (E ACCESSORI)
Tensione di ingresso (50 Hz)	115 - 230 - 277 VAC (90 - 135 VAC / 180 - 305 VAC)
Potenza nominale	240 W
Tensione di uscita (Vn) / corrente nominale (In)	48 VDC / 5A (ritardo di accensione max. 1,5 s)
Protezione da cortocircuito / sovraccarico / surriscaldamento	Sì (supporto per l'avvio del carico di capacità)
Uscita della batteria	4 batterie da 12 V collegate in serie
Batterie supportate	Acidi di piombo, AGM, GEL
Relè 1 (C-NC-NO) \| Relè max. 30 VDC / 1 A	Alimentazione di ingresso principale o di riserva
Relè 2 (C-NC-NO) \| Relè max. 30 VDC / 1 A	Sistema malfunzionante / batteria debole
Protezione dell'uscita della batteria	Portafusibili bipolari con fusibili 6A gG
Protezione dell'uscita 48 VDC	Interruttore automatico
Ripiano per le batterie	4x 36 Ah
