OH4320
- Quadri in acciaio con protezione IP66
- Adatto per l'installazione di interruttori all'aperto
- Testato secondo la norma EN 61439-1
- Dimensioni: 400x300x200 mm
- Apparecchiature per quadri elettrici
- - Presa 230VAC
- - Sorgente a 12, 24 o 48 V
- - interruttore automatico 4A
- - protezione da sovratensione
- - dispositivo a corrente residua
- Accessori opzionali
- - staffe per il montaggio a parete
- - staffe per l'installazione su palo
- - cassetta o scatola ottica
- - serratura con chiave

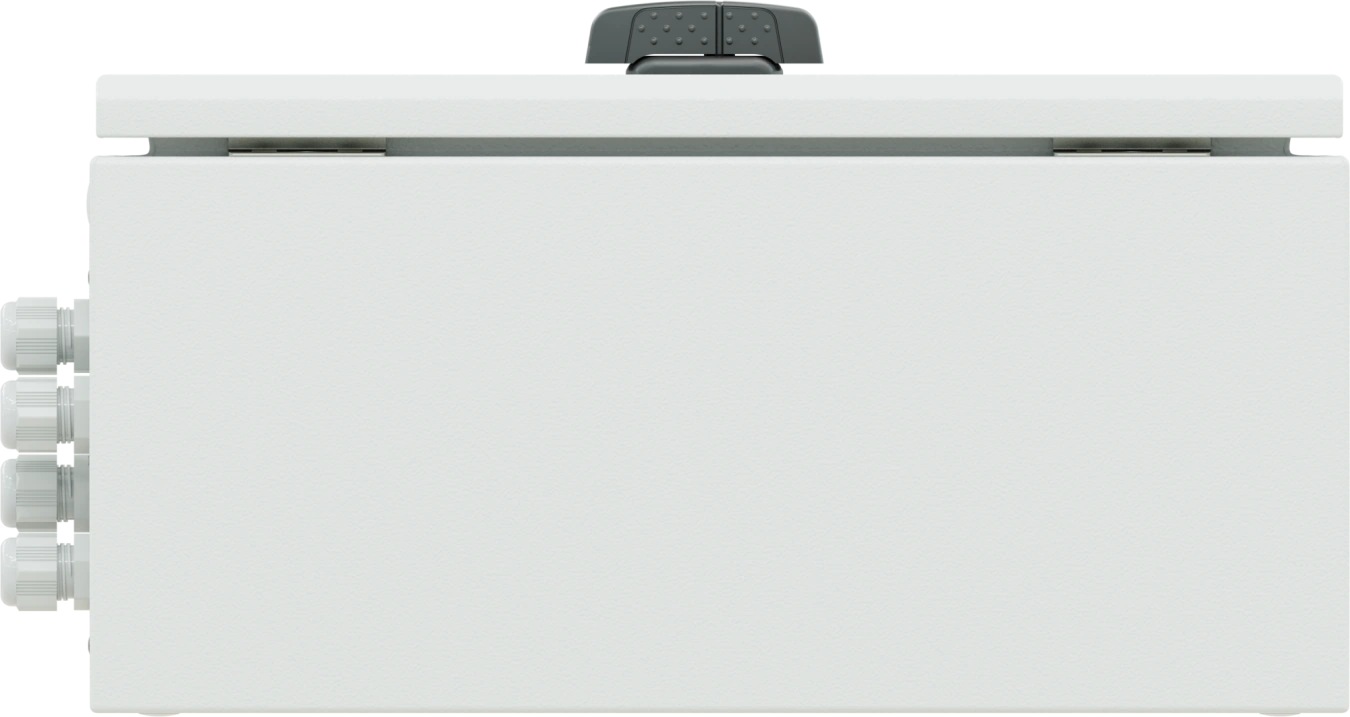

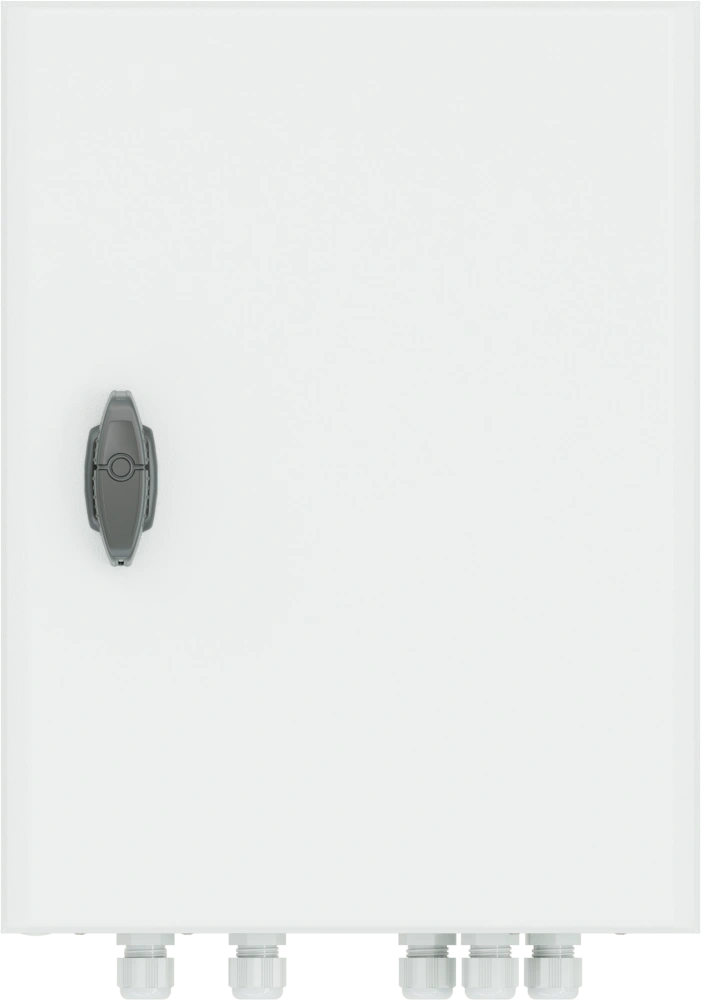

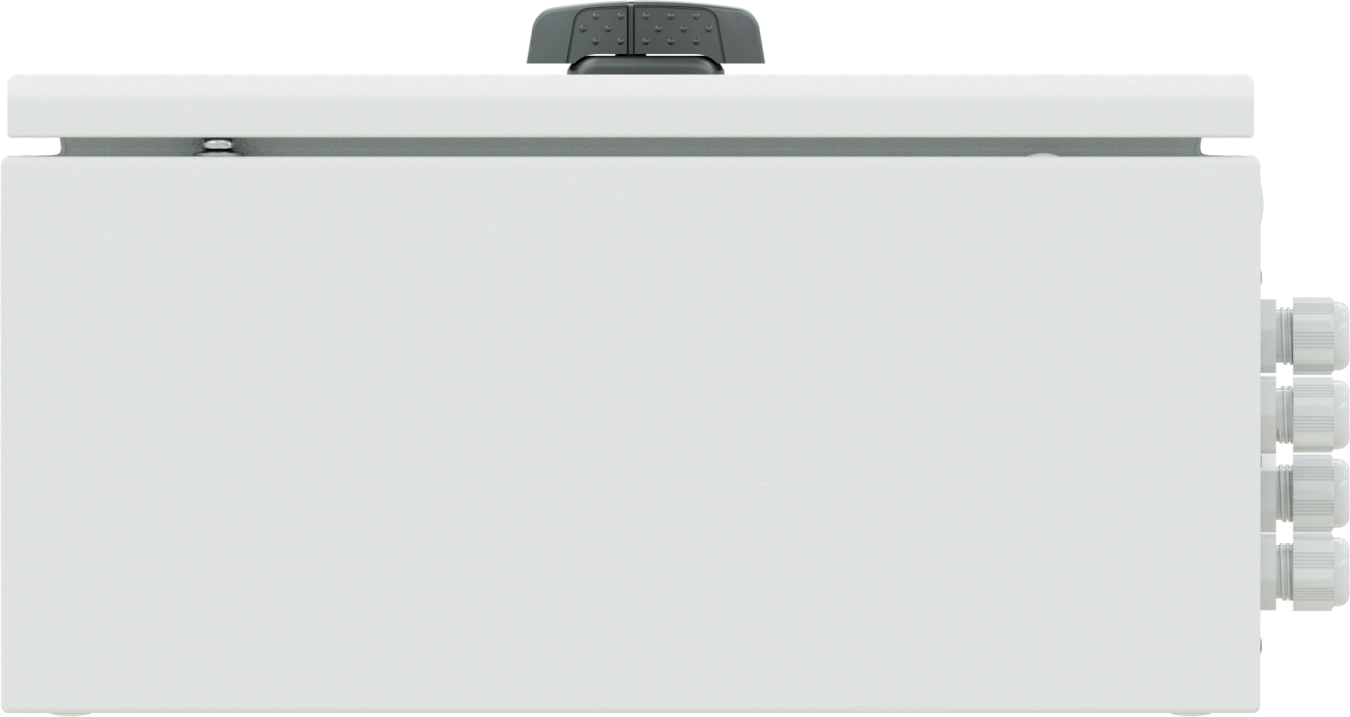

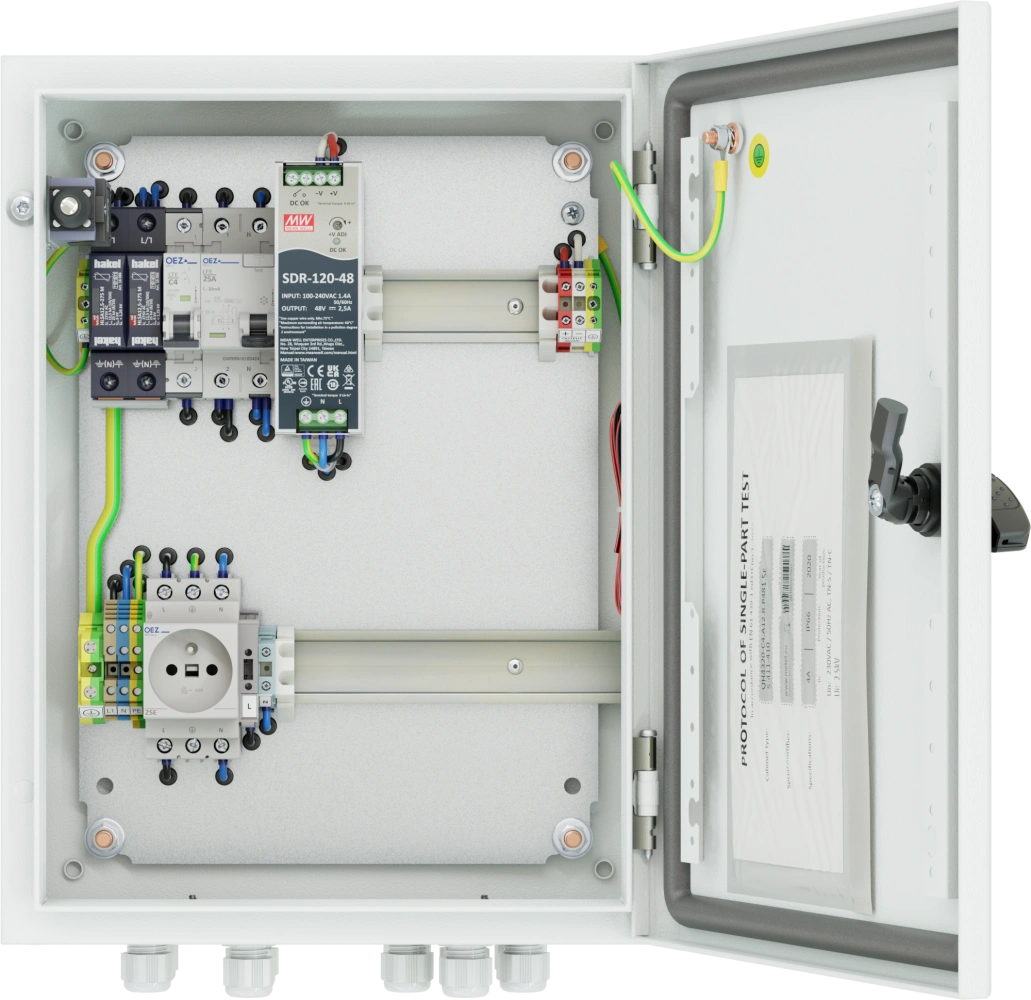

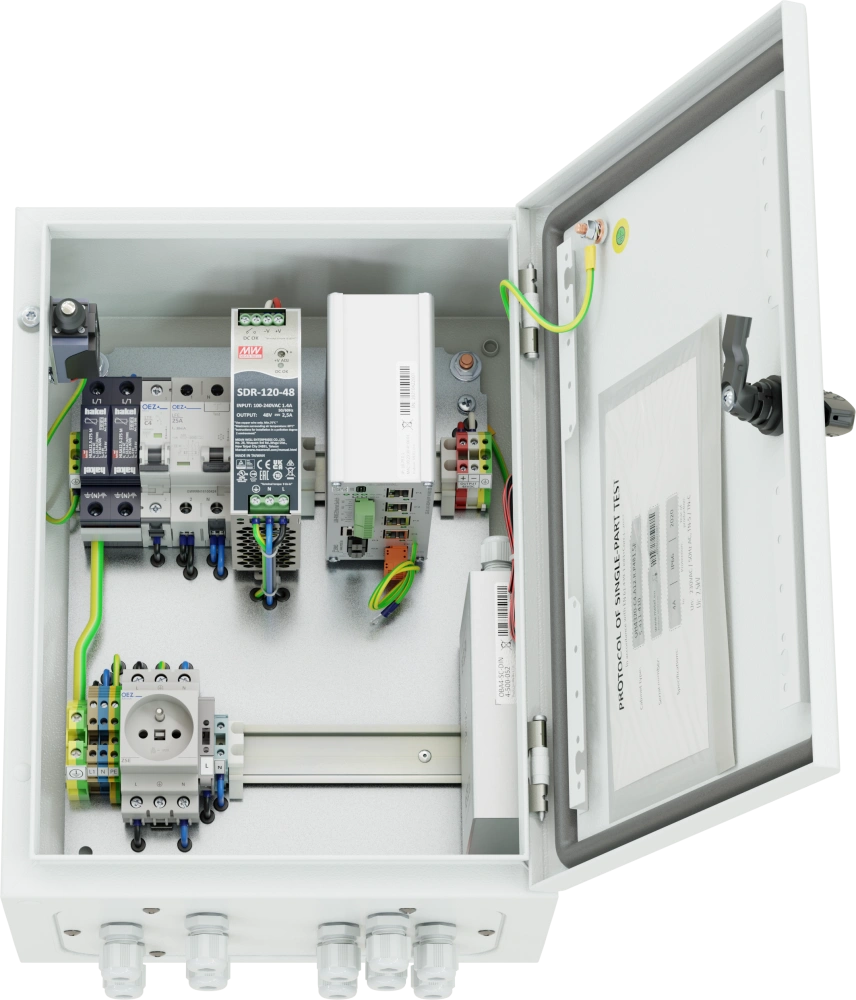

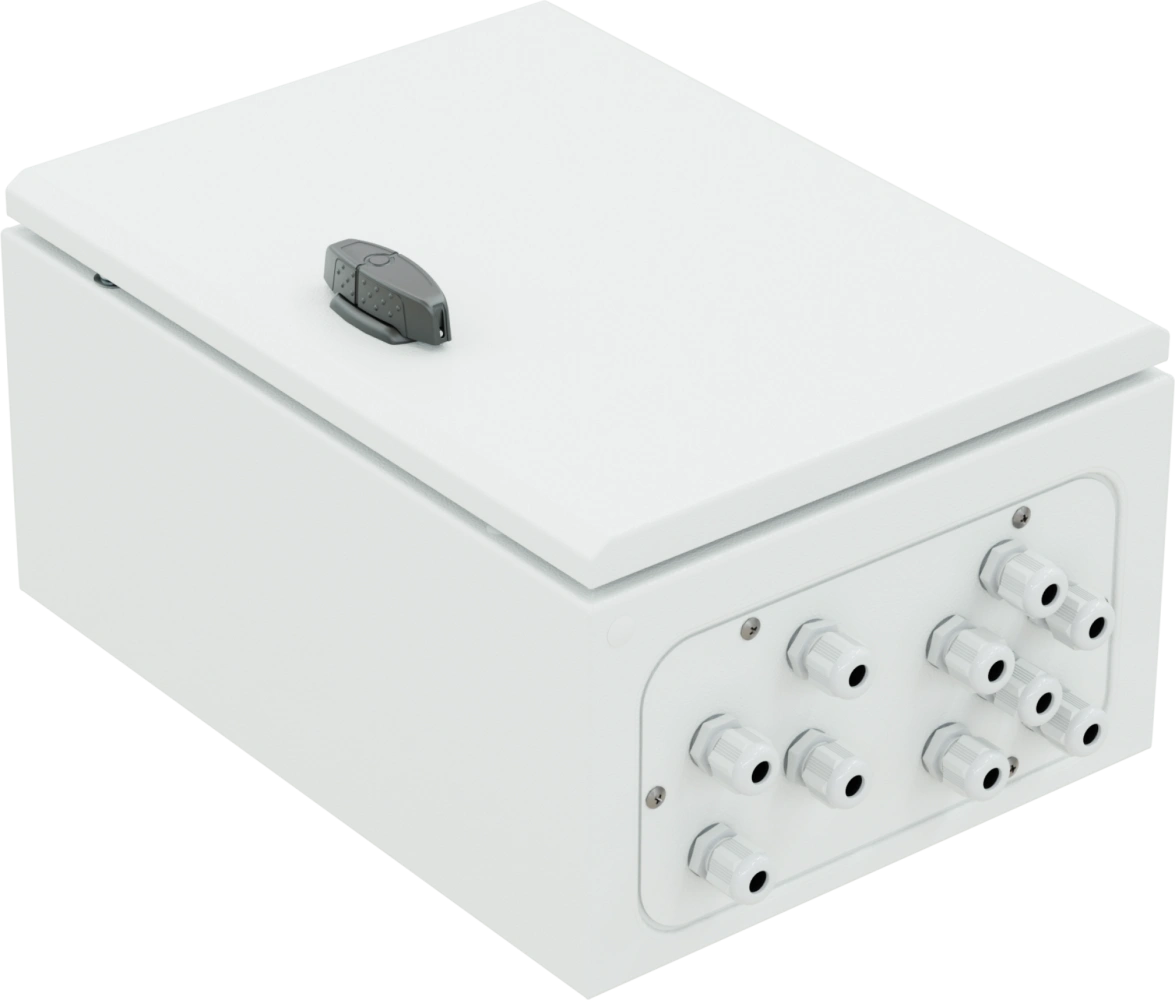

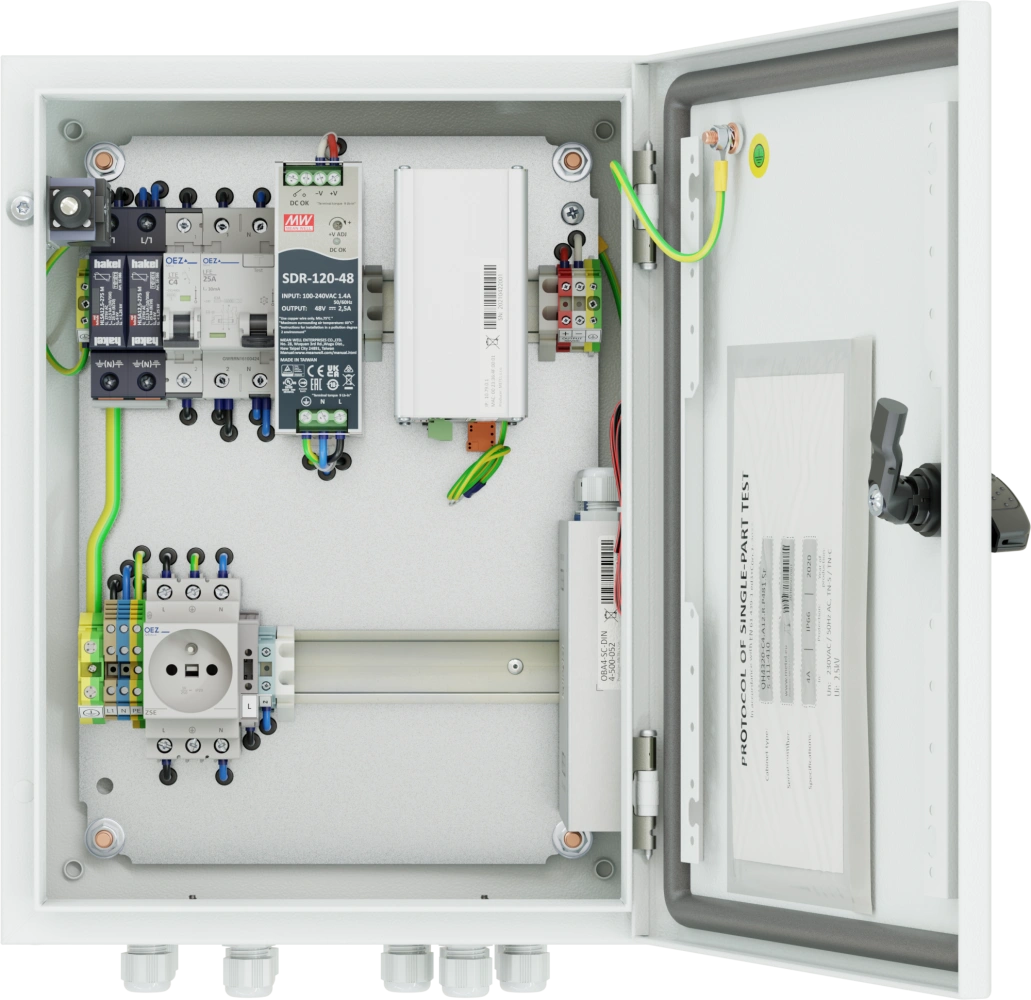

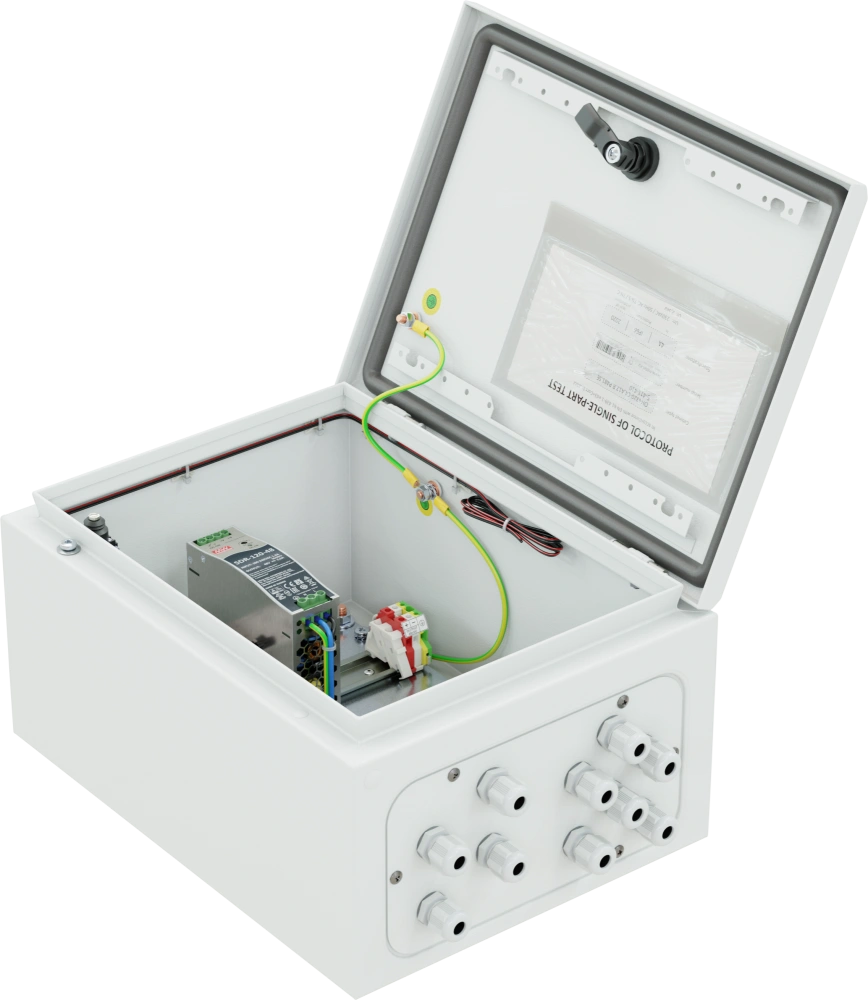

Il quadro elettrico in acciaio da esterno della serie OH4320 è progettato per l'installazione all'esterno di interruttori industriali delle serie 2G e 20G fino a un massimo di 7 porte. La fornitura comprende uno schema di cablaggio e un rapporto di prova dell'unità.
Modelli
OH4320-C4.A12.R.P121.SE
Quadro da esterno in acciaio conforme alla norma EN 61439-1 (certificato da TUV SUD). Il quadro è ottimizzato per l'installazione all'esterno di interruttori industriali, PLC e moduli IO METEL. È possibile installare nel quadro anche dispositivi di altri produttori. Il quadro è dotato dei seguenti componenti: presa 230VAC tipo E (CZ), alimentazione 12VDC/120W, protezione contro le sovratensioni 1° + 2° stadio, interruttore automatico 4A, protettore di corrente, dimensioni: 400 x 300 x 200 mm
Codice d'ordine: 5-411-610
Disponibilità: Produzione su scala reale
OH4320-C4.A12.R.P481.SE
Quadro da esterno in acciaio conforme alla norma EN 61439-1 (certificato da TUV SUD). Il quadro è ottimizzato per l'installazione all'esterno di interruttori industriali, PLC e moduli IO METEL. È possibile installare nel quadro anche dispositivi di altri produttori. Il quadro è dotato dei seguenti componenti: presa 230VAC tipo E (CZ), alimentazione 48VDC/120W, protezione contro le sovratensioni 1° + 2° stadio, interruttore automatico 4A, protettore di corrente, dimensioni: 400 x 300 x 200 mm
Codice d'ordine: 5-411-410
Disponibilità: Produzione su scala reale
OH4320-C4.A12.R.P481.SF
Quadro da esterno in acciaio conforme alla norma EN 61439-1 (certificato da TUV SUD). Il quadro è ottimizzato per l'installazione all'esterno di interruttori industriali, PLC e moduli IO METEL. È possibile installare nel quadro anche dispositivi di altri produttori. Il quadro è dotato dei seguenti componenti: presa di corrente 230VAC tipo F (DE), alimentatore 48VDC/120W, limitatore di sovratensione 1° + 2° stadio, interruttore automatico 4A, protettore di corrente, dimensioni: 400 x 300 x 200 mm
Codice d'ordine: 5-411-420
Disponibilità: Produzione su scala reale
OH4320-C4.A12.R.SE
Quadro elettrico in acciaio per esterni conforme alla norma EN 61439-1 (certificato dal TUV SUD). Il quadro è ottimizzato per l'installazione all'esterno di interruttori industriali, PLC e moduli IO METEL. Il quadro può essere equipaggiato anche con dispositivi di altri produttori. Il quadro è dotato dei seguenti componenti: presa 230VAC tipo E (CZ), limitatore di sovratensione 1° + 2° stadio, interruttore automatico 4A, protettore di corrente, dimensioni: 400 x 300 x 200 mm
Codice d'ordine: 5-411-010
Disponibilità: Produzione su scala reale
OH4320-C4.A12.R.SF
Quadro da esterno in acciaio conforme alla norma EN 61439-1 (certificato da TUV SUD). Il quadro è ottimizzato per l'installazione all'esterno di interruttori industriali, PLC e moduli IO METEL. Il quadro può essere equipaggiato anche con dispositivi di altri produttori. Il quadro è dotato dei seguenti componenti: Presa 230VAC di tipo F (DE), limitatore di sovratensione 1° + 2° stadio, interruttore automatico 4A, protettore di corrente, dimensioni: 400 x 300 x 200 mm
Codice d'ordine: 5-411-020
Disponibilità: Produzione su scala reale
OH4320-C4.A12.P241
Quadro elettrico in acciaio per esterni conforme alla norma EN 61439-1 (certificato dal TUV SUD). Il quadro è ottimizzato per l'installazione all'esterno di interruttori industriali, PLC e moduli IO METEL. Il quadro può essere equipaggiato anche con dispositivi di altri produttori. Il quadro è dotato dei seguenti componenti: alimentazione 24VDC/120W, protezione contro le sovratensioni 1° + 2° stadio, interruttore automatico 4A, dimensioni: 400 x 300 x 200 mm
Codice d'ordine: 5-410-500
Disponibilità: Produzione su scala reale
OH4320-C4.A12.P121
Quadro da esterno in acciaio conforme alla norma EN 61439-1 (certificato da TUV SUD). Il quadro è ottimizzato per l'installazione all'esterno di interruttori industriali, PLC e moduli IO METEL. Il quadro può essere equipaggiato anche con dispositivi di altri produttori. Il quadro è dotato dei seguenti componenti: alimentazione 12VDC/120W, protezione contro le sovratensioni 1° + 2° stadio, interruttore automatico 4A, dimensioni: 400 x 300 x 200 mm
Codice d'ordine: 5-410-600
Disponibilità: Produzione su scala reale
OH4320-C4.A12.P481
Quadro da esterno in acciaio conforme alla norma EN 61439-1 (certificato da TUV SUD). Il quadro è ottimizzato per l'installazione all'esterno di interruttori industriali, PLC e moduli IO METEL. Il quadro può essere equipaggiato anche con dispositivi di altri produttori. Il quadro è dotato dei seguenti componenti: alimentazione 48VDC/120W, protezione contro le sovratensioni 1° + 2° stadio, interruttore automatico 4A, dimensioni: 400 x 300 x 200 mm
Codice d'ordine: 5-410-400
Disponibilità: Produzione su scala reale
OH4320-C4.R.SE
Quadro da esterno in acciaio conforme alla norma EN 61439-1 (certificato da TUV SUD). Il quadro è ottimizzato per l'installazione all'esterno di interruttori industriali, PLC e moduli IO METEL. Il quadro può essere equipaggiato anche con dispositivi di altri produttori. Il quadro è dotato dei seguenti componenti: interruttore automatico 4A, protettore di corrente, presa 230VAC tipo E (CZ), dimensioni: 400 x 300 x 200 mm
Codice d'ordine: 5-401-010
Disponibilità: Produzione su scala reale
OH4320-C4.A12.R.P121.SF
Quadro da esterno in acciaio conforme alla norma EN 61439-1 (certificato da TUV SUD). Il quadro è ottimizzato per l'installazione all'esterno di interruttori industriali, PLC e moduli IO METEL. È possibile installare nel quadro anche dispositivi di altri produttori. Il quadro è dotato dei seguenti componenti: presa 230VAC tipo F (DE), alimentazione 12VDC/120W, protezione contro le sovratensioni 1° + 2° stadio, interruttore automatico 4A, protettore di corrente, dimensioni: 400 x 300 x 200 mm
Codice d'ordine: 5-411-620
Disponibilità: Produzione su scala reale
OH4320-C4.A12.R.P241.SE
Quadro da esterno in acciaio conforme alla norma EN 61439-1 (certificato da TUV SUD). Il quadro è ottimizzato per l'installazione all'esterno di interruttori industriali, PLC e moduli IO METEL. È possibile installare nel quadro anche dispositivi di altri produttori. Il quadro è dotato dei seguenti componenti: presa 230VAC tipo E (CZ), alimentazione 24VDC/120W, protezione contro le sovratensioni 1° + 2° stadio, interruttore automatico 4A, protettore di corrente, dimensioni: 400 x 300 x 200 mm
Codice d'ordine: 5-411-510
Disponibilità: Produzione su scala reale
OH4320-C4.A12.R.P241.SF
Quadro da esterno in acciaio conforme alla norma EN 61439-1 (certificato da TUV SUD). Il quadro è ottimizzato per l'installazione all'esterno di interruttori industriali, PLC e moduli IO METEL. È possibile installare nel quadro anche dispositivi di altri produttori. Il quadro è dotato dei seguenti componenti: presa di corrente 230VAC tipo F (DE), alimentatore 24VDC/120W, limitatore di sovratensione 1° + 2° stadio, interruttore automatico 4A, protettore di corrente, dimensioni: 400 x 300 x 200 mm
Codice d'ordine: 5-411-520
Disponibilità: Produzione su scala reale
OH4320-C4.P121
Quadro da esterno in acciaio conforme alla norma EN 61439-1 (certificato da TUV SUD). Il quadro è ottimizzato per l'installazione all'esterno di interruttori industriali, PLC e moduli IO METEL. Il quadro può essere equipaggiato anche con dispositivi di altri produttori. Il quadro è dotato dei seguenti componenti: interruttore automatico 4A, alimentazione 12VDC/120W, dimensioni: 400 x 300 x 200 mm
Codice d'ordine: 5-400-600
Disponibilità: Produzione su scala reale
OH4320-C4.P241
Quadro da esterno in acciaio conforme alla norma EN 61439-1 (certificato da TUV SUD). Il quadro è ottimizzato per l'installazione all'esterno di interruttori industriali, PLC e moduli IO METEL. Il quadro può essere equipaggiato anche con dispositivi di altri produttori. Il quadro è dotato dei seguenti componenti: interruttore automatico 4A, alimentazione 24VDC/120W, dimensioni: 400 x 300 x 200 mm
Codice d'ordine: 5-400-500
Disponibilità: Produzione su scala reale
OH4320-C4.P481
Quadro da esterno in acciaio conforme alla norma EN 61439-1 (certificato da TUV SUD). Il quadro è ottimizzato per l'installazione all'esterno di interruttori industriali, PLC e moduli IO METEL. Il quadro può essere equipaggiato anche con dispositivi di altri produttori. Il quadro è dotato dei seguenti componenti: interruttore automatico 4A, alimentazione 48VDC/120W, dimensioni: 400 x 300 x 200 mm
Codice d'ordine: 5-400-400
Disponibilità: Produzione su scala reale
OH4320-C4.R.SF
Quadro da esterno in acciaio conforme alla norma EN 61439-1 (certificato da TUV SUD). Il quadro è ottimizzato per l'installazione all'esterno di interruttori industriali, PLC e moduli IO METEL. Il quadro può essere equipaggiato anche con dispositivi di altri produttori. Il quadro è dotato dei seguenti componenti: interruttore automatico 4A, protettore di corrente, presa 230VAC tipo F (DE), dimensioni: 400 x 300 x 200 mm
Codice d'ordine: 5-401-020
Disponibilità: Produzione su scala reale
OH4320-C4.R.P482.SE
Quadro da esterno in acciaio conforme alla norma EN 61439-1 (certificato TUV SUD), ottimizzato per l'installazione all'esterno di interruttori industriali, PLC e moduli METEL IO. Il quadro può essere utilizzato anche per installare apparecchiature di altri produttori. Il quadro è dotato dei seguenti componenti: presa 230VAC di tipo E (CZ), alimentazione 48VDC/240W, interruttore 4A, protettore di corrente, dimensioni: 400 x 300 x 200 mm.
Codice d'ordine: 0-000-053
Disponibilità: Produzione su ordinazione
OH4320-C4.A3.P482
Quadro da esterno in acciaio conforme alla norma EN 61439-1 (certificato TUV SUD), ottimizzato per l'installazione all'esterno di interruttori industriali, PLC e moduli METEL IO. Il quadro è dotato dei seguenti componenti: alimentazione 48VDC/240W, protezione contro le sovratensioni 1° + 2° stadio, interruttore automatico 4A, dimensioni: 400 x 300 x 200 mm.
Codice d'ordine: 0-000-052
Disponibilità: Produzione su ordinazione
Specifiche tecniche
Parametri tecnici
| MECCANICA | |
|---|---|
| Dimensioni - h / l / p | 400 x 300 x 200 mm |

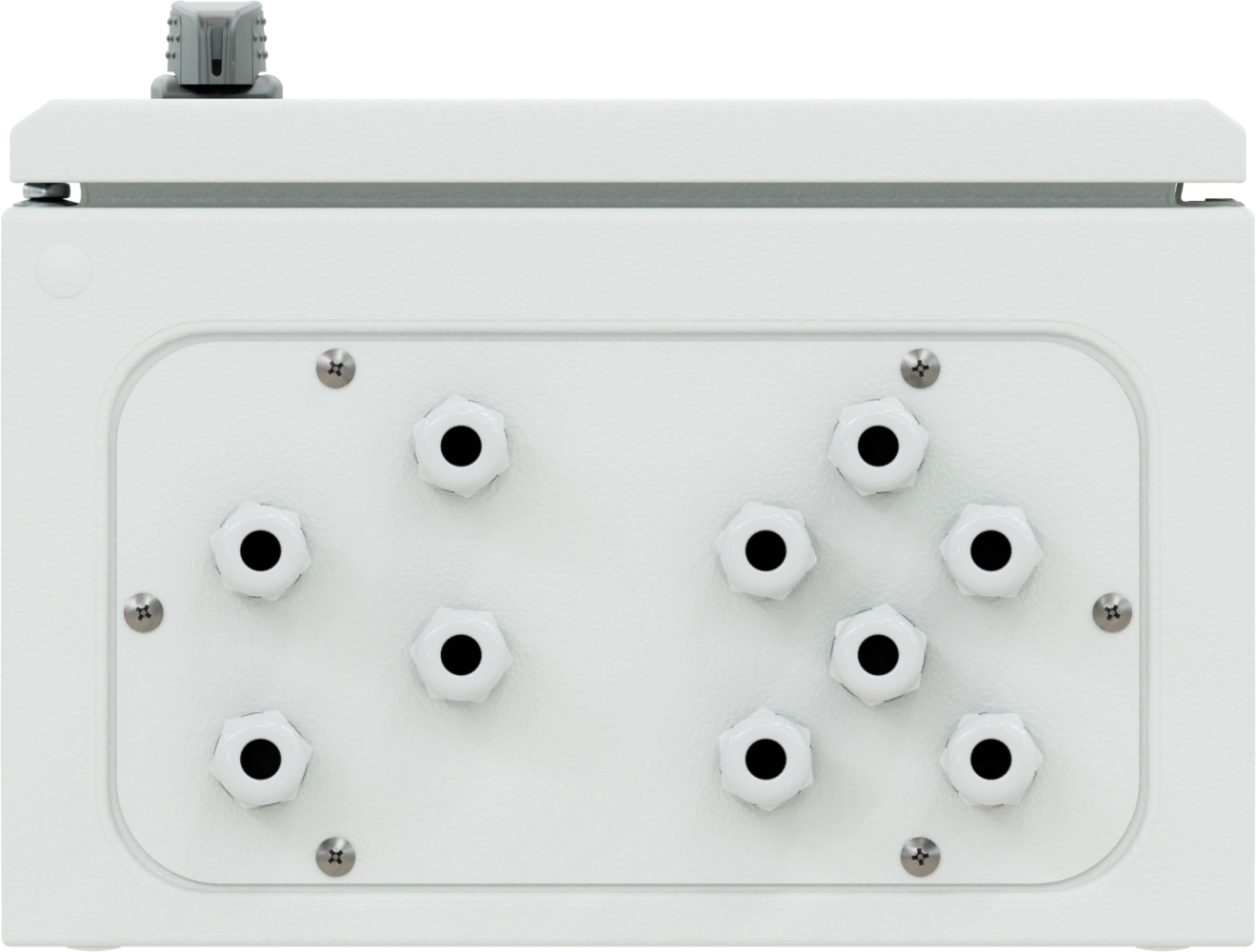

| Spille | 10 (PG11) |
| Materiale | Acciaio zincato |
| Trattamento della superficie | Epossipoliestere (grigio RAL 7035) |
| Peso | Max. 7 kg (senza accessori) |
| Manomissione | NC, max. 24 V / 100 mA |
| Protezione meccanica | IK10 |
| Grado di copertura | IP66 |
| AMBIENTE | |
|---|---|
| Temperatura di esercizio | -40...+70 °C |
| Temperatura di stoccaggio | -40...+70 °C |
| Umidità | Max. 95 % |
| JISTIČ | |
|---|---|
| Tensione nominale di lavoro | 230 VAC |
| Corrente nominale | 4 A |
| Caratteristica di intervento | C |
| Capacità nominale di cortocircuito | 6 kA |
| PROTEZIONE DALLE SOVRATENSIONI | |
|---|---|
| Tipo | T1, T2, T3 |
| Tensione nominale di esercizio | 230 VAC |
| Livello di protezione della tensione all'ingresso In | 1,25 kV |
| Corrente di scarica a impulsi per test di Classe I (10/350) | 12,5 kA |
| PROTETTORE DI CORRENTE | |
|---|---|
| Tensione nominale di lavoro | 230 VAC |
| Tipo | A |
| Corrente residua nominale | 30 mA |
| Capacità nominale di cortocircuito | 6 kA |
| ALIMENTI | |
|---|---|
| Tensione di ingresso (50 Hz) | 88... 264 VAC |
| Potenza nominale | 120 W | 240 W |
| Tensione di uscita 12 VDC | 12 - 14 VDC |
| Tensione di uscita 24 VDC | 24 - 28 VDC |
| Tensione di uscita 48 VDC | 48 - 55 VCC |
| CALZA 230 VAC | |
|---|---|
| Tensione nominale di lavoro | 230 VAC |
| Tipo E | Con perno di protezione |
| Tipo F | Design Schuko |
Standard e protocolli, EMC e sicurezza
| EMC e sicurezza | ||
|---|---|---|
| EN 61000-6-2 | Immunità - ambiente industriale | |
| EN 55022 | EMC - Requisiti di emissione | |
| IEEE 1613 | Requisiti ambientali e di collaudo per le sottostazioni elettriche | |
| EN 61439-1 | Quadri elettrici a bassa tensione | |
| EN IEC 63000 | Valutazione dei prodotti elettrici ed elettronici in relazione alla direttiva ROHS | |
