IO desky

‌IO desky‌
  • Instalace na základní desku PLC nebo jako samostaný IO modul
  • Široká škála digitálních a analogových vstupů a výstupů
  • Vysoce odolný hardware s integrovanými přepěťovými ochranami
  • Provozní teplota od -40 °C do +70 °C

Samostatné PCB desky nelze objednat, slouží pouze pro přehled všech dostupných rozhraní, komunikačních protokolů, vstupů a výstupů.

IO desky jsou univerzálně použitelné pro připojení na základní desku PLC nebo jako samostatný IO modul. Většina desek obsahuje IF slot pro osazení IF modulu, který komunikuje pomocí protokolu Modbus RTU.

Modely

Vstupy:

? ? ? ? ? ? ?

Výstupy:

? ? ? ? ? ? ? ?

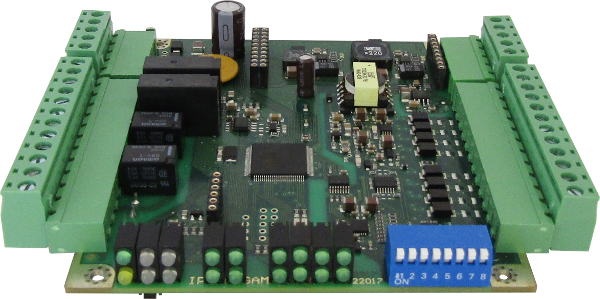

AI8.1-PCB

8x 12bitový analogový U/I vstup, 2x NOC 24V reléový výstup, 2x NO 230V reléový výstup, 1x IF slot, provozní teplota -40°C až +70°C, 600W integrované přepěťové ochrany. Určeno pro BOX a DIN sérii.

Objednací kód: 0000-0200

Dostupnost: Nedostupné

AI4.1-PCB

4x 24bitové analogové RTD vstupy, 4x SSR výstupy, 4x 24 V digitální vstupy, 1x IF slot, provozní teplota -40°C až +70°C, 600 W integrovaná přepěťová ochrana. Určeno pro BOX a DIN sérii.

Objednací kód: 0000-0300

Dostupnost: Nedostupné

DI8.1-PCB

8x 24V digitální vstupy, 4x NO 230V reléové výstupy, 2x PUSH-PULL tranzistorové výstupy, 1x IF slot, provozní teplota -40°C až +70°C, 600W integrovaná přepěťová ochrana. Určeno pro BOX a DIN sérii.

Objednací kód: 0000-0100

Dostupnost: Nedostupné

AO8.1-PCB

8x 12bitový analogový výstup, 4x 12bitový analogový U vstup, 4x digitální 24V vstup, 1x IF slot, provozní teplota -40°C až +70°C, 600W integrovaná přepěťová ochrana. Určeno pro BOX a DIN sérii.

Objednací kód: 0000-0600

Dostupnost: Nedostupné

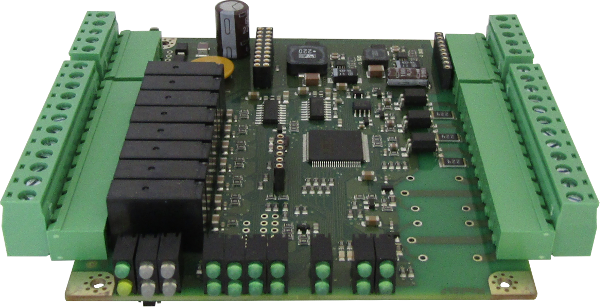

RE8.1-PCB

8x NO 230V reléové výstupy, 3x opticky oddělené 230V vstupy, 2x NOC 230V reléové výstupy, 1x IF slot, provozní teplota -40°C až +70°C, 600W integrované přepěťové ochrany. Určeno pro BOX a DIN sérii.

Objednací kód: 0000-0500

Dostupnost: Nedostupné

BI8.1-PCB

8x 10bitový alarm / digitální 5V vstupy, 3x digitální 5V vstupy, 1x NOC 24V reléový výstup, 2x výstupy NPN s otevřeným kolektorem, 1x IF slot, provozní teplota -40°C až +70°C, 600 W integrovaná přepěťová ochrana. Určeno pro BOX a DIN sérii.

Objednací kód: 0000-0400

Dostupnost: Nedostupné

BO8.1-PCB

8x 8bitový alarmový výstup, 3x 10bitový alarm / digitální 5V vstup, 2x výstupy NPN s otevřeným kolektorem, 1x NOC 24V reléový výstup, 1x slot IF, provozní teplota -40°C až +70°C, 600 W integrovaná přepěťová ochrana. Určeno pro BOX a DIN sérii.

Objednací kód: 0000-0800

Dostupnost: Nedostupné

RE8.3E-PCB

8x NOC 24V reléové výstupy, 1x RS485, provozní teplota -40°C až +70°C, 600 W integrované přepěťové ochrany. Určeno pro DIN sérii.

Objednací kód: 0000-1100

Dostupnost: Nedostupné

RE8.2E-PCB

8x NOC 24V reléové výstupy, provozní teplota -40°C až +70°C, 600 W integrovaná přepěťová ochrana. Určeno pro BOX sérii, nelze použít jako samostatný IO modul.

Objednací kód: 0000-0900

Dostupnost: Nedostupné

RE8.2-PCB

8x NOC 24V reléový výstup, 1x IF slot, provozní teplota -40°C až +70°C, 600 W integrovaná přepěťová ochrana. Určeno pro BOX sérii.

Objednací kód: 0000-1000

Dostupnost: Nedostupné

BI8.2E-PCB

8x 10bitový alarm / digitální 5V vstupy, 1x RS485, provozní teplota -40°C až +70°C, integrovaná přepěťová ochrana 600 W. Určeno pro DIN sérii.

Objednací kód: 0000-1200

Dostupnost: Nedostupné

PP8.1-PCB

8x PUSH-PULL tranzistorové výstupy, 4x 24V digitální vstupy, 3x 10bitový alarm / digitální 5V vstupy, 1x NOC 24V reléový výstup, 1x IF slot, provozní teplota -40°C až +70°C, 600W integrovaná přepěťová ochrana. Určeno pro BOX a DIN sérii.

Objednací kód: 0000-0700

Dostupnost: Nedostupné

BI8.4-PCB

8x 10bitový alarm / digitální 5V vstupy, 4x NOC 24V reléové výstupy, 1x IF slot, provozní teplota -40°C až +70°C, 600 W integrovaná přepěťová ochrana. Určeno pro BOX sérii.

Objednací kód: 0000-1300

Dostupnost: Nedostupné

BI8.4E-PCB

8x 10bitový alarm / digitální 5V vstupy, 4x NOC 24V reléové výstupy, 1x RS485, provozní teplota -40°C až +70°C, 600 W integrované přepěťové ochrany. Určeno pro DIN sérii.

Objednací kód: 0000-1400

Dostupnost: Nedostupné

Specifikace

IO desky

Stručný katalogový list (PDF) EU prohlášení o shodě (PDF)
Technické parametry
NAPÁJENÍ
Rozsah vstupního napětí10 - 60 VDC
PROSTŘEDÍ A PŘEPĚŤOVÉ OCHRANY
Přepěťové ochrany I/OMin. 600 W (10/1000 µs)
Provozní teplota-40...+70 °C
Teplota skladování-40...+70 °C / Max. 95 % vlhkost
12-bitové ANALOGOVÉ PROUDOVÉ NEBO NAPĚŤOVÉ VSTUPY (s galvanickým oddělením)
Rozsahy napětí±2,5V, ±5V, ±10V, 0V až 5V, 0V až 10V
Proudové rozsahy0 až 20 mA, 4 až 20 mA
Rychlost vzorkování1 kSps (adaptivní)
24BITOVÉ RTD VSTUPY
Odporové rozsahyPT100, PT1000 (třívodičové připojení)
Rychlost odběru vzorků1 kSps
Izolační napětí1 000 VRMS (RTDx / CPU)
VÝSTUPY SSR
Typ výstupuMOSFET (typ kontaktu SPST)
Napětí / proud75 VAC až 264 VAC, 45 až 65 Hz / Max. 1 A, minimálně 20 mA
Průrazné napětí3 000 Vrms (vstup / výstup)
Izolační napětí mezi výstupy SSR1 500 Vrms
24 V DIGITÁLNÍ VSTUPY (s galvanickým oddělením 2 500 Vrms mezi vstupy a CPU)
Vstupní napětí DC / AC | Vstupní proudLog. 0: -30 V až 5 V, Log. 1: +15 V až 30 V | 12 mA při 24 VDC
Maximální vstupní napětí50 V / 1 s
NOC 24 V RELÉ VÝSTUPY (přepínací kontakt)
Maximální zatížení0,5 A / 120 VAC, 1 A / 24 VDC (odporová zátěž)
Elektrická životnost3 000 000 operací
Izolační napětí1 000 Vrms / 1 min. (svorky k elektronice nebo pouzdru)
NE 230 V RELÉ VÝSTUPY (NO kontakt)
Maximální zatížení5 A / 250 VAC, 3 A / 30 VDC (odporová zátěž)
Elektrická životnost100 000 operací při 250 VAC / 5A
Izolační napětí2 500 Vrms / 1 min. (svorky k elektronice nebo pouzdru)
NOC 230 V RELÉ VÝSTUPY (přepínací kontakt)
Maximální zatížení10 A / 250 VAC, špičkově 15 A, (odporová zátěž)
Elektrická životnost50 000 operací, minimální hodnota
Izolační napětí2 500 Vrms / 1 min. (svorky k elektronice nebo pouzdru)
DIGITÁLNÍ VSTUPY ALARM / 5 V
Použití alarmu / digitálního režimuPIR / tampéry (vstupní napětí max. 7 VDC)
Bezpotenciálový kontaktLog. 0: otevřeno, Log. 1: spojeno s GND
Rozsah režimu alarmuOd 10 do 30 000 Ω (10bitové rozlišení)
DIGITÁLNÍ VSTUPY 5 V
Vstupní napětíMax. 7 VDC
Bezpotenciálový kontaktLog. 0: otevřeno, Log. 1: spojeno s GND
VÝSTUPY TRANZISTORŮ NPN S OTEVŘENÝM KOLEKTOREM
Interní Pull-Up1 000 Ω, zapnutí/vypnutí přepínačem DIP
Maximální zatížení (sinking | sourcing)16 V / 250 mA | 12 V / 1 mA
8BITOVÉ ALARMOVÉ VÝSTUPY
Nastavitelný rozsah200 až 50 000 Ω
VÝSTUPY PUSH-PULL TRANZISTORŮ
Typ výstupuOtevřený kolektor NPN nebo PNP, Push-Pull (volba softwaru)
Maximální zatížení30 V / 0,25 A
Galvanické oddělení2.500 VRMS (PP x výkon / CPU)
Ochrana zkratkouAno (polyspínač)
DIGITÁLNÍ VSTUPY 230 V
Vstupní napětí ACDeník. 0: 0 VAC až 120 VAC, Log. 1: 200 VAC až 250 VAC
Izolační napětí2.500 Vrms, (IN x / CPU)
Standardy a protokoly, EMC a bezpečnost
EMC a bezpečnost
EN 61000-6-2Odolnost - průmyslové prostředí
IEEE 1613Environmental and Testing Requirements | Electric Power Substations
EN 50130-4 ed. 2Poplachové systémy - Část 4: Elektromagnetická kompatibilita
EN 55035EMC multimediálních zařízení - požadavky na odolnost
EN 55032EMC multimediálních zařízení - požadavky na emisi
EN 61131-2Programovatelné řídicí jednotky
EN 62368-1Bezpečnostní požadavky na zařízení informačních technologií
EN IEC 63000Posuzování elektrických a elektronických výrobků s ohledem na ROHS
Standardy a protokoly
EN 61131-2Programmable controllers
