Záchrana projektu v sultánově paláci

Kontext řešení

Dnes je tento projekt již historií, ale jeho počátky sahají hluboko do éry analogových kamerových systémů, kdy byly hlavním přenosovým médiem koaxiální kabely. Ve své době šlo o technologický standard, který však vyžadoval striktní respektování fyzikálních limitů.

Zásadním problémem byl útlum signálu, který se zvyšoval přímo úměrně s frekvencí a délkou trasy. Pro přenos kvalitního barevného obrazu bylo nezbytné udržet stabilní pásmo od 20 Hz do 7 MHz. Již při délce kabelu nad 100 metrů bylo nutné nasadit korekční prvky pro zesílení utlumených frekvencí a obnovu rozlišení. Naše špičkové korekční oddělovače tehdy dokázaly kompenzovat ztráty i na trasách dlouhých 1 200 metrů.

Krizová situace nastala u našeho partnera v Malajsii. Místní firma bez hlubších technických znalostí tam instalovala koaxiální rozvody v délce neuvěřitelných 1 800 metrů, a to zcela bez jakýchkoli korekcí. Jelikož se jednalo o zabezpečení sultánova paláce, sázka byla vysoká.

Výsledek byl z technického pohledu tragický: na monitorech se místo ostrého obrazu zobrazovaly pouze nečitelné černobílé šmouhy. Vzhledem k prestiži zakázky a přísnosti tamních úřadů hrozily realizační firmě za nefunkční systém exemplární postihy. Právě v tento moment vstoupilo do hry naše řešení, které mělo za úkol posunout hranice tehdejších technologických možností.

Obsah řešení

Cesta k záchraně projektu v Malajsii nebyla přímočará. Začala paradoxně uprostřed dovolené návštěvou skanzenu kysucké architektury. Zatímco rodina obdivovala památky, já jsem trávil hodiny na telefonu se zákazníkem a v hlavě propočítával limity útlumu.

Hned po návratu následovala fáze praktické simulace. Abychom neriskovali selhání přímo na místě, nakoupili jsme 3 600 metrů koaxiálního kabelu. Vytvořili jsme dvě zkušební trasy v souběhu, které simulovaly extrémní podmínky v sultánově paláci.

Technická strategie: Tříbodová korekce

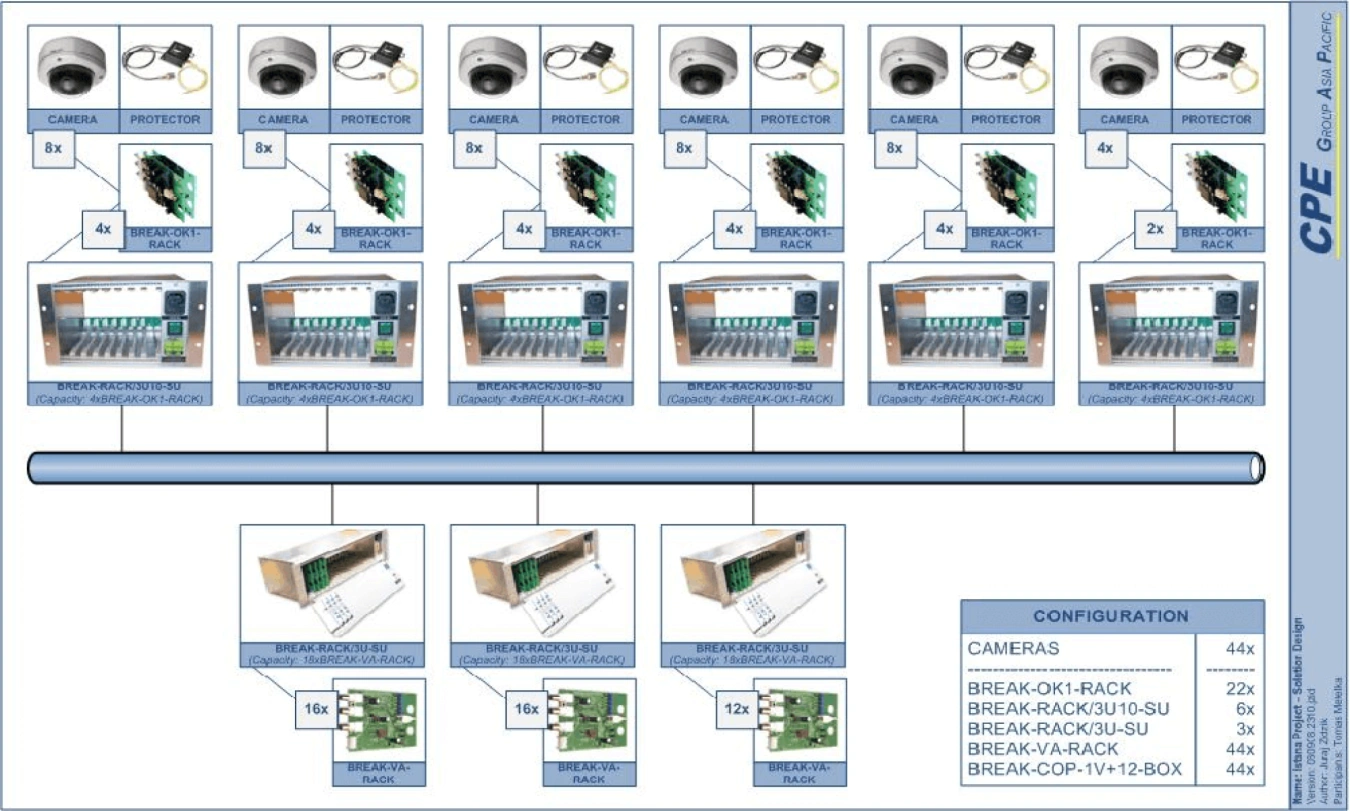

Na základě testů jsme navrhli unikátní zapojení, které kombinovalo několik typů aktivních prvků:

  1. Středová regenerace - Do středu 1 800m trasy jsme umístili naše korekční oddělovače. Ty fungovaly jako „občerstvovací stanice“ pro signál, který byl v této polovině již na hranici použitelnosti.

  2. Koncové zesílení - Na konce kabelů byly osazeny korekční videozesilovače, které doladily výslednou amplitudu a opět zesílily zejména střední a vysoké frekvence..

  3. Boj s fyzikou (Chrominance) - U analogového systému PAL se barvonosná složka nachází na frekvenci 4,43 MHz. Na 1,8 km koaxiálu byl tento signál prakticky utlumen na úroveň šumu. Naše moduly dokázaly selektivně zesílit tyto vysoké frekvence, aniž by došlo k přebuzení nízkofrekvenční synchronizační složky obrazu.

Odolnost v tropickém prostředí

Dalším nepřítelem v Malajsii byly zemní smyčky a extrémní rozdíly zemních potenciálů mezi palácem a vzdálenými kamerami. Tropické bouřky a nestabilní uzemnění by bez ochrany technologii okamžitě zničily.

  • Nasazením galvanických oddělovačů jsme fyzicky přerušili zemní smyčky.

  • Výsledkem bylo odstranění „plovoucích pruhů“ v obraze a zajištění dlouhodobé stability systému i v náročném klimatu.

Výsledek instalace: Malý technologický zázrak

Po osazení navržených prvků se na monitorech v dohledovém centru objevil stabilní barevný obraz. Pro místní firmu, které hrozily exemplární tresty, to byl doslova zázrak.

Výhody řešení

Úspěšná realizace v Malajsii nebyla jen o „opravě obrazu“, ale o komplexním vyřešení krizové situace, která se zdála být technicky neřešitelná. Hlavní přínosy našeho přístupu zahrnovaly:

  • Záchrana kritické investice: Díky našim korekčním prvkům nebylo nutné vykopat a znovu položit 1,8 km kabelových tras (celkem pro 135 kamer). Zákazníkovi jsme ušetřili obrovské náklady na zemní práce a novou infrastrukturu.

  • Posunutí hranic analogové technologie: Nasazením třípásmových korekčních modulů jsme dosáhli stabilního barevného obrazu na vzdálenost 1 800 m, což o 50 % překračovalo tehdejší běžně uznávané limity pro kvalitní přenos signálu PAL.

  • Systémová odolnost „v základu“: Díky integrovaným přepěťovým ochranám a galvanickému oddělení jsme vyřešili problémy s tropickými bouřkami a rozdílnými zemními potenciály bez nutnosti instalace dalších externích komponent.

  • Eliminace rizika fatálních postihů: Pro realizační firmu znamenalo naše řešení přechod z hrozby exemplárních trestů k úspěšnému předání prestižního státního projektu.

  • Garance čistého obrazu: Odstranění zemních smyček (plovoucích pruhů) zajistilo, že dohledové centrum získalo průkazný a čistý obraz všech 135 kamer, nezbytný pro bezpečnost paláce.

‌
