Alarmové/digitální vstupy switchů série G

Alarmové vstupy

Datum aktualizace: 18.8.2026
Verze FW: 9.2090.17112 a vyšší
Verze SIMULand.v4: 26.8.18.xxxx a vyšší
Typ zařízení: 2G-2C.0.8.G-BOX-PoE-PP

Popis

Switch podporuje vstupy v režimu Alarmové "vyvážené" smyčky. Měřená hodnota je v rozsahu 0 - 30000 Ohm. Vyčtené hodnoty dokáže efektivně předávat dál prostřednictvím protokolu SNMP.

Omezení

V současné době NENÍ implementován žádný Event, který by vytvářel automatické akce.
Konfigurace alarmové smyčky je dostupná přes SNMP nebo v aplikaci SIMULand.v4, v CLI nelze nyní alarmová smyčka konfigurovat.

Příklad: Detekce výpadku 230 VAC a chyby baterie

  1. Měření: Alarmové relé výstupy zálohovaného zdroje jsou vyvážené pomocí rezistorů. Vyvážená smyčka je připojena do vstupu switche a ten je schopen bezpečně rozeznat stavy:
    - rozpojená smyčka
    - normální stav
    - výpadek 230 VAC
    - chyba baterie
    - zkrat smyčky
  2. Vyčítání: LAN-RING switch kontinuálně měří hodnoty vyvážené smyčky.
  3. Ukládání: Switch v případě změny okamžitě odesílá SNMP trap s aktuální hodnou do řídicí jednotky (IPLOG) a zde se data ukládají  MySQL databáze.
  4. Zobrazení: Naměřené hodnoty se v reálném čase přehledně zobrazují v aplikaci Grafana.

Digitální vstupy

Verze FW: 4.1890.15912 a vyšší
Verze SIMULand.v4: 25.03.01.xxxx a vyšší
Typ zařízení: Všechny switche série G vybavené digitálními/alarmovými vstupy

Popis

Switch podporuje vstupy v digitálním režimu - sepnuto/rozepnuto. Vyčtené hodnoty dokáže efektivně předávat dál prostřednictvím protokolu SNMP. Konfigurace digitálního vstupu je dostupná přes SNMP, v aplikaci SIMULand.v4 nebo v CLI.

Omezení

V současné době NENÍ implementován žádný Event, který by vytvářel automatické akce.

Příklad: Detekce otevření rozvaděče

  1. Měření: Do digitálního vstupu switche je připojen tamper rozvaděče.
  2. Vyčítání: LAN-RING switch kontinuálně detekuje sepnutí/rozepnutí bezpotenciálového vstupu.
  3. Ukládání: Switch v případě změny okamžitě odesílá SNMP trap s aktuální hodnou do řídicí jednotky (IPLOG) a zde se data ukládají  MySQL databáze.
  4. Zobrazení: Naměřené hodnoty se v reálném čase přehledně zobrazují v aplikaci Grafana.

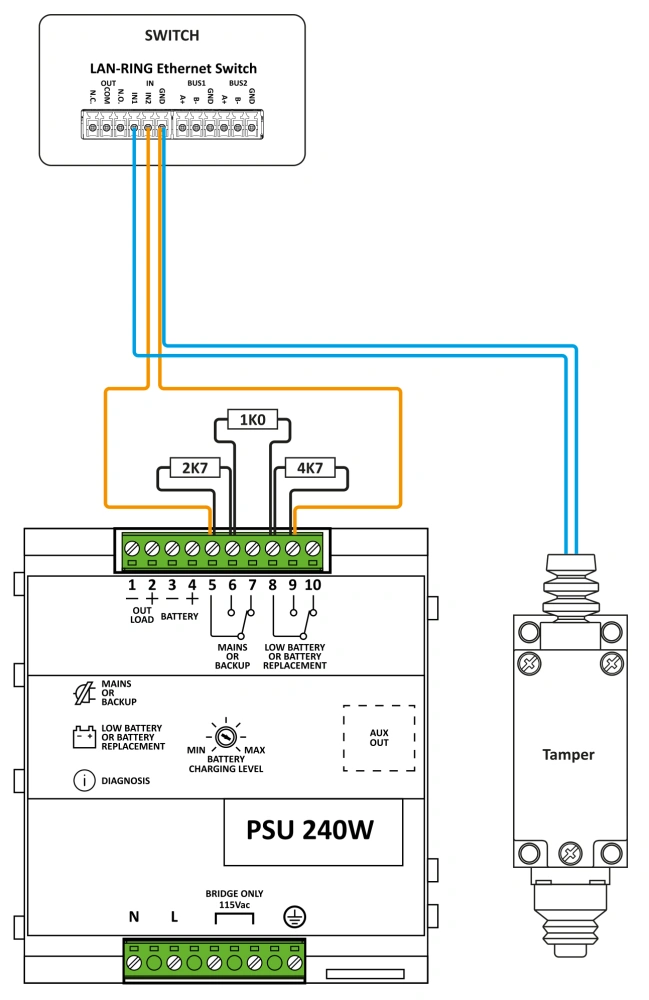

‌Schéma zapojení

‌

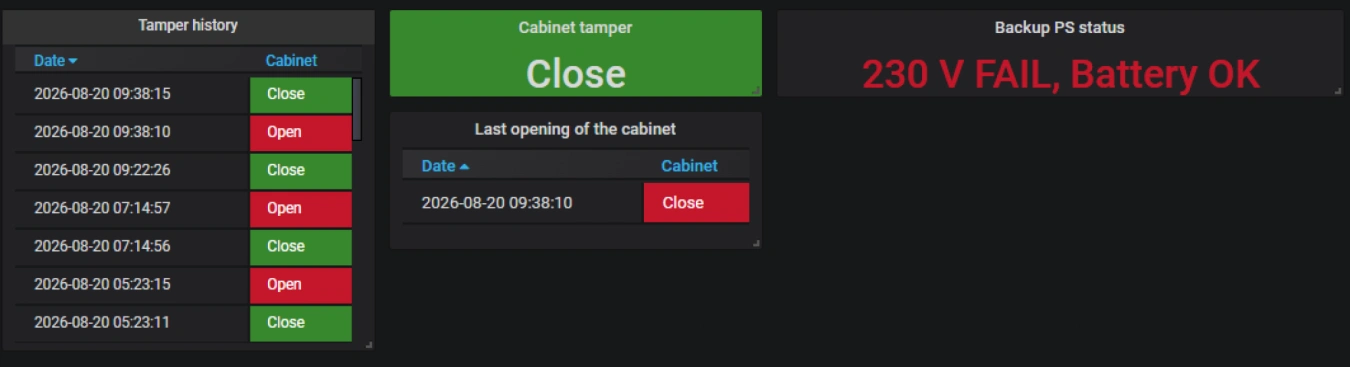

Grafana
