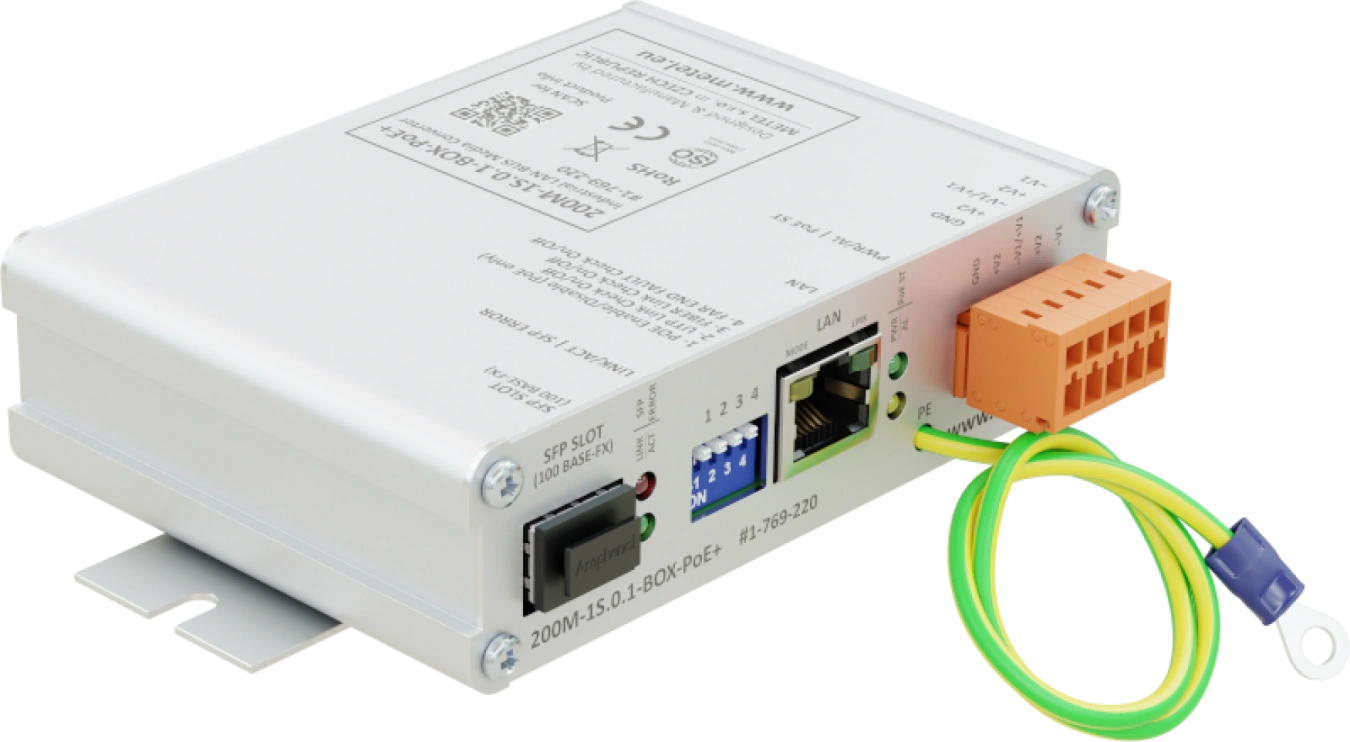

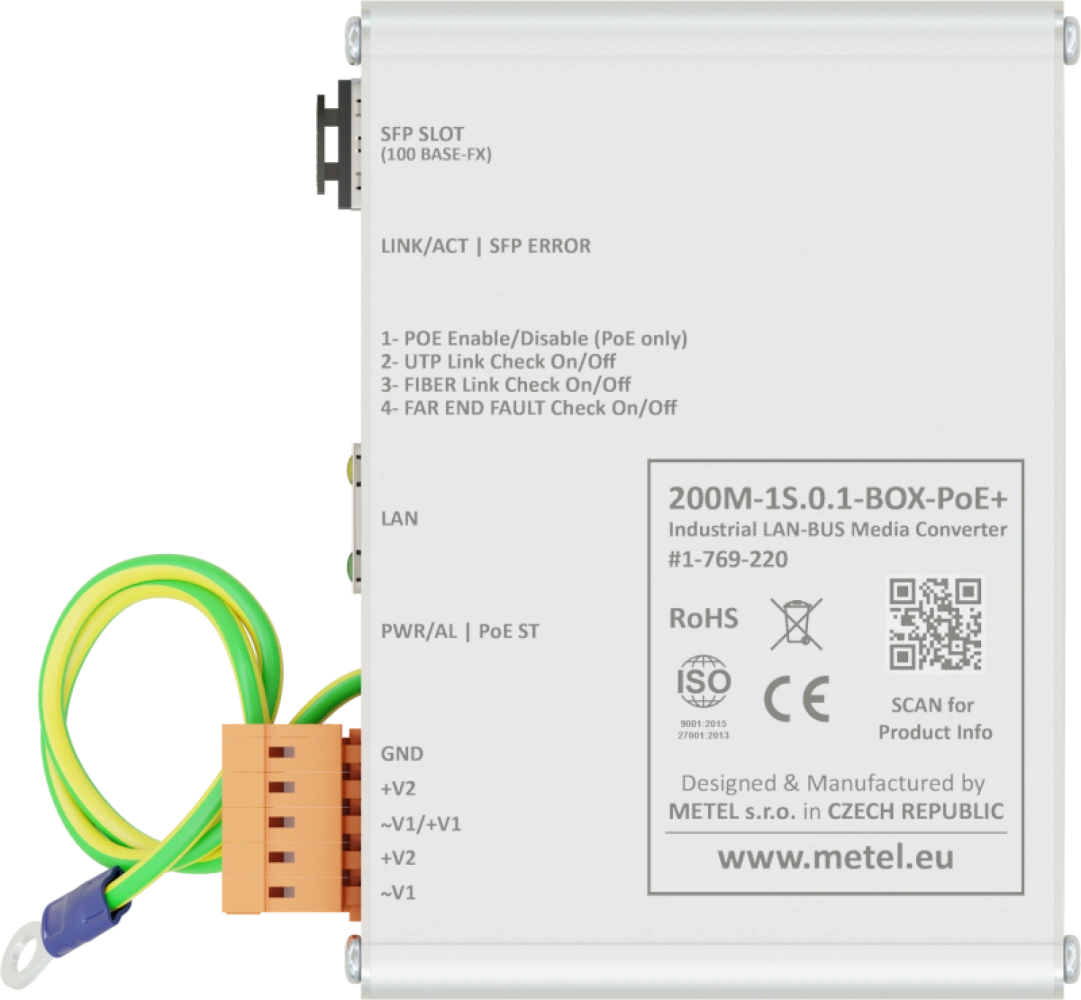

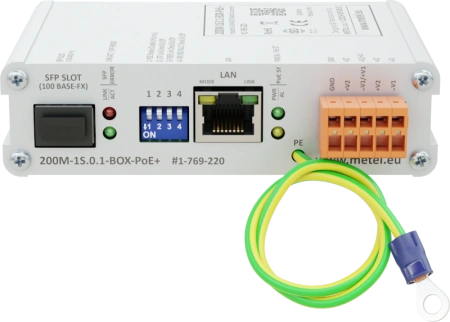

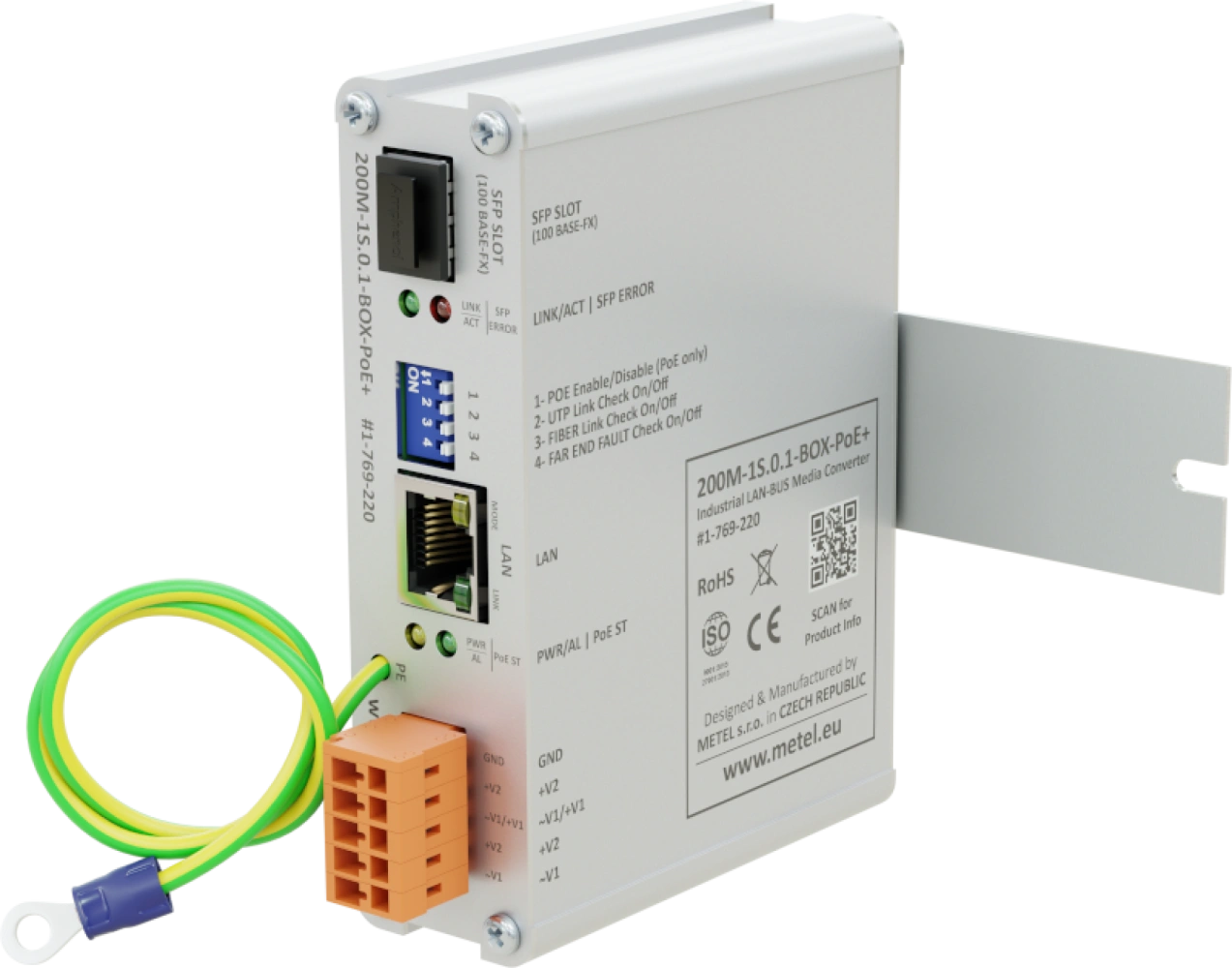

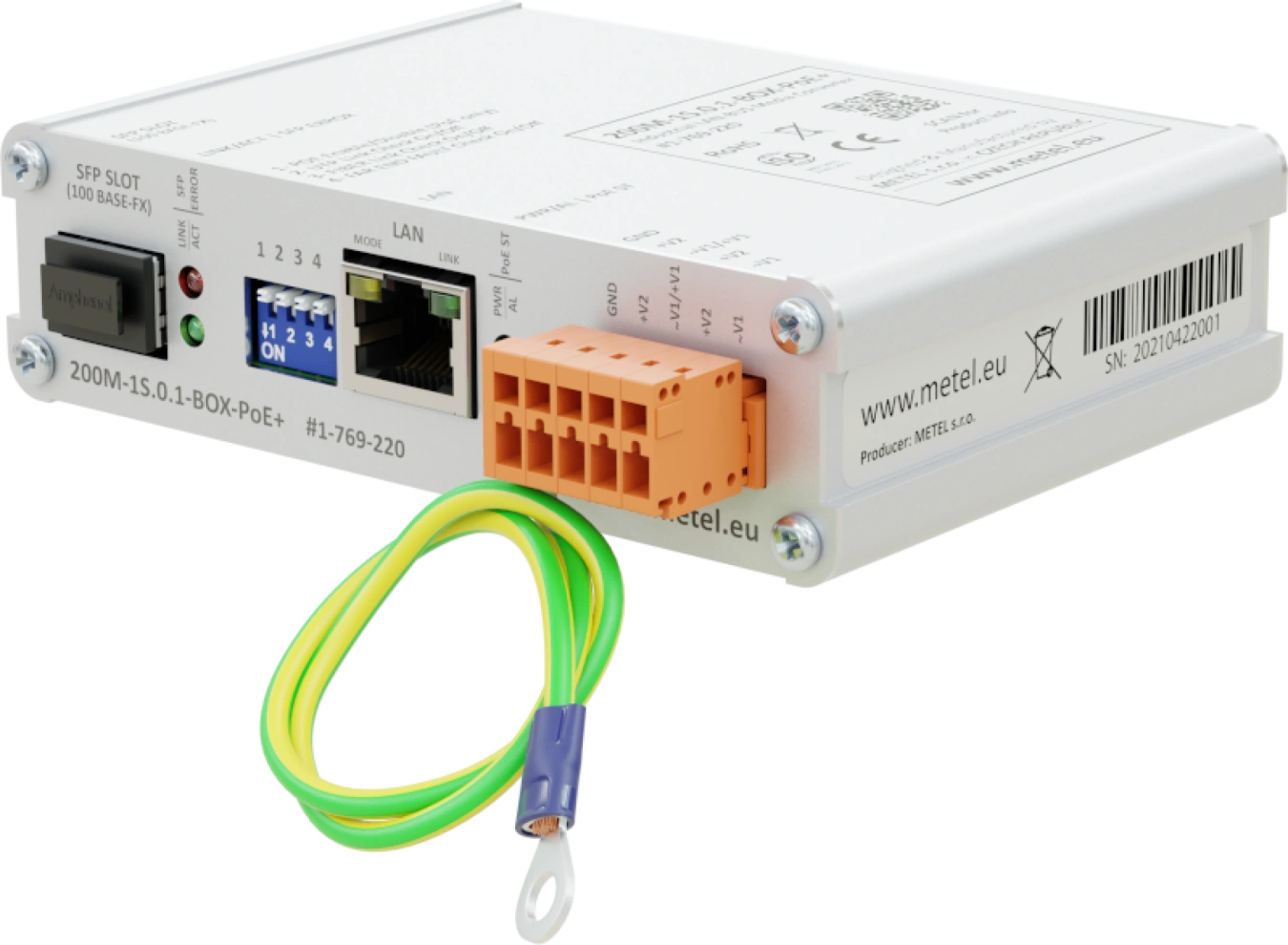

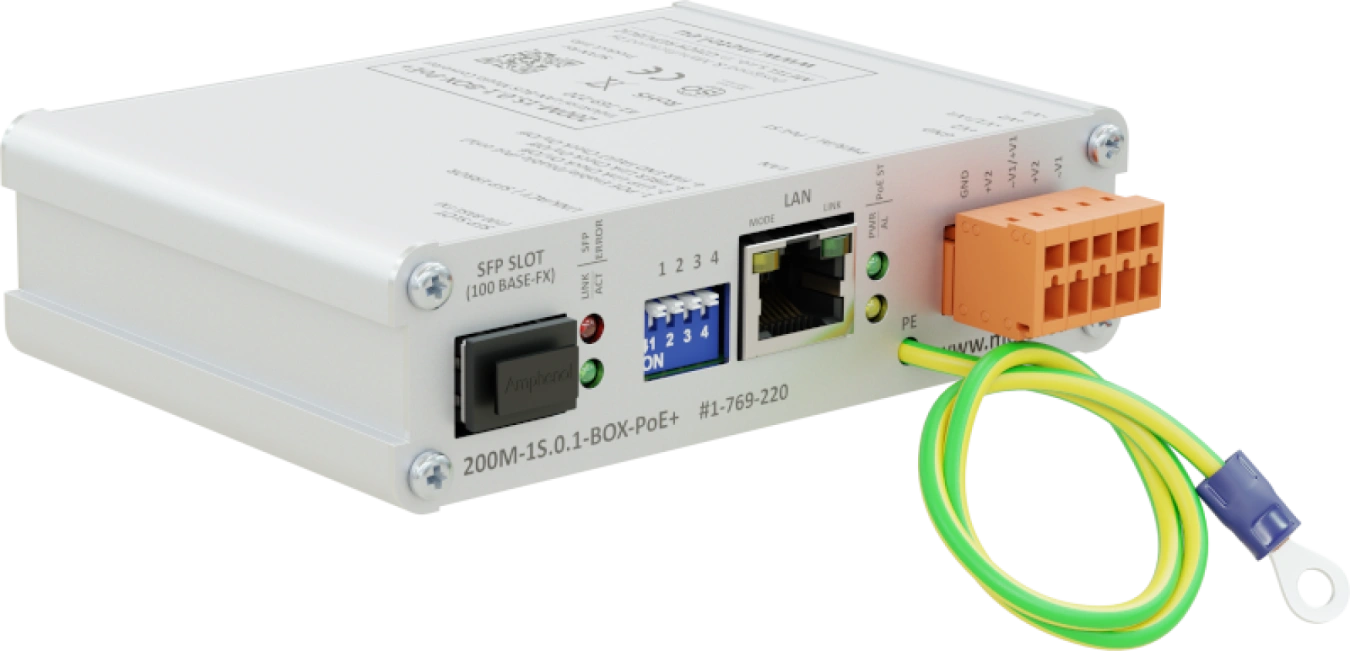

200M-1S.0.1-BOX
- Topologia bus / stella
- Slot SFP con supporto 100BASE-X
- Supporto PoE+ (versione PoE+)
- Supporto FAR END FAULT
- Supporto per i pacchetti JUMBO
- Protezione da sovratensione fino a 1000A (8/20μs)
- Temperatura di esercizio da -40°C a +70°C
I media converter industriali della serie 200M sono progettati per una conversione affidabile da Ethernet metallica 100 BaseTx a fibra ottica 100Base-LX/BX. I convertitori supportano la trasmissione di jumbo frame di lunghezza superiore a 10k byte. Tutti i modelli sono progettati per l'uso negli ambienti più difficili, con un intervallo di temperatura di esercizio esteso da -40 a 70°C. Inoltre, tutte le porte FE sono protette contro le sovratensioni fino a 1 kA a 8/20 µs. I modelli PoE forniscono fino a 30W PoE per i dispositivi finali con la possibilità di configurare il riavvio automatico PoE in caso di indisponibilità del dispositivo finale.
I dispositivi sono sviluppati e prodotti nell'UE e sono conformi alla normativa NDAA.
Modelli
200M-1S.0.1-BOX
Convertitore multimediale industriale con slot SFP con supporto 100BASE-X, supporto FAR END FAULT, rilevamento disconnessione cavo ottico/FTP, protezione da sovratensioni 1000A
Codice d'ordine: 1-770-220
Disponibilità: Produzione su scala reale

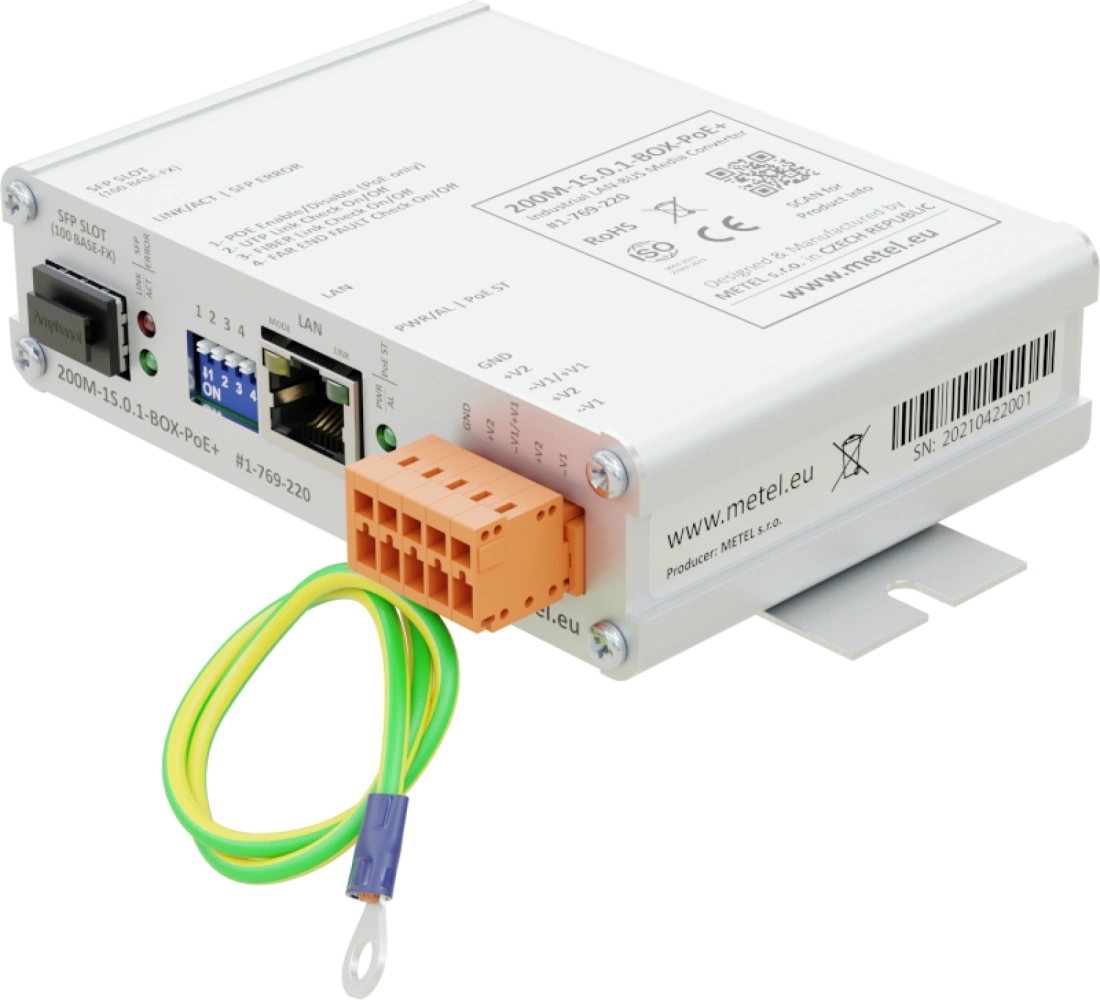

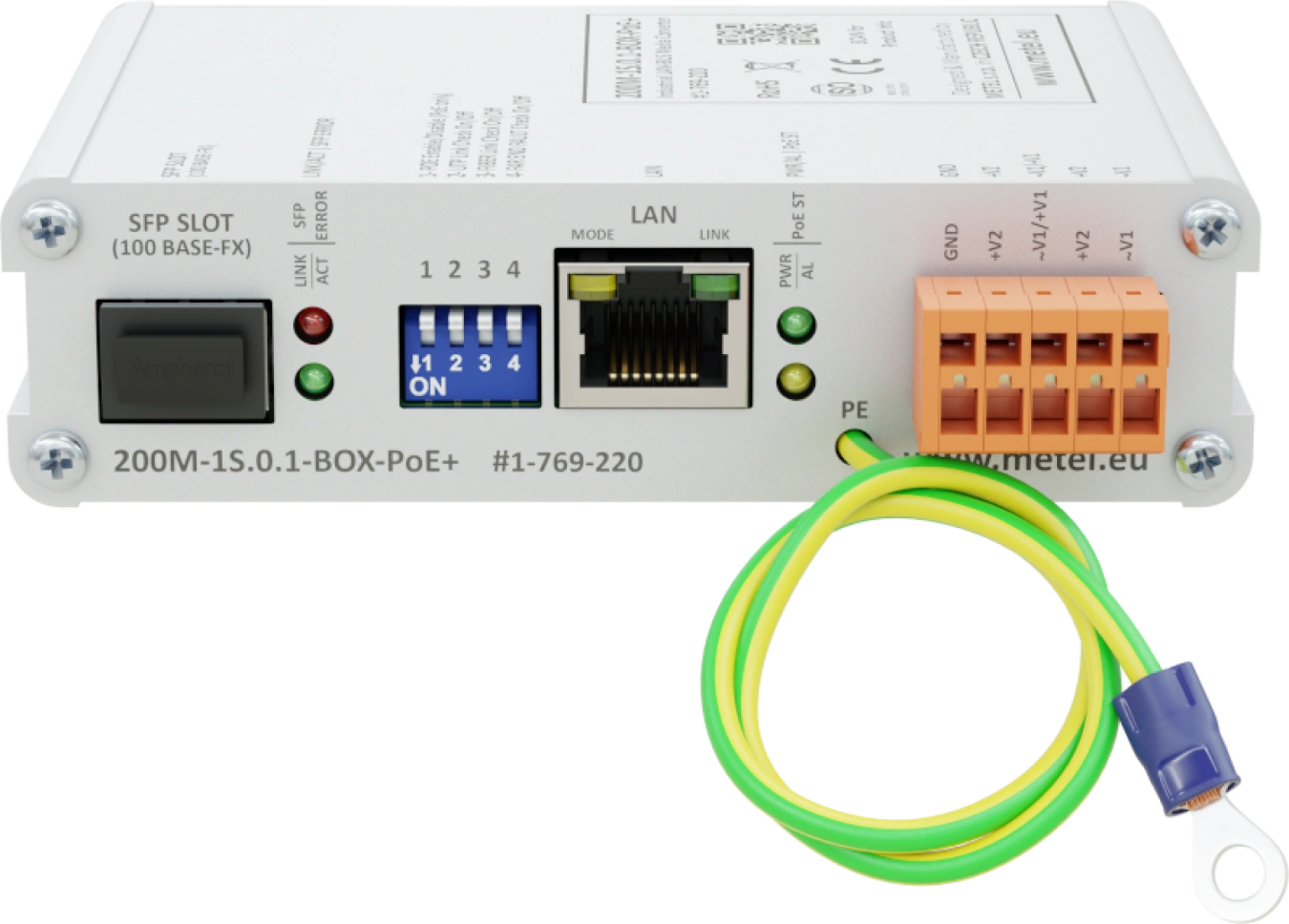

200M-1S.0.1-BOX-PoE+
Convertitore multimediale industriale con supporto PoE+ (25,5W), slot SFP con supporto 100BASE-X, supporto FAR END FAULT, rilevamento disconnessione cavo ottico/FTP, protezione da sovratensioni 1000A
Codice d'ordine: 1-769-220
Disponibilità: Produzione su scala reale
Specifiche tecniche
Parametri tecnici
| SLOT SFP | |
|---|---|
| Conteggio | 1 |
| Formati supportati | 100 BASE-FX |
| ETHERNET VELOCE | |
|---|---|
| Conteggio | 1 |
| Formati supportati | 100BASE-TX |
| Protezione dalle sovratensioni | 1000 A forma d'onda 8/20 μs |
| Connettore | RJ45 |
| POTENZA | |
|---|---|
| Conteggio | 2 |
| Connettore | WAGO 734-205 |
| Senza PoE | 10 - 30 VAC / 10 - 60 VDC |
| Con PoE fino a 15,4 W | 48 - 57 VCC |
| Con PoE fino a 30 W | 52 - 57 VCC |
| Consumo di energia | Max. 2.5 W |
| Protezione dalle sovratensioni | Forma d'onda 600 W 10/1000 μs |
| PoE (solo con PoE) | |
|---|---|
| Conteggio porte PoE | 1 |
| Potenza massima / porta | 30 W |
| Standard | IEEE 802.3af/at |
| AMBIENTE | |
|---|---|
| Temperatura di esercizio | -40...+70 °C |
| Temperatura di stoccaggio | -40...+70 °C |
| Umidità | Max. 95 % |
| MECCANICA | |
|---|---|
| Peso | 0,22 kg |
| Dimensioni - h / l / p | 33 x 110 x 91 mm |
Standard e protocolli, EMC e sicurezza
| EMC e sicurezza | ||
|---|---|---|
| EN 55032 | EMC dei dispositivi multimediali - requisiti di emissione | |
| EN 55035 | EMC dei dispositivi multimediali - requisiti di immunità | |
| EN 62368-1 | Requisiti di sicurezza delle apparecchiature informatiche | |
| EN IEC 63000 | Valutazione dei prodotti elettrici ed elettronici in relazione alla direttiva ROHS | |
| EN 61000-6-2 | Immunità - ambiente industriale | |
| EN 61000-4-2 | 8 kV | Scarico dell'aria |
| EN 61000-4-2 | 4 kV | Scarico del contatto |
| EN 61000-4-3 | 10 V/m | Campo RF irradiato |
| EN 61000-4-4 | 1 kV | Scoppiettante |
| EN 61000-4-5 | 1 kV | Impulsi di shock |
| EN 61000-4-6 | 10 V | Resistenza ai disturbi di linea indotti dal campo RF |
| EN 61000-4-8 | 30 A/m | Campo magnetico |
| EN 61000-4-11 | Interruzioni e cali di tensione di breve durata | |
| EN 61643-21 | Limitatori di sovratensione nelle reti di telecomunicazione e segnalazione | |
| EN 50121-4 ed.4 | Applicazioni ferroviarie - EMC Emissione e immunità delle apparecchiature di segnalazione e comunicazione | |
| Standard e protocolli | |
|---|---|
| IEEE 802.3u | 100BASE-TX, 100BASE-FX |
Da scaricare
200M-1S.0.1-BOX.dwg
200M-1S.0.1-BOX.pdf
Contenuto della confezione
- Convertitore multimediale

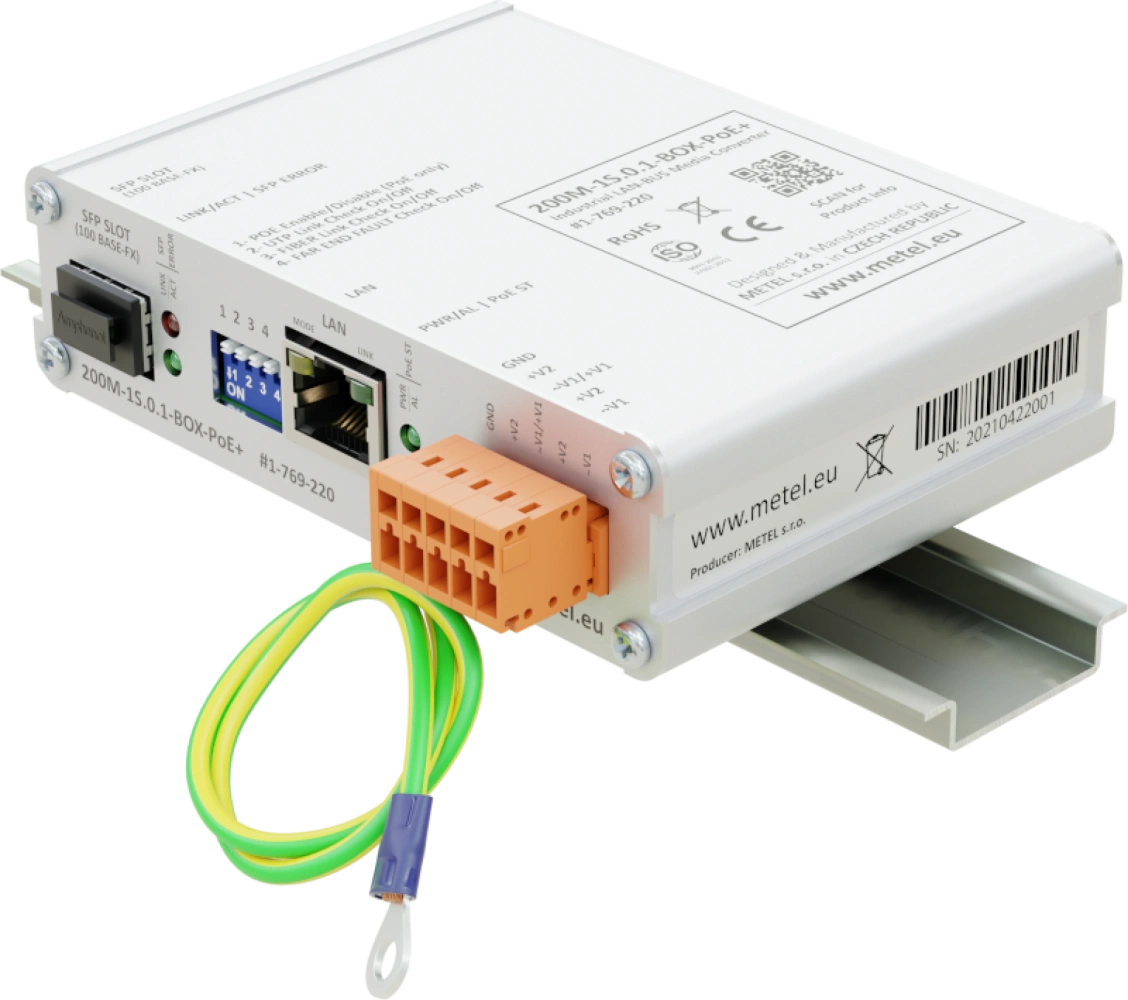

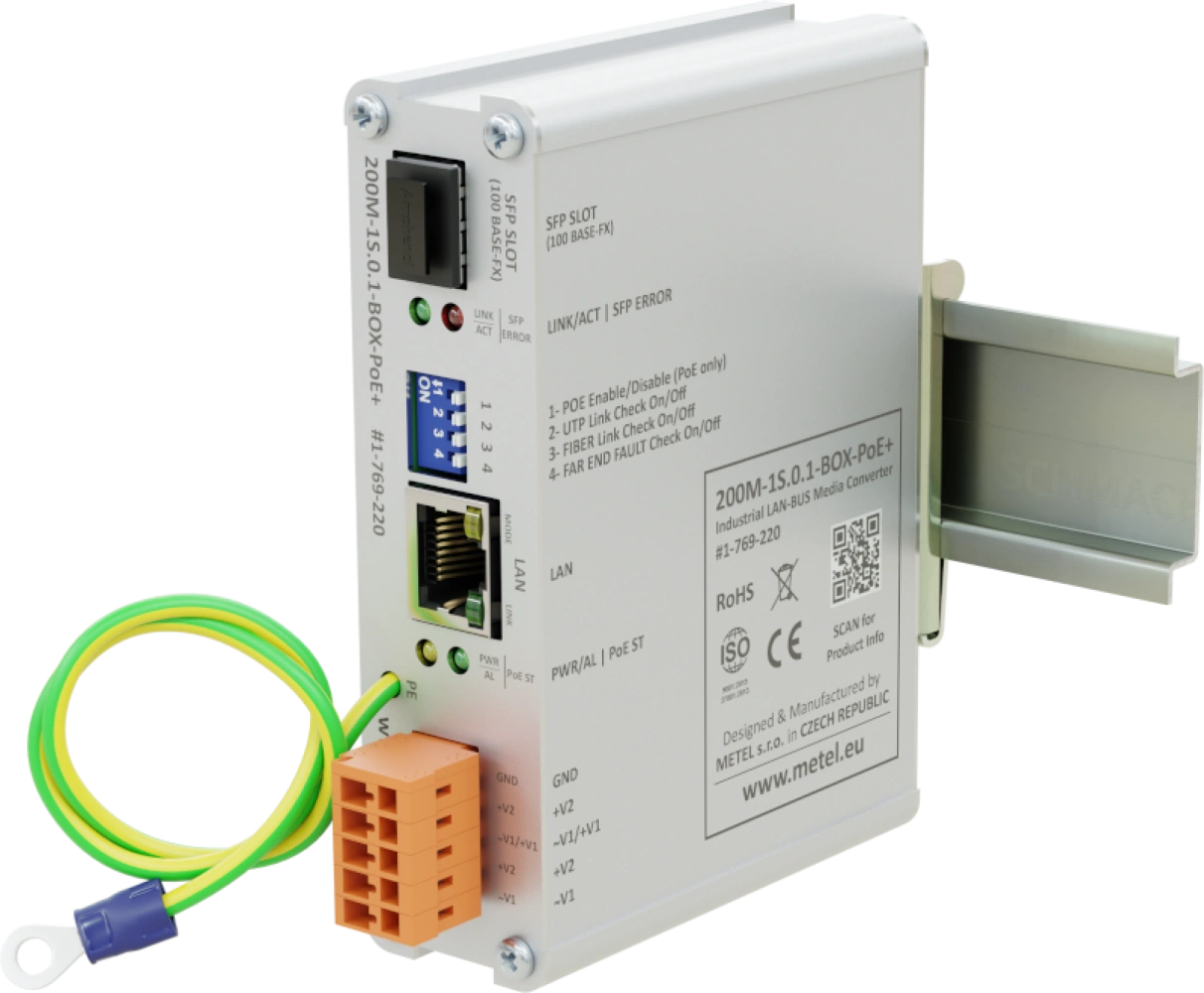

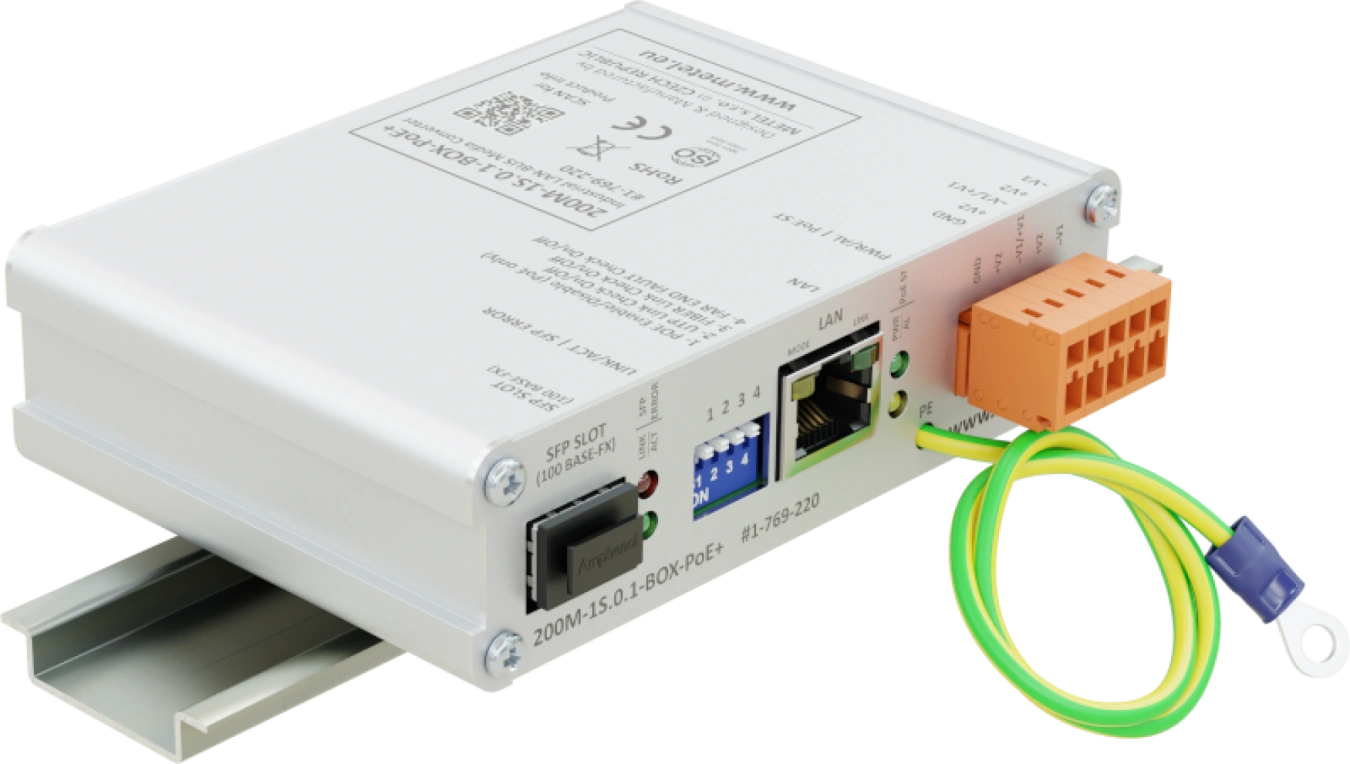

- Kit di montaggio su guida DIN
- Kit di montaggio per il montaggio su un substrato piatto
