xDW - requisiti minimi per la qualità del percorso ottico

Di seguito è riportata una panoramica dei requisiti minimi di qualità del percorso ottico per i convertitori ottici della serie xDW. Il mancato rispetto di questi requisiti può comportare una significativa riduzione della qualità della comunicazione.

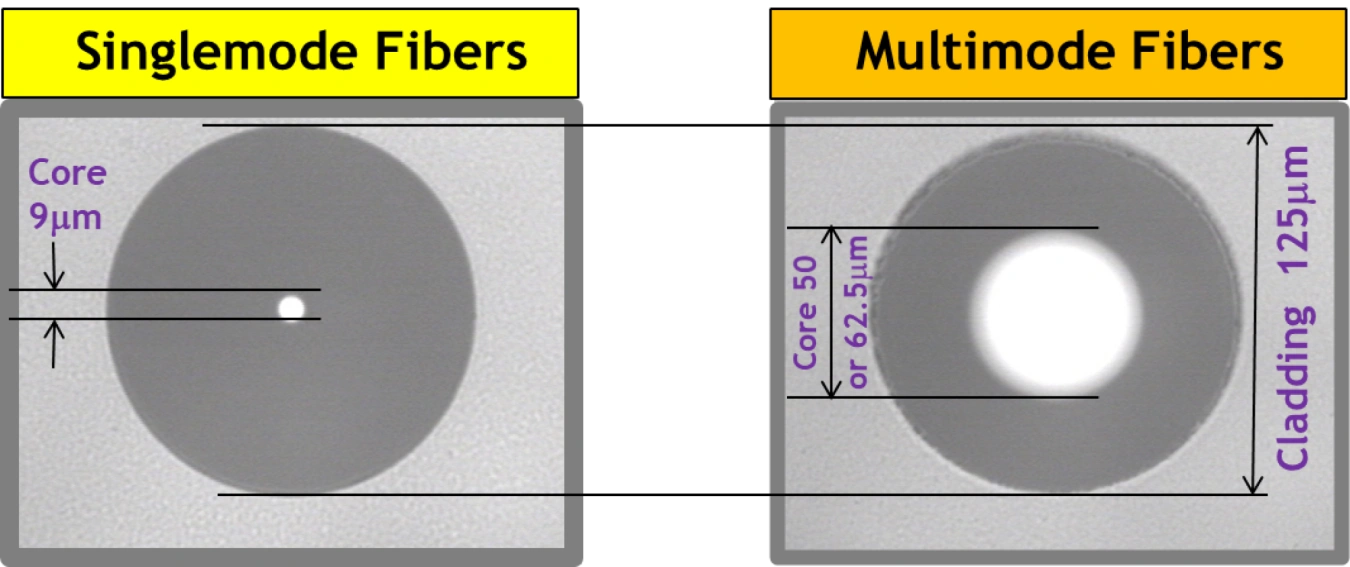

Tipi di fibra ottica supportati

Larghezza di banda della fibra ottica

La larghezza di banda specificata in MHz/1km limita l'utilizzabilità, soprattutto per i vecchi tipi di fibra multimodale OM1 e OM2. La tabella seguente mostra gli intervalli massimi per diverse velocità di trasmissione dati e tipi di fibra.

* La velocità di comunicazione tra i convertitori TDW e RDW è prossima a 100Mb/s.

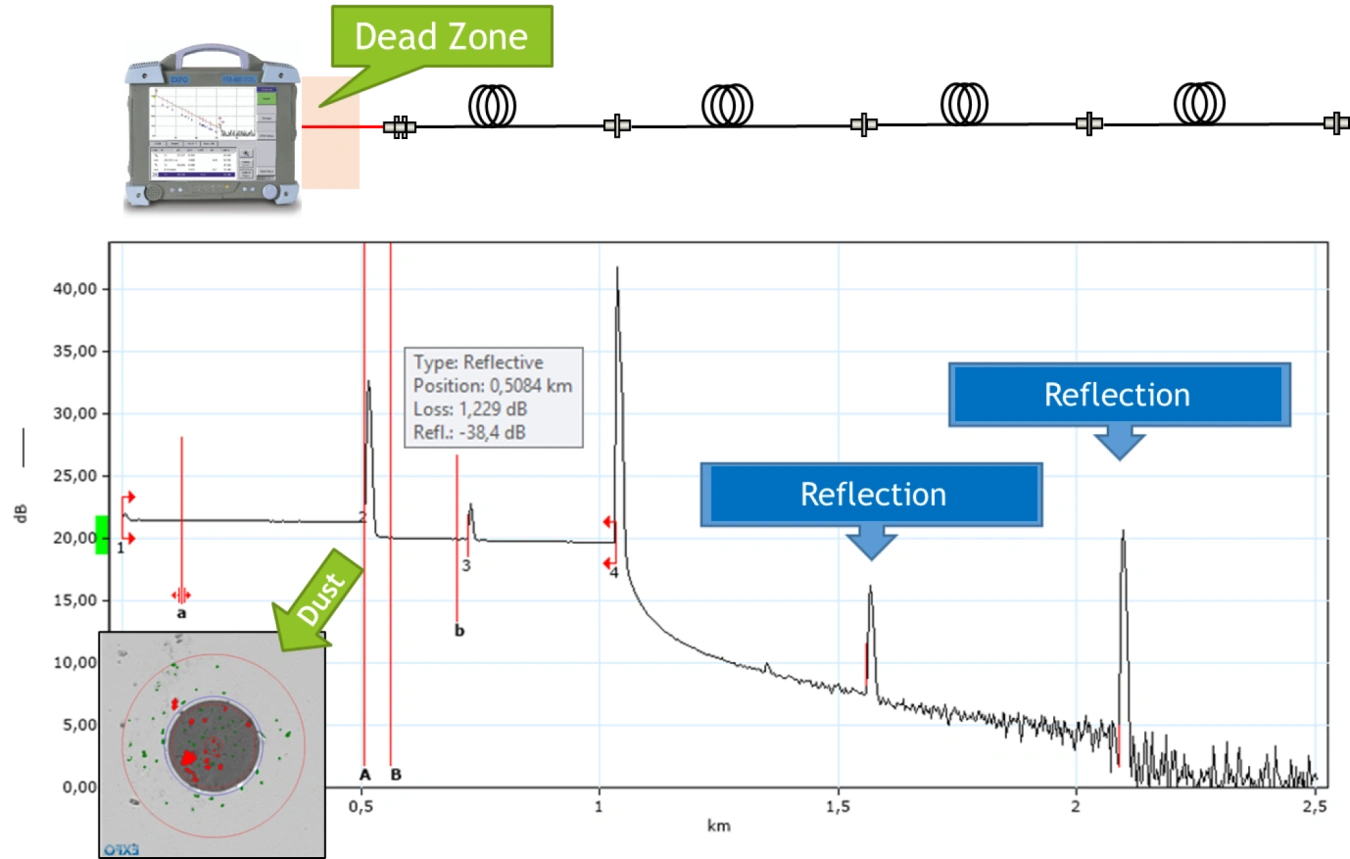

OTDR - attenuazione delle riflessioni nei giunti e nelle saldature

Prima di installare i convertitori ottici, si consiglia di misurare tutti i percorsi ottici con il metodo OTDR. Le misure devono essere effettuate da entrambi i lati e con la fibra in avanti per eliminare la zona morta dell'analizzatore OTDR. Le misure effettuate con questo metodo forniranno informazioni su:

• l'attenuazione totale del percorso ottico,
• l'attenuazione di tutte le saldature, giunzioni e altri giunti,
• l'esatta ubicazione di tutte le saldature, giunzioni ed eventuali guasti lungo il percorso,
• l'attenuazione della fibra ottica e la sua distribuzione lungo il percorso,
• la lunghezza del percorso,
• disomogeneità della fibra,
• continuità dei percorsi per verificare la corretta installazione.

NOTA: Le riflessioni poco attenuate hanno un effetto significativo sul funzionamento dei sensori ottici installati. In caso di reclamo dovuto a guasti del collegamento, colli di bottiglia della comunicazione, alti tassi di errore e cause simili, ci riserviamo il diritto di risolvere il reclamo dietro presentazione dei rapporti OTDR per i percorsi in fibra ottica utilizzati. Questa misura ha lo scopo di accelerare la risoluzione del reclamo, poiché nella stragrande maggioranza dei casi con le cause di cui sopra, la causa è costituita da riflessioni nei percorsi ottici.

‌
