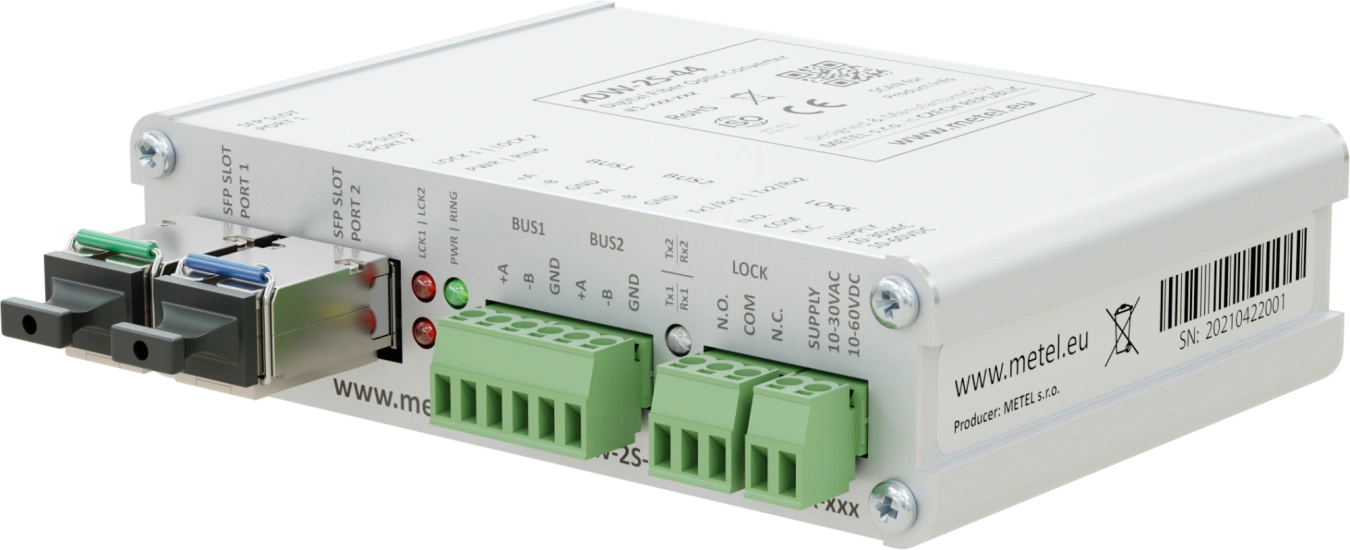

xDW-2S-44-BOX
- Supporto della topologia ad anello ridondante
- Compatibilità con tutti i sistemi RS485 fino a 1Mbps
- Modulazione digitale
- 2 connettori ottici SC/PC (CWDM)
- 2x RS485 o 1x RS422 fino a 1Mbps
- 1x relè LOCK NO/NC
- Protezione da sovratensione
- Temperatura di esercizio da -40 °C a +75 °C
I convertitori ottici digitali xDW-2S-44 sono universalmente utilizzabili per l'estensione della bus RS485/422 tramite fibre ottiche monomodali o multimodali. Inoltre, consentono il collegamento in topologia ad anello.
I dispositivi sono sviluppati e prodotti nell'UE e soddisfano i requisiti NDAA.
Modelli

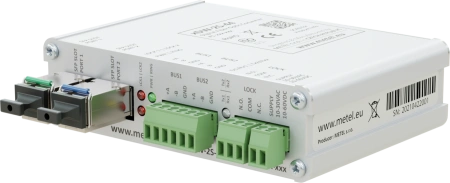

xDW-2S-44-BOX
Convertitore digitale industriale - 2 bus RS485 o 1 bus RS422, 2 SFP e 1 relè LOCK per il rilevamento di interruzioni della fibra ottica, guasti del dispositivo opposto e interruzioni di alimentazione.
Codice d'ordine: 1-301-326
Disponibilità: In fase di sviluppo
Specifiche tecniche
xDW-2S-44-BOX
La scheda del catalogo breve (PDF)Parametri tecnici
| RS485 | |
|---|---|
| Numero | 2 |
| Velocità | max. 1 Mb/s |
| Protezione contro le sovratensioni | 600 W, tempo di risposta 10/1000 μs |
| PORTE OTTICHE | |
|---|---|
| Numero | 2 |
| Prestazioni ottiche | -14 - -8 / -10 - 0 dBm (SM / MM) |
| Sensibilità | -31 dBm |
| Connettore | SC/PC |
| MM 50/125 μm | 6 km |
| MM 62,5/125 μm | 4 km |
| SM 9/125 μm | 20 km |
| RELÈ DI BLOCCAGGIO | |
|---|---|
| Numero | 1 |
| Carico massimo | 125 V CA / 0,5 A oppure 60 V CC / 0,3 A |
| Tipo di contatto | Commutabile |
| ALIMENTAZIONE | |
|---|---|
| Intervallo di tensione di ingresso | 10 - 30 V CA / 10 - 60 V CC |
| Consumo energetico | Max. 1,5 W |
| Protezione contro le sovratensioni | 600 W, tempo di risposta 10/1000 μs |
| AMBIENTE | |
|---|---|
| Temperatura di esercizio | da -40...+75 °C |
| Temperatura di conservazione | da -40...+75 °C |
| Umidità | Max. 95 % |
| MECCANICA | |
|---|---|
| Peso | 0,35 kg |
| Dimensioni - A / L / P | 30 x 110 x 92 mm |
Standard e protocolli, EMC e sicurezza
| Standard e protocolli | |
|---|---|
| Modbus | RTU |
| RS485 | Compatibile con tutti i bus RS485 fino a 1 Mbps |
Da scaricare
xDW-2S-44-BOX
Modelli STEP
xDW-2S-44-BOX
.stp
Contenuto della confezione
- Převodník s moduly SFP
- Sada pro montáž na lištu DIN
- Montážní sada pro montáž na rovný povrch
