Sterowanie elektrowniami fotowoltaicznymi

Kontekst rozwiązania

Sterowniki PLC IPLOG znalazły miejsce w drugiej fali elektrowni fotowoltaicznych po 2022 r. Wspólnie z naszym partnerem stopniowo opracowaliśmy skalowalne rozwiązanie odpowiednie zwłaszcza do średnich i większych zastosowań przemysłowych.

Opis rozwiązania

Nasze oparte na PLC rozwiązanie IPLOG oferuje szeroko skalowalne opcje, szczególnie korzystne dla średnich i dużych systemów. Program IEC FVE_SE zawiera moduły do:

• bilansowania szczytów i 15-minutowego pokrycia szczytów (T15)
• OTE - kontrola cen energii
• Zdalne zarządzanie
• Kontrola / monitorowanie systemu zarządzania bateriami (BMS)
• Interfejs dla organizacji usługowych (chmura, aplikacja iOS/Android)
• Monitorowanie cewki PS (Power Sensor)
• Kontrola / monitorowanie falowników PCS (Power Conditioning System)
• Sterowanie/monitorowanie inwerterów solarnych (SI)
• Kontrola/monitorowanie przetwornic DC/DC
• Kontrola punktów awarii
• Kontrola obciążeń zewnętrznych jako dodatkowy poziom kontroli
• Ręczne ładowanie akumulatorów
• Kontrola mocy zarezerwowanej
• Reakcja na wyjścia HDO
• Kalendarz
• Pośrednictwo dyspozytorskie CEZ, EON.....
• Wyświetlanie stanu systemu przeciwpożarowego
• Sterowanie klimatyzacją
• Rozpoczęto wdrażanie usług bilansowania mocy

Opis rozwiązania -> Bilansowanie szczytowe i pokrycie 15-minutowego szczytu (T15)

Pokrycie zwiększonego zużycia energii, 15-minutowy szczyt (T15). Pojemność baterii jest przede wszystkim utrzymywana na ustalonym maksimum, aby umożliwić jej wykorzystanie w przypadku nagłego wzrostu zużycia energii powyżej zarezerwowanej mocy punktu poboru.

Opis rozwiązania -> OTE - regulacja według cen energii

• Sterownik PLC monitoruje bieżące ceny energii elektrycznej na rynku dnia bieżącego OTE w czasie rzeczywistym, aby podejmować inteligentne decyzje dotyczące działania energochłonnych urządzeń.
• Algorytm sterowania automatycznie odkłada uruchomienie obciążeń na okres najniższych cen lub, przeciwnie, aktywuje rozładowanie akumulatorów w momentach szczytów cenowych.
• Kontrola ta maksymalizuje efektywność ekonomiczną operacji poprzez dynamiczne dostosowywanie zużycia energii przez obiekt do aktualnej sytuacji na rynku energii bez potrzeby interwencji człowieka.

Opis rozwiązania -> Zdalne zarządzanie

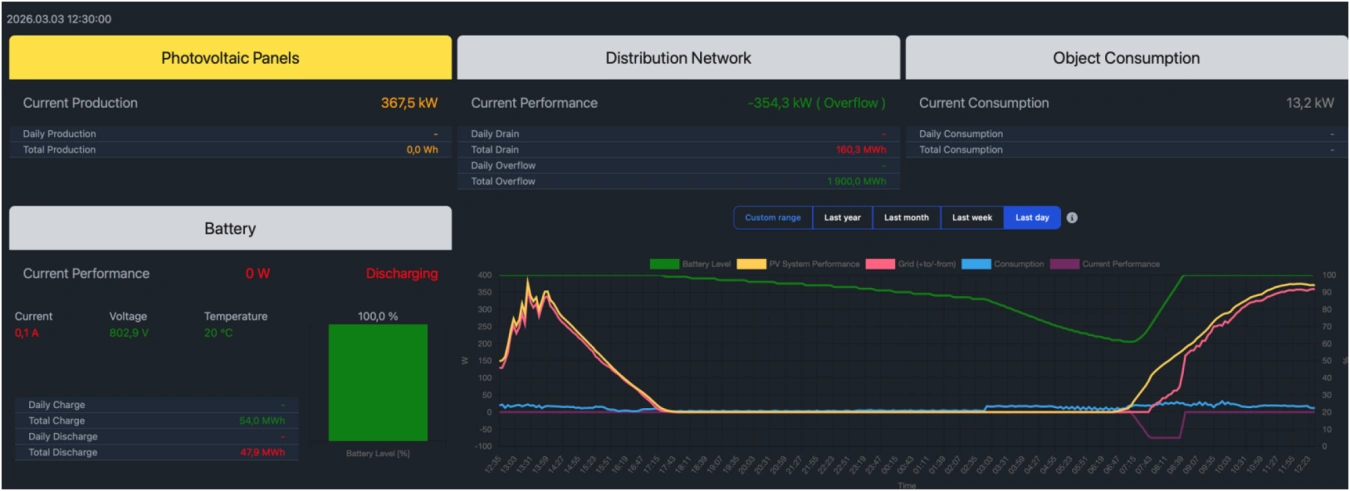

Centralny monitoring w chmurze zapewnia stały nadzór nad elektrownią fotowoltaiczną i zdalne zarządzanie jej parametrami. Komunikacja jest zabezpieczona szyfrowanym tunelem VPN, który służy również do pełnego zdalnego dostępu do oprogramowania sterującego systemem.

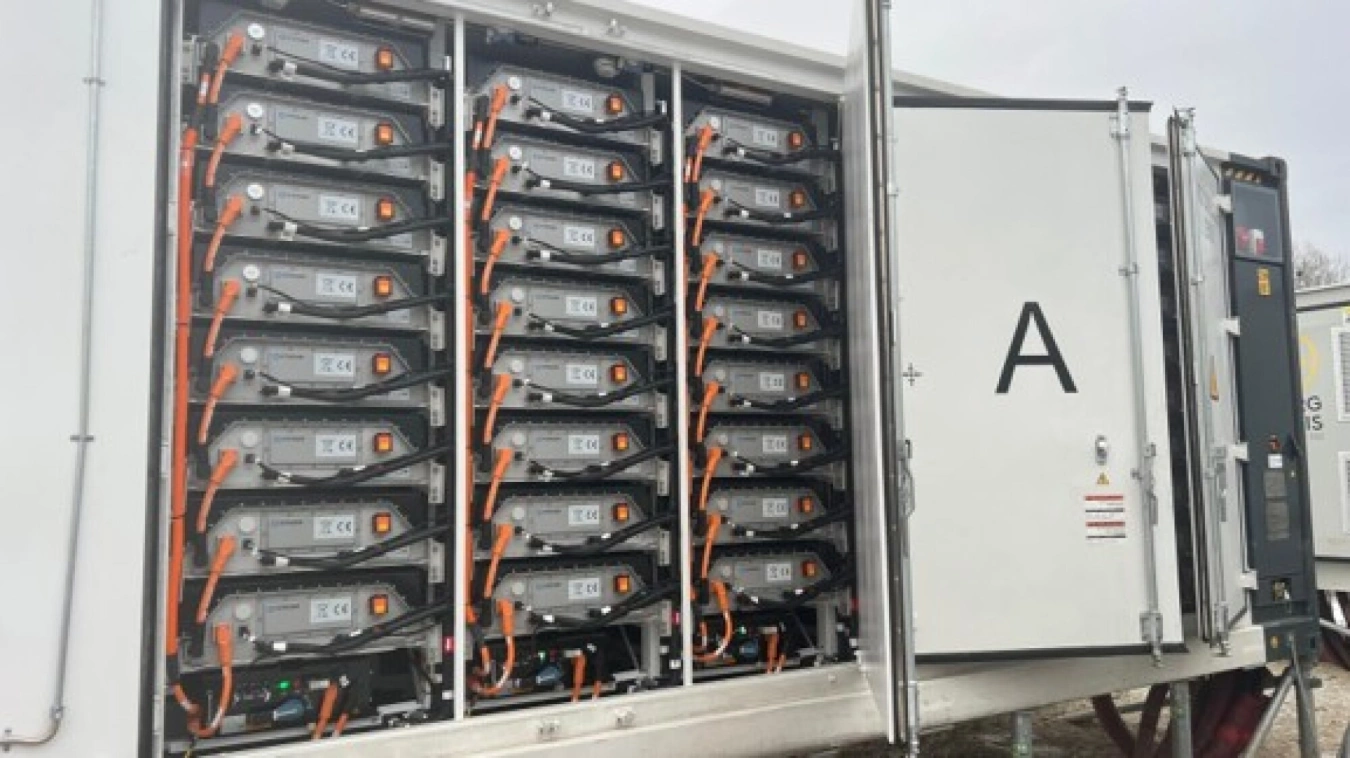

Opis rozwiązania -> Kontrola / monitorowanie akumulatorów

Każdy producent akumulatorów określa warunki pracy, w których osiągana jest maksymalna żywotność. Niektóre z najważniejszych parametrów, które należy monitorować, obejmują minimalny i maksymalny stan naładowania (SOC), prąd ładowania / rozładowania, temperaturę roboczą i napięcie. Jeśli wartości te nie będą przestrzegane, może dojść do nieodwracalnej utraty pojemności!
Program umożliwia cykliczne przełączanie między konfigurowalnymi przez użytkownika wartościami BMS Max SOC i BMS Min SOC. Ponadto niektóre systemy magazynowania wymagają regulacji maksymalnego prądu ładowania i rozładowania BMS Charge Current, BMS Discharge Current i BMS ForceChargeFlag, gdy wymagana jest synchronizacja ogniw.

Opis rozwiązania -> Interfejs dla organizacji serwisowych

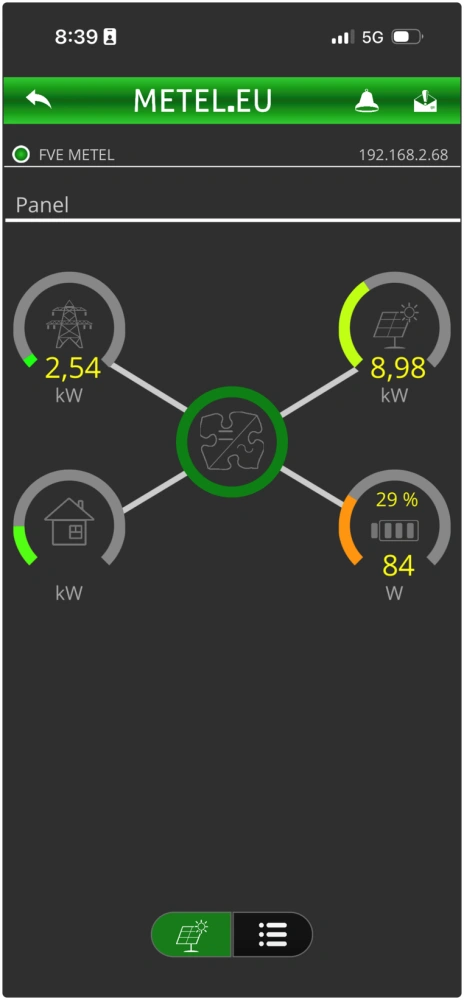

Aplikacje mobilne na platformy iOS i Android są integralną częścią ekosystemu IPLOG. Umożliwiają one technikom serwisowym i użytkownikom końcowym monitorowanie aktualnego stanu technologii w czasie rzeczywistym. Centralny interfejs w chmurze jest następnie wykorzystywany do zaawansowanej analizy działania elektrowni fotowoltaicznej w czasie i zdalnej optymalizacji parametrów pracy systemu.

Zalety rozwiązania

• Elastyczność zgodna z normą IEC 61131-3 - łatwe programowanie złożonych algorytmów w FBD, LD, ST lub IL.
• Szeroka łączność - płynna integracja falowników, akumulatorów i liczników różnych producentów.
• Kwadransowa kontrola szczytów - efektywne oszczędzanie energii w celu wyeliminowania kar za przekroczenie limitów.
• Niezależna logika lokalna - autonomiczne działanie i 100% bezpieczeństwa nawet podczas awarii chmury.
• Reakcja na ceny spot - automatyczna optymalizacja zużycia energii na podstawie rzeczywistych danych z OTE.
• Skalowalność - modułowy sprzęt i oprogramowanie do przyszłej rozbudowy mocy PV.
