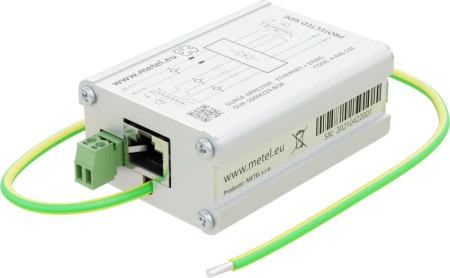

OVP-100M + 24 VAC
- Průmyslový design
- Dvoustupňová ochrana
- Galvanicky oddělená svorka PE
- Provozní teplota od -40 °C do +70 °C
Dvoustupňová přepěťová ochrana pro LAN 10/100 Mb/s. Typické aplikace zahrnují ochranu IP kamer, počítačů, serverů, PLC a dalších IP zařízení a ochranu napájecích vedení 24 VAC s maximálním proudem 1 A.
Zařízení jsou vyvíjena a vyráběna v EU a splňují požadavky NDAA.
Modely

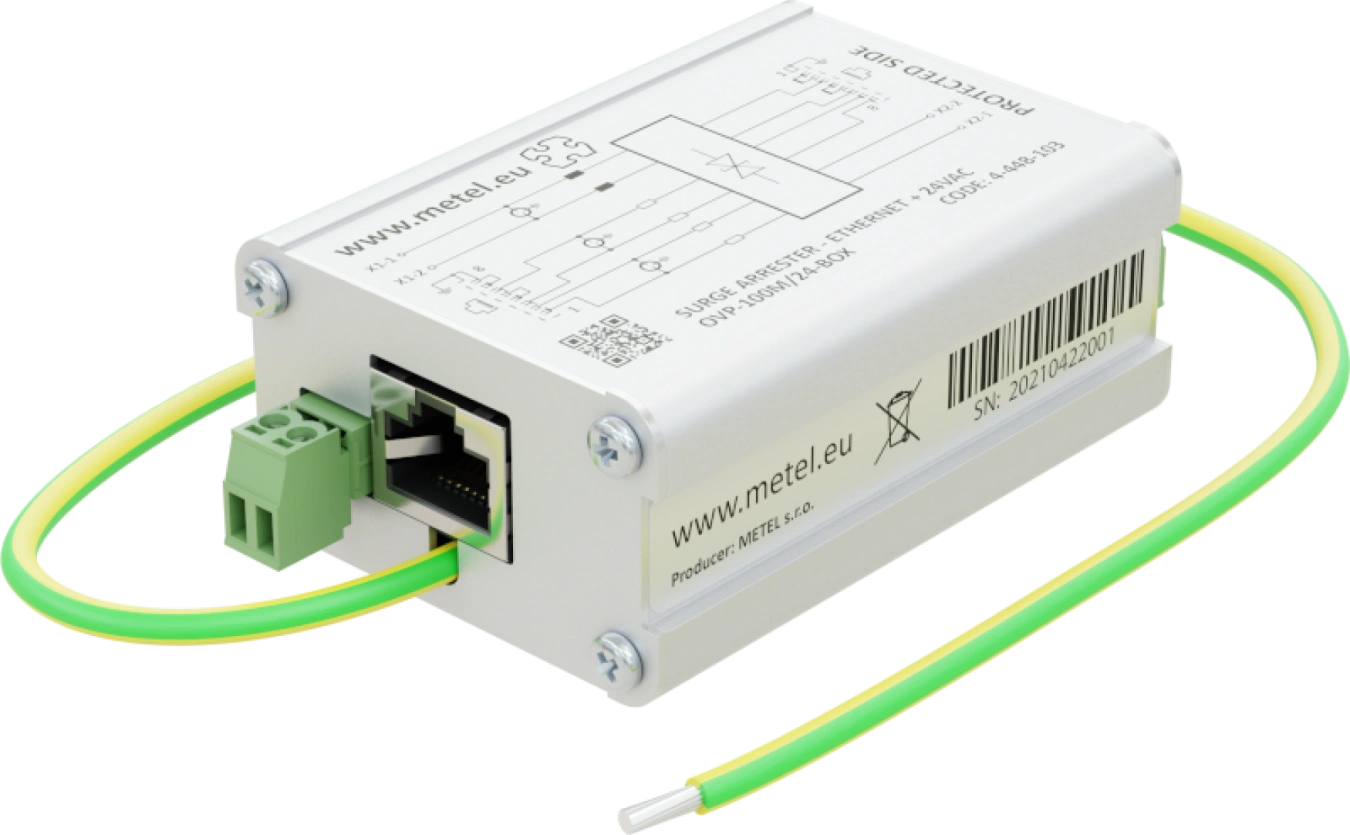

OVP-100M/24-BOX
Přepěťová ochrana 10/100M Ethernet + 24 VAC, dvoustupňové provedení, galvanicky oddělená svorka PE, rychlá montáž.
Objednací kód: 4-448-103
Dostupnost: Výroba v plném rozsahu
Specifikace
Technické parametry
| PŘEPĚŤOVÁ OCHRANA | |
|---|---|
| Chráněné páry | 2 (1-2,3-6) |
| Jmenovité provozní napětí (údaje) | 6 V |
| Max. Provozní napětí (údaje) | 8.4 V |
| Max. Provozní napětí (napájecí vedení) | 35 VAC |
| Max. Provozní proud | 1 A |
| C2 jmenovitý vybíjecí proud 8/20 μs | 1 kA |
| C2 maximální vybíjecí proud 8/20 μs | 2 kA |
| PŘENOSOVÉ VLASTNOSTI | |
|---|---|
| Parazitní kapacita | 38 pF |
| Charakteristická impedance | 100 Ω |
| Vestavěný útlum 1 MHz | 0,16 dB |
| Vestavěný útlum 10 MHz | 0,17 dB |
| Vestavěný útlum 31,5 MHz | 0,22 dB |
| Vestavěný útlum 100 MHz | 0,34 dB |
| Rychlost přenosu | max. 100 Mb/s |
| PROSTŘEDÍ | |
|---|---|
| Provozní teplota | -40...+80 °C |
| Teplota skladování | -40...+85 °C |
| MECHANIKA | |
|---|---|
| Rozměry - v / š / h | 31,5 x 51,5 x 76,1 mm |
| Připojení | RJ45 / RJ45 |
| PE | 2,5 mm² |
| Životnost | 100 000 hodin |
Standardy a protokoly, EMC a bezpečnost
| EMC a bezpečnost | ||
|---|---|---|
| IEEE 1613 | Environmental and Testing Requirements | Electric Power Substations | |
| EN 62368-1 | Bezpečnostní požadavky na zařízení informačních technologií | |
| EN 61643-21 | Ochrany před přepětím zapojené v telekomunikačních a signalizačních sítích | |
| EN IEC 63000 | Posuzování elektrických a elektronických výrobků s ohledem na ROHS | |
| Standardy a protokoly | |
|---|---|
| LAN | 10BASE-T / 100BASE-TX |
Ke stažení
OVP-100M + 24 VAC
Ostatní
Plán údržby
.pdf
Instalační manuál
Instalační manuál OVP
.pdf
Obsah balení
- Přepěťová ochrana

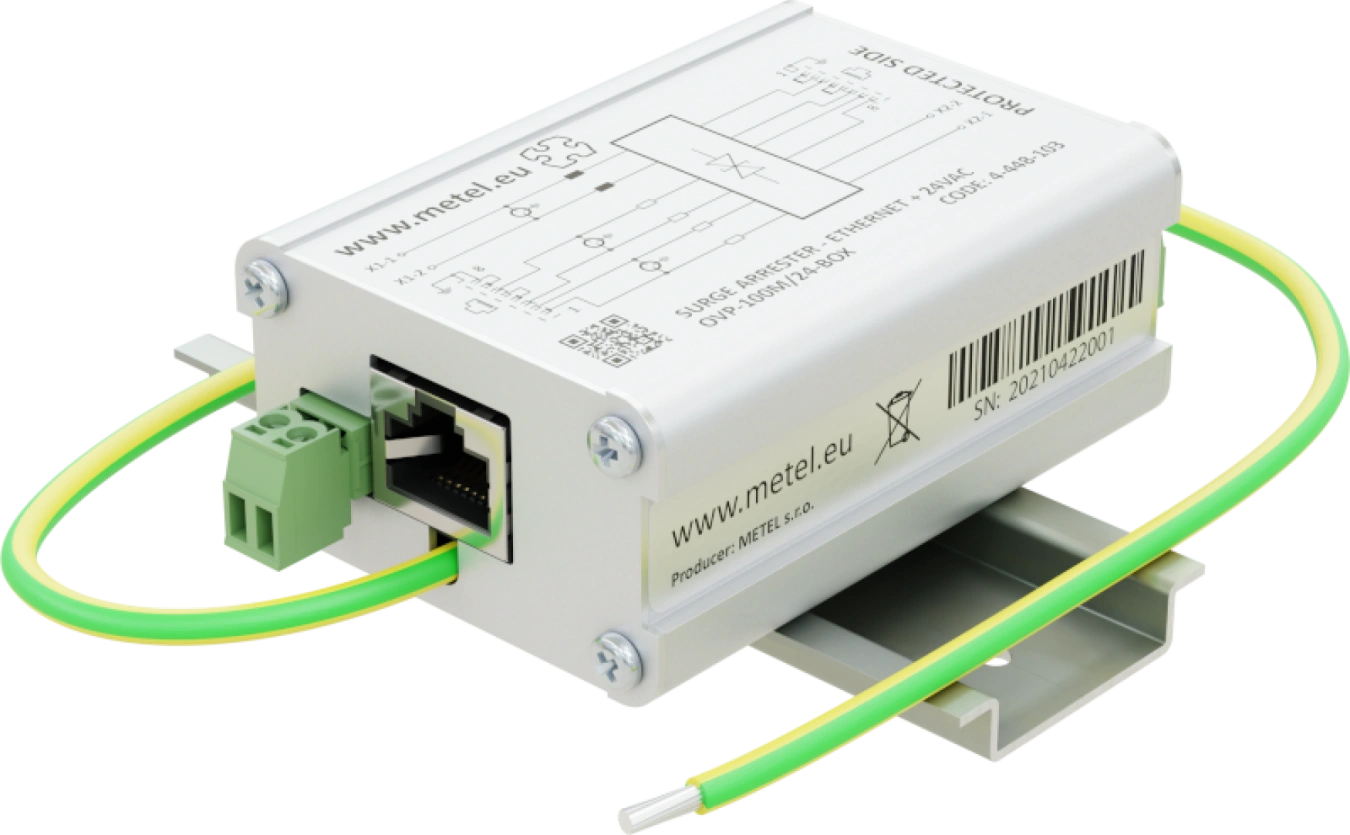

- Sada pro montáž na lištu DIN

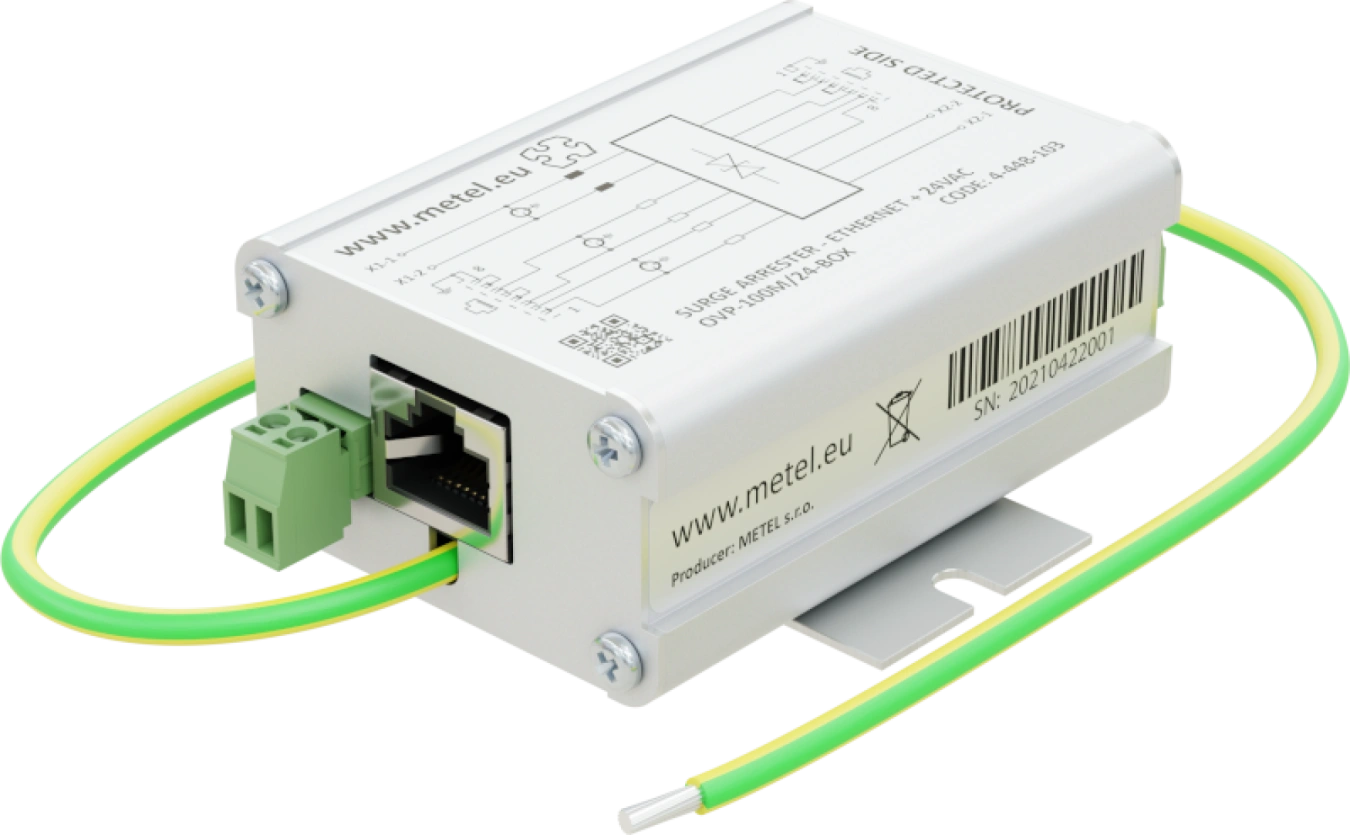

- Montážní sada pro upevnění na rovný podklad
Příslušenství
Patch panely pro OVP
Patch panely určené pro rychlou a profesionální instalaci až 8 přepěťových ochran.
