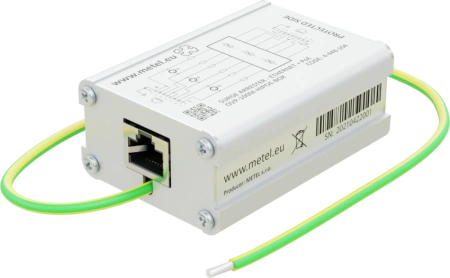

OVP-100M
- Design industriale
- Protezione a due stadi
- Compatibile con PoE secondo EEE 802.3af, at, bt
- Potenza trasmessa fino a 90 W
- Morsetto in PE isolato galvanicamente
- Temperatura di esercizio da -40°C a +70°C
Protezione dalle sovratensioni a due stadi per LAN 10/100 Mbps. Le applicazioni tipiche sono la protezione di telecamere IP, computer, server, PLC e altri dispositivi IP. Inoltre, il modello HIPOE fornisce una protezione altamente efficace per i dispositivi IP con PoE/PoE+/PoE++.
I dispositivi sono sviluppati e prodotti nell'UE e sono conformi alla normativa NDAA.
Modelli

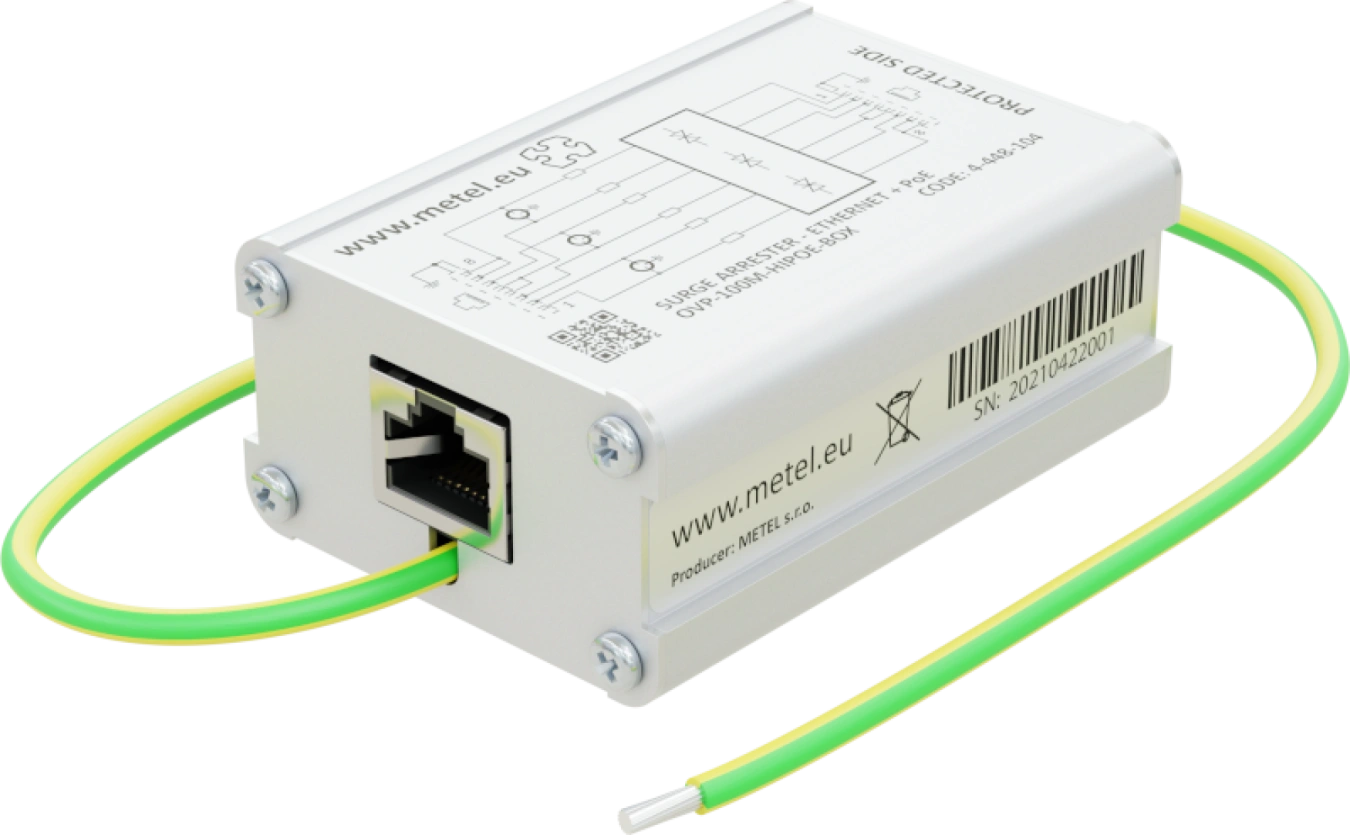

OVP-100M-HIPOE-BOX
protezione da sovratensioni 10/100M Ethernet + PoE A/B o HIPoE (max. 90W), design a due fasi, terminale PE isolato galvanicamente, installazione rapida
Codice d'ordine: 4-448-104
Disponibilità: Produzione su scala reale
OVP-100M-BOX
Limitatore di sovratensione 10/100M Ethernet, terminale PE isolato galvanicamente, installazione rapida
Codice d'ordine: 4-448-107
Disponibilità: Produzione su scala reale

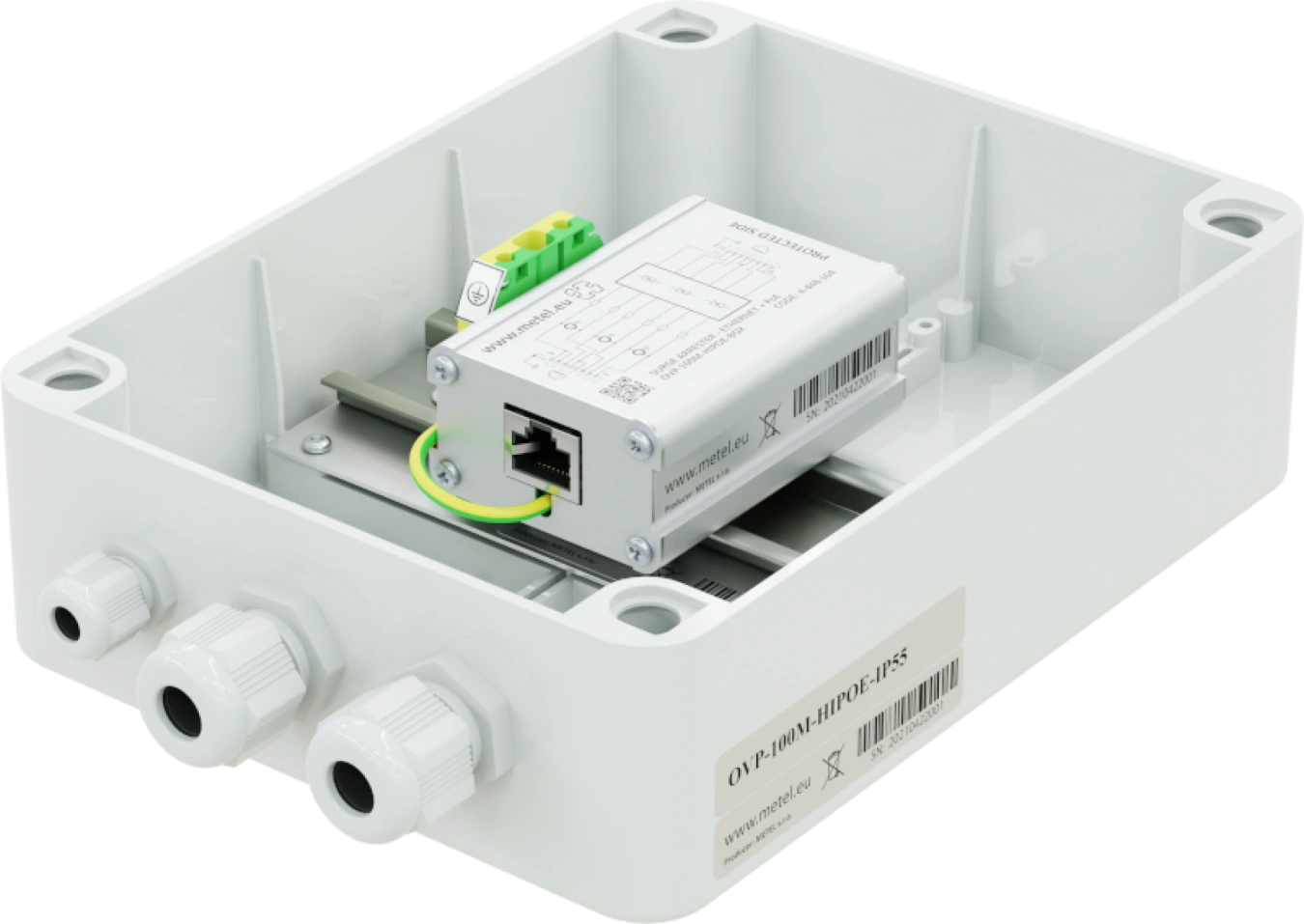

OVP-100M-HIPOE-IP55
Limitatore di sovratensione 10/100M Ethernet + PoE A/B o HIPoE (max. 90W), struttura a due stadi, terminale PE isolato galvanicamente, installazione in scatola di plastica con coperchio IP 55.
Codice d'ordine: 4-448-109
Disponibilità: Produzione su scala reale
Holder-Hipoe-IP55
Accessori per il montaggio su palo per OVP-100M-HIPOE-IP55
Codice d'ordine: 4-500-027
Disponibilità: Produzione su scala reale
Specifiche tecniche
Parametri tecnici
| PROTEZIONE DALLE SOVRATENSIONI | |
|---|---|
| Coppie protette OVP-100M-HIPOE-BOX | 4 |
| Coppie protette OVP-100M-BOX | 2 (1-2,3-6) |
| Tensione massima di funzionamento (dati) | 6 (coppie 1-2 e 3-6) |
| Tensione operativa massima PoE (OVP-100M-HIPOE-BOX) | 60 V (PoE A e B) |
| Corrente massima di funzionamento | 1 A (ogni coppia) |
| Grado di protezione | 3 |
| C2 corrente di scarica nominale 8/20 μs (nucleo / PE) | 1 kA, fino a 650 V |
| C2 corrente di scarica massima 8/20 μs (nucleo / PE) | 2 kA, fino a 630 V |
| C2 corrente di scarica nominale 8/20 μs (coppie 1,2 / 3,6) | 1 kA, fino a 150 V |
| C2 corrente di scarica massima 8/20 μs (coppie 1,2 / 3,6) | 2 kA, fino a 153 V |
| C2 corrente di scarica nominale 8/20 μs (coppie 1,2 o 3,6) | 1 kA, fino a 60 V |
| C2 corrente di scarica massima 8/20 μs (coppie 1,2 o 3,6) | 2 kA, fino a 35 V |
| C2 corrente di scarica nominale 8/20 μs (coppie 4,5 / 7,8) | 1 kA, fino a 110 V |
| C2 corrente di scarica massima 8/20 μs (coppie 4,5 / 7,8) | 2 kA, fino a 112 V |
| D1 corrente di scarica massima 10/350 μs (nucleo / PE) | 1 kA, fino a 50 V |
| PROPRIETÀ DI TRASMISSIONE | |
|---|---|
| Potenza trasmessa | max. 90 W (HIPOE-BOX) |
| Capacità parassita | 38 | 495 pF (coppie 1-2 a 3-6 | 4-5/7-8 HIPOE-BOX) |
| Impedenza caratteristica | 100 Ω |
| Attenuazione incorporata 1 MHz | 0,16 dB |
| Attenuazione incorporata 10 MHz | 0,17 dB |
| Attenuazione incorporata 31,5 MHz | 0,22 dB |
| Attenuazione incorporata 100 MHz | 0,34 dB |
| Velocità di trasferimento | max. 100 Mbps |
| AMBIENTE | |
|---|---|
| Temperatura di esercizio | -40...+80 °C |
| Temperatura di stoccaggio | -40...+85 °C |
| MECCANICO | |
|---|---|
| Dimensioni - h / l / p | 31,5 x 51,5 x 76,1 mm |
| Connessione | RJ45 / RJ45 |
| Connessione PE | Cavo da 2,5 mm² |
| Vita utile | 100 000 ore |
Standard e protocolli, EMC e sicurezza
| EMC e sicurezza | ||
|---|---|---|
| IEEE 1613 | Requisiti ambientali e di collaudo per le sottostazioni elettriche | |
| EN 62368-1 | Requisiti di sicurezza delle apparecchiature informatiche | |
| EN 61643-21 | Limitatori di sovratensione nelle reti di telecomunicazione e segnalazione | |
| EN IEC 63000 | Valutazione dei prodotti elettrici ed elettronici in relazione alla direttiva ROHS | |
| Standard e protocolli | |
|---|---|
| LAN | 10BASE-T / 100BASE-TX |
| Alimentazione via Ethernet fino a 15,4 / 30 / 90W | IEEE 802.3af/at/bt |
| POH | Alimentazione su HDBaseT (PoE fino a 90W) |
| UPOE | Alimentazione universale via Ethernet (PoE fino a 60W)) |
Da scaricare
OVP-100M-BOX
OVP-100M-BOX
Contenuto della confezione
- Protezione contro le sovratensioni

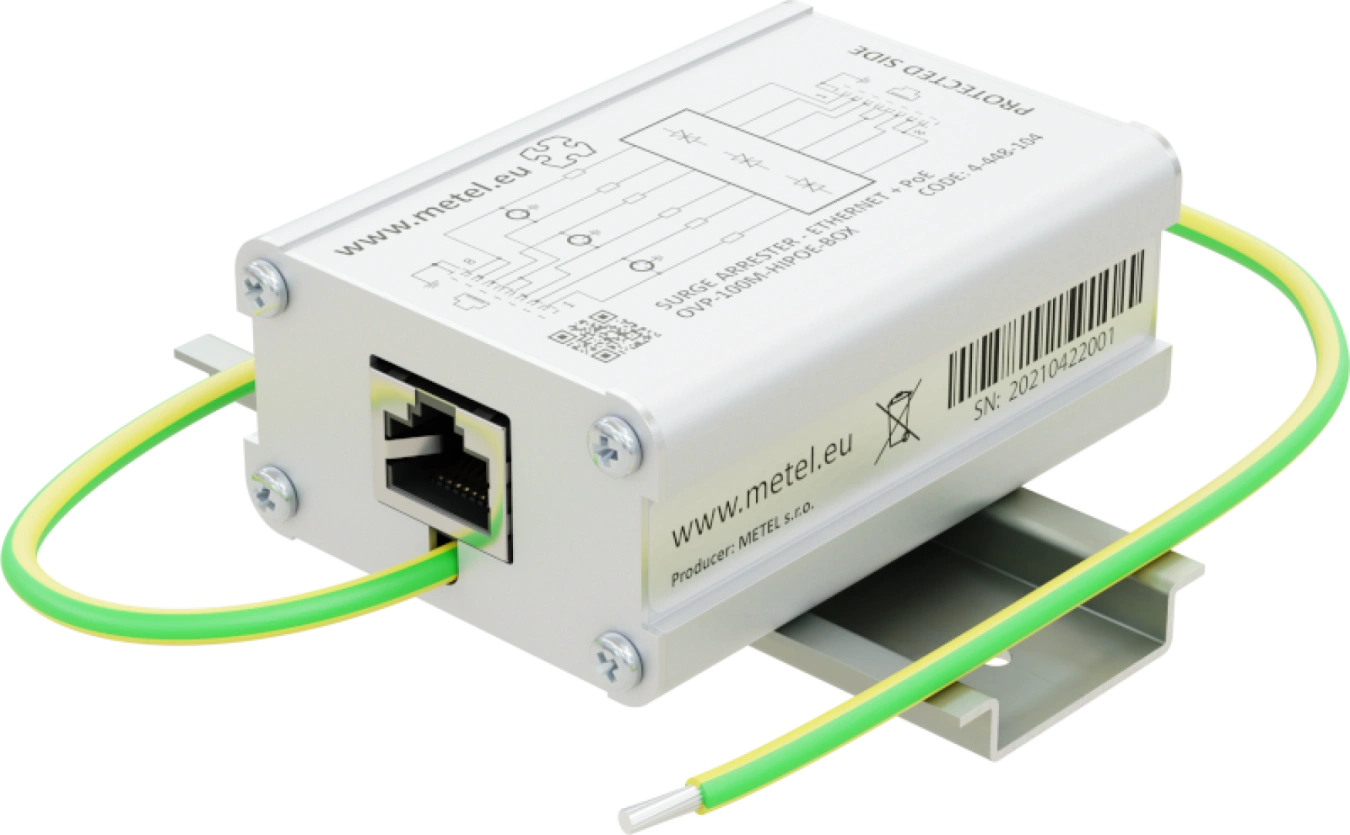

- Kit di montaggio su guida DIN

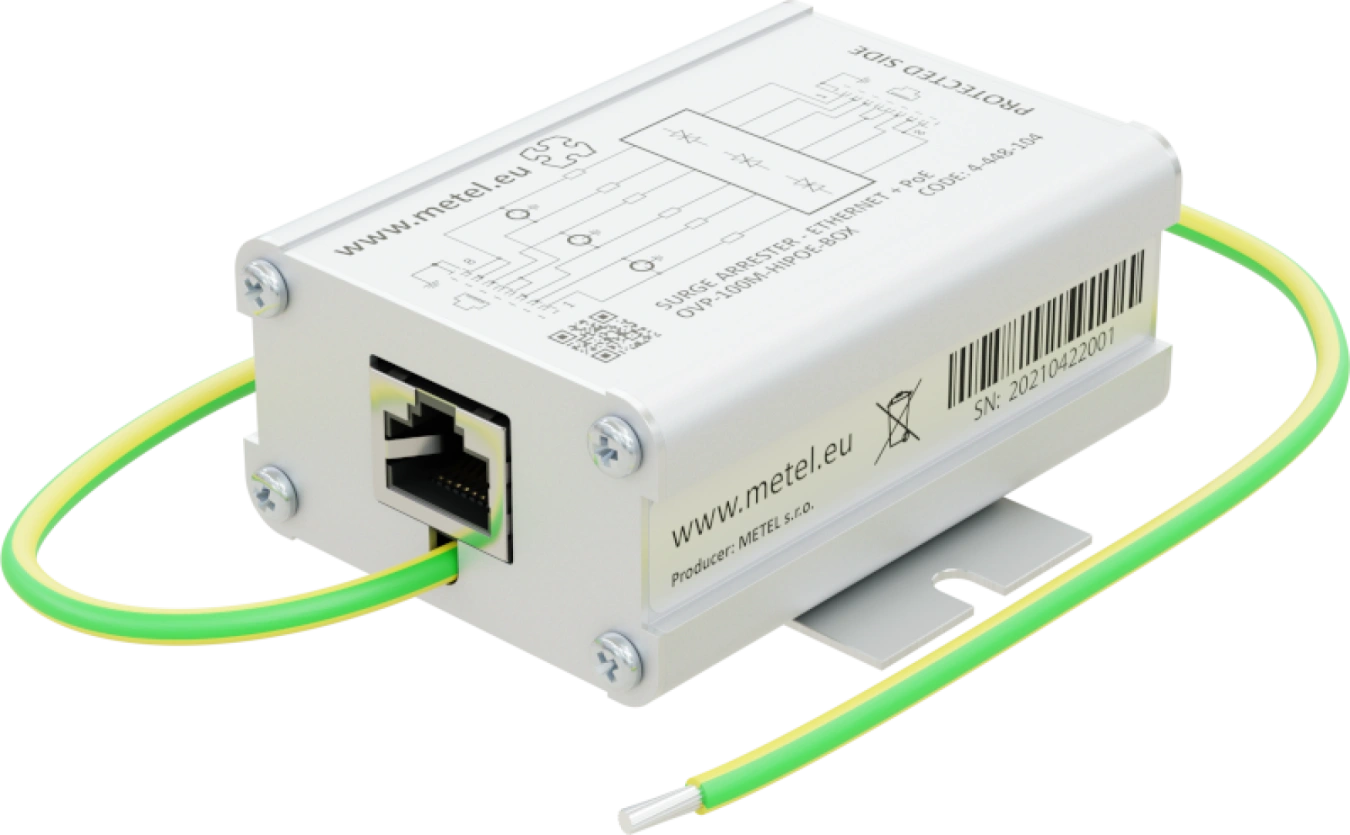

- Kit di montaggio per il fissaggio su una superficie piana
Accessori

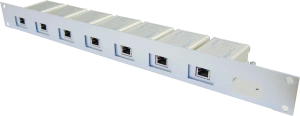

Pannelli patch progettati per l'installazione rapida e professionale di un massimo di 8 dispositivi di protezione da sovratensioni.
