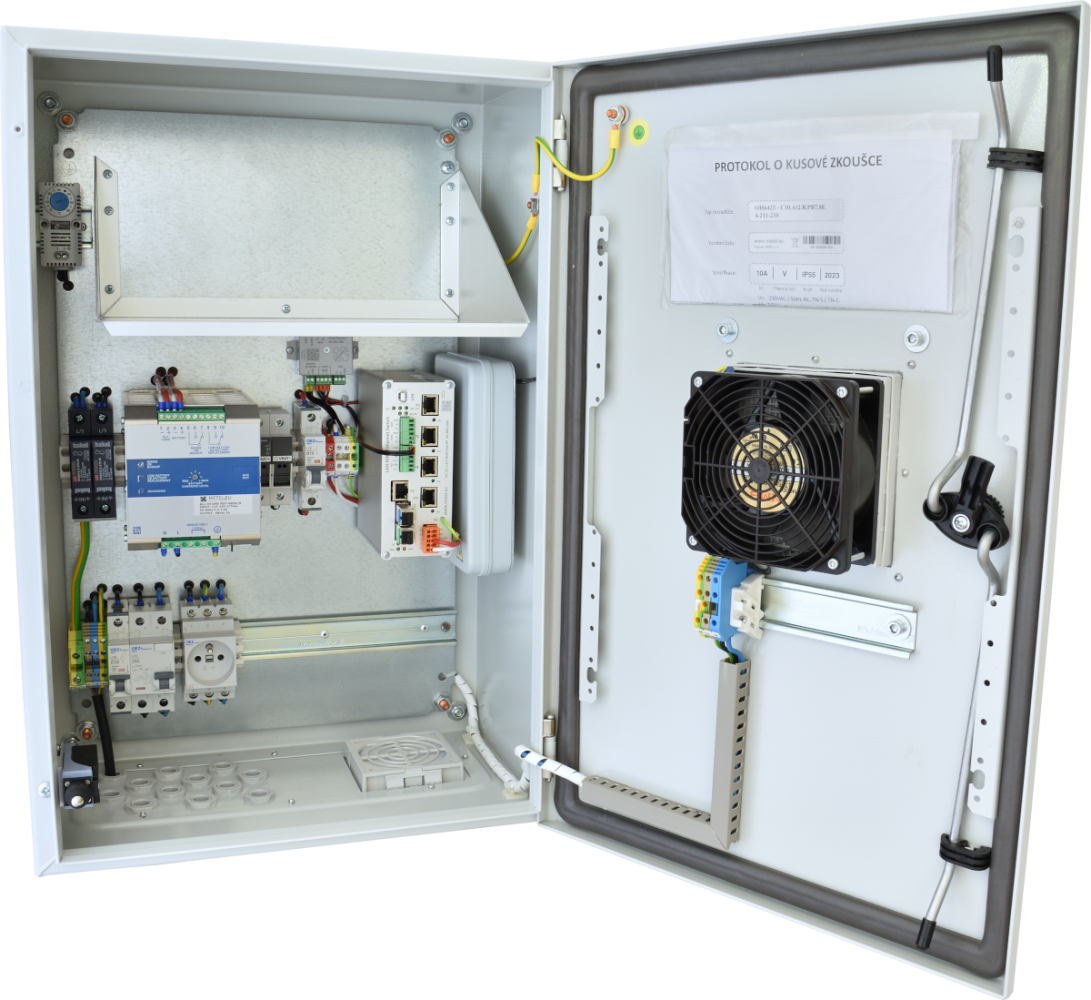

OH6425 con backup

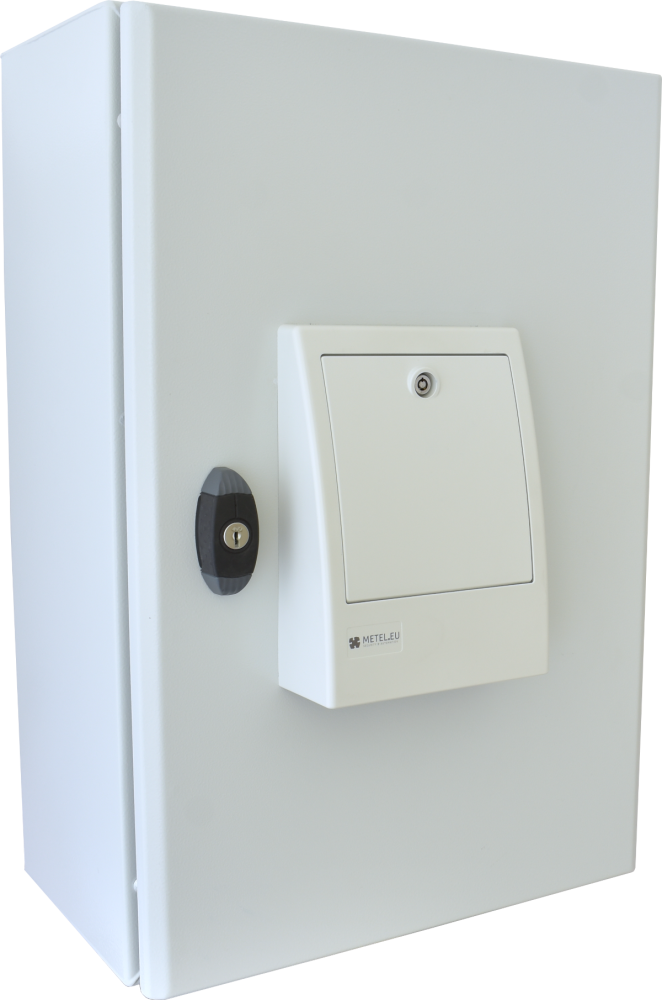

- Quadri in acciaio con protezione IP66
- Adatto per l'installazione di interruttori all'aperto
- Testato secondo la norma EN 61439-1
- Dimensioni: 600x400x250 mm

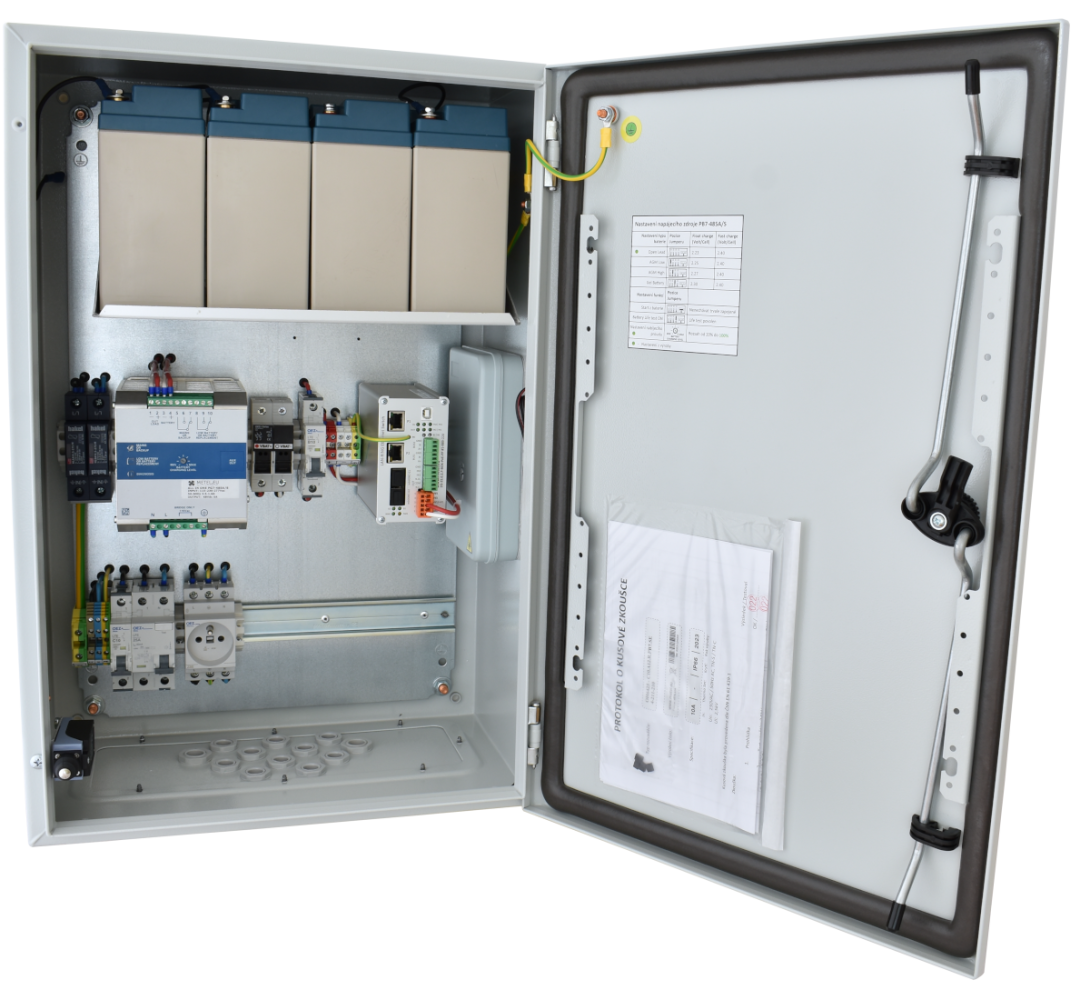

- Spazio libero per la batteria di backup
- Dotazione di base: presa 230 VAC, interruttore automatico, protezione da sovratensione, tamper
- Accessori opzionali: staffe di installazione, ventilazione, rilevatore di urti, cartucce ottiche, serrature
I quadri elettrici in acciaio da esterno della serie OH6425 sono progettati per l'installazione all'esterno di interruttori industriali delle serie 2G e 20G. I modelli sono disponibili con un'alimentazione di backup e un ripiano per l'installazione della batteria. Sono inclusi uno schema di cablaggio e un rapporto di prova dell'unità.
Modelli
OH6425-C10.A12.R.PB7.SE
Quadro da esterno in acciaio con spazio per batterie di backup. Conforme ai requisiti della norma EN 61439-1 (certificata dal TUV SUD), il quadro è ottimizzato per l'installazione all'esterno di interruttori industriali, PLC e moduli IO METEL. Il quadro può essere equipaggiato anche con dispositivi di altri produttori. Il quadro è dotato dei seguenti componenti: Presa 230VAC tipo E (CZ), alimentazione di backup 48VDC/240W, protezione da sovratensioni 1° + 2° stadio, interruttore automatico 10A, protettore di corrente, dimensioni: 600x400x250 mm
Codice d'ordine: 4-211-210
Disponibilità: Produzione su scala reale
OH6425-C10.A12.R.PB7.SF
Quadro da esterno in acciaio con spazio per batterie di backup. Conforme ai requisiti della norma EN 61439-1 (certificata dal TUV SUD), il quadro è ottimizzato per l'installazione all'esterno di interruttori industriali, PLC e moduli IO METEL. Il quadro può essere equipaggiato anche con dispositivi di altri produttori. Il quadro è dotato dei seguenti componenti: Presa 230VAC tipo F (DE), alimentazione di backup 48VDC/240W, protezione da sovratensioni 1° + 2° stadio, interruttore automatico 10A, protettore di corrente, dimensioni: 600x400x250 mm
Codice d'ordine: 4-211-220
Disponibilità: Produzione su scala reale
Specifiche tecniche
Parametri tecnici
| MECCANICA | |
|---|---|
| Dimensioni - h / l / p | 600 x 400 x 250 mm |
| Spille | 12 (PG11) |
| Materiale e finitura | Acciaio zincato con poliestere epossidico (grigio RAL 7035) |
| Peso | Max. 20 kg (senza batterie) |
| Manomissione | Contatto NC |
| Spazio libero per le batterie - h / l / h | 170 x 314 x 212 mm |
| Protezione meccanica | IK10 |
| Grado di copertura | IP66 / IP55 (con termoindurente) |
| JISTIČ | |
|---|---|
| Tensione nominale di lavoro | 230 VAC |
| Corrente nominale | 10 A |
| Caratteristica di intervento | C |
| Capacità nominale di cortocircuito | 6 kA |
| PROTEZIONE DALLE SOVRATENSIONI | |
|---|---|
| Tipo | T1, T2, T3 |
| Tensione nominale di esercizio CA | 230 VAC |
| Livello di protezione della tensione all'ingresso In | 1,25 kV |
| Corrente di scarica a impulsi per test di Classe I (10/350) | 12,5 kA |
| PROTETTORE DI CORRENTE | |
|---|---|
| Tensione nominale di lavoro | 230 VAC |
| Tipo | A |
| Corrente residua nominale | 30 mA |
| Capacità nominale di cortocircuito | 6 kA |
| ALIMENTAZIONE DI RISERVA (E ACCESSORI) | |
|---|---|
| Tensione di ingresso (50 Hz) | 115 - 230 - 277 VAC (90 - 135 VAC / 180 - 305 VAC) |
| Potenza nominale | 240 W |
| Tensione di uscita (Vn) / corrente nominale (In) | 48 VDC / 5A (ritardo di accensione max. 1,5 s) |
| Protezione da cortocircuito / sovraccarico / surriscaldamento | Sì (supporto per il funzionamento con carico di capacità) |
| Uscita della batteria | 4 batterie da 12 V collegate in serie |
| Batterie supportate | Acidi di piombo, AGM, GEL |
| Relè 1 (C-NC-NO) | Relè max. 30 VDC / 1 A | Alimentazione di ingresso principale o di riserva |
| Relè 2 (C-NC-NO) | Relè max. 30 VDC / 1 A | Sistema malfunzionante / batteria debole |
| Protezione dell'uscita della batteria | Portafusibili bipolari con fusibili da 6A gG |
| Protezione dell'uscita 48 VDC | Interruttore automatico |
| Ripiano per le batterie | 4x 22 Ah |
| PRESA 230 VAC | |
|---|---|
| Tensione nominale di lavoro | 230 VAC |
| Tipo E | Con perno di protezione |
| Tipo F | Design Schuko |
| OH-THERMO-SET-V - SISTEMA DI VENTILAZIONE (accessorio opzionale) | |
|---|---|
| Ventilatore | 1 |
| Controllato dal termostato | 0 - 60 °C |
| SD - RILEVATORE DI VIBRAZIONI (accessorio opzionale) | |
|---|---|
| Uscita allarme | Relè |
| BATTERIE TESTATE | |
|---|---|
| PBQ HR 22-12 | 12 V, 22 Ah |
Standard e protocolli, EMC e sicurezza
| EMC e sicurezza | ||
|---|---|---|
| EN 61000-6-2 | Immunità - ambiente industriale | |
| EN 61000-6-4 | Emissioni - ambiente industriale | |
| EN 61439-1 | Quadri elettrici a bassa tensione | |
| EN 62368-1 | Requisiti di sicurezza delle apparecchiature informatiche | |
| EN 61643-21 | Limitatori di sovratensione nelle reti di telecomunicazione e segnalazione | |
| EN 61000-6-2 | Immunità - ambiente industriale | |
| EN 61000-6-4 | Emissioni - ambiente industriale | |
| EN 61439-1 | Quadri elettrici a bassa tensione | |
| EN 62368-1 | Requisiti di sicurezza delle apparecchiature informatiche | |
| EN 61643-21 | Limitatori di sovratensione nelle reti di telecomunicazione e segnalazione | |
Da scaricare
OH6425B-DWG
ISO27001
Accessori
Sensore di temperatura per regolare la tensione di carica della batteria in base alla sua temperatura.
FAQ
I quadri elettrici sono alimentati da batterie?
No. Le batterie non fanno parte del quadro e non possono essere ordinate nella nostra gamma.
È possibile utilizzare una batteria da 12 V in un quadro di backup?
No. I nostri quadri di riserva includono un alimentatore di riserva da 48 VDC, utilizzato per alimentare gli switch alimentati con PoE.
Come collegare tra loro 4 batterie da 12 VDC?
I quadri di riserva della serie OH con alimentatori PBx richiedono 4 batterie da 12 V collegate in serie.
