OH3215
- Quadri in acciaio con protezione IP66
- Adatto per installazioni esterne di media converter 200M/2G e iniettori PoE-PSE
- Testato secondo la norma EN 61439-1
- Dimensioni: 300x200x150 mm
- Apparecchiature per quadri elettrici
- - Presa 230VAC
- - sorgente 12, 24 o 48V / 40W
- - Interruttore 2 A, char. C
- - protezione da sovratensione
- Accessori opzionali
- - staffe per il montaggio a parete
- - staffe per l'installazione su palo
- - cartuccia ottica
- - serratura con chiave

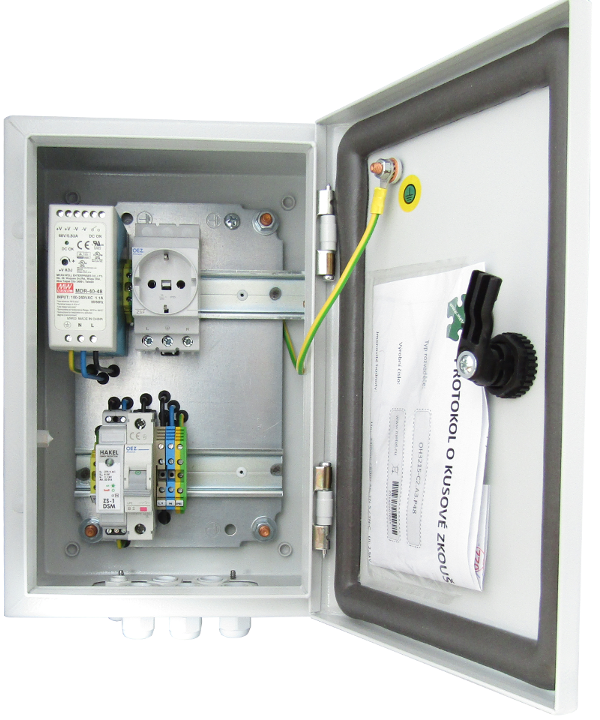

I centralini in acciaio per esterni della serie OH3215 sono adatti per l'installazione all'esterno di media converter 200M/2G e iniettori PoE-PSE. La fornitura comprende uno schema di cablaggio e un rapporto di prova dell'unità.
Modelli
OH3215-C2.SF
Quadro da esterno in acciaio con protezione IP66. Presa 230VAC tipo F (DE), interruttore 2A, dimensioni: 300x200x150 mm
Codice d'ordine: 3-300-020
Disponibilità: Produzione su scala reale
OH3215-C2.A3.SF
Quadro da esterno in acciaio con protezione IP66. Presa 230VAC tipo F (DE), protezione contro le sovratensioni di 3° grado, interruttore 2A, dimensioni: 300x200x150 mm
Codice d'ordine: 3-320-020
Disponibilità: Produzione su scala reale
OH3215-C2.SE
Quadro da esterno in acciaio con protezione IP66. Presa 230VAC tipo E (CZ), interruttore 2A, dimensioni: 300x200x150 mm
Codice d'ordine: 3-300-010
Disponibilità: Produzione su scala reale
OH3215-C2.A3.SE
Quadro da esterno in acciaio con protezione IP66. Il quadro è dotato dei seguenti componenti: presa 230VAC tipo E (CZ), protezione contro le sovratensioni di 3° grado, interruttore 2A, dimensioni: 300x200x150 mm
Codice d'ordine: 3-320-010
Disponibilità: Produzione su scala reale
OH3215-C2.P24
Quadro da esterno in acciaio con protezione IP66. Alimentazione 24VDC/40W, interruttore 2A, dimensioni: 300x200x150 mm
Codice d'ordine: 3-300-800
Disponibilità: Produzione su scala reale
OH3215-C2.P12
Quadro da esterno in acciaio con protezione IP66. Alimentazione 12VDC/40W, interruttore 2A, dimensioni: 300x200x150 mm
Codice d'ordine: 3-300-900
Disponibilità: Produzione su scala reale
OH3215-C2.P48
Quadro da esterno in acciaio con protezione IP66. Alimentazione 48VDC/40W, interruttore 2A, dimensioni: 300x200x150 mm
Codice d'ordine: 3-300-700
Disponibilità: Produzione su scala reale
OH3215-C2.A3.P12
Quadro da esterno in acciaio con protezione IP66. Il quadro è dotato dei seguenti componenti: alimentazione 12VDC/40W, protezione contro le sovratensioni di 3° grado, interruttore automatico 2A, dimensioni: 300x200x150 mm
Codice d'ordine: 3-320-900
Disponibilità: Produzione su scala reale
OH3215-C2.A3.P24
Quadro da esterno in acciaio con protezione IP66. Il quadro è dotato dei seguenti componenti: alimentazione 24VDC/40W, limitatore di sovratensione 3.gradi, interruttore 2A, dimensioni: 300x200x150 mm
Codice d'ordine: 3-320-800
Disponibilità: Produzione su scala reale
OH3215-C2.A3.P48
Quadro da esterno in acciaio con protezione IP66. Alimentazione 48VDC/40W, protezione contro le sovratensioni del 3° stadio, interruttore 2A, dimensioni: 300x200x150 mm
Codice d'ordine: 3-320-700
Disponibilità: Produzione su scala reale
OH3215-C2.P12.SF
Quadro da esterno in acciaio con protezione IP66. Presa 230VAC tipo F (DE), alimentazione 12VDC/40W, interruttore 2A, dimensioni: 300x200x150 mm
Codice d'ordine: 3-300-920
Disponibilità: Produzione su scala reale
OH3215-C2.P12.SE
Quadro da esterno in acciaio con protezione IP66. Presa 230VAC tipo E (CZ), alimentazione 12VDC/40W, interruttore 2A, dimensioni: 300x200x150 mm
Codice d'ordine: 3-300-910
Disponibilità: Produzione su scala reale
OH3215-C2.P24.SF
Quadro da esterno in acciaio con protezione IP66. Presa 230VAC tipo F (DE), alimentazione 24VDC/40W, interruttore 2A, dimensioni: 300x200x150 mm
Codice d'ordine: 3-300-820
Disponibilità: Produzione su scala reale
OH3215-C2.P24.SE
Quadro da esterno in acciaio con protezione IP66. Presa 230VAC tipo E (CZ), alimentazione 24VDC/40W, interruttore 2A, dimensioni: 300x200x150 mm
Codice d'ordine: 3-300-810
Disponibilità: Produzione su scala reale
OH3215-C2.P48.SE
Quadro da esterno in acciaio con protezione IP66. Presa 230VAC tipo E (CZ), alimentazione 48VDC/40W, interruttore 2A, dimensioni: 300x200x150 mm
Codice d'ordine: 3-300-710
Disponibilità: Produzione su scala reale
OH3215-C2.P48.SF
Quadro da esterno in acciaio con protezione IP66. Presa 230VAC tipo F (DE), alimentazione 48VDC/40W, interruttore 2A, dimensioni: 300x200x150 mm
Codice d'ordine: 3-300-720
Disponibilità: Produzione su scala reale
OH3215-C2.A3.P12.SF
Quadro da esterno in acciaio con protezione IP66. Presa 230VAC tipo F (DE), alimentazione 12VDC/40W, protezione contro le sovratensioni di 3° grado, interruttore 2A, dimensioni: 300x200x150 mm
Codice d'ordine: 3-320-920
Disponibilità: Produzione su scala reale
OH3215-C2.A3.P12.SE
Quadro da esterno in acciaio con protezione IP66. Il quadro è dotato dei seguenti componenti: presa 230VAC tipo E (CZ), alimentazione 12VDC/40W, protezione contro le sovratensioni di 3° grado, interruttore 2A, dimensioni: 300x200x150 mm
Codice d'ordine: 3-320-910
Disponibilità: Produzione su scala reale
OH3215-C2.A3.P24.SF
Quadro da esterno in acciaio con protezione IP66. Presa 230VAC tipo F (DE), alimentazione 24VDC/40W, livello di protezione contro le sovratensioni 3, interruttore 2A, dimensioni: 300x200x150 mm
Codice d'ordine: 3-320-820
Disponibilità: Produzione su scala reale
OH3215-C2.A3.P48.SE
Quadro da esterno in acciaio con protezione IP66. Il quadro è dotato dei seguenti componenti: presa 230VAC tipo E (CZ), alimentazione 48VDC/40W, protezione contro le sovratensioni di 3° grado, interruttore 2A, dimensioni: 300x200x150 mm
Codice d'ordine: 3-320-710
Disponibilità: Produzione su scala reale
OH3215-C2.A3.P48.SF
Quadro da esterno in acciaio con protezione IP66. Presa 230VAC tipo F (DE), alimentazione 48VDC/40W, protezione contro le sovratensioni di 3° grado, interruttore 2A, dimensioni: 300x200x150 mm
Codice d'ordine: 3-320-720
Disponibilità: Produzione su scala reale
OH3215-C2.A3.P24.SE
Quadro da esterno in acciaio con protezione IP66. Presa 230VAC tipo E (CZ), alimentazione 24VDC/40W, livello di protezione contro le sovratensioni 3, interruttore 2A, dimensioni: 300x200x150 mm
Codice d'ordine: 3-320-810
Disponibilità: Produzione su scala reale
Specifiche tecniche
Parametri tecnici
| MECCANICA | |
|---|---|
| Dimensioni - h / l / p | 300 x 200 x 150 mm |
| Spille | 1 / 5 (PG7 / PG11) |
| Materiale | Acciaio zincato |
| Trattamento della superficie | Epossipoliestere (grigio RAL 7035) |
| Peso | 3,6 / 4,8 kg (senza / con accessori) |
| Protezione meccanica | IK10 |
| Grado di copertura | IP66 |
| AMBIENTE | |
|---|---|
| Temperatura di esercizio | -40...+70 °C |
| Temperatura di stoccaggio | -40...+70 °C |
| Umidità | Max. 95 % |
| JISTIČ | |
|---|---|
| Tensione nominale di lavoro | 230 VAC |
| Corrente nominale | 2 A |
| Caratteristica di intervento | C |
| Capacità nominale di cortocircuito | 6 kA |
| PROTEZIONE DALLE SOVRATENSIONI | |
|---|---|
| Tipo | 3 |
| Livello di protezione | 1 kV |
| Corrente di scarica (8/20) L+N-PE | 8 kA |
| Livello di protezione L-PE/N-PE | 1,2 kV |
| Corrente di scarica (8/20) L-N | 3 kA |
| ALIMENTI | |
|---|---|
| Tensione di ingresso (50 Hz) | 88... 264 VAC |
| Potenza nominale | 40 W |
| Tensione di uscita 12 VDC | 12 - 14 VDC, regolabile |
| Tensione di uscita 24 VDC | 24 - 28 VDC, regolabile |
| Tensione di uscita 48 VDC | 48 - 55 VCC, regolabile |
| CALZA 230 VAC | |
|---|---|
| Tensione nominale di lavoro | 230 VAC |
| Tipo E | Con perno di protezione |
| Tipo F | Design Schuko |
Standard e protocolli, EMC e sicurezza
| EMC e sicurezza | ||
|---|---|---|
| EN 61000-6-2 | Immunità - ambiente industriale | |
| EN 55022 | EMC - Requisiti di emissione | |
| IEEE 1613 | Requisiti ambientali e di collaudo per le sottostazioni elettriche | |
| EN 61439-1 | Quadri elettrici a bassa tensione | |
| EN IEC 63000 | Valutazione dei prodotti elettrici ed elettronici in relazione alla direttiva ROHS | |
