Základní desky
- Včetně CPU modulu verze G
- Interní FLASH pamět
- CORTEX A5 ARM
- Embedded Linux OS
- Vstup napájení 10-60 VDC
- Provozní teplota od -40 °C do +70 °C
Samostatné PCB desky nelze objednat, slouží pouze pro přehled všech dostupných rozhraní, komunikačních protokolů, vstupů a výstupů.
Základní desky jsou určeny pro instalaci do PLC IPLOG GAMA ve verzích BOX a DIN.
Modely

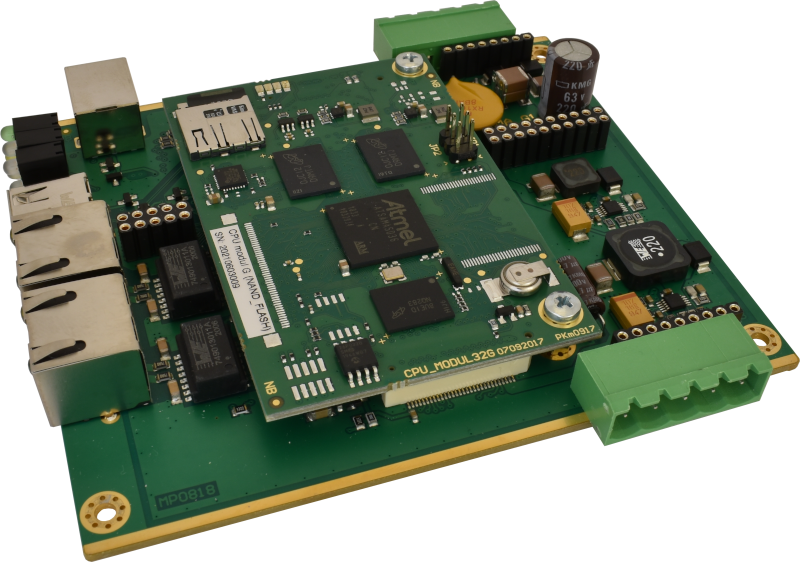

IPLOG-G1-PCB
2x ethernet 10/100 Mbps, 1x USB-A (USB host), 1x USB-B (USB zařízení), 1x IF slot, 1x IO slot. Určeno pro BOX sérii.
Objednací kód: 0500-0000
Dostupnost: Nedostupné
IPLOG-G2-PCB
1x 2G/3G modul, 1x ethernet 10/100 Mbps, 1x USB-A (USB host), 1x USB-B (USB zařízení), 1x IF slot, 1x IO slot. Určeno pro BOX sérii.
Objednací kód: 0600-0000
Dostupnost: Nedostupné

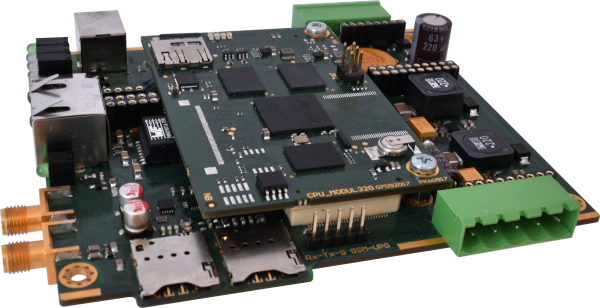

IPLOG-G3-PCB
1x modul 2G/3G/4G LTE, 1x ethernet 10/100 Mbps, 1x USB-A (USB host), 1x USB-B (USB zařízení), 1x IF slot, 1x IO slot. Určeno pro BOX sérii.
Objednací kód: 0700-0000
Dostupnost: Nedostupné

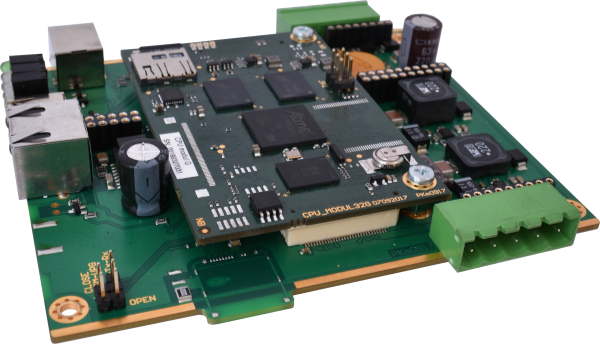

IPLOG-G2E-PCB
1x ethernet 10/100 Mbps, 1x USB-A (USB host), 1x USB-B (USB zařízení), 1x IF slot, 1x IO slot. Určeno pro BOX sérii.
Objednací kód: 0400-0000
Dostupnost: Nedostupné

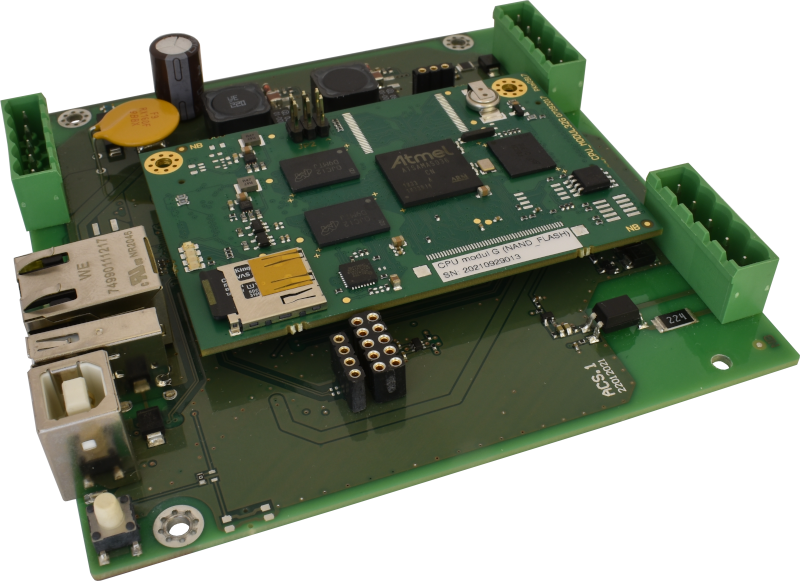

IPLOG-G4-PCB
2x LAN 10/100 Base-Tx, 1x USB-A a USB-B, 1x RS485 s podporou Modbus RTU / Bacnet, 1x IF slot pro připojení IF modulu. Určeno pro DIN sérii.
Objednací kód: 0800-0000
Dostupnost: Nedostupné

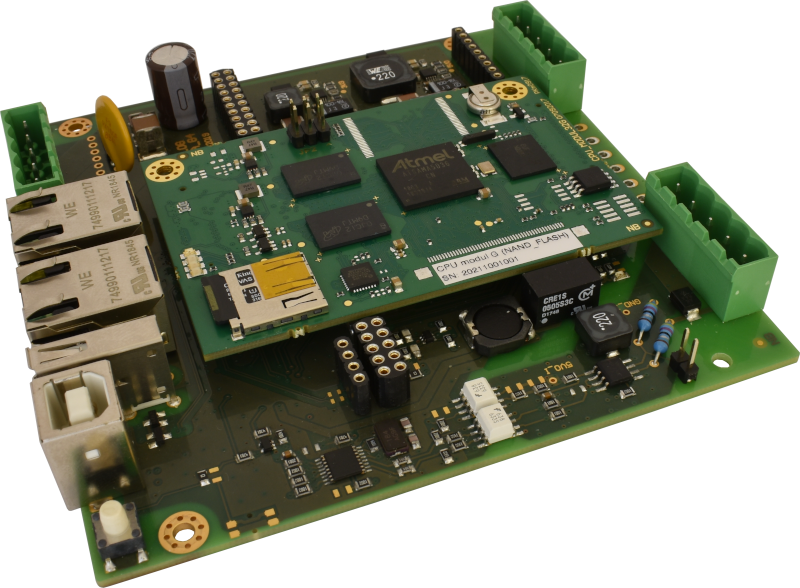

IPLOG-G5-PCB
1x LAN 10/100 Base-Tx, 1x USB-A a USB-B, 2x RS485 s podporou Modbus RTU / Bacnet, 1x Digitální vstup 230VAC, 1x Analogový vstup 0 až 60VDC, 3x 10-bit alarmové / digitální 5V vstupy, 1x NOC 24V relé výstup. Určeno pro DIN sérii.
Objednací kód: 0900-0000
Dostupnost: Nedostupné
IPLOG-G6-PCB
1x LAN 10/100 Base-Tx, 1x USB-A a USB-B, 2x RS485 s podporou Modbus RTU, 1x Digitální vstup 230 VAC, 3x 10-bit alarmové / digitální 5V vstupy, 2x NOC 24 V relé výstup. Určeno pro DIN sérii.
Objednací kód: 0300-0000
Dostupnost: Nedostupné
IPLOG-G7-PCB
1x LAN 10/100 Base-Tx, 1x USB-A a USB-B, 2x RS485 s podporou Modbus RTU, 8x 10-bit alarmové / digitální 5V vstupy, 1x NOC 24 V relé výstup. Určeno pro DIN sérii.
Objednací kód: 0200-000
Dostupnost: Nedostupné
Specifikace
Technické parametry
| MODUL CPU | |
|---|---|
| Procesor | Procesor ARM Cortex-A5 s instrukční sadou ARMv7-A Thumb-2 |
| Frekvence | 536 MHz |
| Verze pro Linux | 4.4.26-linux4sam_5.5 |
| RAM | 512 MiB |
| NAND | 256 MiB (SLC, Micron) |
| FAST ETHERNET | |
|---|---|
| Počet | 2 / 1 (G1, G4 / G2E, G3, G5, G6, G7) |
| Podporované formáty | 10BaseT, 100BaseTx |
| Konektor | RJ45 |
| Modem 4G LTE Cat.4 | |
|---|---|
| Služby | Data, SMS |
| Pouze pro verzi | G3 |
| Frekvenční pásma 4G-LTE | 800 / 1800 / 2600 MHz |
| Konektor | 2x SMA |
| 2x slot pro SIM kartu | MicroSIM |
| USB-A | |
|---|---|
| Použití | Připojení externího disku USB nebo klíče Wifi |
| Počet | 1 |
| Standard | USB 2.0 |
| Režim IPLOG | Hostitel USB |
| Funkce | Externí úložiště |
| Přepěťová ochrana | Transil |
| Výstupní proud | Max. 500 mA |
| USB-B | |
|---|---|
| Použití | Místní správa |
| Počet | 1 |
| Standardní | USB 2.0 |
| Režim IPLOG | Zařízení USB |
| Funkce | Místní správa |
| Přepěťová ochrana | Transil |
| IO SLOT | |
|---|---|
| Počet | 1 / 0 (G1, G2E, G3 / G4, G5, G6, G7) |
| IF SLOT | |
|---|---|
| Počet | 1 / 0 (G1, G2E, G3 , G4 / G5, G6, G7) |
| RS485 | |
|---|---|
| 0x RS485 | G1, G2E, G3 |
| 1x RS485 | G4 |
| 2x RS485 | G5, G6, G7 |
| POWER | |
|---|---|
| Rozsah vstupního napětí | 10 - 60 VDC |
| Spotřeba energie G1, G2E, G4, G5,G6, G7 | 3 W |
| Spotřeba energie G3 | 6 W |
| PROSTŘEDÍ | |
|---|---|
| Provozní teplota | -40...+70 °C |
| Skladovací teplota | -40...+70 °C |
| Vlhkost | Max. 95 % |
Standardy a protokoly, EMC a bezpečnost
| EMC a bezpečnost | ||
|---|---|---|
| EN 61000-6-2 | Odolnost - průmyslové prostředí | |
| IEEE 1613 | Environmental and Testing Requirements | Electric Power Substations | |
| EN 50130-4 ed. 2 | Poplachové systémy - Část 4: Elektromagnetická kompatibilita | |
| EN 61131-2 | Programovatelné řídicí jednotky | |
| EN 55035 | EMC multimediálních zařízení - požadavky na odolnost | |
| EN 55032 | EMC multimediálních zařízení - požadavky na emisi | |
| EN 62368-1 | Bezpečnostní požadavky na zařízení informačních technologií | |
| EN IEC 63000 | Posuzování elektrických a elektronických výrobků s ohledem na ROHS | |
| Standardy a protokoly | |
|---|---|
| EN 61131-3 | FBD, IL, ST, LD |
