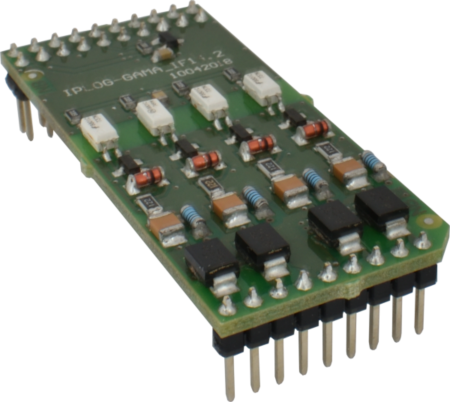

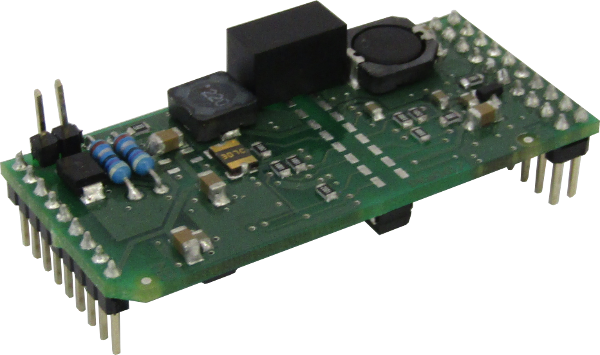

IF desky
- Široká škála sériových rozhraní
- Vysoce odolný hardware s integrovanými přepěťovými ochranami
- Provozní teplota od -40 °C do +70 °C
Samostatné PCB desky nelze objednat, slouží pouze pro přehled všech dostupných rozhraní, komunikačních protokolů, vstupů a výstupů.
IF desky pro PLC IPLOG GAMA.
Modely
IF-02
2x RS232 (Rx, Tx)
Objednací kód: 0003-0003
Dostupnost: Nedostupné
IF-01G
2x RS485, galvanické oddělení
Objednací kód: 0002-0002
Dostupnost: Nedostupné
IF-04G
DALI, RS485, galvanické oddělení
Objednací kód: 0006-0006
Dostupnost: Nedostupné
IF-05
1x RS485, 2x 10-bitový alarm / digitální vstup (5V)
Objednací kód: 0007-0007
Dostupnost: Nedostupné
IF-02G
2x RS232 (Rx, Tx), galvanické oddělení
Objednací kód: 0004-0004
Dostupnost: Nedostupné
IF-11
Wiegand, 2x 10bitový alarm / digitální vstup (5V)
Objednací kód: 0013-0013
Dostupnost: Nedostupné
IF-06
AUDIO: LINE-IN/OUT
Objednací kód: 0008-0008
Dostupnost: Nedostupné
IF-12
4x 10bitový alarm / digitální vstup (5V)
Objednací kód: 0014-0014
Dostupnost: Nedostupné
IF-09
M-BUS, RS485
Objednací kód: 0011-0011
Dostupnost: Nedostupné
IF-07G
1x RS485, 1-wire, galvanické oddělení
Objednací kód: 0009-0009
Dostupnost: Nedostupné
IF-14G
4x 24 V digitální vstupy, galvanické oddělení
Objednací kód: 0017-0017
Dostupnost: Nedostupné
IF-13
RS232 (Rx, Tx, RTS, CTS)
Objednací kód: 0015-0015
Dostupnost: Nedostupné
IF-15
4x výstup s otevřeným kolektorem
Objednací kód: 0018-0018
Dostupnost: Nedostupné
IF-13G
RS232 (Rx, Tx, RTS, CTS), galvanické oddělení
Objednací kód: 0016-0016
Dostupnost: Nedostupné
IF-15G
4x výstup s otevřeným kolektorem, galvanické oddělení
Objednací kód: 0019-0019
Dostupnost: Nedostupné
IF-17G
1x RS485, 1x RS232 (Rx, Tx), galvanické oddělení
Objednací kód: 0022-0022
Dostupnost: Nedostupné
IF-01
2x RS485
Objednací kód: 0001-0001
Dostupnost: Nedostupné
IF-22G
2x digitální vstup (24V), 1x NO reléový výstup 24 V
Objednací kód: 0026-0026
Dostupnost: Nedostupné
IF-21
2x 10bitový alarm / digitální vstup (5V), 1x NO reléový výstup
Objednací kód: 0025-0025
Dostupnost: Nedostupné
IF-18G
Modul IF s: 1x rozhraní LORA-EP1 pro připojení modulu LORA-EP1, 1x RS485 MODBUS-RTU s galvanickým oddělením pro připojení IO modulů a senzorů.
Objednací kód: 0023-0023
Dostupnost: Nedostupné
Specifikace
Technické parametry
| NAPÁJENÍ | |
|---|---|
| Vstup | Napájení ze základní desky nebo desky IO |
| PROSTŘEDÍ | |
|---|---|
| Provozní teplota | -40...+70 °C |
| Skladovací teplota | -40...+70 °C |
| Vlhkost | Max. 95 % |
Standardy a protokoly, EMC a bezpečnost
| EMC a bezpečnost | ||
|---|---|---|
| EN 61000-6-2 | Odolnost - průmyslové prostředí | |
| IEEE 1613 | Environmental and Testing Requirements | Electric Power Substations | |
| EN 50130-4 ed. 2 | Poplachové systémy - Část 4: Elektromagnetická kompatibilita | |
| EN 55032 | EMC multimediálních zařízení - požadavky na emisi | |
| EN 55035 | EMC multimediálních zařízení - požadavky na odolnost | |
| EN 62368-1 | Bezpečnostní požadavky na zařízení informačních technologií | |
| EN IEC 63000 | Posuzování elektrických a elektronických výrobků s ohledem na ROHS | |
| Standardy a protokoly | |
|---|---|
| IF-01(G) | 2x RS485 (with galvanic separation) |
| IF-02(G) | 2x RS232 (with galvanic separation) |
| IF-04G | DALI + RS485 with galvanic separation |
| IF05 | 1x RS485, 2x 10-bit alarm / digital input (5V) |
| IF-06 | Audio line IN/OUT |
| IF-07G | 1x RS485, 1-wire with galvanic separation |
| IF-09 | M-BUS + RS485 |
| IF-11 | Wiegand, 2x 10-bit alarm / digital input (5V) |
| IF-12 | 4x 10-bit alarm / digital input (5V) |
| IF-13 | RS232 (Rx, Tx, RTS, CTS) |
| IF-14G | 4x digital inputs, galvanic separation |
| IF-15(G) | 4x open collector output (with galvanic separation)) |
| IF-17G | 1x RS485, 1x RS232 (Rx, Tx), galvanic separation |
| IF-18G | 1x LORA-EP1 + 1x RS485 MODBUS-RTU with galvanic separation |
| IF-21 | 2x 10-bit alarm / digital input (5V), 1x relay output |
| IF-22G | 2x digital input (24V), 1x relay output |
