Gestione degli eventi

Controllo delle telecamere tramite comandi HTTP in base agli stati degli ingressi digitaliCani da guardia IP avanzatiEventi EthernetControllo della telecameraEventi TCPEventi PoE

Il pacchetto software degli switch industriali LAN-RING include, nella versione Extension, una serie di strumenti avanzati per la gestione degli I/O disponibili e delle bus RS-485. L’utente può configurare fino a 64 azioni automatiche. Un enorme vantaggio è rappresentato dalla capacità degli switch di comunicare direttamente con il PLC IPLOG, sul quale gira un programma di controllo scritto nei linguaggi FBD, LD, ST o IL secondo lo standard IEC 61131-3.

Grazie a queste possibilità, il sistema LAN-RING è in grado di offrire un valore aggiunto notevolmente superiore. Gli utenti possono adattare con precisione le funzionalità dei dispositivi alle esigenze specifiche di un determinato progetto e ottimizzare efficacemente il funzionamento dell’intera rete.

Ingressi e uscite disponibili per l’automazione

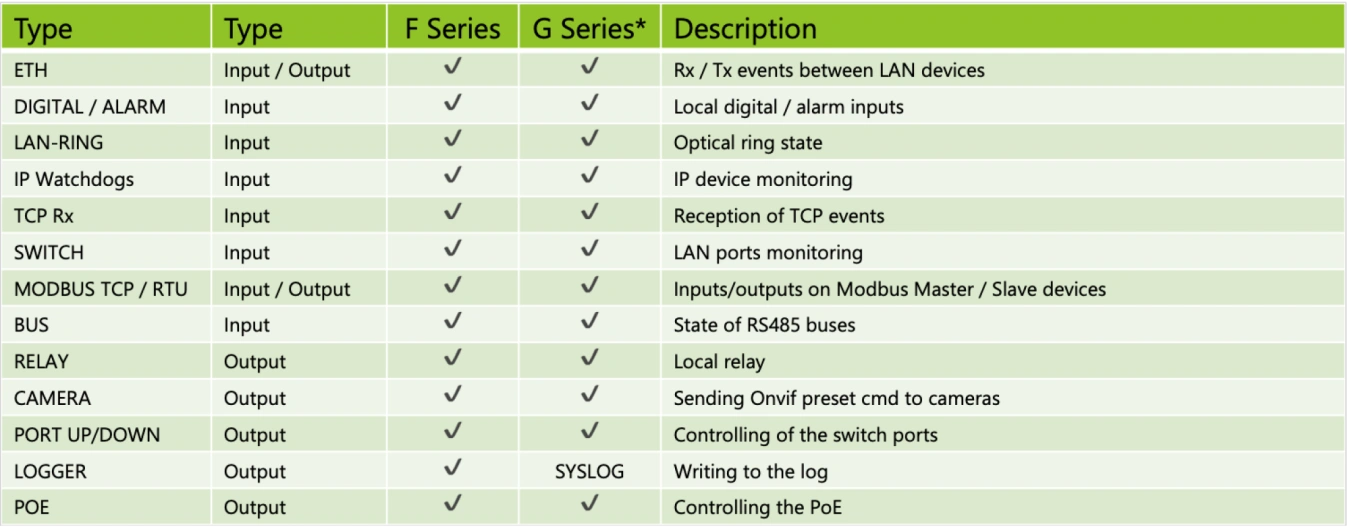

La tabella riportata di seguito contiene una panoramica degli ingressi e delle uscite hardware e software disponibili (aggiornata al 05/2026).

Modulo Tipo Serie F Serie G* Descrizione
ETH Ingresso/Uscita ‎Sì Sì Evento Rx / Tx tra dispositivi LAN
Digitale/Allarme Ingresso Sì Sì Ingressi digitali / di allarme
LAN-RING Ingresso Sì Sì Stato dell'anello ottico
Watchdog IP Ingresso Sì Sì Monitoraggio dei dispositivi IP
TCP Rx Ingresso Sì Sì Ricezione di eventi TCP
Switch Ingresso Sì Sì Porte LAN dello switch
Modbus TCP/RTU Ingresso/Uscita Sì Sì Ingressi/uscite su dispositivi Modbus Master / Slave
Bus Ingresso Sì Sì Stato del bus RS485
Relè Uscita Sì Sì Uscita relè
Telecamera Uscita Sì Sì Controllo di telecamere o altri dispositivi IP
Porta Up/Down Uscita Sì Sì Controllo delle porte dello switch
Registratore Uscita Sì Syslog Registrazione nel log
PoE Uscita Sì Sì Controllo PoE

‌

*Avvisoimportanterelativo al supporto: Prevediamo di attivare gradualmente il supporto per la configurazione delle azioni automatiche sugli switch G nel corso del 2026. Per qualsiasi domanda sullo stato attuale dell'implementazione per il vostro modello specifico, vi preghiamo di contattare il nostro supporto tecnico all'indirizzo e-mail: support@metel.eu.

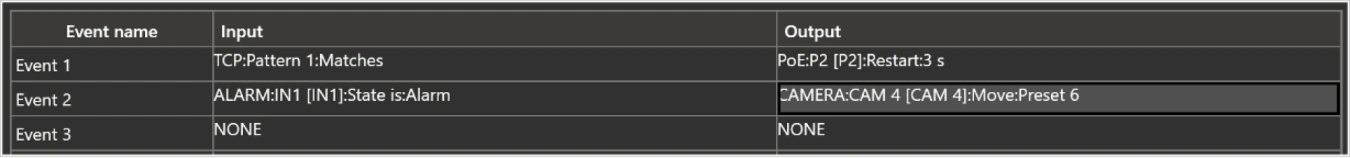

Esempi di utilizzo pratico delle azioni automatiche

Il menu Extension consente di impostare facilmente le reazioni automatiche. Nella variante più semplice si tratta di un collegamento diretto tra ingresso e uscita. In pratica, è possibile utilizzare il sistema, ad esempio, per:

  • Aumentare la sicurezza: orientare la telecamera PTZ verso una posizione predefinita in caso di apertura del tamper del quadro elettrico o in caso di rilevamento di movimento da parte del sensore PIR.

  • Diagnostica di rete: segnalazione della connessione o della disconnessione dell’anello ottico tramite uscita a relè.

  • Risparmio energetico e protezione dell’alimentazione: spegnimento automatico dell’alimentazione PoE nel caso in cui la carica delle batterie di riserva scenda al di sotto del 30%.

  • Integrazione con i sistemi di videosorveglianza: ricezione di eventi TCP generati dall’analisi video avanzata nella telecamera e loro successiva mappatura sull’uscita a relè.

  • Garanzia di elevata disponibilità (IP Watchdog): riavvio automatico dell’alimentazione della telecamera nel caso in cui il dispositivo smetta di rispondere alle richieste ARP.
