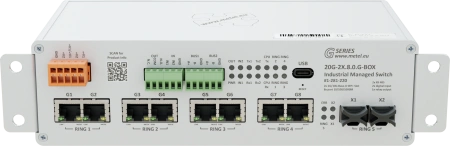

20G-2X.8.0.G
- 2x SFP+ slot 10 GBASE-R / 1000 BASE-X
- 8x RJ45 ports 10/100/1000 BASE-T
- 2x RS485 / Modbus-RTU
- 2x digitální/alarmový vstup a 1x programovatelné relé
- Konfigurace přes SSH CLI a GUI SIMULand
- Secure Boot
- Redundantní topologie LAN-RING, RSTP, MSTP
- VLAN, QoS, SNMP, SMTP, SNTP, IGMPv1/2, RSTP, LLDP, 802.1X, LACP, MSTP, Tacacs+, Syslog
- 64 událostí s klientem HTTP/ONVIF, e-mail, IP Watchdogs, ETH události, TCP, Modbus, vstupy / výstupy atd.
- Přepěťová ochrana 30 A (8/20 µs)
- Provozní teplota od -40 °C do +75 °C
Průmyslové managed switche s konfigurací pomocí SSH CLI a SIMULand GUI jsou vybavené gigabitovými porty, sloty SFP+ a navíc sběrnicí RS485, digitálními/alarmovými vstupy a reléovými výstupy. Event management, který je součástí pokročilé správy, činí z těchto přepínačů ideální řešení pro aplikace s vysokými nároky na bezpečnost a flexibilitu použitých zařízení. Switche podporují redundantní topologie MESH / RING s obnovou spojení až do 30 ms. Díky vysoce odolnému hardwaru lze switche nasadit v širokém rozsahu provozních teplot od -40 do 75 °C. Díky rychlostem až 10G na port jsou tyto switche vhodné pro nasazení v serverovnách.
Některé z uvedených funkcí budou uvolněny v průběhu roku 2026!
Aktuální seznam dostupných funkcí je k dispozici na vyžádání na adrese info@metel.eu.
Zařízení jsou vyvíjena a vyráběna v EU a splňují požadavky NDAA.
Podrobné parametry a kompletní dokumentace jsou momentálně v procesu přípravy.
Modely
20G-2X.8.0.G-BOX
Průmyslové managed switche s konfigurací pomocí SSH CLI a SIMULand GUI s 2x SFP+ slotem, 8x GE port, 2x DI s podporou vyvážené smyčky, 1x programovatelný výstup NO/NC RELAY, 2x RS485 / 1x RS422 BUS (podpora MODBUS RTU, TCP server, režim UDP), USB port pro místní správu, redundantní napájecí vstup, přepěťové ochrany na všech vstupech, EVENT MANAGEMENT: SMTP, události TCP, události ETH, klient HTTP (ovládání kamery), 8x IPWatchdog.... , provozní teplota -40...+75 °C, VLAN, QoS, SNMP, SMTP, SNTP, IGMPv1/2, RSTP, LLDP, 802.1X.
Objednací kód: 1-281-220
Dostupnost: Nasazení do výroby
Specifikace
Technické parametry
| SLOT SFP+ | |
|---|---|
| Počet | 2 |
| Podporované formáty | 10 GBASE-R / 1000BASE-X |
| GIGABITOVÝ ETHERNET | |
|---|---|
| Počet | 8 |
| Podporované formáty | 10BaseT, 100BaseTx, 1000BaseTx |
| Přepěťová ochrana | 30 A průběh 8/20 μs |
| Konektor | RJ45 |
| RS485 | |
|---|---|
| Počet | 2 |
| Rychlost | max. 115200 bps |
| Přepěťová ochrana | 30 A průběh 8/20 μs |
| DI/BI VSTUPY | |
|---|---|
| Počet | 2 |
| Digitální režim | NC / NO |
| Režim alarmu | Analogový 0 - 30 kΩ pro symetrické smyčky |
| RELÉ VÝSTUP | |
|---|---|
| Počet | 1 |
| Typ kontaktu | Přepínací |
| Max. Zatížení | 62,5 VA (30 W) / 1 A / 60 V (odporová zátěž) |
| NAPÁJENÍ | |
|---|---|
| Počet | 2 |
| Rozsah vstupního napětí | 10 - 30 VAC / 10 - 60 VDC |
| Konektor | WAGO 734-205 |
| Spotřeba energie | Max. 10 W |
| PROSTŘEDÍ | |
|---|---|
| Vlhkost | Max. 95 % |
| Provozní teplota | -40...+75 °C |
| Skladovací teplota | -40...+75 °C |
| MECHANIKA | |
|---|---|
| Hmotnost | 0,8 kg |
| Rozměry - v / š / h | 60 x 255 x 113 mm |
| IP krytí | IP 30 |
| Chlazení | Aktivní - řízené teplotou |
| BEZPEČNOST | |
|---|---|
| Zavedení firmwaru | Kód je zašifrován a podepsán |
| Secure Boot dešifruje a ověřuje podpis | |
| Aktualizace firmwaru | Obraz FW je šifrován a podepsán pomocí AES-256, RSA-4096, SHA-512. |
| SNMP | SNMPv3 - SHA-512 / AES-256 (doporučeno) |
| SNMPv2c (zastaralé) | |
| Aplikace GUI | Digitálně podepsaný instalační soubor pomocí SHA-256, RSA 4096 |
| IEEE 802.1X-2004 | RFC3748 - Formát paketů EAP, autentizátor PAE, suplikant PAE |
| SSH | SSH v2, OpenSSH, OpenSSL |
| Tacacs+ | Ověřování, autorizace, logování |
| MANAGEMENT | |
|---|---|
| Aplikace | SIMULand.v4 |
| SNMPv3 | Šifrované |
| SSH | CLI |
| SWITCH | |
|---|---|
| MAC address | 16 K |
| Max. frame size | 10 K (Jumbo) |
| Packet buffer memory | 2 Mbit |
| Switching | Store-and-forward, full wire-speed, non-blocking on all ports |
| Switching capacity | 56 Gb/s |
Standardy a protokoly, EMC a bezpečnost
| EMC a bezpečnost | ||
|---|---|---|
| EN 55035 | EMC multimediálních zařízení - požadavky na odolnost | |
| EN 55032 | EMC multimediálních zařízení - požadavky na emisi | |
| EN 62368-1 | Bezpečnostní požadavky na zařízení informačních technologií | |
| EN IEC 63000 | Posuzování elektrických a elektronických výrobků s ohledem na ROHS | |
| EN 61000-4-2 | 8 kV | Vzduchový výboj |
| EN 61000-4-2 | 4 kV | Kontaktní výboj |
| EN 61000-4-3 | 20 V/m | Vyzařované VF pole |
| EN 61000-4-4 | 1 kV | Bursty |
| EN 61000-4-5 | 1 kV | Rázové impulsy |
| EN 61000-4-6 | 10 V | Odolnost proti rušením šířeným vedením indukovaným VF poli |
| EN 61000-4-8 | 30 A/m | Magnetické pole |
| EN 61000-6-4 | Emise - průmyslové prostředí | |
| EN 61000-6-2 | Odolnost - průmyslové prostředí | |
| EN 50121-4 ed.4 | Drážní zařízení - EMC Emise a odolnost zabezpečovacích a sdělovacích zařízení | |
| Standardy a protokoly | |
|---|---|
| IEEE 802.3i | 10BASE-T 10 Mbit/s (1.25 MB/s) over twisted pair IEEE 802.3u for 100BaseT(X) and 100BaseFX |
| IEEE 802.3u | 100BASE-TX, 100BASE-T4, 100BASE-FX Fast Ethernet at 100 Mbit/s (12.5 MB/s) with autonegotiation |
| IEEE 802.3ab | 1000BASE-T Gbit/s ethernet over twisted pair at 1 Gbit/s (125 MB/s) |
| IEEE 802.3z | 1000BASE-X Gbit/s ethernet over optical fiber at 1 Gbit/s (125 MB/s) |
| IEEE 802.3ae | 10 Gbit/s ethernet over fiber |
| IEEE 802.3ac | Max. frame size 1522 bytes (allow 802.1Q tag) |
| IEEE 802.3x | Flow Control |
| IEEE 802.1p | Class of Service |
| IEEE 802.1X | Port-based Network Access Control (PNAC) |
| IEEE 802.1q | VLAN tagging |
| Modbus TCP / RTU | Master / Slave |
| SNMP v2c/v3 | Simple Network Management Protocols |
| IGMP v1/v2 | Internet Group Management Protocols |
| SNTP | Simple Network Time Protocol |
| SMTP | Simple Mail Transfer Protocol |
| RSTP | Rapid Spanning Tree Protocol |
| LAN-RING.v1, v2 | Ring topology with a very short time reconfiguration of max. 30ms |
| Management | GUI SIMULandv4 - USB C / Encrypted management via LAN |
| SSH | Command Line Interface |
| LACP | IEEE 802.3ad, Link Aggregation Control Protocol |
| MSTP | Multiple Spanning Tree Protocol |
| Tacacs+ | Terminal Access Controller Access-Control System for Authentication, Authorization, and Accounting (AAA) in network security |
| Syslog | Standard for message logging |
Ke stažení
Aplikační poznámky
Simuland v4 bez internetu
.pdf
Manuál
Otevřený zdroj používaný v řadě LAN-RING G
.pdf
Konfigurace VLAN Metel
.pdf
Konfigurace 802.1X
.pdf
Konfigurace VLAN Cisco-Metel
.pdf
Manuál CLI: 6.1960.16208
.pdf
MIB soubory
SIMULand.v4
Ostatní
Changelog G série
.pdf
CLI - dostupné příkazy - verze fw: 6.1960.16208
.pdf
Plán údržby
.pdf
Instalační manuál
Instalační manuál
.pdf
Obsah balení
- Switch
- Montážní sada pro montáž switche na lištu DIN
- Montážní sada pro montáž switche na rovný povrch
- Držáky pro 10" rozváděče
- Instalační příručka
Příslušenství
FAQ
Jaké jsou výchozí hesla do switche série G?
SNMPv3 (čtení a zápis)
Uživatelské jméno: "master"
Autentizační algoritmus: SHA1
Autentizační heslo: "mastermaster"
Privátní algoritmus: AES128
Privátní heslo: "mastermaster"
SNMPv3 (pouze čtení)
Uživatelské jméno: "user"
Autentizační algoritmus: SHA1
Autentizační heslo: "useruser"
Privátní algoritmus: AES128
Privátní heslo: "useruser"
SNMPv2c (čtení a zápis)
Komunita: "write"
SNMPv2c (pouze čtení)
Komunita: "read"
SSH (ethernet)
Uživatel: "metel"
Heslo: "metel"
SSH (USB)
Servis: "metel"
Uživatel: "metel"
Heslo: "metel"
Změní se po obnovení továrního nastavení IP adresa, maska a brána?
Ano. Obnovení továrního nastavení pomocí USB obnoví tovární nastavení zařízení.
Výchozí parametry
IP adresa - vytištěná na štítku switche
Maska - 255.0.0.0
Brána - 10.1.0.1
Zůstane po upgradu FW switche série G zachována jeho konfigurace?
ANO, konfigurace by měla zůstat zachována i po upgradu systému, ale vždy je dobré předem provést zálohu současné konfigurace. Doporučuji si vytvořit kompletní zálohu, abyste předešli případným problémům, které mohou nastat při upgradu.
Jak je zaručena kompatibilita modulů SFP různých výrobců?
Mechanické a elektrické parametry modulů SFP a slotů jsou definovány v MSA (multi-source agreement). Tím je zajištěna vzájemná kompatibilita mezi výrobci modulů SFP a slotů SFP síťových prvků. Modul SFP obsahuje paměť EEPROM. V ní jsou uloženy informace o typu modulu, podporované rychlosti, typu optického rozhraní atd. Nejpoužívanějšími standardy v IT jsou standardy 100BASE-LX a 1000BASE-LX (konektory LC) s dvouvláknovou komunikací. To pravděpodobně vedlo i k tomu, že některé komerční switche nepodporují modernější jednovláknové standardy 100BASE-BX a 1000BASE-BX. Konkrétně se to týká bajtu 6 v paměti EEPROM (Ethernet Compliance Codes). Z výše uvedených důvodů mají všechny moduly BX-1000-...SFP v Byte 6 nastaven bit 1 (1000BASE-LX) a moduly BX-1000-...SFP mají v Byte 6 nastaven bit 4 (100BASE-LX). Moduly jsou pak snadno detekovány i switchem, který nemá implementovánu podporu 100/1000BASE-BX.
Co znamená označení W4 a W5 na SFP modulech?
U modulů s obousměrným přenosem dat po jednom vláknu (vlnový multiplex) je nutné zapojit optické moduly správně mezi sebou. To znamená, že například u WDM modulů METEL je možné spolu propojit modul označený W4 pouze s modulem označeným W5. Nelze propojit W4 s W4 nebo W5 s W5.
BX-100(0)-20-Wx-L
Vlnové délky W4: TX:1310 / RX:1550 nm
Vlnové délky W5: TX:1550 / RX:1310 nm
BX-10G-20-Wx
Vlnové délky W4: TX:1270 / RX:1330 nm
Vlnové délky W5: TX:1330 / RX:1270 nm
Má vliv, jak vložím SFP moduly do SFP slotů ve switchi?
ANO, v případě, že používáte LAN-RING protokol. Z hlediska LAN-RING protokolu je port s nižším indexem portem vysílacím a port s vyšším indexem portem přijímacím. Proto musí být dodrženo pravidlo, že optika bude zapojena z portu s nižším indexem do portu s vyšším indexem. Ve všech switchích v jednom kruhu tedy musí být vloženy SFP moduly stejným způsobem, např. do slotu G1 bude vloženo SFP s označením na konci W4 a do slotu G2 bude vloženo SFP s označením W5.
NE, v případě, že vypnete LAN-RING protokol nebo použijete RSTP protokol. V takovém případě je jedno, jak budou SFP vloženy.
Podporují SFP sloty switchů LAN-RING také moduly SFP s konektorem RJ45?
Ano, mají podporu.
Můžeme doporučit například tyto testované typy:
MICROTIK S-RJ01
BEL SFP-1GBT-05
RJ45 SFP moduly nejsou podporavané ve switchi 2G-2C.8S.0.0.F(G)-BOX v portech P1-P8.
Jaké šifrovací a autentizační metody jsou ve switchi pro SNMPv3 podporované?
Switche s podporou SNMPv3 ve výchozím nastavení mají zapnuté metody SHA1 a AES128. V konfiguraci lze změnit na SHA512 a AES256c.
Jaké je maximální doporučené zatížení optických portů 20G/2G/200M?
Doporučené zatížení linky je 75 % celkové datové propustnosti.
Lze systém LAN-RING použít také jako sběrnicový systém?
Ano, tato možnost je samozřejmě k dispozici pro systém LAN-RING. Pouze v tomto případě doporučujeme v konfiguraci switche zakázat funkci RING (None) nebo přepnout systém LAN-RING na protokol Rapid Spanning Tree Protocol (RSTP-M).
Odlišné chování protokolu RSTP
V následující situaci jsem pozoroval odlišné chování vašeho switche s RSTP režimem ve srovnání s konkurenčním switchem. V síti jsou dva switche vzájemně propojené optickým spojem. Na jednom z těchto zařízení je povoleno filtrování výstupu (Egress filtering: No unknown destination address). V tuto chvíli je však k dispozici pouze jeden switch, protože linka je blokována protokolem RSTP. Pokud však nahradím nedostupný switch konkurenčním zařízením s podobnou konfigurací, jsou k dispozici oba switche.
Egress filtering způsobuje, že rámce BPDU jsou odesílány pouze jedním směrem, protože druhý směr je filtrován. To způsobí, že první switch ví o druhém, ale druhý switch neví o prvním. Tento stav řeší tzv. mechanismus kontaminace. Ten byl začleněn do normy 802.1D-2004 a řeší vámi zmíněný problém tím, že blokuje spojení, aby se zabránilo vzniku smyček. Naše implementace protokolu RSTP je s tímto standardem v souladu. Jiní dodavatelé mohou mít jinou implementaci protokolu RSTP založenou na starším standardu, který "mechanismus smyček" neobsahoval.
