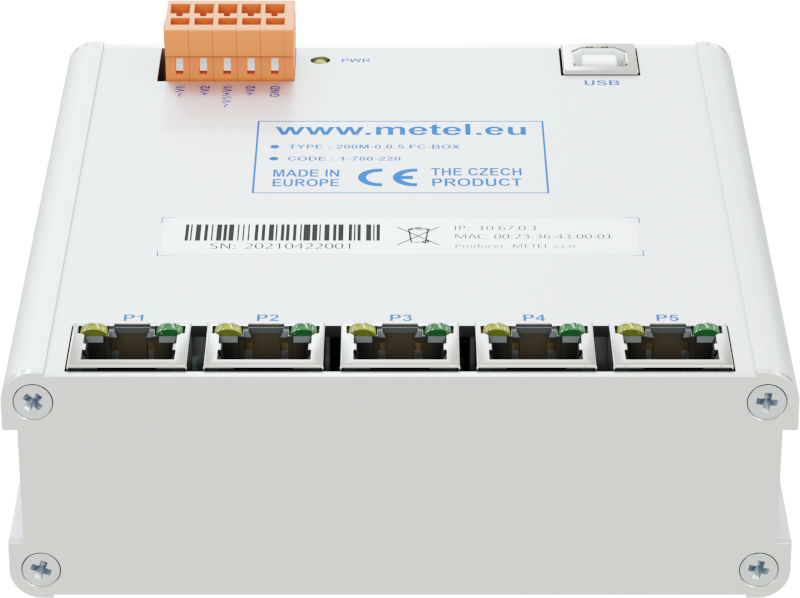

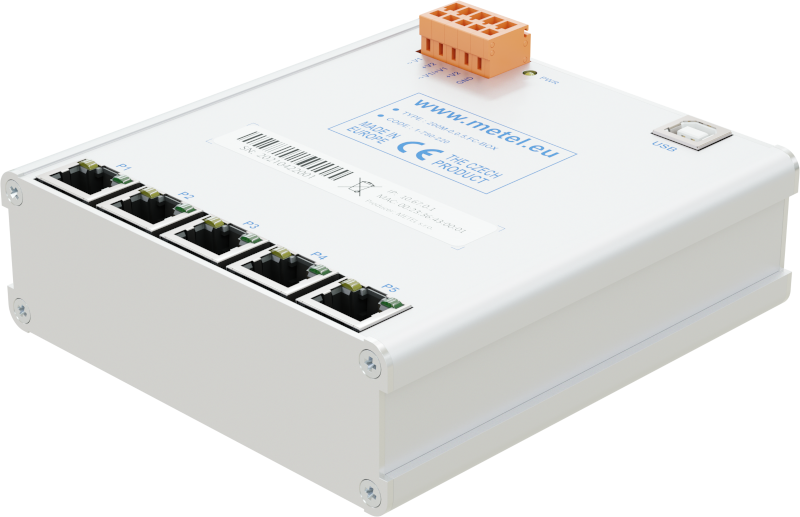

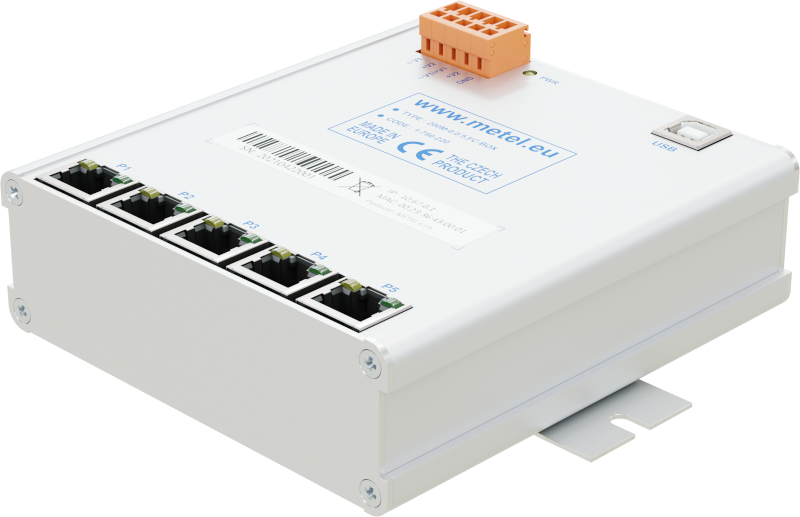

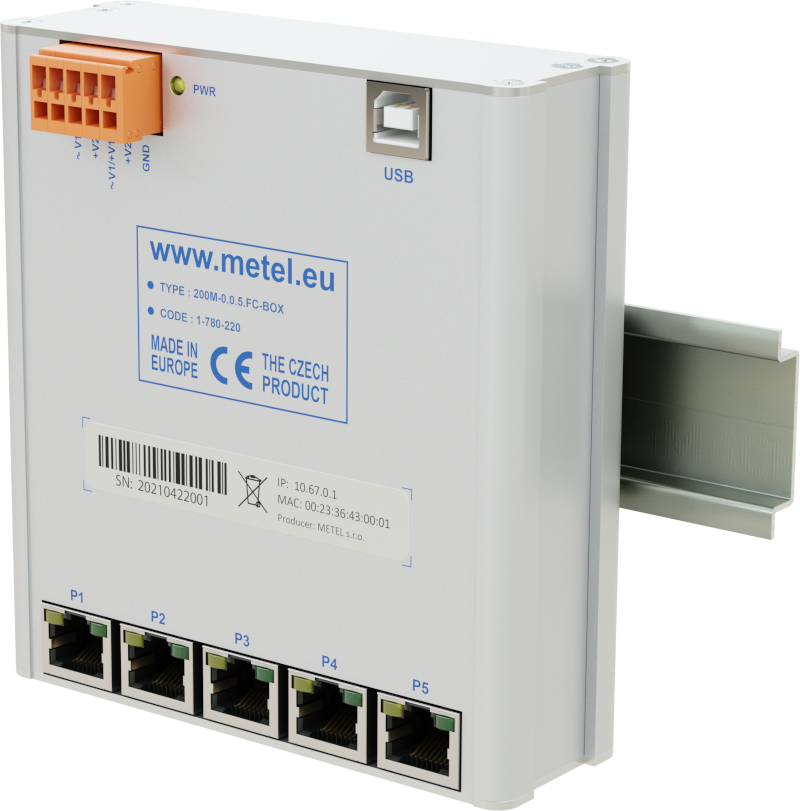

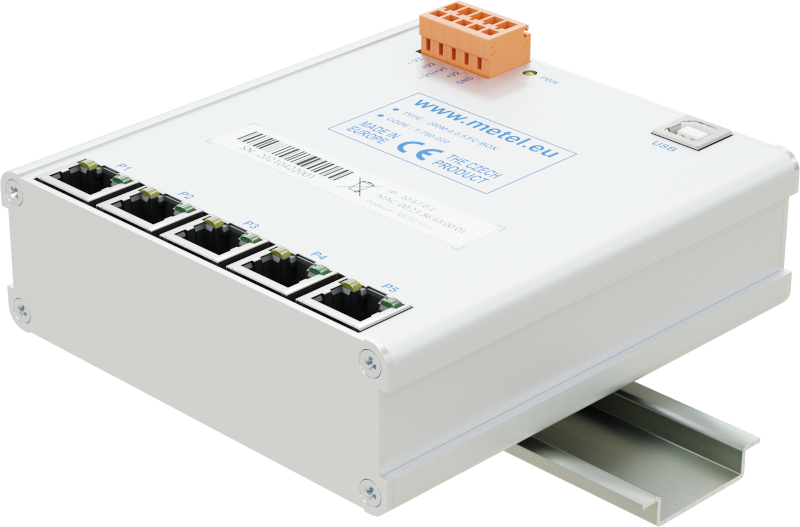

200M-0.0.5.FC

Sì, naturalmente questa opzione è disponibile per il sistema LAN-RING. Solo in questo caso, si consiglia di disabilitare la funzione di ringing nella configurazione dello switch (None) o di passare LAN-RING al Rapid Spanning Tree Protocol (RSTP-M).

‌

La funzione PoE è impostata in fabbrica su "disable". Pertanto, le singole porte a cui sono collegate telecamere o dispositivi abilitati PoE devono essere abilitate nella configurazione. Se il PoE non si avvia nemmeno dopo l'attivazione, lo switch consente di abilitare la funzione Ignore Detect.

Se la distanza tra la telecamera e lo switch è superiore a 100 m, si utilizza una soluzione LAN-EXT. Si tratta di un dispositivo in grado di ripetere il percorso del collegamento, anche più volte di seguito.

Estensori LAN

È fastidioso doversi arrampicare su un palo e riavviare la telecamera o guidare per 100 km quando la telecamera si blocca. Per questo motivo, abbiamo aggiunto agli switch una funzione IP Watchdog che monitora l'indirizzo della telecamera e riavvia automaticamente il PoE in caso di perdita della comunicazione.

IP Watchdog non serve solo a riavviare il PoE, ma può anche monitorare qualsiasi indirizzo IP e, in caso di errore dell'indirizzo IP, può commutare qualsiasi contatto nella rete LAN-RING o attivare qualsiasi altro evento configurato.

Per motivi di sicurezza, gli interruttori non dispongono di un pulsante di reset. Per ripristinare le impostazioni di fabbrica dello switch, è necessario un cavo USB C (B - modelli precedenti) e il software di configurazione SIMULand.v4.

Procedura

Fare clic su USB nel menu Conectivity, fare clic su Reset (Factory Default) nella finestra seguente e ripristinare le impostazioni di fabbrica dello switch.

Nota: per i sistemi operativi Windows 8.1 e precedenti, potrebbe essere necessario installare il driver USB.

Sì. Un reset di fabbrica USB ripristina le impostazioni di fabbrica del dispositivo.

Parametri predefiniti
Indirizzo IP - stampato sull'etichetta dello switch
Maschera - 255.0.0.0
Gateway - 10.1.0.1

Sì, sono supportati.

Ad esempio, possiamo consigliare i seguenti tipi testati:
MICROTIK S-RJ01
BEL SFP-1GBT-05

I moduli SFP RJ45 non sono supportati nello switch 2G-2C.8S.0.0.F(G)-BOX sulle porte P1-P8.

‌

Per rispondere a questa domanda, è utile fare riferimento alla norma EN62305-1 (Protezione contro i fulmini, Parte 1 - Principi generali).

Gli interruttori, i cavi metallici collegati e le apparecchiature (telecamere) devono essere collocati nella zona LPZ0B, ossia in una zona protetta da uno scaricatore contro i fulmini diretti.

La Tabella E.2 fornisce la corrente di utilità prevista per gli LPL I-II (Livelli di protezione dai fulmini) in caso di fulminazione indiretta fino a 100A (8/20µs) e per gli LPL (III-IV) fino a 50A (8/20µs).

Tuttavia, lo standard raccomanda di includere la schermatura magnetica dei cavi nella protezione dei sistemi elettronici.

Pertanto, se l'interruttore si trova nel nostro involucro in acciaio OH65 e passa attraverso l'interno di un palo o di un protettore in acciaio (tutto sotto lo scaricatore e con messa a terra), 150A (8/20µs) è una protezione sufficiente.

Se non si seguono le precauzioni di cui sopra, è necessario utilizzare interruttori con protezione da 1000A (8/20µs) sulle porte FE.

La cosa più importante è fare il possibile per evitare i fulmini diretti, per i quali lo standard prevede una corrente fino a 2000A (10/350µs). Una corrente di questo tipo rappresenta un grosso problema per gli stessi connettori RJ45. Secondo la nostra esperienza, il livello massimo di corrente che i contatti RJ45 possono sopportare è compreso tra 1-2kA (8/20µs).

‌

Ho osservato un comportamento RSTP diverso del vostro switch rispetto a quello di uno switch concorrente nella situazione seguente. Nella rete ci sono due switch collegati tra loro da un link in fibra ottica. Il filtraggio in uscita è abilitato su uno di questi dispositivi (filtraggio in uscita: nessun indirizzo di destinazione sconosciuto). Tuttavia, solo uno switch è disponibile in questo momento perché il collegamento è bloccato dal protocollo RSTP. Tuttavia, se sostituisco lo switch non disponibile con un dispositivo concorrente con una configurazione simile, entrambi gli switch sono disponibili.

Il filtraggio in uscita fa sì che i frame BPDU vengano inviati solo in una direzione perché l'altra direzione è filtrata. Questo fa sì che il primo switch sappia del secondo, ma che il secondo non sappia del primo. Questa condizione è gestita dal cosiddetto "meccanismo di contesa". Questo meccanismo è stato incorporato nello standard 802.1D-2004 e risolve il problema citato bloccando il collegamento per evitare loop. La nostra implementazione del protocollo RSTP è conforme a questo standard. Altri fornitori potrebbero avere un'implementazione diversa del protocollo RSTP, basata su uno standard più vecchio che non include un "meccanismo di contesa".

No, non è possibile. Per i vecchi tipi di pannelli di controllo DSC POWER, si consiglia di utilizzare gli xDW-S-PDS, che sono compatibili con il pannello di controllo DSC POWER.

Sì, lo switch consente di rispondere allo stato di ingresso di un dispositivo remoto mediante lo spegnimento dei dati della porta. Il PoE rimane attivo, quindi non è necessario attendere l'inizializzazione della telecamera al momento del ripristino, ma è immediatamente disponibile.
