Circuiti di allarme bilanciati

Gli ingressi digitali degli interruttori e delle unità di monitoraggio IPLOG possono essere commutati in modalità ALARM per supportare i loop bilanciati utilizzati nei sistemi di allarme.

Si tratta essenzialmente di ingressi analogici con resistenza variabile collegata al loop nell'intervallo 0....30kΩ. Il modo in cui i loop sono bilanciati e la resistenza corrispondente a ciascuno stato possono essere facilmente impostati in SIMULand.

‌

Esempi:

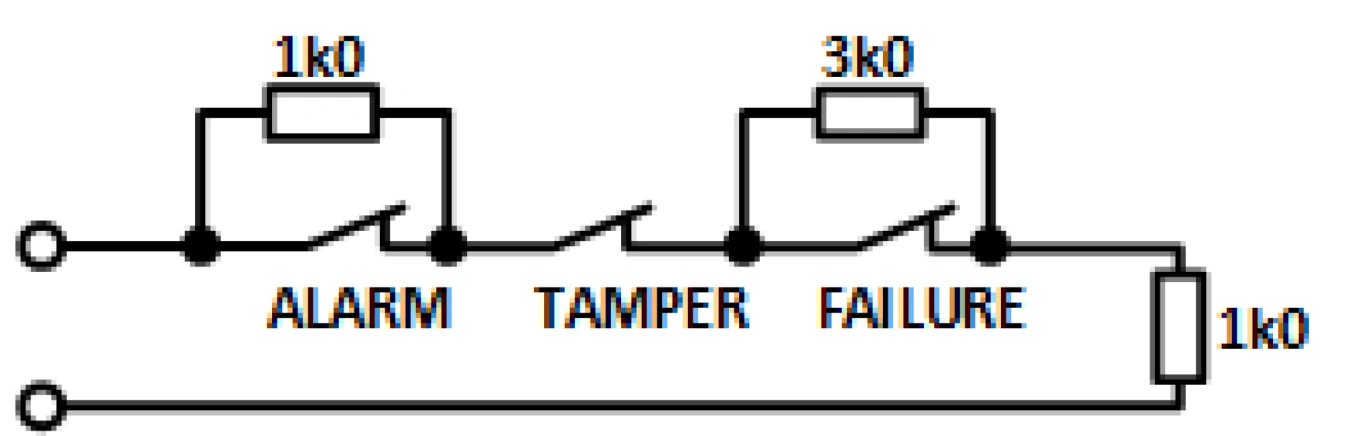

Collegamento di una zona a doppio bilanciamento con indicazione di guasto

‌

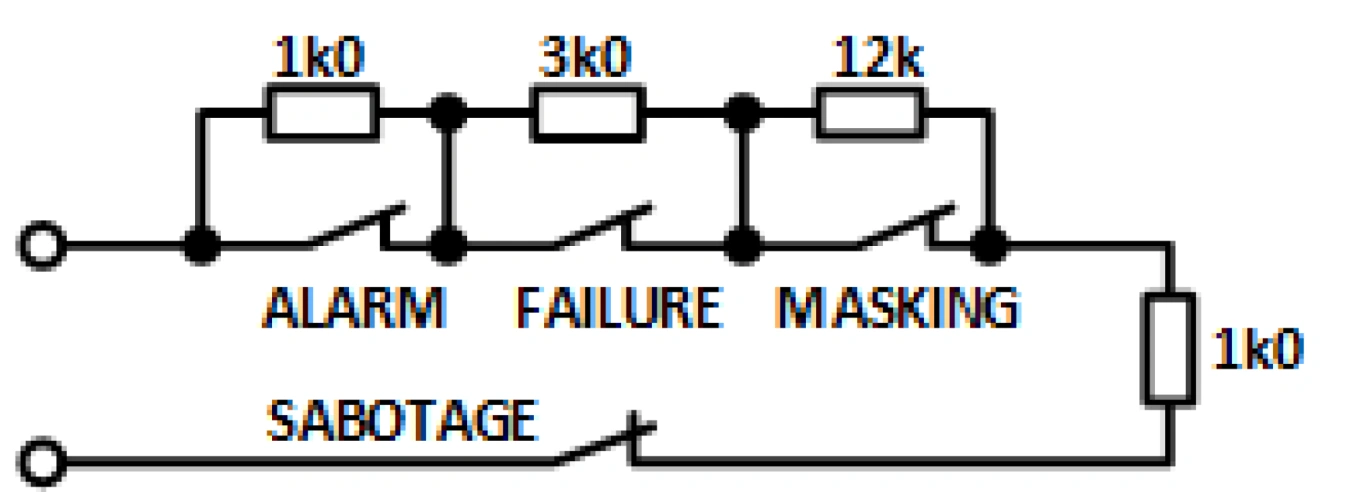

Cablaggio di una zona a doppio bilanciamento con segnalazione e mascheramento dei guasti

‌

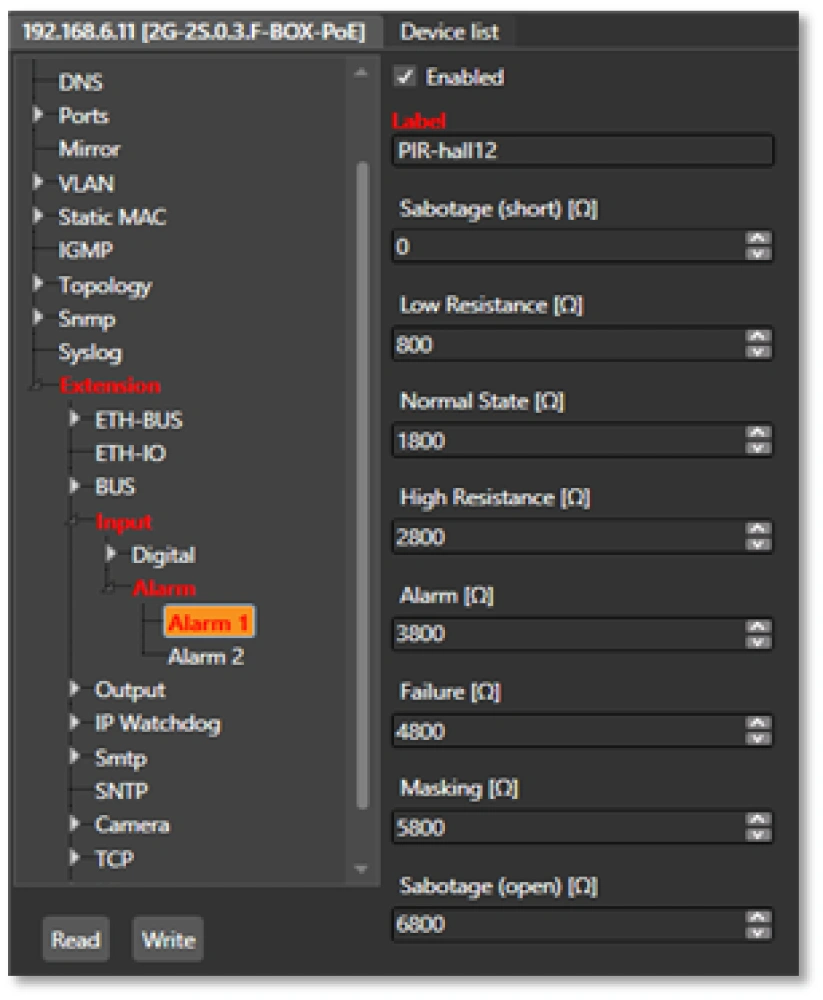

Esempio di configurazione di un loop bilanciato

‌

Il testo rosso nel menu indica che le impostazioni non sono state salvate nel dispositivo.
